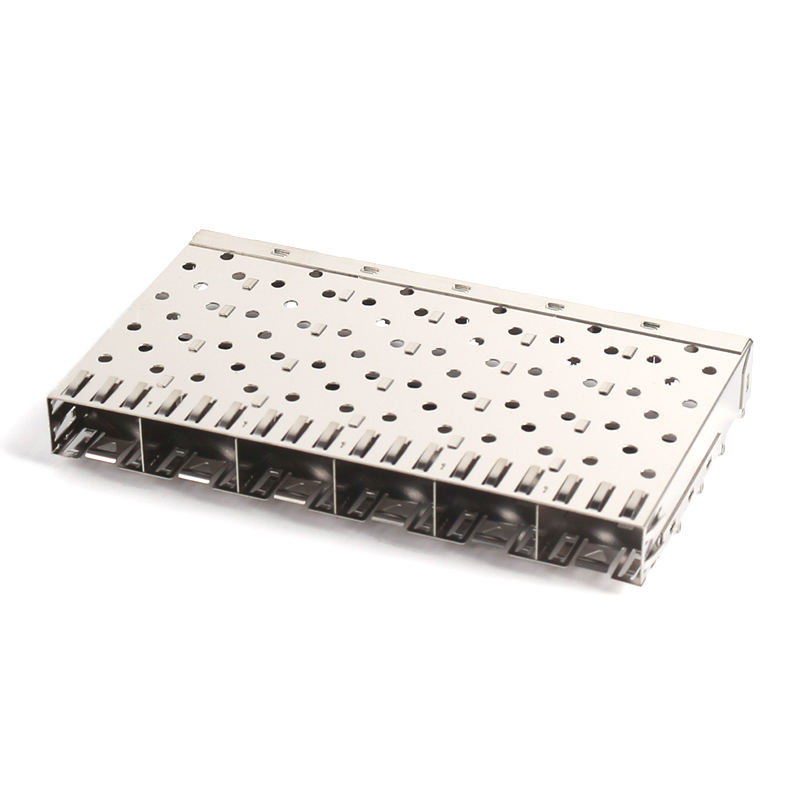

एमआईसी इलेक्ट्रॉनिक घटकों 1 × 6 एसएफपी + केज असेंबली एकीकृत 120-स्थिति प्रेस-फिट रिसेप्टेकल, बाहरी लाइट पाइप और ईएमआई स्प्रिंग्स के साथ
उत्पाद का वर्णन
|
पैरामीटर |
विनिर्देश |
|---|---|
|
ब्रांड / सीरीज |
एमआईसी इलेक्ट्रॉनिक घटक ️ एसएफपी+ पिंजरे की विधानसभा |
|
रूप कारक |
SFP / SFP+ / SFP28 पीछे की ओर संगत |
|
पोर्ट मैट्रिक्स |
1 × 6 (6 पोर्ट रैखिक) |
|
पद |
120 (20 × 6) |
|
पिच |
0.8 मिमी (0.031 इंच) |
|
घुड़सवार |
छेद के माध्यम से, सही कोण |
|
समाप्ति |
प्रेस-फिट अनुरूप पिन (Ø0.64 मिमी, पूंछ 2.05 मिमी) / वैकल्पिक SMT |
|
संपर्क सामग्री |
फॉस्फर कांस्य |
|
संपर्क कोटिंग |
संभोग क्षेत्र (30 μ" वैकल्पिक) पर सोने की चमक, प्रेस-फिट पूंछ पर टिन |
|
पिंजरे की सामग्री |
निकेल चांदी (कापर मिश्र धातु), निकेल लेपित |
|
प्रकाश पाइप |
बाहरी प्रकार PMMA, 2 एलईडी चैनल प्रति पोर्ट (लिंक + ACT) |
|
ईएमआई विशेषता |
आंतरिक + बाहरी बेरिलियम-कापर स्प्रिंग्स (इलास्टोमर गास्केट वैकल्पिक) |
|
डेटा दर |
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28) |
|
अंतर प्रतिबाधा |
100 Ω |
|
वर्तमान रेटिंग |
0.5 ए / संपर्क |
|
संपर्क प्रतिरोध |
≤ 80 mΩ |
|
इन्सुलेशन प्रतिरोध |
≥ 1000 एमओएम @ 500 वी डीसी |
|
वोल्टेज का सामना करें |
300 वी एसी |
|
संभोग चक्र |
≥ 100 (हॉट-स्वैप) |
|
ऑपरेटिंग टेम्प. |
-55 °C से +105 °C (औद्योगिक निर्माण -40~+85 °C) |
|
आवास की लौ रेटिंग |
UL 94 V-0 (LCP) |
|
अनुरूप |
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH |
|
क्रॉस रेफ। |
TE 2170305-2 / 2007250-1 / 2143294-1; एम्फेनोल UE76-A20; मोलेक्स 74754-0620 |
|
विशिष्ट आयाम |
L ≈ 86.0 × W ≈ 48.6 × H ≈ 12.3 मिमी (उद्योग 1 × 6 संदर्भ) |
|
एमओक्यू |
500 पीसी |
|
नमूना लीड समय |
5~7 कार्यदिवस |
|
सामूहिक नेतृत्व समय |
३-४ सप्ताह |
|
पैकेजिंग |
एंटी-स्टेटिक ट्रे |
दएमआईसी 1×6 एसएफपी+ कैज असेंबलीयह एक गंगेड, गर्म-स्वैप करने योग्य I/O इंटरकनेक्ट हैः एक रैखिक छह-पोर्ट वाला निकेल-सिल्वर शील्डिंग केज + 120-पोजीशन रेक्ट-एंगल प्रेस-फिट रिसेप्टर + बाहरी PMMA लाइट पाइप एरे,एक पिक-एंड-प्लेस यूनिट के रूप में शिप किया गयायह एसएफपी, एसएफपी + और एसएफपी 28 ऑप्टिकल ट्रांससीवर, डीएसी और एओसी केबल स्वीकार करता है और मेजबान पीसीबी के साथ माउंट करता हैशून्य मिलाप.
1×6 रैखिक प्रारूप हैउद्योग-डिफ़ॉल्ट अपलिंक पंक्तिप्रबंधित स्विच के लिए ¥ 48-पोर्ट 10G ToR स्विच पर इनमें से आठ को जोड़ें, और आपको 48 SFP + लेन मिलते हैं, स्वच्छ, लेबल के अनुकूल फेसप्लेट अंतर के साथ।केवल बाहरी प्रकाश पाइपधातु पिंजरे की दीवार को निरंतर ईएमआई ढाल (आंतरिक-एलपी पिंजरे में सामान्य कमजोर बिंदु) के रूप में संरक्षित करते हुए एलईडी स्थिति को दिखाई देता है।
|
आयाम |
2×3 स्टैक्ड केज |
एमआईसी 1×6 रैखिक (यह उत्पाद) |
|---|---|---|
|
सामने के पैनल की चौड़ाई |
संकुचित |
चौड़ा (~ 48.6 मिमी) लेकिनएक पंक्ति का लेबलिंग |
|
सामने की प्लेट उपकरण |
जरूरतें ढेर कटआउट |
सरल आयताकार स्लॉट |
|
एलईडी सेवा योग्यता |
संरेखित करना कठिन |
प्रत्यक्ष बाहरी-एलपी संरेखण, कोई पिंजरे की दीवार ड्रिल |
|
ईएमआई दीवार अखंडता |
अक्सर आंतरिक पीएल के लिए काटा जाता है |
ठोस दीवार, एलपी बाहर→ बेहतर आरएफ सील |
|
उपयोग का मामला |
बंदरगाह घने 1U कोर |
अपलिंक पंक्तियाँ, 48-पोर्ट एक्सेस स्विच, एनआईसी |
100% निरंतरता और प्रेस-फिट सम्मिलन बल परीक्षण प्रति बैच
पिंजरे के CMM आयाम की जाँच (±0.05 मिमी)
आईईसी 60512 के अनुसार संपर्क प्रतिरोध और हाइ-पॉट
थर्मल साइकिल -55 ̊+105 °C, 500 चक्र
जीटीईएम सेल में सत्यापित ईएमआई परिरक्षण (≥ 60 डीबी @ 1 ¢ 10 जीएचजेड)
शिपमेंट पर ISO 9001 / RoHS / REACH दस्तावेज।
क्रॉस-रेफरेंस (ड्रॉप-इन रिप्लेसमेंट)
|
ब्रांड |
समतुल्य पी/एन |
|---|---|
|
टीई कनेक्टिविटी |
2170305-2 (कोई LP नहीं), 2007250-1 / 2143294-1 (LP के साथ) |
|
अम्फेनोल |
UE76-A20-xxxx (एक्सप्रेसपोर्ट 1×6) |
|
मोलेक्स |
74754-0620 |
|
समृद्धि |
SFPP016PB |
अनुकूलन विकल्प
|
विकल्प |
विकल्प |
|---|---|
|
प्रकाश पाइप |
कोई नहीं / केवल बाहरी (डिफ़ॉल्ट) / आंतरिक+बाहरी / केवल आंतरिक |
|
सोने की मोटाई |
फ्लैश 15 μ" /30μ" (वैकल्पिक) |
|
समाप्ति |
प्रेस-फिट (डिफ़ॉल्ट) / एसएमटी टेल / मिश्रित |
|
पिंजरे का परिष्करण |
नी लेपित (डिफ़ॉल्ट) / Sn लेपित / काली ऑक्साइड |
|
ईएमआई |
केवल स्प्रिंग फिंगर / + इलास्टोमर गास्केट / + प्रवाहकीय फोम |
|
हीट सिंक |
कोई नहीं / शीर्ष सिंक (नोटः कुछ टीई 1×6 हीट-सिंक संगत नहीं) |
|
पोर्ट मैट्रिक्स |
1×1 / 1×2 / 1×4 /1×6/ 1×8 |
|
लोगो |
पिंजरे के ऊपर लेजर मार्किंग (MOQ लागू) |
