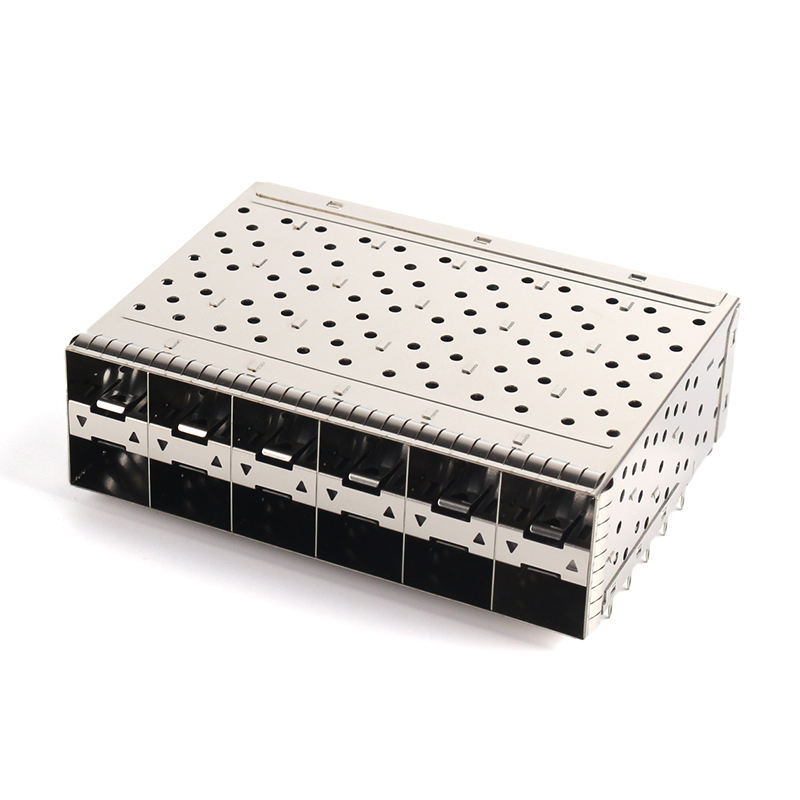

बाहरी लाइट पाइप के साथ एसएफपी28 / एसएफपी+ 2×6 केज असेंबली, प्रेस-फिट 240-पोजीशन रिसेप्टेकल, संपर्क क्षेत्र पर 30µ" सोना - 25जी/10जी स्विच, एनआईसी और 5जी उपकरण के लिए स्टैक्ड ईएमआई शील्डेड आई/ओ कनेक्टर
उत्पाद वर्णन
|
पैरामीटर |
विनिर्देश |
|---|---|
|
भाग प्रकार |
इंटीग्रेटेड रिसेप्टेकल के साथ SFP+ / SFP28 केज असेंबली (2×6 स्टैक्ड) |
|
बनाने का कारक |
एसएफपी/एसएफपी+/एसएफपी28 पश्चगामी संगत |
|
पोर्ट मैट्रिक्स |
2 × 6 (कुल 12 पोर्ट) |
|
स्थितियां |
240 (20×12) |
|
आवाज़ का उतार-चढ़ाव |
0.8 मिमी (0.032 इंच) |
|
बढ़ते |
थ्रू-होल, समकोण |
|
समापन |
प्रेस-फिट अनुरूप पिन (Ø0.64 मिमी, 3.0 मिमी पूंछ) / वैकल्पिक एसएमटी |
|
सामग्री से संपर्क करें |
फॉस्फोर कांस्य/तांबा मिश्र धातु |
|
संपर्क चढ़ाना |
संभोग क्षेत्र पर 30 µ" (0.76 µm) सोना न्यूनतम, पीडीएनआई/नी से अधिक; प्रेस-फिट टेल पर टिन |
|
पिंजरे की सामग्री |
निकल चांदी (तांबा मिश्र धातु), निकल चढ़ाया हुआ |
|
लाइट पाइप |
केवल बाहरी प्रकार (पीएमएमए/पीसी), प्रति पोर्ट 2-3 एलईडी चैनल |
|
ईएमआई सुविधा |
बाहरी + आंतरिक बेरिलियम-कॉपर स्प्रिंग उंगलियां, वैकल्पिक इलास्टोमेर गैसकेट |
|
आधार - सामग्री दर |
1.25 जी / 10.3125 जी (एसएफपी+) / 25.78 जी (एसएफपी28 पीएएम4) |
|
वर्तमान रेटिंग |
0.5 ए/संपर्क |
|
संपर्क प्रतिरोध |
≤ 70 mΩ |
|
इन्सुलेशन प्रतिरोध |
≥ 1000 एमए @ 500 वी डीसी |
|
वोल्टेज का सामना करें |
300 वी एसी / 750 वी पीक |
|
संभोग चक्र |
≥ 100 (मॉड्यूल प्रविष्टि) |
|
सम्मिलन बल (मॉड्यूल) |
≤ 40 एन |
|
निष्कर्षण बल (मॉड्यूल) |
≤ 11.5 एन |
|
संचालन तापमान। |
-55 डिग्री सेल्सियस से +105 डिग्री सेल्सियस (कुछ बिल्ड -40~+85 डिग्री सेल्सियस) |
|
हाउसिंग फ्लेम रेटिंग |
यूएल 94 वी-0 (एलसीपी) |
|
अनुरूप |
एसएफएफ-8431, आईएनएफ-8074आई, एसएफएफ-8402, आरओएचएस 2.0, पहुंच |
|
क्रॉस रेफरी. |
टीई 2007562-7 / 2007567-5 / 1-2007562-7; समृद्ध SFPP026PC30 |
|
विशिष्ट आयाम |
एल 63.25 × डब्ल्यू 86.0 × एच 25.4 मिमी (संदर्भ उद्योग 2×6) |
|
MOQ |
500 पीसी |
|
नमूना नेतृत्व समय |
5-7 कार्य दिवस |
|
मास लीड टाइम |
3-4 सप्ताह |
|
पैकेजिंग |
कठोर विरोधी स्थैतिक ट्रे |
1, केवल बाहरी लाइट पाइप - साफ फेसप्लेट, शून्य आंतरिक एपर्चर हानि।
मेटिंग क्षेत्र पर 2, 30µ" न्यूनतम सोना।
3, 240-पोजीशन प्रेस-फिट रिसेप्टेकल (20×12)।
4, 2×6 स्टैक्ड रैक-शैली = कॉम्पैक्ट जेड-ऊंचाई में 12 पोर्ट।
5, पूर्ण-परिधि ईएमआई स्प्रिंग्स + निकेल-सिल्वर केज।
अनुप्रयोग परिदृश्य
डेटा सेंटर 25G ToR स्विच (48-पोर्ट = 4× 2×6 पिंजरे)
एंटरप्राइज़ SFP28 एक्सेस स्विच और चेसिस लाइन कार्ड
सर्वर 25जी/10जी एनआईसी (मल्टी-पोर्ट एडाप्टर कार्ड)
5G DU/CU फ्रंटहॉल ट्रांसपोर्ट कार्ड (CPRI/eCPRI)
रैकमाउंट फ़ायरवॉल, आईपीएस/आईडीएस, लोड बैलेंसर
औद्योगिक ईथरनेट स्विच (डीआईएन/19" रैक) को एलईडी स्थिति + ईएमआई मार्जिन की आवश्यकता है।
|
ब्रांड |
समतुल्य पी/एन |
|---|---|
|
टीई कनेक्टिविटी |
2007562-7, 2007567-5, 1-2007562-7 |
|
समृद्ध इलेक्ट्रॉनिक्स |
SFPP026PC30 |
|
मोलेक्स / एम्फ़ेनॉल |
2×6 एसएफपी+ बाहरी-एलपी प्रेस-फिट श्रृंखला (अनुरोध पर) |
गुणवत्ता एवं विश्वसनीयता
प्रति बैच 100% निरंतरता और प्रेस-फिट सम्मिलन-बल परीक्षण
केज सीएमएम आयाम जांच (±0.05 मिमी)
संपर्क प्रतिरोध और हाई-पॉट प्रति आईईसी 60512
थर्मल साइक्लिंग -55↔+105 डिग्री सेल्सियस, 500 चक्र
जीटीईएम सेल में सत्यापित ईएमआई परिरक्षण (≥60 डीबी @ 1-10 गीगाहर्ट्ज)
शिपमेंट पर ISO 9001 / RoHS / REACH दस्तावेज़।
|
विकल्प |
विकल्प |
|---|---|
|
पोर्ट मैट्रिक्स |

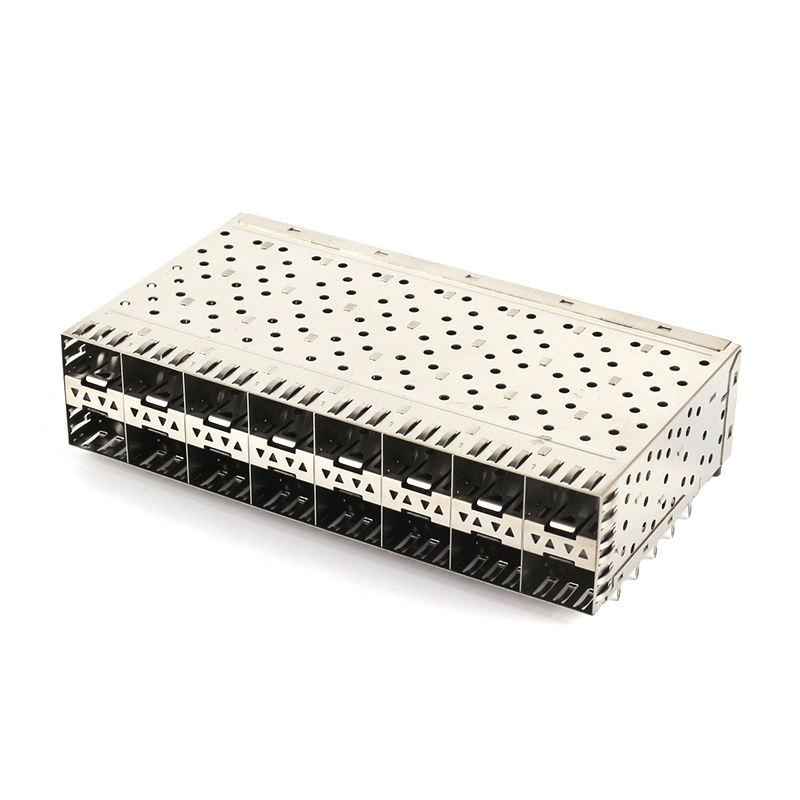

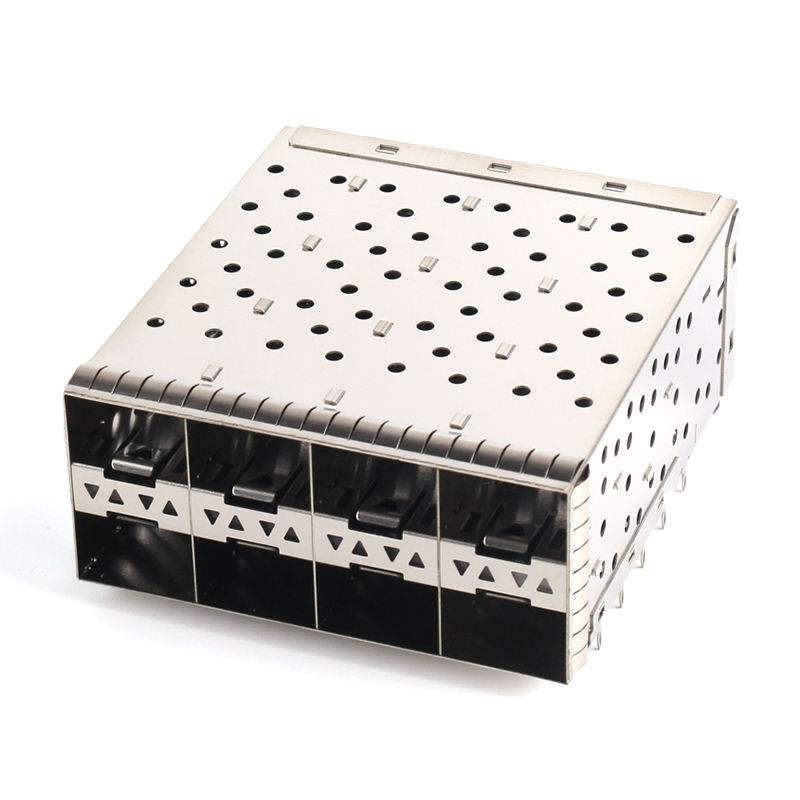

1×1 / 1×4 / 1×6 / 2×1 / 2×2 / 2×4 /2×6 / 2×8 |
|
लाइट पाइप |
कोई नहीं / केवल बाहरी (डिफ़ॉल्ट) / भीतरी+बाहरी / केवल भीतरी |
|
सोने की मोटाई |
फ्लैश 15µ" /30µ" (डिफ़ॉल्ट) / 50µ" |
|
समापन |
प्रेस-फिट (डिफ़ॉल्ट) / एसएमटी टेल / मिश्रित |
|
पिंजरा ख़त्म |
नी प्लेटेड (डिफ़ॉल्ट) / एसएन प्लेटेड / ब्लैक ऑक्साइड |
|
ईएमआई |
केवल स्प्रिंग फिंगर / + इलास्टोमेर गैस्केट / + प्रवाहकीय फोम |
|
ताप सिंक |
कोई नहीं / शीर्ष सिंक / साइड पंख |
|
प्रतीक चिन्ह |
पिंजरे के शीर्ष पर लेजर निशान (MOQ लागू होता है) |
कस्टम प्रक्रिया (अपने फ़्लोचार्ट का पुन: उपयोग करें)
आवश्यकता संग्रह - पैरामीटर, पर्यावरण, मात्रा, लीड-टाइम
तकनीकी मूल्यांकन और कोटेशन - इंजीनियर फिट और रेट की पुष्टि करता है
3डी ड्राइंग समीक्षा और ग्राहक पुष्टि - STEP/IGES/PDF
मोल्ड विकास / प्रोटोटाइप निर्माण - केज टूलींग + नमूने
नमूना विश्वसनीयता परीक्षण और ग्राहक अनुमोदन - प्रविष्टि, ईएमआई, थर्मल, 25जी एसआई
बड़े पैमाने पर उत्पादन - इनलाइन एओआई + प्रेस-फिट मॉनिटरिंग
अंतिम क्यूसी और शिपमेंट - 100% निरीक्षण, हार्ड ट्रे पैक, डीएचएल/समुद्र/वायु
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: हम कितनी जल्दी कोटेशन प्राप्त कर सकते हैं?
