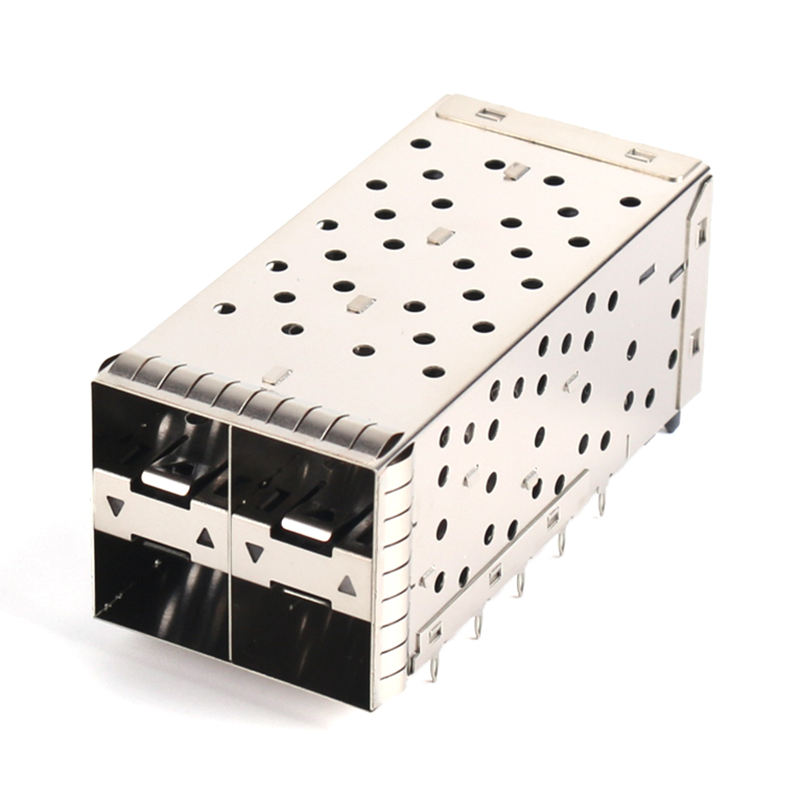

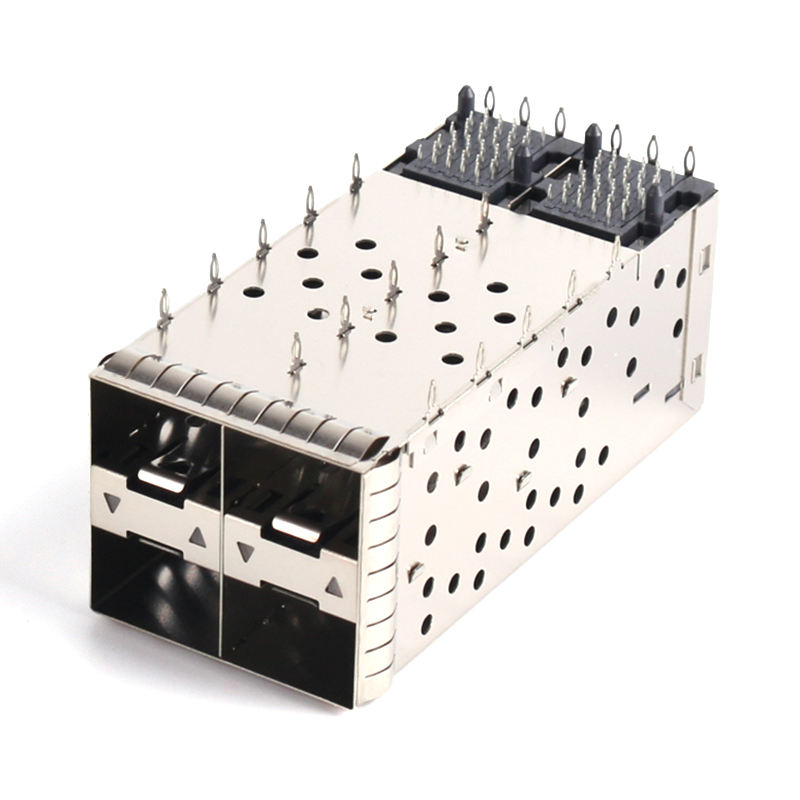

मेटल ईएमआई शील्ड 2x2 स्टैक रैक-स्टाइल एसएफपी + पिंजरे के साथ प्रेस-फिट टर्मिनेशन ऑप्टिकल फाइबर आई / ओ कनेक्टर

उत्पाद का प्रकार

एसएफपी+ पिंजरा 2×2 (बिना लाइट पाइप) + एकीकृत पात्र

फार्म कारक समर्थन

एसएफपी (1जी) / एसएफपी+ (10जी) / एसएफपी28 (25जी) पीछे की ओर संगत

पोर्ट विन्यास

2×2 स्टैक्ड (4 पोर्ट कुल)

बंदरगाहों के अनुसार स्थिति

20 (4 बंदरगाहों में कुल 80 संपर्क)

पिच

0.8 मिमी

घुड़सवार शैली

छेद के माध्यम से, सही कोण

समाप्ति

प्रेस-फिट अनुरूप पिन (Ø0.64 मिमी) / वैकल्पिक SMT सोल्डर टेल

कंटेनर संपर्क सामग्री

फॉस्फर कांस्य, निकल पर सोने की चमक (30 μ" वैकल्पिक)

पिंजरे की खोल सामग्री

तांबा मिश्र धातु/निकल चांदी, निकेल लेपित

प्रकाश पाइप

कोई नहीं(ठोस पिंजरे की दीवार, अधिकतम ईएमआई अखंडता)

ईएमआई सुरक्षा

पूर्ण परिधि बेरिलियम-कॉपर वसंत उंगलियां (ऊपर / बाएं / दाएं / नीचे)

डेटा दर

1.25 जीबीपीएस 10.3125 जीबीपीएस (एसएफपी28 25.78 जीबीपीएस मॉड्यूल का समर्थन करता है)

वर्तमान रेटिंग

0.5 A प्रति संपर्क

संपर्क प्रतिरोध

≤ 70 mΩ

इन्सुलेशन प्रतिरोध

≥ 1000 एमओएम

वोल्टेज का सामना करें

300 वी एसी

संभोग चक्र

≥ 100 सम्मिलन (मॉड्यूल हॉट-स्वैप)

ऑपरेटिंग तापमान

-40 °C से +85 °C

लौ रेटिंग

UL 94 V-0 (LCP आवास)

अनुपालन मानक

SFF-8431, INF-8074i, RoHS 2.0, REACH

संगत मॉड्यूल

ऑप्टिकल ट्रांससीवर (SFP/SFP+/SFP28), DAC, AOC

एमओक्यू

500 पीसी

नमूना लीड समय

5~7 कार्यदिवस

बड़े पैमाने पर उत्पादन का समय

३-४ सप्ताह

पैकेजिंग

विरोधी स्थैतिक ट्रे/ट्यूब, नमी बाधा बैग वैकल्पिक

क्रॉस रेफरेंस

TE 1567788-x / Amphenol SF-SFP+-2x2 / Molex 74737 श्रृंखला

ईएमआई-महत्वपूर्ण डिजाइन

प्लास्टिक प्रकाश पाइप एपर्चर → आरएफ रिसाव का खतरा पैदा करता है

ठोस धातु की दीवार → शून्य एपर्चर → अधिकतम परिरक्षण

लागत-संवेदनशील उच्च मात्रा

अतिरिक्त घटक लागत + असेंबली चरण

कम भाग, कम प्लेसमेंट ऑपरेशन, कम बीओएम

एलईडी स्थिति चेहरे की प्लेट पर आवश्यक नहीं है

खोया हुआ गुण

साफ फ्रंट पैनल, सॉफ़्टवेयर/रिमोट के माध्यम से स्थिति का प्रबंधन

कठोर औद्योगिक वातावरण

हल्का पाइप पीला, दरारें, धूल इकट्ठा करता है

कोई प्लास्टिक ऑप्टिकल घटक नहीं है जो विघटित हो

अति घने 1U स्विच

प्रकाश पाइप गहराई/स्टैकिंग जटिलता जोड़ता है

छोटा Z-अक्ष प्रोफाइल, सरल यांत्रिक स्टैक-अप

पोर्ट मैट्रिक्स

1×1 / 1×2 / 1×4 / 1×6 / 2×1 / 2×2 (यह मॉडल) / 2×4 / 2×5 / 2×6 / 2×8

समाप्ति

प्रेस-फिट (डिफ़ॉल्ट) / एसएमटी सोल्डर टेल / मिश्रित

पिंजरे का समापन

निकेल लेपित (डिफ़ॉल्ट) / टिन लेपित / काली ऑक्सीकृत

ईएमआई वृद्धि

केवल स्प्रिंग्स (डिफ़ॉल्ट) / + प्रवाहकीय इलास्टोमर गास्केट / + प्रवाहकीय फोम स्ट्रिप

हीट सिंक

कोई नहीं (डिफ़ॉल्ट) / शीर्ष-माउंटेड एल्यूमीनियम हीट सिंक / साइड-फिन हीट सिंक

संपर्क कोटिंग

स्वर्ण फ्लैश (डिफ़ॉल्ट) / 15 μ" / 30 μ" / 50 μ"

कंटेनर आवास रंग

काला (डिफ़ॉल्ट) / कस्टम (MOQ लागू)

ब्रांडिंग

पिंजरे की ऊपरी सतह पर लेजर मार्किंग (MOQ लागू)
