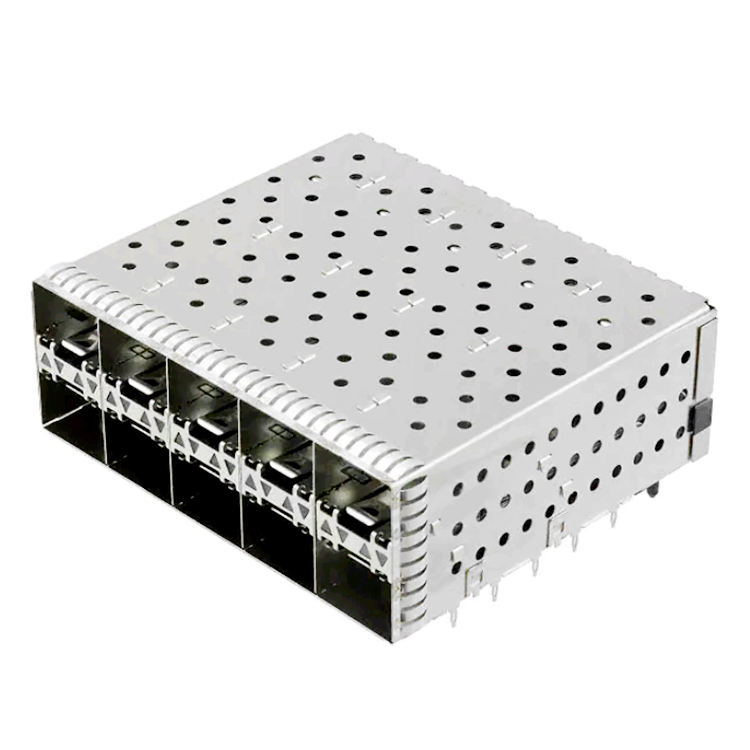

एसएफपी+ केज 2x5 लाइट पाइप के साथ, थ्रू होल राइट एंगल रिसेप्टेकल इंटीग्रेटेड कनेक्टर के साथ, रैक-स्टाइल स्टैक्ड ईएमआई शील्डेड आई/ओ केज – 10जी/25जी स्विच और सर्वर पीसीबी के लिए 200-पोजीशन प्रेस-फिट एसएफपी कनेक्टर
विवरण
एसएफपी+ केज 2x5 लाइट पाइप के साथ एक पूर्ण हॉट-स्वैपेबल आई/ओ इंटरकनेक्ट सिस्टम है: एक स्टैक्ड मेटल केज + 200-पोजीशन राइट-एंगल थ्रू-होल रिसेप्टेकल + इंटीग्रेटेड डुअल लाइट पाइप, एक रैक-स्टाइल गैन्गड असेंबली के रूप में शिप किया गया। यह एसएफपी, एसएफपी+, और एसएफपी28 ट्रांसीवर, डीएसी और एओसी केबल स्वीकार करता है, और प्रेस-फिट कंप्लायंट पिन के माध्यम से होस्ट पीसीबी पर माउंट होता है – कोई वेव सोल्डरिंग नहीं, कोई हैंड वायरिंग नहीं।
उच्च-पोर्ट-घनत्व रैकमाउंट उपकरण (1यू/2यू टीओआर स्विच, ब्लेड सर्वर, 5जी फ्रंटहॉल बॉक्स, फ़ायरवॉल उपकरण) के लिए डिज़ाइन किया गया, 2x5 वर्टिकल स्टैक दस 10जी/25जी लेन प्रदान करता है, जबकि लगभग 1x4 केज की फ्रंट-पैनल चौड़ाई पर कब्जा करता है। इंटीग्रेटेड लाइट पाइप स्टेटस एलईडी को फेसप्लेट तक लाते हैं; स्प्रिंग-फिंगर गैस्केट के साथ पूर्ण मेटल केज ईएमआई को नियंत्रित करता है और 10जी एनआरजेड और 25जी पीएएम4 पर सिग्नल अखंडता की रक्षा करता है।
|
पैरामीटर |
विनिर्देशन |
|---|---|
|
भाग प्रकार |
एसएफपी+ केज असेंबली इंटीग्रेटेड रिसेप्टेकल के साथ (गैन्गड 2x5) |
|
फॉर्म फैक्टर |
एसएफपी / एसएफपी+ / एसएफपी28 बैकवर्ड कम्पेटिबल |
|
पोर्ट मैट्रिक्स |
2 x 5 (कुल 10 पोर्ट, स्टैक्ड) |
|
पोजीशन |
200 (20 × 10) |
|
पिच |
0.8 मिमी |
|
माउंटिंग |
थ्रू होल, राइट एंगल |
|
ईएमआई |
प्रेस-फिट (कंप्लायंट पिन, Ø0.64 मिमी) / वैकल्पिक एसएमटी टेल |
|
रिसेप्टेकल संपर्क |
फॉस्फर ब्रॉन्ज, निकेल पर गोल्ड फ्लैश (30 μ" न्यूनतम मेटिंग क्षेत्र पर) |
|
केज सामग्री |
कॉपर अलॉय / निकेल सिल्वर, निकेल प्लेटेड |
|
लाइट पाइप |
पीएमएमए / पीसी क्लियर, इनर + आउटर कॉन्फ़िगरेशन, प्रति पोर्ट 2 एलईडी चैनल |
|
ईएमआई फ़ीचर |
स्प्रिंग फिंगर्स (टॉप/लेफ्ट/राइट/बॉटम), वैकल्पिक इलास्टोमर गैस्केट |
|
बोर्ड गाइड |
हाँ (बिल्ट-इन पोलराइजेशन पोस्ट) |
|
डेटा रेट |
1.25 जी / 10.3125 जी (एसएफपी+) / 25.78 जी (एसएफपी28) |
|
करंट रेटिंग |
0.5 ए प्रति संपर्क |
|
संपर्क प्रतिरोध |
≤ 70 mΩ |
|
इन्सुलेशन प्रतिरोध |
≥ 1000 MΩ |
|
वोल्टेज सहन करें |
300 वी एसी / 750 वी एसी पीक |
|
मेटिंग साइकल |
≥ 100 (मॉड्यूल इंसर्शन/एक्सट्रैक्शन) |
|
इंसर्शन फोर्स (मॉड्यूल) |
≤ 40 एन |
|
एक्सट्रैक्शन फोर्स (मॉड्यूल) |
≤ 11.5 एन |
|
ऑपरेटिंग तापमान |
-55 °C से +85 °C (कुछ बिल्ड +105 °C तक) |
|
स्टोरेज तापमान |
-55 °C से +105 °C |
|
फ्लेम रेटिंग |
यूएल 94 वी-0 (एलसीपी/पीबीटी हाउसिंग) |
|
अनुरूप |
एसएफएफ-8431, आईएनएफ-8074i, रोएचएस 2.0, रीच |
|
क्रॉस रेफ |
टीई 1-2132403-6 / मोलेक्स 076093-5001 / 076047-5003 |
|
एमओक्यू |
500 पीसी |
|
नमूना लीड टाइम |
5–7 कार्य दिवस |
|
मास लीड टाइम |
3–4 सप्ताह |
|
पैकिंग |
ट्रे (एंटी-स्टैटिक), वैकल्पिक ट्यूब |
5 मुख्य विक्रय बिंदु
इंटीग्रेटेड डुअल लाइट पाइप (इनर + आउटर)– सभी 10 पोर्ट के लिए पीसीबी से फ्रंट बेज़ल तक चैनल लिंक/एसीटी/स्पीड एलईडी सिग्नल; कोई अलग एलईडी होल्डर नहीं, कोई पैनल रीवर्क नहीं।
थ्रू-होलराइट-एंगल + प्रेस-फिट– 200-पिन (20×10) रिसेप्टेकल कंप्लायंट प्रेस-फिट टेल और राइट-एंगल एग्जिट के साथ; सोल्डर-फ्री असेंबली, स्टैंडर्ड एसएमटी रिफ्लो + प्रेस प्रोसेस के साथ कम्पेटिबल।2x5 स्टैक्ड रैक-स्टाइल केज
– एक गैन्गड केज असेंबली में 10 एसएफपी+ पोर्ट, वर्टिकल स्टैक 1x10 लीनियर की तुलना में 50% फ्रंट-पैनल चौड़ाई बचाता है; ब्लाइंड मेटिंग के लिए बिल्ट-इन बोर्ड गाइड।फुल-पेरिमीटर ईएमआई शील्डिंग
– निकेल-सिल्वर/कॉपर-अलॉय केज टॉप/साइड्स/बॉटम पर बेरिलियम-कॉपर स्प्रिंग फिंगर्स के साथ, ≥60 डीबी @ 1–10 गीगाहर्ट्ज, 10जी/25जी एनआरजेड और पीएएम4 के लिए एफसीसी/सीई को पूरा करता है।पिन-टू-पिन क्रॉस टीई / मोलेक्स के लिए
– लैंड पैटर्न और मैकेनिकल टीई 1-2132403-6, मोलेक्स 076093-5001, एम्फेनोल एसएफ-एसएफपी+-2x5 से मेल खाते हैं; लीगेसी डिज़ाइन के लिए शून्य पीसीबी री-स्पिन।2x5 स्टैक्ड रैक-स्टाइल क्यों?
|
पोर्ट |
फ्रंट चौड़ाई |
उपयोग का मामला |
1x10 लीनियर |
|---|---|---|---|
|
10 |
उपलब्ध विकल्प |
पोर्ट मैट्रिक्स |
2x5 स्टैक्ड |
|
10 |
उपलब्ध विकल्पमिश्रित-स्पीड पैनल |
1x4 + 1x6मिश्रित-स्पीड पैनल |
~140 मिमीमिश्रित-स्पीड पैनल |
|
विकल्प |
उपलब्ध विकल्प |
पोर्ट मैट्रिक्स |
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 / |
|
2x5 |
2x6 / 2x8 |
|---|---|
|
लाइट पाइप |
कोई नहीं / केवल आउटर / केवल इनर / इनर+आउटर (डिफ़ॉल्ट)टर्मिनेशनप्रेस-फिट (डिफ़ॉल्ट) / एसएमटी सोल्डर टेल / मिक्स्ड |
|
केज फिनिश |
नी प्लेटेड / एसएन प्लेटेड / ब्लैक ऑक्सीडाइज्ड |
|
ईएमआई |
केवल स्प्रिंग फिंगर / + इलास्टोमर गैस्केट / + कंडक्टिव फोम |
|

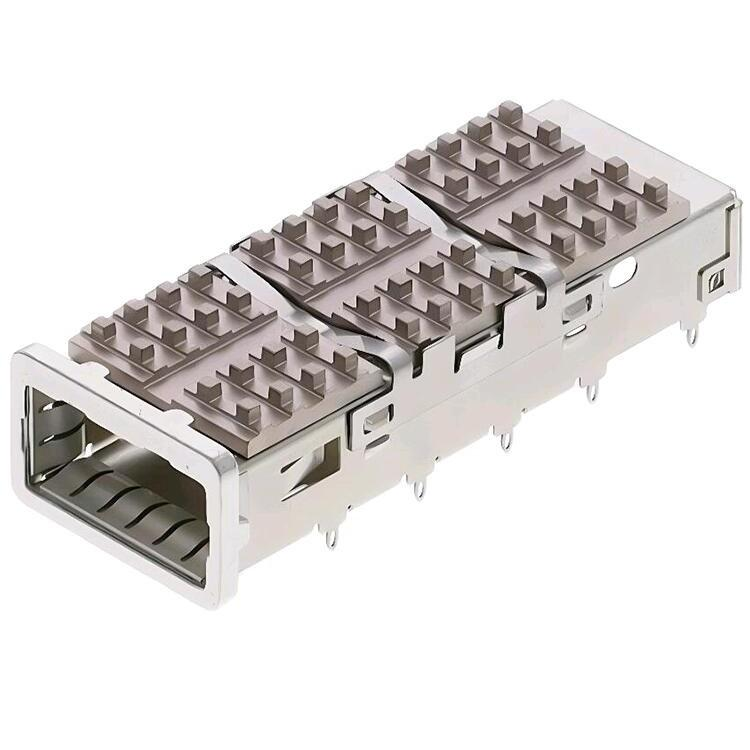

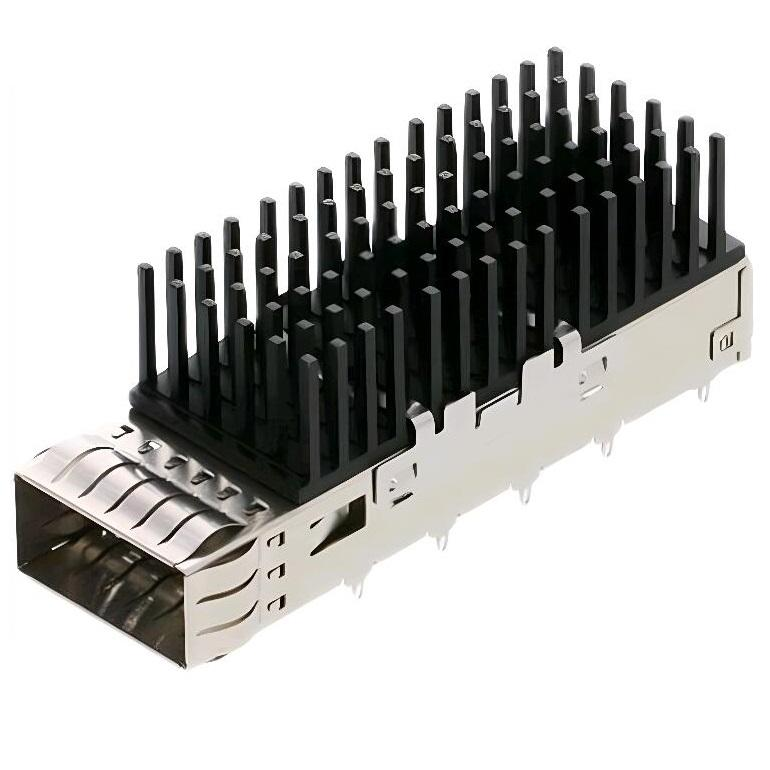

हीट सिंक |
कोई नहीं (डिफ़ॉल्ट) / टॉप हीट सिंक / साइड फिन्स |
|
संपर्क प्लेटिंग |
गोल्ड फ्लैश / 15 μ" / 30 μ" / 50 μ" |
|
लोगो |
केज टॉप पर लेजर मार्क (एमओक्यू लागू) |
|
अक्सर पूछे जाने वाले प्रश्न |
प्र: हमें कोटेशन कितनी जल्दी मिल सकता है? |
|
उ: यदि विनिर्देश की पुष्टि हो जाती है, तो हमारा कोटेशन 24 घंटे के भीतर प्रदान किया जा सकता है। |
प्र: क्या आप मूल्यांकन के लिए नमूने प्रदान कर सकते हैं? |
उ: हाँ, नमूने आपको मूल्यांकन के लिए भेजे जा सकते हैं।
प्र: किसी ऑर्डर को प्रोसेस और शिप होने में कितना समय लगता है?
उ: जब आइटम स्टॉक में होते हैं, तो हम आमतौर पर ऑर्डर प्राप्त करने के बाद अगले 3 से 7 व्यावसायिक दिनों में उन्हें शिप कर देते हैं।
