उत्पाद विवरण:
|
प्रकार: | एफएफसी केबल | विवरण: | डीवीआई बोर्ड एफपीसी |
---|---|---|---|
सर्विस: | ओडीएम OEM स्वीकार करें | मुख्य सामग्री: | सोना मढ़वाया/टिन मढ़वाया तांबा |
पिच: | 0.5 मिमी | रंग: | सफेद पीला |
हाई लाइट: | डीवीआई बोर्ड एफपीसी रिबन केबल,50पिन एफपीसी रिबन केबल,डीवी एफएफसी फ्लैट केबल |

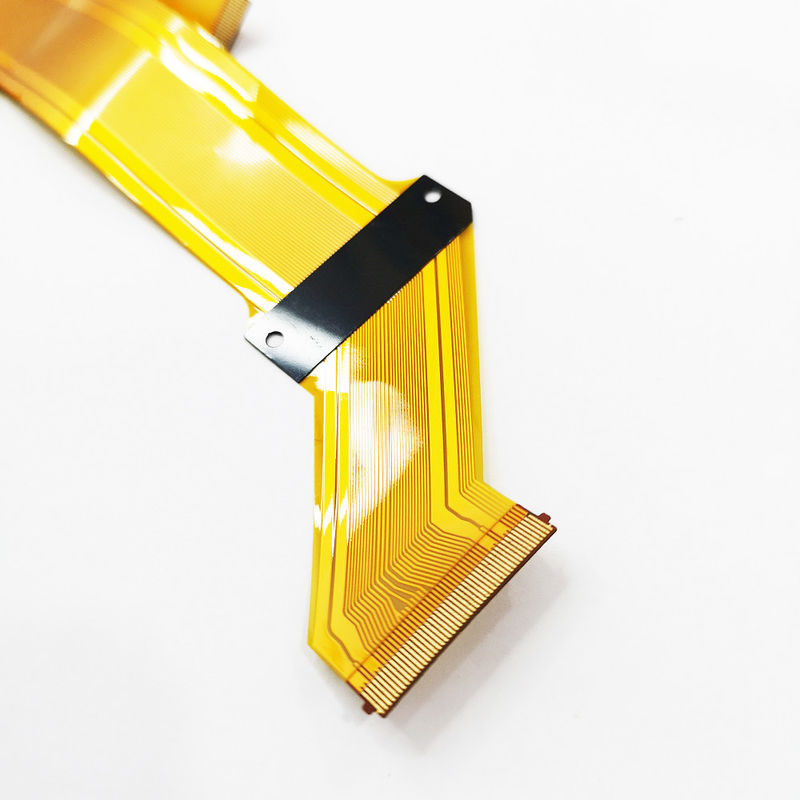

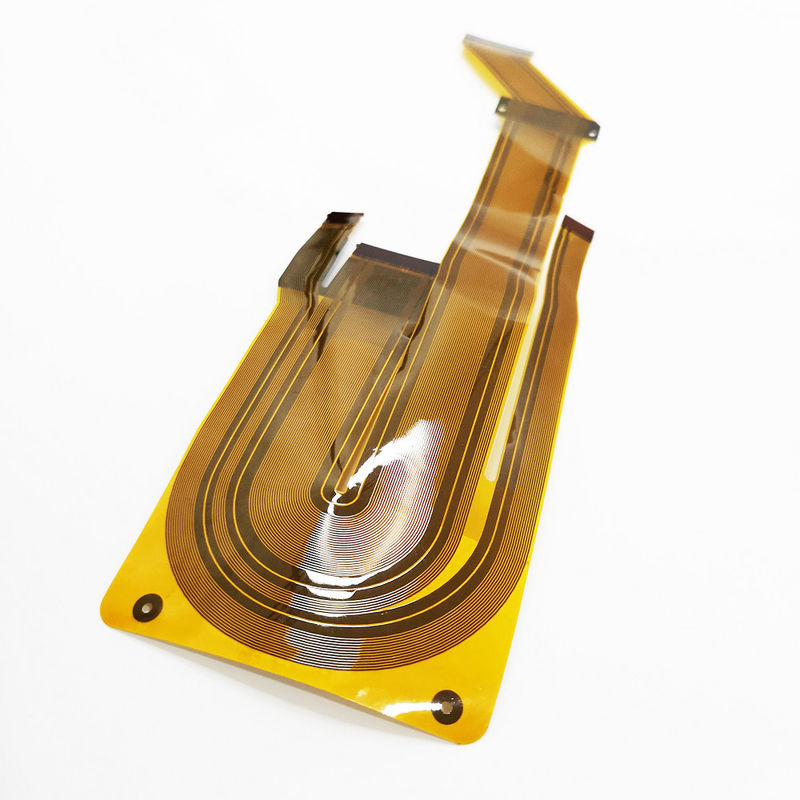

डीवी के लिए एफपीसी केबल डाटा एंट्री डीवीआई बोर्ड 50 पिन
उत्पाद वर्णन
सामान | पैरामेरर्स |
डबल साइड/मल्टी-लेयर | |
अधिकतम पैनल आकार | 32'*20'(800mm*508mm) |
न्यूनतम ट्रैक/अंतराल IL | 0.075mm/0.075mm(3mil/3mil) |
एक तरफ भीतरी परत पर न्यूनतम कुंडलाकार वलय | 3 मिली (0.075 मिमी) |
अधिकतम घन वजन OL | 6oz (210um) |
अधिकतम घन वजन 1L | 12 ऑउंस (420um) |
समाप्त बोर्ड मोटाई | 0.20-6 मिमी |
परत गिनती | 2-32ली |
परत दर परत पंजीकरण | ± 3 मील (± 76um) |
न्यूनतम समाप्त छेद व्यास | एचडीआई के लिए 0.15mm(6mil),0.1mm(4mil) |
छेद की स्थिति सटीकता | ± 2 मील (± 50um) |
स्लॉट हलो सहिष्णुता | ± 3 मील (± 75um) |
पीटीएच व्यास सहिष्णुता | ± 2 मील (± 50um) |
एनपीटीएच व्यास सहिष्णुता | ± 1मिल (25 ± उम) |
अधिकतम पक्षानुपात PTH | 10:1 |
छिद्रों की दीवार पर कॉपर | 0.4-2मिल (10-50um) |
ग्राफिक पैटर्न पंजीकरण सहिष्णुता | ± 3 मील (0.075um) |
न्यूनतम ट्रैक/गैप 1L (मिलिट्री) -तांबे का वजन निर्भर | 3 मिली / 3 मिली (75um / 75um) |
ट्रैक नक़्क़ाशी सहिष्णुता | ± 1मिल (± 25um) |
आवेदन पत्र
हेउर उत्पादों का व्यापक रूप से दूरसंचार, कंप्यूटिंग नेटवर्क, चिकित्सा उपकरण, और कई अन्य उच्च तकनीक क्षेत्रों में उपयोग किया जाता है।
हमारी सेवाएँ
हमारे पेशेवर विभागों के साथ, हम पेशकश कर सकते हैं:
पीसीबी डिजाइन
पीसीबी निर्माण: पीसीबी फाइल या Gerber फाइल की जरूरत है
पीसीबी पीसीबीए एसएमडी एसएमटी असेंबली: बॉम सूची की जरूरत
इलेक्ट्रॉनिक डिजाइन
रिवर्स इंजीनियरिंग - पीसीबी कॉपी, पीसीबी क्लोन, आईसी डिकोड
घटकों की खरीद
पीसीबी पीसीबीए तैयार उत्पाद परीक्षण
बड़े पैमाने पर उत्पादन
प्रोडक्शन कॉन्ट्रैक्ट मैन्युफैक्चरिंग
एनडीए - गैर-प्रकटीकरण समझौता
हमारी पीसीबी विनिर्माण क्षमता
वस्तु | विनिर्देश | |
1 | परत की संख्या | 1-16 परतें (मानक) |
2 | सामग्री | एफआर 4, एल्यूमिनियम, एफपीसी |
3 | सतह खत्म | HASL (LF), सोना चढ़ाना, Enig, विसर्जन सोना, विसर्जन टिन, OSP |
4 | बोर्ड की मोटाई समाप्त करें | 0.2 मिमी-6.00 मिमी (8mil-126mil) |
5 | तांबे की मोटाई | 1/2 औंस मिनट; 12 आउंस अधिकतम |
6 | सोल्डर मास्क | हरा / काला / सफेद / लाल / नीला / पीला |
7 | न्यूनतम ट्रेस चौड़ाई और रेखा रिक्ति | 0.075 मिमी / 0.1 मिमी (3 मिली / 4 मिली) |
8 | सीएनसी ड्रिलिंग के लिए न्यूनतम छेद व्यास | 0.1 मिमी (4मिल) |
9 | छिद्रण के लिए न्यूनतम छेद व्यास | 0.9 मिमी (35 मील) |
10 | सबसे बड़ा पैनल आकार | 610 मिमी * 508 मिमी |
1 1 | होल पॉज़िटोन | +/- 0.075mm(3mil) सीएनसी ड्रिलिंग |
12 | कंडक्टर चौड़ाई (डब्ल्यू) | 0.05mm(2mil)या;+/-20% मूल कलाकृति |
13 | होल व्यास (एच) | पीटीएच एल: +/- 0.075 मिमी (3 मिली); गैर-पीटीएच एल: +/- 0.05 मिमी (2 मिली) |
14 | रूपरेखा सहिष्णुता | 0.125mm(5mil) सीएनसी रूटिंग;+/-0.15mm(6mil) पंचिंग द्वारा |
15 | ताना और ट्विस्ट | 0.70% |
16 | इन्सुलेशन प्रतिरोध | 10कोहम-20मोहम्मद |
17 | प्रवाहकत्त्व | <50ohm |
18 | टेस्ट वोल्टेज | 10-300V |
19 | पैनल का आकार | 110 × 100 मिमी (मिनट); 660 × 600 मिमी (अधिकतम) |
20 | परत-परत गलत पंजीकरण | 4 परतें:0.15mm(6mil)अधिकतम;6 परतें:0.25mm(10mil)max |
21 | एक आंतरिक परत के छेद के किनारे से सर्किट पैटर्न के बीच न्यूनतम दूरी | 0.25 मिमी (10 मिली) |
22 | बोर्ड ouline से सर्किटरी पैटर्न के बीच न्यूनतम रिक्तिएक आंतरिक परत का | 0.25 मिमी (10 मिली) |
23 | बोर्ड मोटाई सहिष्णुता | 4 परतें:+/- 0.13mm(5mil);6 परतें:+/-0.15mm(6mil) |
24 | प्रतिबाधा नियंत्रण | +/- 10% |
25 | अलग प्रभाव | + -/10% |
सामान्य प्रश्न
Q1: PCB और PCBA सेवा के मुख्य प्रकार क्या हैं?
ए: औद्योगिक उपकरण / चिकित्सा उपकरण मुख्य बोर्ड / संचार उपकरण / वायरलेस उपकरण / कॉमस्यूमर इलेक्ट्रॉनिक्स उपकरण।
Q2: आप एक कारखाने या व्यापार कंपनी हैं?
ए: हम एक पीसीबी पीसीबीए ओईएम वन स्टॉप सर्विस फैक्ट्री हैं।
Q3: आपके पास कितनी SMD लाइनें हैं?
ए: 8 लाइनें, जापान से उपकरण, यामाया ब्रांड।
Q4: अगर मुझे PCB कॉपी या PCB डिज़ाइन, या PCB री-डिज़ाइन की आवश्यकता है?
ए: हमारी पेशेवर टीमों के साथ।पूर्ण अनुभवों के साथ, हम आपके लिए अच्छी सेवाएं प्रदान कर सकते हैं:
ए, पीसीबी योजनाबद्ध फ़ाइल;
बी, विशिष्ट कार्य विवरण;
सी, दो या दो से अधिक काम कर रहे नमूने;
डी, कोई भी विवरण जानकारी जो आप प्रदान कर सकते हैं।
