उत्पत्ति के प्लेस:
ग्वांगडोंग, चीन
ब्रांड नाम:
XTK
प्रमाणन:
CE,SGS,ROHS,ISO9001
मॉडल संख्या:
एसएफपी+
वीडियो
वीडियो

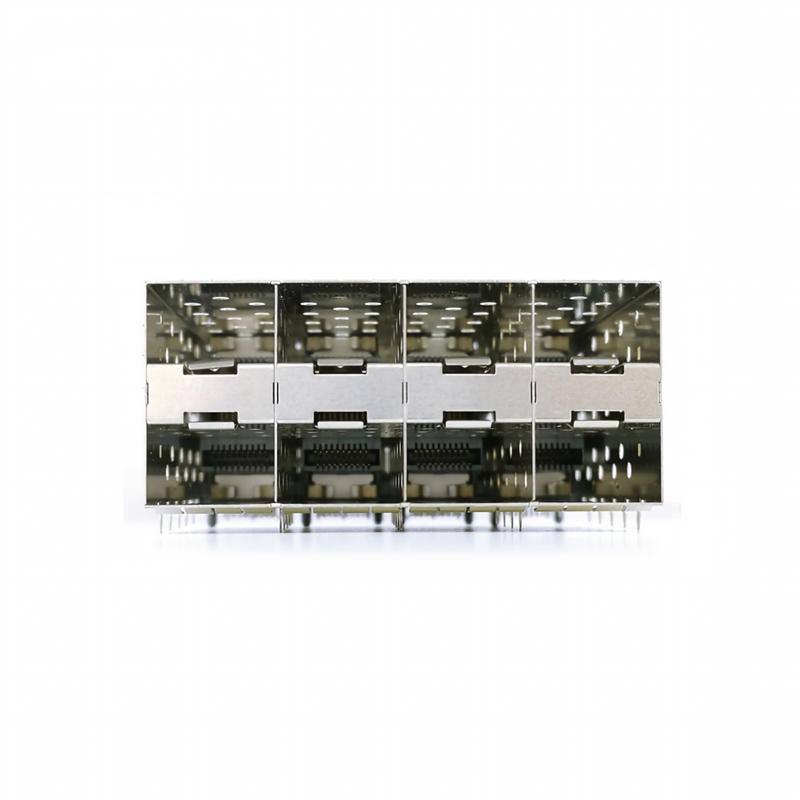

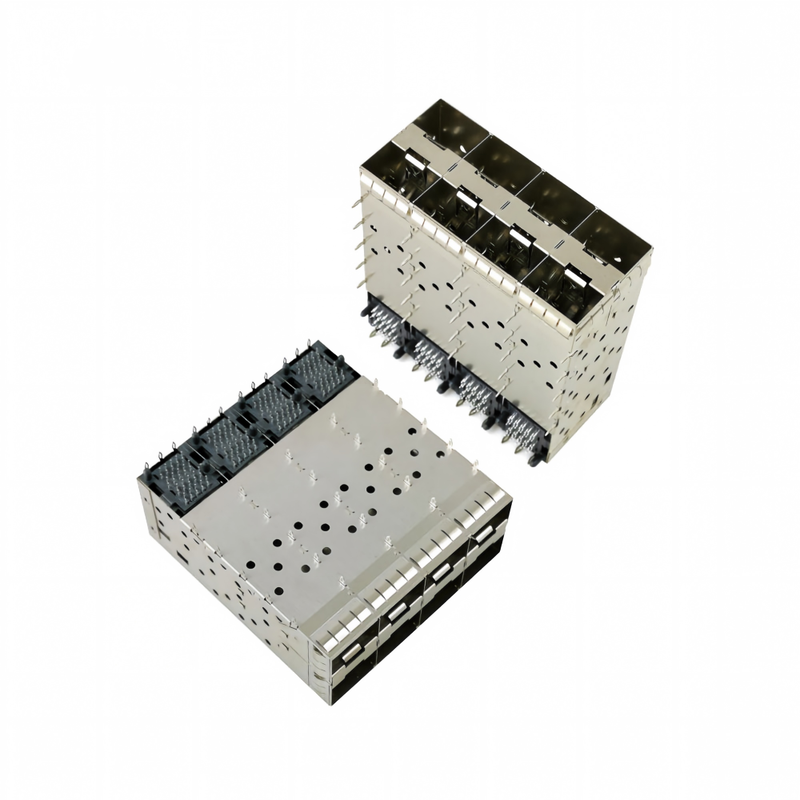

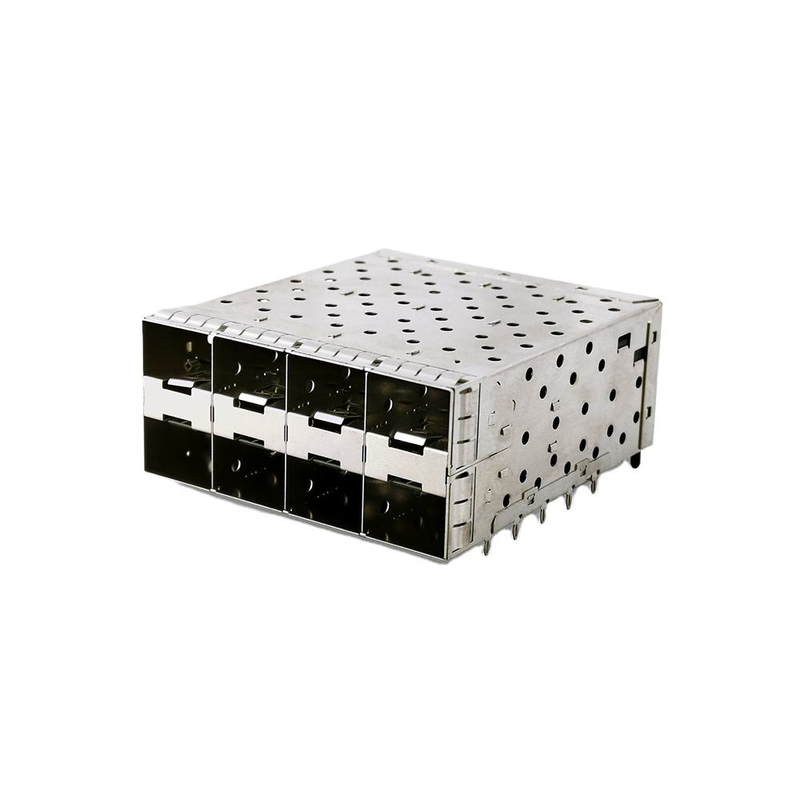

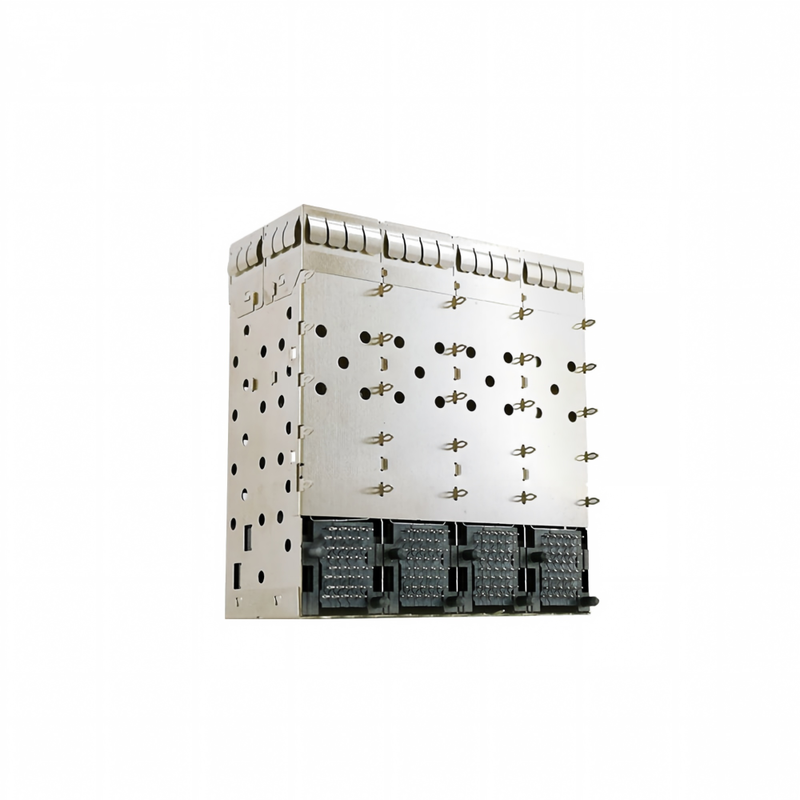

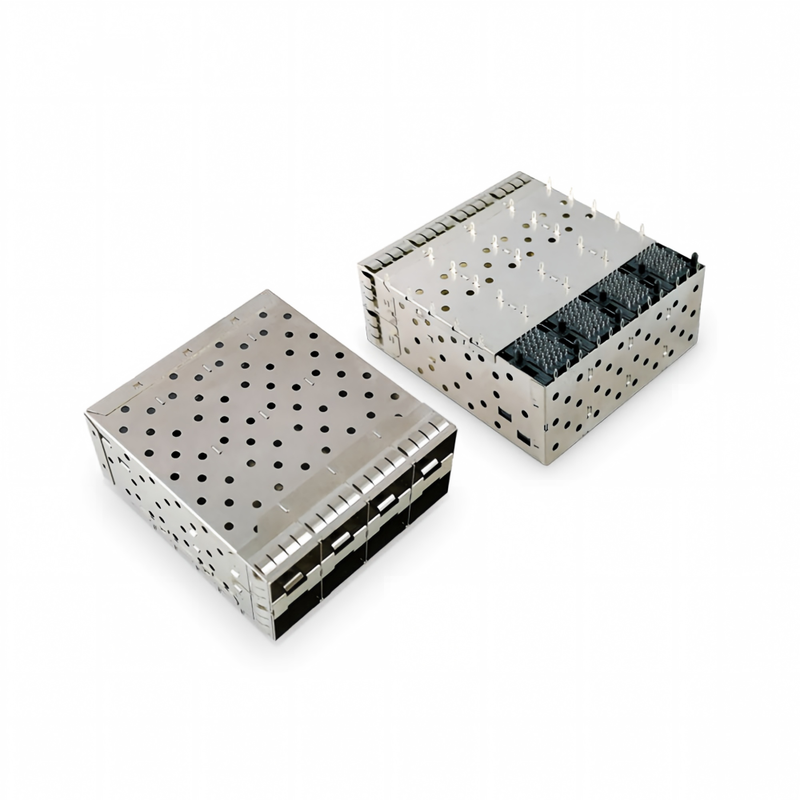

8-पोर्ट SFP+ 2×4 केज असेंबली, 160-पोजीशन प्रेस-फिट, लाइट पाइप के बिना – 10G/25G स्विच लाइन कार्ड और NIC PCB के लिए स्टैक्ड मेटल EMI शील्डेड गैंग्ड कनेक्टर
उत्पाद विवरण
|
पैरामीटर |
विनिर्देश |
|---|---|
|
उत्पाद प्रकार |
SFP+ 2×4 स्टैक्ड केज असेंबली इंटीग्रेटेड रिसेप्टेकल के साथ |
|
फॉर्म फैक्टर |
SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) बैकवर्ड कम्पेटिबल |
|
पोर्ट मैट्रिक्स |
2 × 4 (स्टैक्ड, कुल 8 पोर्ट) |
|
पोजीशन |
160 (20 × 8) |
|
पिच |
0.8 मिमी (0.032 इंच) |
|
माउंटिंग |
थ्रू-होल, राइट एंगल |
|
टर्मिनेशन |
प्रेस-फिट कंप्लायंट पिन (Ø0.64 मिमी; टेल 3.0 मिमी / 2.07 मिमी वैकल्पिक) |
|
संपर्क सामग्री |
फॉस्फर ब्रॉन्ज/कॉपर अलॉय |
|
संपर्क प्लेटिंग |
मेटिंग एरिया पर गोल्ड फ्लैश (0.76 µm / 30 µ" वैकल्पिक), टिन टेल |
|
केज सामग्री |
निकेल सिल्वर (कॉपर अलॉय), निकेल प्लेटेड |
|
लाइट पाइप |
कोई नहीं (ठोस केज वॉल) |
|
हीट सिंक |
शामिल नहीं (टॉप हीट विंडो; हीट-सिंक-कम्पेटिबल वेरिएंट वैकल्पिक) |
|
EMI फ़ीचर |
आंतरिक + बाहरी बेरिलियम-कॉपर स्प्रिंग फिंगर्स; इलास्टोमर गैस्केट वैकल्पिक |
|
डेटा रेट |
16 Gb/s (SFP+ एन्हांस्ड); होस्ट लेआउट द्वारा 25G SFP28 समर्थित |
|
डिफरेंशियल इम्पीडेंस |
100 Ω ±10% |
|
करंट रेटिंग |
0.5 A/संपर्क @ 3.3 V |
|
संपर्क प्रतिरोध |
≤ 80 mΩ |
|
इंसुलेशन प्रतिरोध |
≥ 1000 MΩ @ 500 V DC |
|
वोल्टेज सहन करें |
300 V AC |
|
मेटिंग साइकिल्स |
≥ 100 (हॉट-स्वैप मॉड्यूल) |
|
ऑपरेटिंग तापमान |
-55 °C से +105 °C (औद्योगिक बिल्ड -40~+85 °C) |
|
हाउसिंग फ्लेम रेटिंग |
UL 94 V-0 (LCP) |
|
अनुरूप |
INF-8074i, SFF-8431, SFF-8432, SFF-8402, RoHS 2.0, REACH |
|
क्रॉस रेफ |
TE 1-2007394-8 / 2007394-5 / 2170286-1; एम्फेनोल UE863G442000361; मोलेक्स 0761020001 / 1700714001; वाइटलकॉन S2N3D23000BA4 |
|
विशिष्ट आयाम |
L ≈ 57.4 × W ≈ 64.3 × H ≈ 25.6 मिमी (रेफ. TE 2007394-5) |
|
पोर्ट पिच (V/H) |
14.25 मिमी क्षैतिज / 14.90 मिमी ऊर्ध्वाधर (विशिष्ट.) |
|
अनुशंसित PCB मोटाई |
1.5 मिमी (0.059 इंच) मानक / 2.36 मिमी वैकल्पिक (मोलेक्स-शैली) |
|
MOQ |
500 पीसी |
|
नमूना लीड टाइम |
5-7 कार्य दिवस |
|
मास लीड टाइम |
3-4 सप्ताह |
|
पैकेजिंग |
एंटी-स्टैटिक ट्रे (84 पीसी/बॉक्स प्रति TE समतुल्य) |
SFP+ 2×4 8-पोर्ट केज, 160-पिन प्रेस-फिट रिसेप्टेकल, 0.8 मिमी पिच, कोई लाइट पाइप नहीं, फुल मेटल EMI शील्ड। TE 1-2007394-8, एम्फेनोल UE863G442000361, मोलेक्स 0761020001 के लिए ड्रॉप-इन रिप्लेसमेंट। SFP/SFP+/SFP28 का समर्थन करता है। फैक्ट्री डायरेक्ट, MOQ 500 पीसी, 5 दिनों में नमूने।
|
विशेषता |
1×6 लीनियर केज |
2×2 स्टैक्ड केज |
यह: 2×4 स्टैक्ड नो-एलपी प्रेस-फिट |
|---|---|---|---|
|
पोर्ट गणना |
6 |
4 |
8 |
|
फ्रंट-पैनल चौड़ाई |
~86 मिमी |
~57 मिमी |
~57 मिमी |
|
ऊर्ध्वाधर Z-ऊंचाई |
कम |
मध्यम (~12 मिमी) |
उच्च (~25.6 मिमी) – 8 लेन स्टैक्ड |
|
लाइट पाइप |
केवल बाहरी |
अक्सर आंतरिक-कट |
कोई नहीं → ठोस EMI दीवार |
|
सोल्डरिंग |
प्रेस-फिट |
प्रेस-फिट |
प्रेस-फिट, 0 सोल्डर |
|
स्वीट स्पॉट |
6-अपलिंक रो |
4-पोर्ट आला |
8-अपलिंक रो / 32-पोर्ट लाइन कार्ड (4×2×4) |
अनुप्रयोग
1, नेटवर्किंग उपकरण
2, राउटर/स्विच
3, डेटा/संचार
4, हाई-एंड सर्वर
5, नेटवर्किंग
6, दूरसंचार
7, स्विच
8, दूरसंचार हार्डवेयर
9, फाइबर चैनल और गीगाबिट ईथरनेट
10, सर्वर
क्रॉस-रेफरेंस
|
ब्रांड |
समतुल्य पी/एन |
नोट |
|---|---|---|
|
टीई कनेक्टिविटी |
1-2007394-8 / 2007394-5 / 2170286-1 |
2×4, 160pos, प्रेस-फिट, कोई एलपी नहीं, ईएमआई स्प्रिंग |
|
एम्फेनोल आईसीसी |
UE863G442000361 |
अल्ट्रापोर्ट SFP+ 2×4 160pos प्रेस-फिट |
|
मोलेक्स |
0761020001 (ऑब्solete) / 1700714001 |
zSFP+ 2×4 160pos, इलास्टोमर गैस्केट ऑप्ट |
|
वाइटलकॉन |
S2N3D23000BA4 |
2×4 प्रेस-फिट, Ni-Ag केज, कोई एलपी नहीं |
हमें अपना लेगेसी पी/एन या गेरबर/स्टेप भेजें → हम 24 घंटे के भीतर एक कन्फर्म्ड क्रॉस-ड्रॉ वापस भेजते हैं।
अनुकूलन विकल्प
|
विकल्प |
विकल्प |
|---|---|
|
लाइट पाइप |
कोई नहीं (डिफ़ॉल्ट) / केवल बाहरी / आंतरिक+बाहरी |
|
गोल्ड मोटाई |
फ्लैश 15µ" / 0.76 µm (30µ") डिफ़ॉल्ट-समतुल्य / 50µ" |
|
प्रेस-फिट टेल लंबाई |
3.0 मिमी (टीई-शैली) / 2.07 मिमी (मोलेक्स-शैली) / कस्टम |
|
टर्मिनेशन |
प्रेस-फिट (डिफ़ॉल्ट) / एसएमटी सोल्डर टेल/हाइब्रिड |
|
केज फिनिश |
एनआई प्लेटेड (डिफ़ॉल्ट) / एसएन प्लेटेड / ब्लैक ऑक्साइड |
|
ईएमआई |
केवल स्प्रिंग फिंगर / + इलास्टोमर गैस्केट / + कंडक्टिव फोम |
|
गर्मी प्रबंधन |
टॉप हीट विंडो (डिफ़ॉल्ट) / + टॉप हीट सिंक क्लिप (ऊंचाई बदलता है) |
|
माउंटिंग |
सिंगल-साइड (डिफ़ॉल्ट) / बेली-टू-बेली डुअल-साइड |
|
पोर्ट मैट्रिक्स |
1×1 / 1×4 / 2×2 / 2×4 / 2×6 |
|
लोगो |
केज टॉप पर लेजर मार्क (MOQ लागू) |
हमें क्यों चुनें
1, सेंट्रोनिक कनेक्टर उत्पादन का 16 साल का अनुभव
2, बीस साल से अधिक के कार्य अनुभव वाले आर एंड डी इंजीनियर
3, आपकी पसंद के लिए हजारों मोल्ड
4, यूएल प्रमाणित, आरओएचएस अनुरूप
5, फैक्ट्री-डायरेक्ट मूल्य
6, 2 दिनों के भीतर मुफ्त नमूना
7, छोटी लीड टाइम के साथ, सामान्य उत्पादों के लिए एक सप्ताह के भीतर।
8, कोई MOQ नहीं, आप हमारे उत्पादों और सेवाओं को आसानी से आज़मा सकते हैं
9, ग्राहक का लोगो उत्पाद और पैकेज में जोड़ा जा सकता है
10, प्लास्टिक इंजेक्शन वर्कशॉप, स्टैम्पिंग वर्कशॉप, असेंबली प्रोडक्शन लाइनें। हम अपने प्रतिस्पर्धियों की तुलना में गुणवत्ता, लागत और डिलीवरी समय को बेहतर ढंग से नियंत्रित कर सकते हैं।
11, विभिन्न भुगतान विधियां
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप परीक्षण के लिए नमूना प्रदान कर सकते हैं?
A: हाँ, हम आपके परीक्षण और गुणवत्ता जांच के लिए नमूने आपूर्ति करके प्रसन्न हैं। मुफ्त नमूने भी स्वीकार्य हैं।
Q2: MOQ के बारे में क्या?
A: कोई MOQ नहीं; 1 पीसी ठीक है। छोटे ऑर्डर का स्वागत है।
Q3: लीड टाइम क्या है?
A: नमूने: 1-3 दिन। मास बैच: 5-15 दिन। विशिष्ट डिलीवरी समय वस्तुओं और आपके ऑर्डर की मात्रा पर निर्भर करता है। विवरण के लिए कृपया हमसे संपर्क करें।
Q4: क्या आप अनुकूलित उत्पाद बना सकते हैं?
A: हाँ, यदि आप हमें नमूने या चित्र और विनिर्देश प्रदान कर सकते हैं तो हम एक नया मोल्ड विकसित कर सकते हैं।
Q5: आप किस प्रकार का भुगतान स्वीकार करते हैं?
A: वीज़ा, टी/टी, वेस्टर्न यूनियन, मनीग्राम, आदि।
