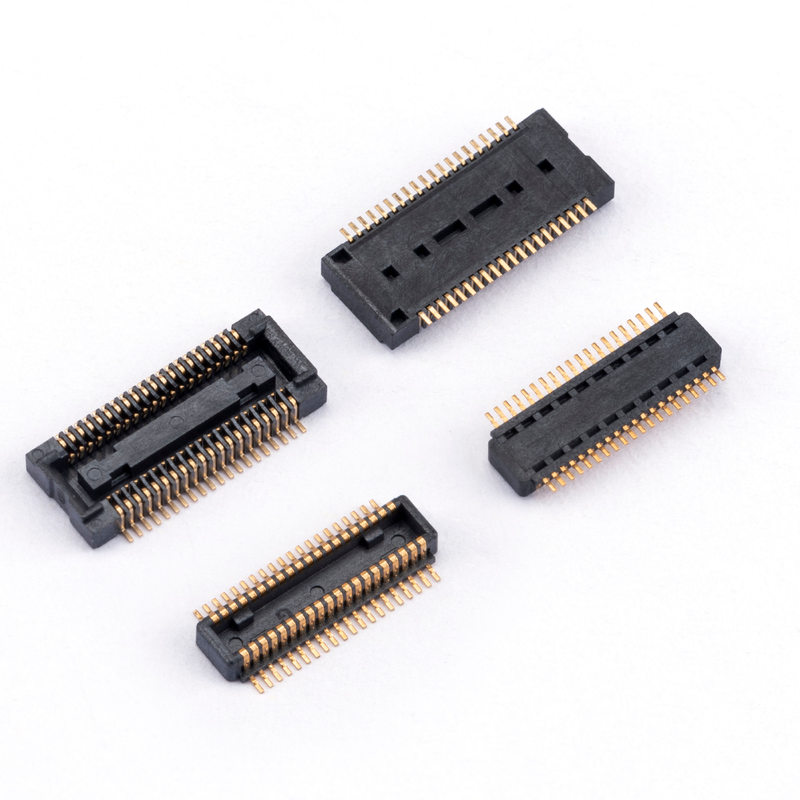

0.4mm डबल रो वर्टिकल SMT वाटरप्रूफ मेल-फीमेल PCB बोर्ड-टू-बोर्ड कनेक्टर गोल्ड-प्लेटेड

उत्पाद विवरण

बोर्ड-टू-बोर्ड कनेक्टर सभी कनेक्टर उत्पादों में सबसे शक्तिशाली कनेक्टर उत्पाद है। इसका मुख्य रूप से पावर सिस्टम, संचार नेटवर्क, वित्तीय निर्माण, लिफ्ट, औद्योगिक स्वचालन, चिकित्सा उपकरण, कार्यालय उपकरण, घरेलू उपकरण आदि में उपयोग किया जाता है। सैन्य निर्माण और अन्य उद्योग। वर्तमान में, बोर्ड-टू-बोर्ड कनेक्टर की मुख्य रिक्ति 0.4mm 0.5mm, 0.8mm, 1.00m, 1.27mm और इसी तरह है।

विशेषता

1. स्पेस-सेविंग वर्टिकल PCB कनेक्शन

वर्टिकल SMT बोर्ड-टू-बोर्ड डिज़ाइन दो PCBs को स्टैक्ड कॉन्फ़िगरेशन में कनेक्ट करने की अनुमति देता है, जिससे यह उन उत्पादों के लिए उपयुक्त हो जाता है जहां PCB स्थान सीमित है।

विशिष्ट अनुप्रयोग:

• कॉम्पैक्ट एम्बेडेड सिस्टम
• औद्योगिक नियंत्रक
• स्मार्ट डिवाइस
• पोर्टेबल इलेक्ट्रॉनिक उपकरण

2. लचीले स्टैकिंग ऊंचाई विकल्प

कनेक्टर कई मेटिंग ऊंचाइयों का समर्थन करता है:

4.0mm / 4.5mm / 5.0mm / 5.5mm / 6.0mm / 6.5mm / 7.0mm / 7.5mm / 8.0mm / 8.5mm

यह इंजीनियरों को एनक्लोजर संरचना और आंतरिक घटक लेआउट आवश्यकताओं के अनुसार उपयुक्त PCB रिक्ति का चयन करने की अनुमति देता है।

3. SMT विनिर्माण संगतता

SMT टर्मिनल डिज़ाइन स्वचालित सतह माउंटिंग प्रक्रियाओं का समर्थन करता है, जिससे PCB असेंबली को सरल बनाने और उत्पादन दक्षता में सुधार करने में मदद मिलती है।

सामान्य SMT BTB कनेक्टर स्वचालित प्लेसमेंट उपकरण के लिए टेप-एंड-रील पैकेजिंग विकल्पों का उपयोग करते हैं।

तकनीकी चयन गाइड

0.4mm पिच बोर्ड टू बोर्ड कनेक्टर

इसके लिए अनुशंसित:

• अल्ट्रा-थिन उपभोक्ता इलेक्ट्रॉनिक्स
• पोर्टेबल डिवाइस
• कॉम्पैक्ट डिस्प्ले मॉड्यूल
• वियरेबल इलेक्ट्रॉनिक्स

लाभ:

• उच्च संपर्क घनत्व
• कम पीसीबी अधिग्रहित क्षेत्र
• मिनिएचराइज्ड डिज़ाइन के लिए उपयुक्त

0.5mm पिच BTB कनेक्टर

इसके लिए अनुशंसित:

• औद्योगिक नियंत्रण मॉड्यूल
• संचार उपकरण
• एम्बेडेड कंप्यूटिंग डिवाइस
• स्मार्ट इलेक्ट्रॉनिक उत्पाद

लाभ:

• आकार और यांत्रिक शक्ति के बीच संतुलन
• लचीले पिन गणना विकल्प
• सामान्य उच्च-घनत्व पीसीबी कनेक्शन के लिए उपयुक्त

0.8mm पिच बोर्ड कनेक्टर

इसके लिए अनुशंसित:

• औद्योगिक इलेक्ट्रॉनिक्स
• ऑटोमोटिव मॉड्यूल
• सर्वर और कंप्यूटिंग उपकरण
• उच्च यांत्रिक आवश्यकता वाले अनुप्रयोग

लाभ:

• अधिक मजबूत मेटिंग संरचना
• उच्च पिन-गणना डिज़ाइन के लिए उपयुक्त
• अल्ट्रा-फाइन पिच कनेक्टर की तुलना में आसान असेंबली

अनुप्रयोग

औद्योगिक इलेक्ट्रॉनिक्स

• औद्योगिक नियंत्रण बोर्ड
• स्वचालन उपकरण
• एम्बेडेड नियंत्रक
• माप उपकरण

संचार उपकरण

• नेटवर्क डिवाइस
• संचार मॉड्यूल
• सिग्नल प्रोसेसिंग यूनिट

उपभोक्ता इलेक्ट्रॉनिक्स

• स्मार्ट टर्मिनल
• पोर्टेबल इलेक्ट्रॉनिक डिवाइस
• डिस्प्ले मॉड्यूल
• एम्बेडेड सिस्टम

एआई और कंप्यूटिंग संबंधित हार्डवेयर

संभावित अनुप्रयोगों में शामिल हैं:

• एआई एज कंप्यूटिंग डिवाइस
• एम्बेडेड एआई नियंत्रक
• इंटेलिजेंट टर्मिनल हार्डवेयर
• कॉम्पैक्ट कंप्यूटिंग मॉड्यूल

लाभ

स्पेस-सेविंग पीसीबी लेआउट के लिए कॉम्पैक्ट 0.8mm पिच डिज़ाइन

0.5mm पिच संरचना पारंपरिक बड़े पिच कनेक्टरों की तुलना में सीमित पीसीबी क्षेत्र में अधिक सिग्नल संपर्क को एकीकृत करने की अनुमति देती है।

यह इसके लिए उपयुक्त बनाता है:

• कॉम्पैक्ट औद्योगिक नियंत्रक
• एम्बेडेड कंप्यूटिंग सिस्टम
• संचार मॉड्यूल
• स्मार्ट इलेक्ट्रॉनिक डिवाइस

फाइन-पिच BTB कनेक्टर आमतौर पर उन अनुप्रयोगों के लिए चुने जाते हैं जिनके लिए पीसीबी आकार कम करने और घटक घनत्व बढ़ाने की आवश्यकता होती है।

विश्वसनीय पीसीबी-टू-पीसीबी मॉड्यूलर कनेक्शन

पुरुष/महिला मेटिंग डिज़ाइन दो PCBs के बीच प्रत्यक्ष कनेक्शन को सक्षम बनाता है, जो मॉड्यूलर इलेक्ट्रॉनिक आर्किटेक्चर का समर्थन करता है।

विशिष्ट डिज़ाइन लाभों में शामिल हैं:

• कम वायरिंग आवश्यकताएं
• सरलीकृत आंतरिक असेंबली
• बेहतर स्थान उपयोग
• आसान मॉड्यूल एकीकरण

स्वचालित विनिर्माण के लिए SMT संगत

SMT टर्मिनेशन संरचना आधुनिक पीसीबी असेंबली लाइनों के साथ संगतता की अनुमति देती है, जिसमें स्वचालित प्लेसमेंट और रिफ्लो सोल्डरिंग प्रक्रियाएं शामिल हैं।

यह निर्माताओं को अनुकूलित करने में मदद करता है:

• उत्पादन दक्षता
• असेंबली स्थिरता
• पीसीबी विनिर्माण वर्कफ़्लो
