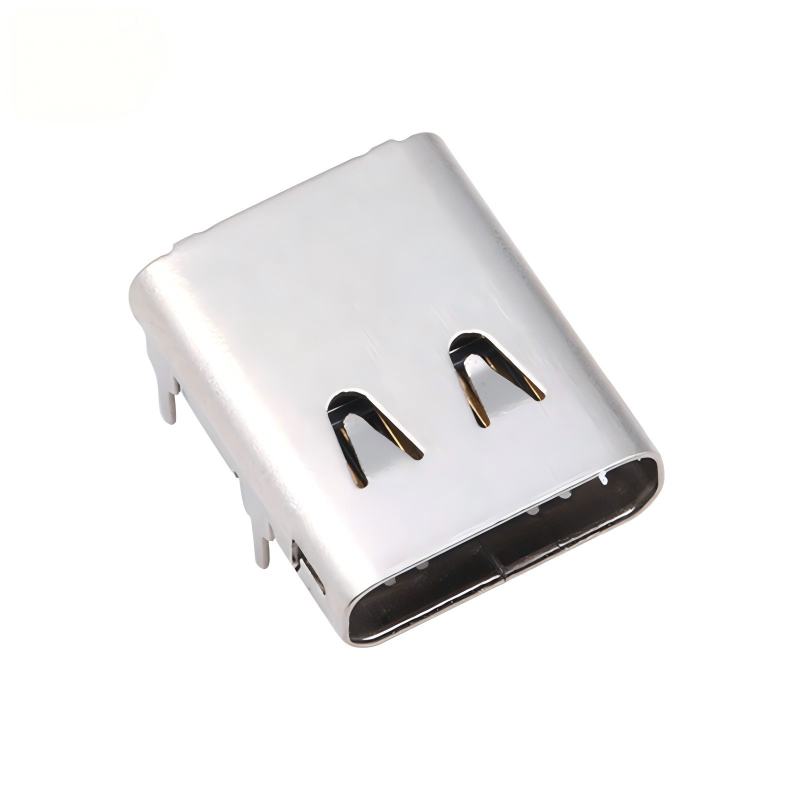

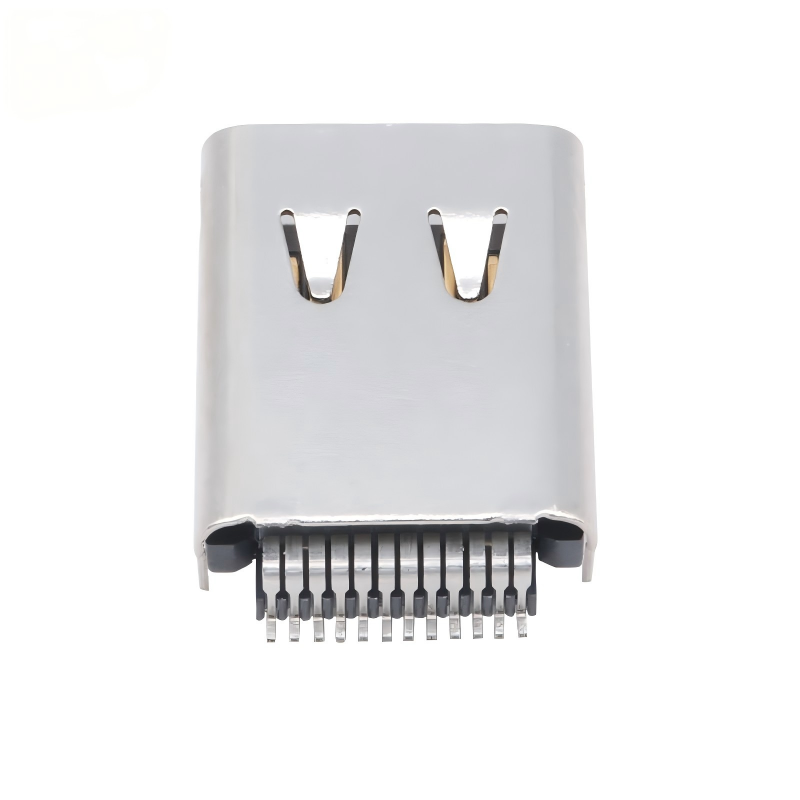

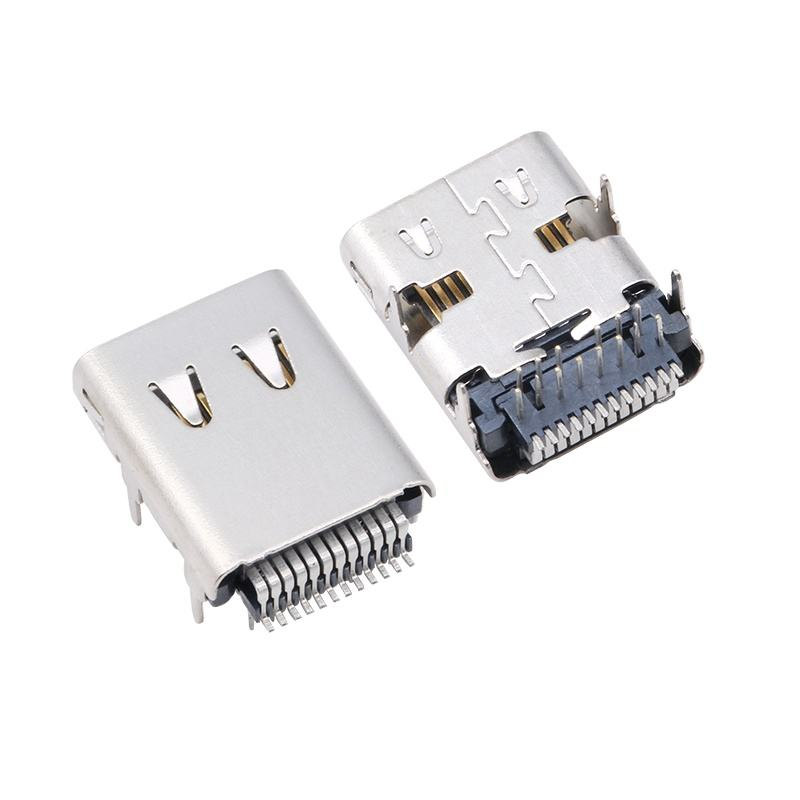

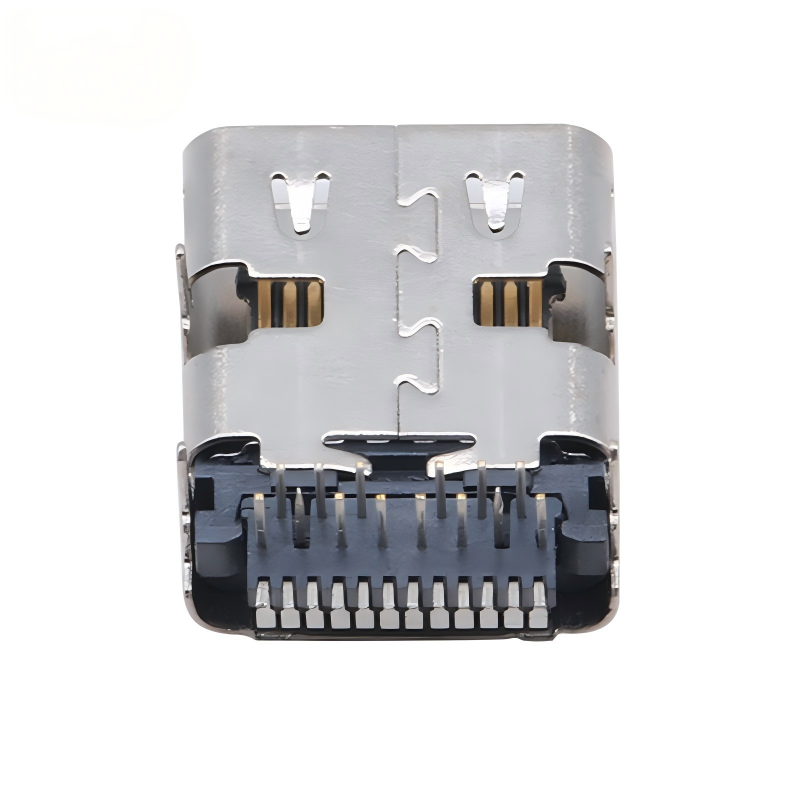

कस्टमाइज़्ड USB 3.2 टाइप-C कनेक्टर 40 Gbps वॉटरप्रूफ U4 सॉकेट 24 पिन SMT DIP PCB फीमेल मेल कनेक्टर फैक्ट्री

उत्पाद की मुख्य विशेषताएं

• 24-पिन फुल-फंक्शन USB टाइप-C इंटरफ़ेस
• USB 3.2 / USB4 हाई-स्पीड डेटा ऐप्लिकेशन्स का समर्थन करता है
• 40Gbps तक डेटा ट्रांसफर (USB4 संस्करण उपलब्ध)
• कठिन परिस्थितियों के लिए वॉटरप्रूफ सीलिंग संरचना
• SMT + DIP हाइब्रिड PCB माउंटिंग डिज़ाइन
• स्थिर सिग्नल कनेक्शन के लिए गोल्ड-प्लेटेड कॉन्टैक्ट्स
• OEM/ODM कस्टमाइज़ेशन उपलब्ध

सामान्य मैकेनिकल विनिर्देश

सामग्री और इलेक्ट्रिकल विशेषताएं

पर्यावरणीय और सोल्डरिंग विनिर्देश

उत्पाद के लाभ

हाई-स्पीड डेटा + पावर एकीकरण

एक टाइप-C इंटरफ़ेस निम्नलिखित को जोड़ता है:

• डेटा ट्रांसमिशन
• पावर चार्जिंग
• मल्टी-फ़ंक्शन विस्तार

कॉम्पैक्ट इलेक्ट्रॉनिक डिज़ाइनों में कई कनेक्टर्स की आवश्यकता को कम करता है।

स्पेस-सेविंग PCB डिज़ाइन

कॉम्पैक्ट टाइप-C फॉर्म फैक्टर इंजीनियरों को निम्नलिखित को अनुकूलित करने में मदद करता है:

• PCB लेआउट
• डिवाइस की मोटाई
• आंतरिक घटक व्यवस्था

लघु और उच्च-घनत्व वाले इलेक्ट्रॉनिक उत्पादों के लिए उपयुक्त।

लचीली कस्टमाइज़ेशन क्षमता

उपलब्ध कस्टमाइज़ेशन विकल्प:

• कनेक्टर ऊंचाई
• वॉटरप्रूफ संरचना
• शेल डिज़ाइन
• पिन कॉन्फ़िगरेशन
• प्लेटिंग मोटाई
• PCB माउंटिंग स्टाइल

कस्टमाइज़्ड कनेक्टर समाधान की आवश्यकता वाले OEM/ODM प्रोजेक्ट्स के लिए उपयुक्त।

अनुप्रयोग

AI और कंप्यूटिंग उपकरण

• AI एज कंप्यूटिंग डिवाइस
• AI टर्मिनल्स
• औद्योगिक AI नियंत्रक
• उच्च-प्रदर्शन कंप्यूटिंग उपकरण

औद्योगिक इलेक्ट्रॉनिक्स

• औद्योगिक नियंत्रक
• स्वचालन उपकरण
• मापन उपकरण
• एम्बेडेड सिस्टम

उपभोक्ता इलेक्ट्रॉनिक्स

• लैपटॉप
• टैबलेट
• स्मार्ट डिवाइस
• डॉकिंग स्टेशन
• पोर्टेबल इलेक्ट्रॉनिक्स

ऑटोमोटिव इलेक्ट्रॉनिक्स

• वाहन इंफोटेनमेंट सिस्टम
• स्मार्ट कॉकपिट मॉड्यूल
• ऑटोमोटिव नियंत्रण उपकरण
• पोर्टेबल वाहन उपकरण

आउटडोर और IoT डिवाइस

• आउटडोर टर्मिनल्स
• स्मार्ट मॉनिटरिंग उपकरण
• IoT गेटवे
• संचार उपकरण

ग्राहक चयन गाइड

1. डेटा गति आवश्यकता की पुष्टि करें

इसके अनुसार कनेक्टर संस्करण चुनें:

• USB 3.2 Gen1
• USB 3.2 Gen2
• USB4 40Gbps

केवल टाइप-C के रूप-रंग के आधार पर चयन न करें; आंतरिक पिन डिज़ाइन और सिग्नल संरचना को आवश्यक प्रोटोकॉल से मेल खाना चाहिए।

2. PCB माउंटिंग डिज़ाइन की जाँच करें

पुष्टि करें:

• SMT या SMT+DIP आवश्यकता
• PCB मोटाई
• इंस्टॉलेशन दिशा
• मैकेनिकल रीइन्फोर्समेंट आवश्यकताएं

3. पर्यावरणीय स्थितियों का मूल्यांकन करें

आउटडोर या औद्योगिक अनुप्रयोगों के लिए, इन पर विचार करें:

• वॉटरप्रूफ स्तर
• धूल से सुरक्षा
• तापमान सीमा
• मैकेनिकल तनाव

4. पावर डिलीवरी आवश्यकताओं को सत्यापित करें

चार्जिंग अनुप्रयोगों के लिए, पुष्टि करें:

• आवश्यक करंट रेटिंग
• PD चार्जिंग विनिर्देश
• थर्मल डिज़ाइन आवश्यकताएं

हमारे लाभ

1 > 15 वर्षों का अनुभव
मेल / फीमेल कनेक्टर के विकास, उत्पादन और विपणन में 15 से अधिक वर्षों का अनुभव; हमारे उत्पाद 63 देशों में 800 से अधिक ग्राहकों को बेचे जाते हैं; इतना ही नहीं, हमने अपने ग्राहकों के लिए फीमेल कनेक्टर्स के 1000 से अधिक मॉडल उपलब्ध कराए हैं।

Amphenol, Huawei, LG, Samsung, Foxconn, और Skyworth हमारे ग्राहक हैं

2 > गुणवत्ता की गारंटी
प्रत्येक अनुभाग में कठोर उत्पादन और गुणवत्ता जांच, हमारे सभी फीमेल कनेक्टर्स के लिए 6 साल की वारंटी प्रदान करते हैं।

3 > 24 घंटे के भीतर उत्तर
कार्य दिवस पर सभी पूछताछों का उत्तर 24 घंटे के भीतर दिया जाएगा।

हमारी सेवा

1. हमारा उद्देश्य आपके लिए कनेक्टर्स की सोर्सिंग को आसान बनाना है।

2. हम आपकी पूछताछ का उत्तर 24 घंटे के भीतर देंगे। ऑनलाइन पूछताछ का स्वागत है

3. हम OEM और ODM सेवाएं प्रदान करते हैं, और किसी भी विशेष कनेक्टर के अनुरोध पर, हम आपके लिए एक नया सांचा बनाएंगे, लेकिन सांचे की लागत दोनों पक्षों द्वारा आधी-आधी वहन की जाएगी।

4. 20 पीस मुफ्त नमूने। दोबारा ऑर्डर करने वाले ग्राहकों के लिए, यदि आवश्यक हो तो हम प्रोटोटाइप प्रोजेक्ट्स के लिए 20 से अधिक पीस नमूने प्रदान करेंगे।

5. हमारा व्यवसाय केवल कनेक्टर आपूर्ति के बारे में नहीं है; यह वादों को पूरा करने के बारे में है।

हमें क्यों चुनें?

1) हमारे उत्पादों या कीमतों से संबंधित आपकी पूछताछ का उत्तर 24 घंटों में दिया जाएगा।

2) धाराप्रवाह अंग्रेजी में आपकी सभी पूछताछों का उत्तर देने के लिए अच्छी तरह से प्रशिक्षित और अनुभवी कर्मचारी

3) OEM और ODM, आपके किसी भी कस्टमाइज़्ड फीमेल कनेक्टर को हम डिज़ाइन करने और उत्पादन में लाने में मदद कर सकते हैं

4) आपके अद्वितीय डिज़ाइन और हमारे कुछ मौजूदा मॉडलों के लिए डिस्ट्रीब्यूटरशिप की पेशकश की जाती है

5) आपके बिक्री क्षेत्र, डिज़ाइन के विचारों और आपकी सभी निजी जानकारी की सुरक्षा

6) हमारे सभी ग्राहकों के लिए उत्तम बिक्री-पश्चात सेवा

FAQ

Q1: क्या यह टाइप-C कनेक्टर 40Gbps डेटा ट्रांसमिशन का समर्थन करता है?

A: अनुकूल नियंत्रकों, केबलों और सिस्टम डिज़ाइनों के साथ उपयोग किए जाने पर कनेक्टर संरचना 40Gbps तक USB4/हाई-स्पीड टाइप-C अनुप्रयोगों का समर्थन करती है।

Q2: क्या यह कनेक्टर वॉटरप्रूफ है?

A: हाँ। यह श्रृंखला एक सीलबंद वॉटरप्रूफ संरचना का उपयोग करती है। अंतिम IP रेटिंग विशिष्ट सीलिंग डिज़ाइन और ग्राहक की आवश्यकताओं पर निर्भर करती है।

Q3: इस USB टाइप-C कनेक्टर की करंट रेटिंग क्या है?

A: चयनित विनिर्देश के आधार पर कनेक्टर VBUS अनुप्रयोगों के लिए 5A करंट रेटिंग तक का समर्थन करता है।

Q4: क्या इस कनेक्टर को कस्टमाइज़ किया जा सकता है?

A:हाँ। कस्टमाइज़ेशन विकल्पों में शामिल हैं:

• वॉटरप्रूफ संरचना
• PCB माउंटिंग डिज़ाइन
• कॉन्टैक्ट प्लेटिंग मोटाई
• शेल डिज़ाइन
• मैकेनिकल आयाम

Q5: कौन से उद्योग आमतौर पर इस कनेक्टर का उपयोग करते हैं?

A: विशिष्ट अनुप्रयोगों में शामिल हैं:

• औद्योगिक इलेक्ट्रॉनिक्स
• AI एज डिवाइस
• ऑटोमोटिव इलेक्ट्रॉनिक्स
• आउटडोर IoT उपकरण
• स्मार्ट टर्मिनल्स
• हाई-स्पीड कंप्यूटिंग पेरिफेरल्स
