उत्पत्ति के प्लेस:
गुआंगडोंग, चीन
ब्रांड नाम:
XTKCONN
प्रमाणन:
CE,SGS,ROHS,ISO9001
मॉडल संख्या:
FPC**-T1T1-00**-C

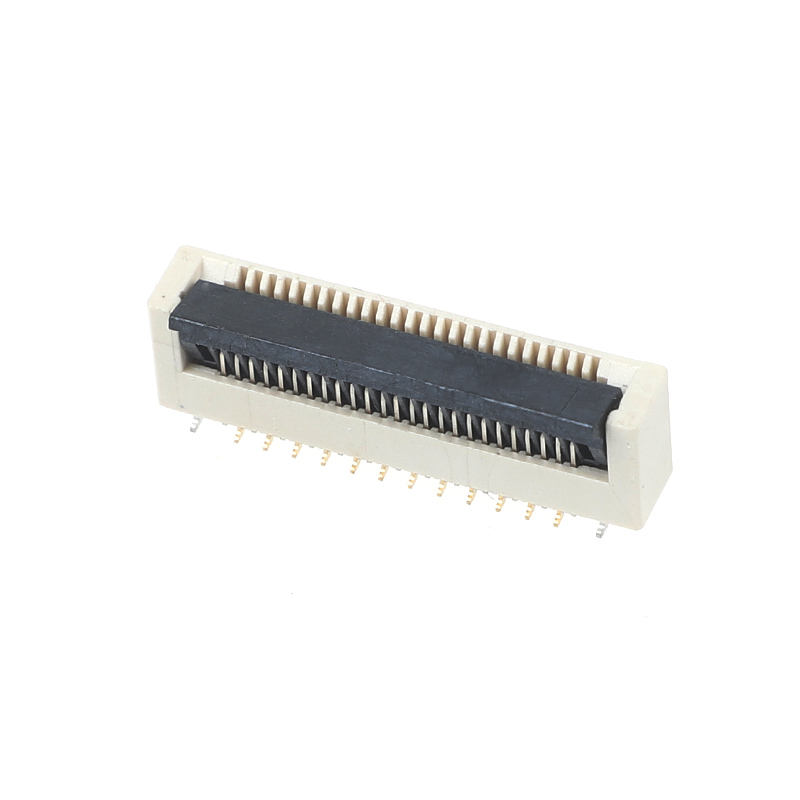

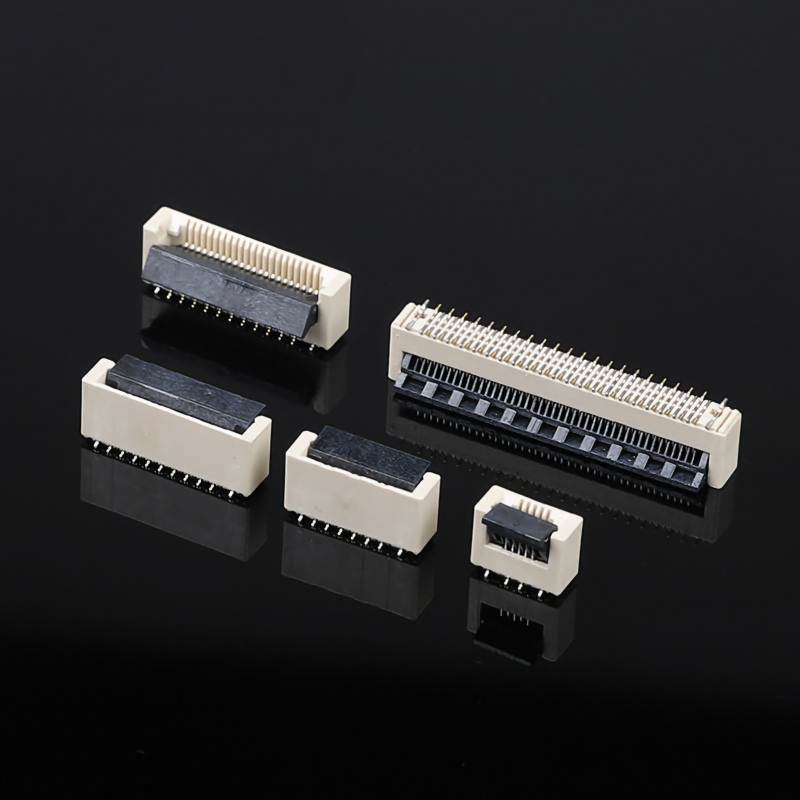

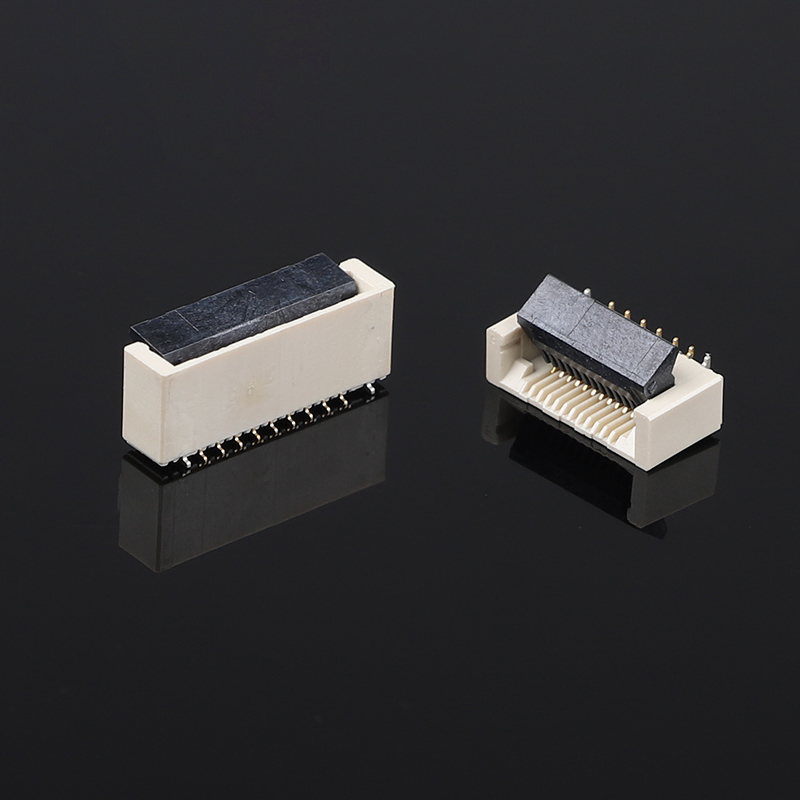

0.5 मिमी पिच 60PIN वर्टिकल पॉजिटिव फुट 5.2H क्लैमशेल बकल फ्लैट कनेक्टर केबल सॉकेट FPC FFC केबल PCB कनेक्टर्स
.
विवरण
सामान्य मैकेनिकल विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद का प्रकार | FPC / FFC केबल कनेक्टर |
| कनेक्टर शैली | क्लैमशेल बकल / फ्लिप लॉक |
| पिच | 0.5 मिमी |
| संपर्कों की संख्या | 60 पिन |
| माउंटिंग प्रकार | SMT सरफेस माउंट |
| माउंटिंग दिशा | वर्टिकल |
| कनेक्टर की ऊंचाई | 5.2 मिमी |
| केबल का प्रकार | FFC / FPC फ्लेक्सिबल केबल |
| केबल मोटाई संगतता | 0.30 मिमी (विशिष्ट) |
| संपर्क स्थिति | वर्टिकल पॉजिटिव संपर्क |
| लॉकिंग संरचना | फ्लिप बकल लॉक |
| लागू PCB मोटाई | लगभग 1.0–1.6 मिमी (मॉडल पर निर्भर) |
| पैकेजिंग | टेप और रील |
सामग्री और विद्युत विशेषताएं
| पैरामीटर | विनिर्देश |
|---|---|
| हाउसिंग सामग्री | LCP / हाई टेम्परेचर थर्मोप्लास्टिक |
| ज्वलनशीलता रेटिंग | UL94V-0 |
| संपर्क सामग्री | कॉपर एलॉय / फॉस्फोर कांस्य |
| संपर्क प्लेटिंग | गोल्ड प्लेटेड |
| टर्मिनल फ़िनिश | टिन / गोल्ड प्लेटिंग विकल्प |
| रेटेड करंट | 0.5A AC/DC (विशिष्ट) |
| रेटेड वोल्टेज | 50V AC/DC (विशिष्ट) |
| संपर्क प्रतिरोध | ≤50mΩ (विशिष्ट) |
| इन्सुलेशन प्रतिरोध | ≥500MΩ (विशिष्ट) |
| विथस्टैंडिंग वोल्टेज | 150V AC (विशिष्ट) |
पर्यावरणीय और सोल्डरिंग दिशानिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| ऑपरेटिंग तापमान | -25°C से +85°C (विशिष्ट) |
| उच्च तापमान प्रतिरोध | लीड-फ्री SMT रीफ्लो प्रक्रिया के लिए उपयुक्त |
| सोल्डरिंग विधि | SMT रीफ्लो सोल्डरिंग |
| असेंबली प्रक्रिया | ऑटोमेटेड पिक एंड प्लेस संगत |
| नमी प्रतिरोध | इंडोर इलेक्ट्रॉनिक उपकरण अनुप्रयोगों के लिए उपयुक्त |
| भंडारण विधि | ड्राई पैकेजिंग अनुशंसित |
0.5 मिमी पिच डिज़ाइन इंजीनियरों को PCB पदचिह्न आवश्यकताओं को कम करते हुए उच्च कनेक्शन घनत्व प्राप्त करने की अनुमति देता है।
क्लैमशेल बकल लॉकिंग संरचना उत्पाद असेंबली और दैनिक संचालन के दौरान केबल प्रतिधारण में सुधार करती है।
स्वचालित PCB असेंबली प्रक्रियाओं के साथ संगत, जो निर्माताओं को उत्पादन दक्षता में सुधार करने और सुसंगत असेंबली गुणवत्ता बनाए रखने में मदद करता है।
कॉम्पैक्ट इलेक्ट्रॉनिक प्रणालियों में डिस्प्ले, कंट्रोल और संचार मॉड्यूल सहित विभिन्न FPC/FFC केबल कनेक्शन आवश्यकताओं का समर्थन करता है।
FPC FFC कनेक्टर क्या है?
FPC FFC फ्लैट कनेक्टर केवल करंट तक सीमित नहीं है, बल्कि आज ऑप्टोइलेक्ट्रॉनिक तकनीक के तीव्र विकास में, ट्रांसमिशन सिग्नल का वाहक प्रकाश है; ग्लास और प्लास्टिक सामान्य सर्किट में तार की जगह लेते हैं, लेकिन ऑप्टिकल सिग्नल पथ भी FPC FFC फ्लैट कनेक्टर का उपयोग करता है। उनका कार्य और सर्किट FPC FFC फ्लैट कनेक्शन कनेक्टर समान हैं।
FFC कनेक्टर और FPC के बीच मुख्य अंतर
उनके निर्माण के संदर्भ में, उनके सर्किट बनने का तरीका अलग है:
1. FPC विभिन्न सिंगल-साइडेड, डबल-साइडेड और मल्टीलेयर संरचनाओं वाला एक प्रकार का फ्लेक्सिबल सर्किट बोर्ड है, जिसे रासायनिक नक्काशी (केमिकल एचिंग) द्वारा FCCL (फ्लेक्सिबल कॉपर-क्लैड फॉइल) द्वारा संसाधित किया जाता है।
2. FFC फ्लैट कॉपर फॉइल के साथ सैंडविच की गई इन्सुलेटिंग फॉइल फिल्म की दो परतों का उपयोग करता है। तैयार उत्पाद सरल और मोटा होता है।
FPC भविष्य का नवाचार रुझान
1. मोटाई। FPC की मोटाई अधिक लचीली और पतली होनी चाहिए।
2. फोल्डिंग प्रतिरोध। मुड़ना FPC की अंतर्निहित विशेषता है। भविष्य का FPC प्रतिरोध अधिक मजबूत होना चाहिए और 10 हजार से अधिक बार होना चाहिए। निश्चित रूप से, इसके लिए बेहतर सबस्ट्रेट्स की आवश्यकता होती है।
3. कीमत। इस स्तर पर, FPC की कीमत PCB की तुलना में काफी अधिक है। यदि FPC की कीमत कम हो जाती है, तो बाजार और व्यापक होगा।
4. प्रक्रिया स्तर। विभिन्न आवश्यकताओं को पूरा करने के लिए, FPC प्रक्रिया को उन्नत किया जाना चाहिए, और न्यूनतम एपर्चर और न्यूनतम लाइनविड्थ/लाइन स्पेसिंग को उच्च आवश्यकताओं को पूरा करना चाहिए।
हमारी सेवा
1. उत्पाद विनिर्देशों की श्रृंखला पूर्ण है, और आवश्यकतानुसार अनुकूलित भी की जा सकती है।
2. आयात उपकरण और उच्च स्तर का स्वचालन, समय पर डिलीवरी। आमतौर पर 7-10 दिन।
3. ISO 9000 और ERP प्रणाली का सख्त कार्यान्वयन, गुणवत्ता और मानक उत्पादन नियंत्रण के अनुसार सामग्रियों की सख्त आपूर्ति। UL प्रमाणन के माध्यम से उत्पाद गुणवत्ता आश्वासन।
4. नि:शुल्क नमूना: 15-20 सेट, लागत प्रभावी; समान गुणवत्ता पर इकाई मूल्य अत्यधिक प्रतिस्पर्धी है
अक्सर पूछे जाने वाले प्रश्न (FAQs)
1, क्या मुझे नमूना (सैंपल) ऑर्डर मिल सकता है?
हाँ, गुणवत्ता का परीक्षण और जांच करने के लिए हम नमूना ऑर्डर का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं।
2, क्या आप हमारी मांग के अनुसार अपने उत्पाद बना सकते हैं?
हाँ, यदि आप हमारे MOQ को पूरा कर सकते हैं तो उत्पादों के विनिर्देशों को अनुकूलित किया जा सकता है।
3, आपके उत्पादों की गुणवत्ता की गारंटी कैसे दी जाती है?
1) हम वादा करते हैं कि गुणवत्ता संबंधी समस्याओं के 30 दिनों के भीतर, हम आपको रिटर्न देंगे।
2) उत्पादन के दौरान सख्त जांच।
3) शिपमेंट से पहले उत्पादों पर सख्त नमूना निरीक्षण, और अक्षत उत्पाद पैकेजिंग सुनिश्चित की जाती है।
4, हमारे उत्पाद प्रमाणन क्या हैं?
ISO9001 और कुछ अन्य ROHS प्रमाणन।
5, मुझे माल कितने समय में मिल सकता है?
अधिकांश सामान हमारे पास स्टॉक में उपलब्ध हैं; भुगतान प्राप्त होने के बाद डिलीवरी का समय लगभग 1-5 दिन है। अनुकूलित आवश्यकताओं के लिए, जैसा कि हमने पुष्टि की है, समय थोड़ा अधिक होगा।
6, आप डिलीवरी के लिए किस प्रकार के लॉजिस्टिक्स का उपयोग करते हैं?
हम मुख्य रूप से DHL, UPS, FEDEX, EMS और अन्य एक्सप्रेस डिलीवरी द्वारा सामान डिलीवर करते हैं। हम ग्राहकों के लिए सबसे अधिक लागत प्रभावी लॉजिस्टिक्स का चयन करेंगे। आपके फारवर्डर द्वारा माल उठाए जाने की सुविधा भी समर्थित है।
7, आपको हमसे क्यों खरीदना चाहिए?
हमारे पास 16 वर्षों का उद्योग अनुभव है। हमारा हजारों कंपनियों के साथ सहयोग है। उत्पाद की गुणवत्ता विश्वसनीय है।
8, आपकी कंपनी मुख्य रूप से कौन से उत्पाद बेचती है?
हमारी कंपनी के मुख्य उत्पादों में FFC/FPC कनेक्टर्स / वेफर कनेक्टर / SIM कार्ड कनेक्टर / मेमोरी कार्ड कनेक्टर / USB कनेक्टर / टाइप C कनेक्टर / HDMI कनेक्टर / RJ45 सीरीज़ / B टू B कनेक्टर और पिन हेडर कनेक्टर्स आदि शामिल हैं।
