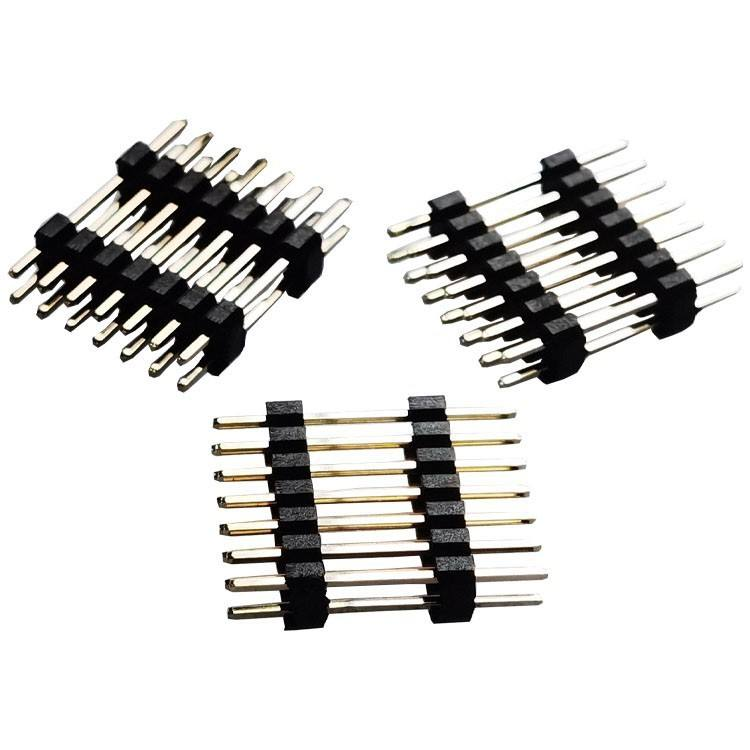

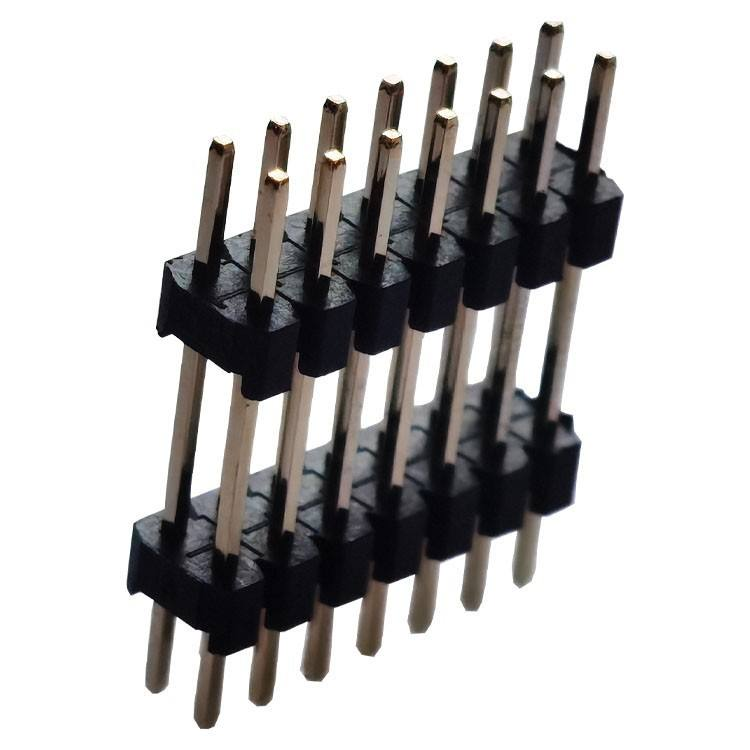

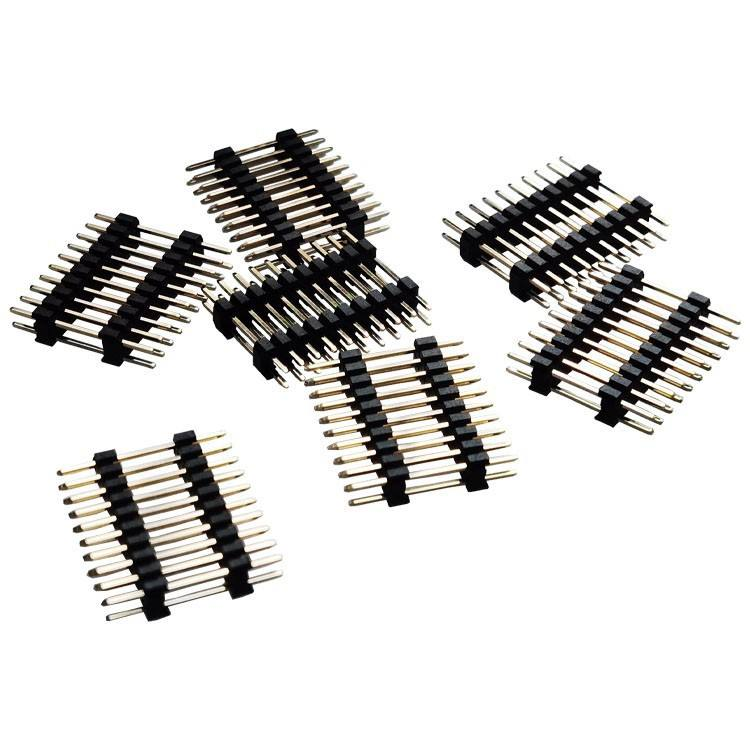

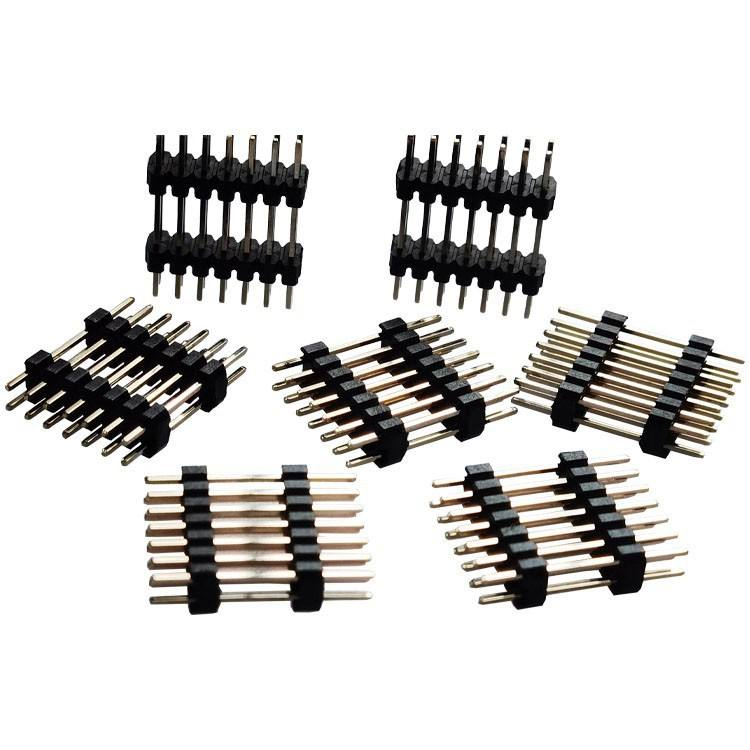

डबल रो 2.0 मिमी पिच फीमेल/मेल हेडर पिन 2-40 पिन गोल्ड प्लेटेड पीसीबीए के लिए

डबल रो 2.0 मिमी पिच फीमेल/मेल हेडर पिन 2-40 पिन गोल्ड प्लेटेड PCBA के लिए

हाइलाइट

• 2.0 मिमी डबल-रो पिच, पिन काउंट कॉन्फ़िगर करने योग्य 2-40P, PCBA बोर्ड-टू-बोर्ड इंटरकनेक्शन के लिए मेल और फीमेल दोनों संस्करण उपलब्ध हैं
• चयनात्मक गोल्ड-प्लेटेड संपर्क बिंदु, कम संपर्क प्रतिरोध, लंबे समय तक सिग्नल स्थिरता के लिए एंटी-ऑक्सीडेशन
• PA6T हाई-टेम्प UL94V-0 हाउसिंग, वेव-सोल्डरिंग और SMT रिफ्लो प्रोसेसिंग का समर्थन करता है
• 2.54 मिमी पिच की तुलना में कॉम्पैक्ट फुटप्रिंट, घनत्व और असेंबली मित्रता को संतुलित करता है
• सख्त पिच टॉलरेंस ±0.05 मिमी, अच्छा मेटिंग अलाइनमेंट, मुख्यधारा के मैचिंग सॉकेट के साथ संगत

उत्पाद विवरण

सामान्य यांत्रिक पैरामीटर

सामग्री और विद्युत विशेषताएँ

पर्यावरण और सोल्डरिंग गाइड

उत्पाद सुविधा

• डुअल-रो लेआउट, पिच 2.0 मिमी, कॉन्फ़िगर करने योग्य पिन रेंज: 2-40P, मेल हेडर और फीमेल हेडर इंटरचेंजेबल मेटिंग सेट
• निकल बैरियर लेयर पर गोल्ड-प्लेटेड संपर्क क्षेत्र, उच्च-विश्वसनीयता सिग्नल पथ के लिए कलंक का प्रतिरोध करता है
• उच्च-तापमान PA6T इंसुलेटर UL94V-0, मानक रिफ्लो सोल्डरिंग थर्मल साइकल का सामना करता है
• एकाधिक माउंटिंग ओरिएंटेशन: स्ट्रेट वर्टिकल, 90° राइट-एंगल थ्रू-होल; अनुरोध पर SMT सरफेस-माउंट विकल्प
• टाइट पिच डायमेंशनल टॉलरेंस मास PCBA उत्पादन में लगातार मेटिंग अलाइनमेंट सुनिश्चित करता है
• ऑटोमेटेड SMT असेंबली लाइनों के लिए ट्यूब पैकेजिंग या टेप-एंड-रील में उपलब्ध
• प्रोजेक्ट-विशिष्ट PCBA लेआउट के लिए कस्टम पिन लंबाई, प्लेटिंग मोटाई और प्लास्टिक ऊंचाई समर्थित

उत्पाद लाभ

1. स्थान-बचत घनत्व: 2.0 मिमी पिच मानक 2.54 मिमी हेडर की तुलना में पीसीबी फुटप्रिंट को कम करता है, असेंबली व्यवहार्यता से समझौता किए बिना कॉम्पैक्ट PCBA लेआउट के लिए आदर्श
2. गोल्ड-प्लेटेड संपर्क विश्वसनीयता: निकल बैरियर बेस-मेटल डिफ्यूजन को रोकता है; गोल्ड सतह ऑक्सीकरण को रोकती है, लंबे सेवा जीवन या बार-बार प्लग-इन की आवश्यकता वाले उपकरणों के लिए उपयुक्त
3. प्रक्रिया-अनुकूल सामग्री: PA6T हाई-टेम्प हाउसिंग रिफ्लो/वेव सोल्डरिंग के दौरान वार्पेज का प्रतिरोध करता है, बड़े पैमाने पर उत्पादन में कम PCBA अस्वीकृति दर
4. व्यापक कॉन्फ़िगरेशन: लचीला पिन काउंट 2-40P, एकाधिक माउंटिंग फॉर्म, आपके पीसीबी फुटप्रिंट से मेल खाने के लिए कस्टम पिन लंबाई और प्लेटिंग मोटाई
5. लागत-प्रदर्शन संतुलन: बहुमुखी सामान्य-उद्देश्य बोर्ड-टू-बोर्ड कनेक्टर, मानक भागों के लिए छोटी लीड-टाइम, OEM परियोजनाओं के लिए प्रतिस्पर्धी MOQ

आवेदन

• औद्योगिक नियंत्रण: पीएलसी मॉड्यूल, सेंसर इंटरफ़ेस बोर्ड, औद्योगिक गेटवे PCBA
• एम्बेडेड इलेक्ट्रॉनिक्स: सिंगल-बोर्ड कंप्यूटर, पेरिफेरल मॉड्यूल इंटरकनेक्शन
• उपभोक्ता इलेक्ट्रॉनिक्स: स्मार्ट होम हार्डवेयर, IoT टर्मिनल मेन-सब-बोर्ड कनेक्शन
• परीक्षण और माप उपकरण: परीक्षण फिक्स्चर आंतरिक सिग्नल लिंक
• ऑटोमोटिव सहायक इलेक्ट्रॉनिक्स, चिकित्सा सहायक नियंत्रण बोर्ड (केवल सिग्नल-स्तरीय सर्किट)

अनुकूलन विकल्प

1. पिन मात्रा की पुष्टि करें: अपने सिग्नल और पावर चैनल गणना के अनुसार 2-40P का चयन करें; मेटिंग करते समय मेल और फीमेल हेडर को स्थिति गणना से मेल खाना चाहिए
2. माउंटिंग शैली तय करें: वर्टिकल स्टैकिंग के लिए स्ट्रेट वर्टिकल; समानांतर पीसीबी-टू-पीसीबी कनेक्शन के लिए 90° राइट-एंगल; उच्च-घनत्व सरफेस-माउंट लेआउट के लिए SMT
3. प्लेटिंग निर्दिष्ट करें: लंबे जीवन / उच्च-विश्वसनीयता वाले उपकरणों के लिए गोल्ड प्लेटिंग चुनें; लागत-संवेदनशील स्थिर-कनेक्शन परियोजनाओं के लिए टिन-प्लेटेड विकल्प उपलब्ध है
4. सोल्डरिंग स्थिति की जाँच करें: हाउसिंग विरूपण को रोकने के लिए रिफ्लो पीक तापमान ≤260 ℃ /10 सेकंड की पुष्टि करें
5. पीसीबी पैड फुटप्रिंट सत्यापित करें: पीसीबी जारी करने से पहले आपूर्तिकर्ता अनुशंसित फुटप्रिंट से मेल खाएं; यदि आपको कस्टम पिन लंबाई या प्लास्टिक ऊंचाई की आवश्यकता है तो हमें सूचित करें
6. पैकेजिंग चयन: ऑटो-इन्सर्ट SMT के लिए टेप-एंड-रील चुनें; मैनुअल असेंबली के लिए ट्यूब पैकिंग

चरण कस्टम प्रक्रिया

1. आवश्यकता संग्रह → 2. तकनीकी मूल्यांकन और कोटेशन → 3. 3D ड्राइंग समीक्षा और पुष्टि → 4. मोल्ड / टूलिंग और प्रोटोटाइप → 5. नमूना परीक्षण (संपर्क आर, प्रतिधारण, रिफ्लो) और अनुमोदन → 6. बड़े पैमाने पर उत्पादन → 7. अंतिम क्यूसी और शिपमेंट।

हमारी सेवा

नमूना उपलब्धता और नीति

नमूने हमारे ग्राहकों को उनके अनुरोध पर मुफ्त में भेजे जाते हैं, जब तक कि वे माल ढुलाई का भुगतान करने को तैयार हों, या हम कुछ पुराने ग्राहकों के लिए अपनी ओर से माल ढुलाई का भुगतान कर सकते हैं, या ग्राहक अग्रिम भुगतान कर सकता है, और हम अपने कूरियर के साथ नमूने भी भेज सकते हैं।

गारंटी/वारंटी/नियम और शर्तें

हम उत्पाद गुणवत्ता की गारंटी प्रदान करते हैं।
15-दिन की त्वरित डिलीवरी का आश्वासन दिया जाता है।
भुगतान की शर्तें टी/टी में शामिल हैं, लेकिन यह एल/सी, पेपैल, वेस्टर्न यूनियन, और अधिक जैसे बातचीत के अधीन है।

बिक्री के बाद सेवा

हम अपने कार्यालयों और मुख्यालय के नेटवर्क के माध्यम से उत्कृष्ट सेवा प्रदान करते हैं।
हमारे मार्केटिंग बिक्री विभाग से फोन या ई-मेल द्वारा संपर्क करें, या यदि सुविधाजनक हो, तो हमारे कार्यालय में आएं।
अनुकूल सेवा के अलावा, हम सबसे प्रतिस्पर्धी मूल्य और लचीली शेड्यूलिंग प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: आपका MOQ क्या है?

ए: हमारा MOQ आमतौर पर 1000 पीसी होता है, लेकिन हम परीक्षण के लिए छोटे ऑर्डर मात्रा स्वीकार करते हैं।

प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?

ए: हमारे कारखाने में आपका स्वागत है, और हम आपको अपनी पेशेवर उत्पादन प्रक्रिया दिखाएंगे, और उम्मीद है कि हम आपके साथ दीर्घकालिक सहयोग कर पाएंगे।

प्रश्न: आपका नमूना समय क्या है? आपका डिलीवरी समय क्या है?

ए: नमूनों के लिए 7 दिन, और बड़े पैमाने पर उत्पादन के लिए 15-20 दिन। यह मात्रा पर निर्भर करता है।

प्रश्न: मैं अपने माल का निरीक्षण कैसे करूँ?

ए: आप कारखाने का दौरा करके, या किसी तीसरे पक्ष से निरीक्षण करवाकर, या चित्र निरीक्षण द्वारा निरीक्षण कर सकते हैं।

प्रश्न: मेरे देश में शिपिंग का कितना खर्च आता है?

ए: माल ढुलाई कंपनी द्वारा आपके सकल वजन और सीबीएम के आधार पर माल ढुलाई दी जाएगी।

प्रश्न: मुझे कैसे पता चलेगा कि आपने मेरा ऑर्डर भेज दिया है?

ए: ट्रैकिंग नंबर (डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस, आदि), एयर वे बिल, या बी/एल बाय सी आपको जैसे ही आपका माल भेज दिया जाएगा, भेजा जाएगा। हम डिलीवरी पर भी नज़र रखते हैं और आपको सूचित करते रहते हैं। सहायक बिक्री के बाद सेवा प्रदान की जाती है। हम जो बेचते हैं उसका समर्थन करते हैं।

प्रश्न: क्या मैं व्यक्तिगत/अनुकूलित उत्पाद बना सकता हूँ?

 ए: निश्चित रूप से, बस हमें अपना ड्राइंग या नमूना भेजें।
