ब्रांड नाम:
XTKCONN
प्रमाणन:
CE,SGS,ROHS,ISO9001
मॉडल संख्या:
महिला शीर्षलेख

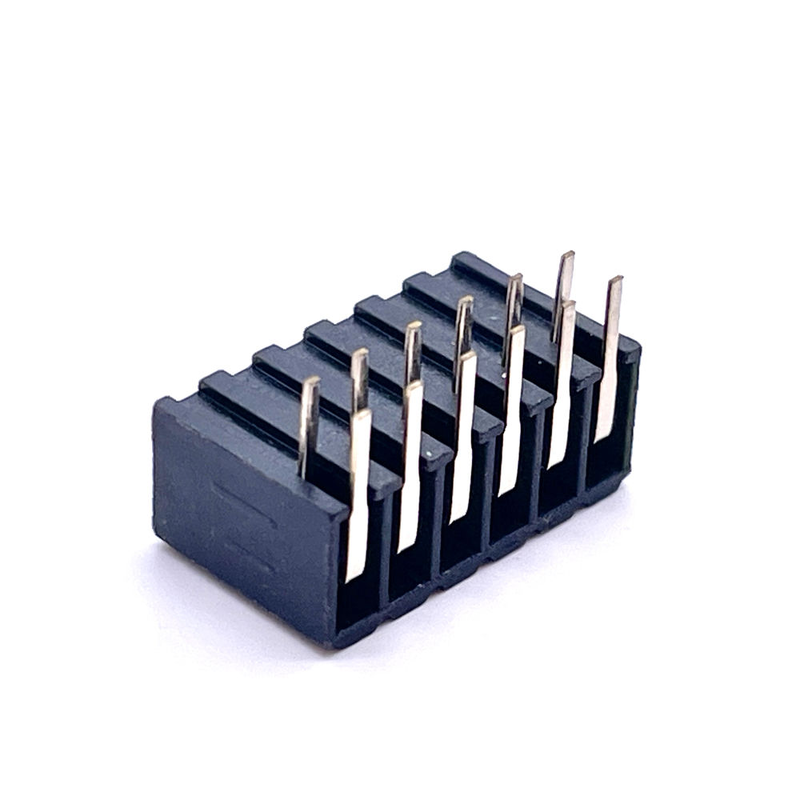

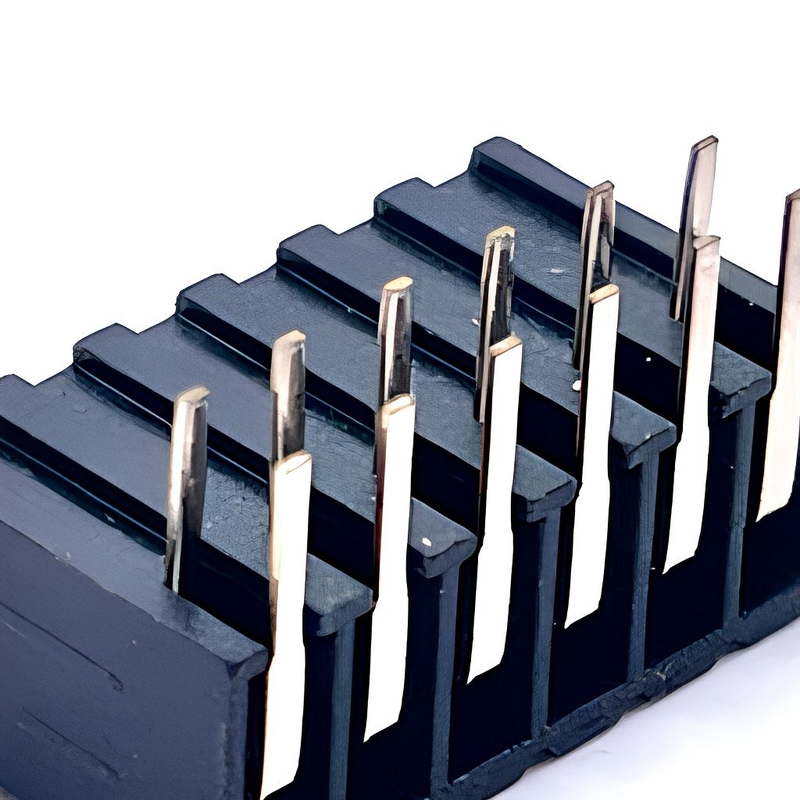

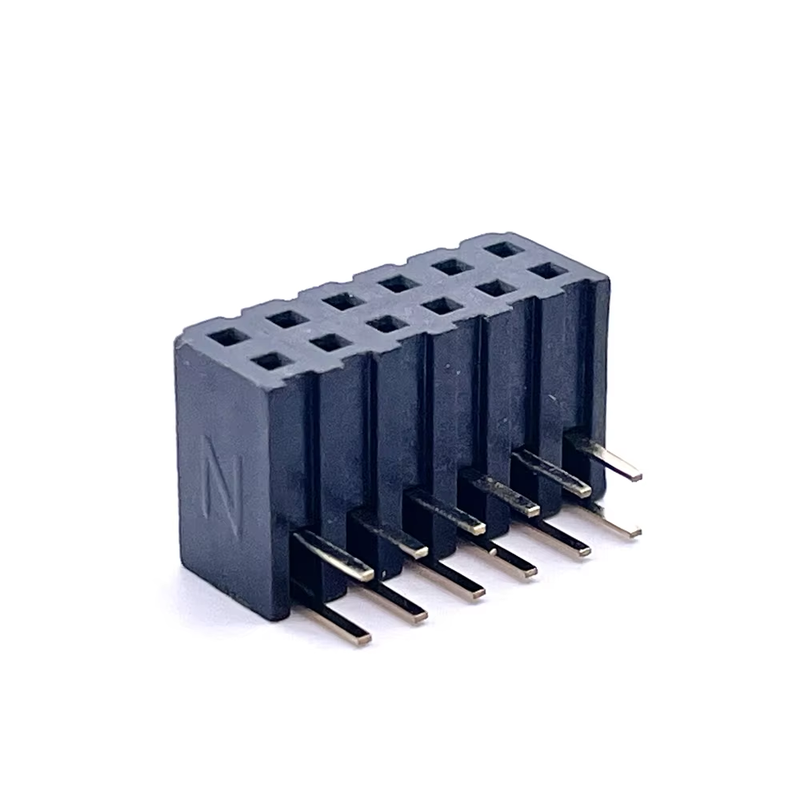

सुरक्षित लॉकिंग, कम मेटेड ऊंचाई और कंपन-प्रतिरोधी कनेक्शन डिज़ाइन के साथ कॉम्पैक्ट 12-पिन फीमेल हेडर।
ऑटोमोटिव पीसीबी पैनल, ऑडियो इंटरफेस, कंट्रोल यूनिट और कॉम्पैक्ट इलेक्ट्रॉनिक असेंबली के लिए डिज़ाइन किया गया है जहाँ स्थान, प्रतिधारण और कनेक्शन स्थिरता महत्वपूर्ण हैं।
2.0 मिमी पिच | 12-पिन फीमेल हेडर — स्थान-सीमित पीसीबी डिज़ाइन के लिए कॉम्पैक्ट लेआउट।
ZIF / नॉन-ZIF लॉकिंग विकल्प — मेटिंग आवृत्ति, केबल प्रतिधारण और असेंबली आवश्यकताओं के अनुसार लॉकिंग संरचना चुनें।
स्थिर मेटिंग प्रतिधारण — लॉकिंग संरचना यांत्रिक झटके और कंपन के तहत कनेक्टर अलगाव और संपर्क आंदोलन को रोकने में मदद करती है।
कम मेटेड ऊंचाई — कॉम्पैक्ट पीसीबी और पैनल असेंबली के लिए अनुकूलित; मेटिंग सिस्टम के लिए सटीक ऊंचाई को अनुकूलित किया जा सकता है।
कंपन-प्रतिरोधी डिज़ाइन — ऑटोमोटिव और उपकरण वातावरण के लिए उपयुक्त जहाँ बार-बार कंपन संपर्क इंटरफ़ेस पर सूक्ष्म गति का कारण बन सकता है।
ब्रास संपर्क — चालकता, यांत्रिक शक्ति और निर्माण क्षमता का एक व्यावहारिक संतुलन प्रदान करते हैं।
पीसीबी / पैनल एकीकरण — विभिन्न माउंटिंग और असेंबली आवश्यकताओं के लिए कॉन्फ़िगरेशन में उपलब्ध है।
| पैरामीटर | विनिर्देश |
|---|---|
| कनेक्टर प्रकार | 12-पिन फीमेल हेडर |
| पिच | 2.0 मिमी |
| संपर्क सामग्री | ब्रास |
| संपर्क चढ़ाना | गोल्ड / टिन विकल्प उपलब्ध |
| रेटेड करंट | एप्लिकेशन-निर्भर; संपर्क आकार और चढ़ाना द्वारा पुष्टि करें |
| रेटेड वोल्टेज | एप्लिकेशन-निर्भर |
| संपर्क प्रतिरोध | अंतिम संपर्क डिज़ाइन के अनुसार उपलब्ध |
| इन्सुलेशन प्रतिरोध | ≥1,000 MΩ इस कनेक्टर वर्ग के लिए विशिष्ट |
| डाइलेक्ट्रिक विदस्टैंडिंग वोल्टेज | अंतिम डिज़ाइन के अनुसार उपलब्ध |
| सिग्नल प्रकार | पावर / सिग्नल / कंट्रोल |
| पीसीबी इंटरफ़ेस | थ्रू-होल / एसएमटी विकल्प उपलब्ध |
| पैरामीटर | विनिर्देश |
|---|---|
| पदों की संख्या | 12 |
| मेटिंग सिस्टम | फीमेल-टू-मेल / केबल-टू-बोर्ड कॉन्फ़िगरेशन के आधार पर |
| लॉकिंग तंत्र | ZIF या नॉन-ZIF |
| लॉकिंग फ़ंक्शन | सुरक्षित मेटिंग के लिए यांत्रिक प्रतिधारण |
| मेटेड ऊंचाई | लो-प्रोफाइल डिज़ाइन; मेटिंग आवश्यकता के अनुसार अनुकूलित |
| माउंटिंग | पीसीबी / पैनल माउंट |
| मेटिंग चक्र | अंतिम संपर्क और लॉकिंग संरचना के अनुसार परिभाषित |
| कंपन प्रतिरोध | कंपन-प्रवण अनुप्रयोगों के लिए डिज़ाइन किया गया; ग्राहक परीक्षण विनिर्देश के लिए योग्यता उपलब्ध |
| शॉक प्रतिरोध | एप्लिकेशन योग्यता आवश्यकताओं के अनुसार उपलब्ध |
| कीइंग / ध्रुवीकरण | उपलब्ध |
| कस्टम ज्यामिति | समर्थित |
| पैरामीटर | विनिर्देश |
|---|---|
| संपर्क सामग्री | ब्रास |
| इन्सुलेटर | इंजीनियरिंग थर्मोप्लास्टिक |
| ज्वलनशीलता | UL94 V-0 विकल्प उपलब्ध |
| संपर्क फिनिश | गोल्ड / टिन विकल्प |
| ऑपरेटिंग तापमान | -40°C से +105°C विशिष्ट; उच्च तापमान वाले संस्करण उपलब्ध |
| संक्षारण प्रतिरोध | एप्लिकेशन वातावरण के अनुसार चयनित चढ़ाना विकल्प |
| ऑटोमोटिव उपयोग | एप्लिकेशन योग्यता के अधीन ऑटोमोटिव इलेक्ट्रॉनिक असेंबली के लिए उपयुक्त |
| RoHS | उपलब्ध |
| REACH | उपलब्ध |
| हैलोजन-मुक्त | अनुरोध पर उपलब्ध |
2.0 मिमी पिच
12-पिन फीमेल कॉन्फ़िगरेशन
ब्रास संपर्क
ZIF / नॉन-ZIF लॉकिंग विकल्प
कम मेटेड ऊंचाई
कंपन-प्रतिरोधी प्रतिधारण डिज़ाइन
पीसीबी / पैनल माउंटिंग विकल्प
गोल्ड/टिन चढ़ाना विकल्प
ऑटोमोटिव-ग्रेड सामग्री विकल्प
RoHS / REACH अनुपालन विकल्प
कस्टम फुटप्रिंट और हाउसिंग आयाम
ट्यूब / रील पैकेजिंग
प्रोटोटाइप और बड़े पैमाने पर उत्पादन समर्थन
उत्पाद लाभ
The ZIF / नॉन-ZIF लॉकिंग संरचना कनेक्टर और उसके मेटिंग घटक के बीच नियंत्रित मेटिंग और प्रतिधारण बनाए रखने के लिए डिज़ाइन की गई है।
यह ऑटोमोटिव पीसीबी असेंबली में विशेष रूप से उपयोगी है जहाँ कंपन, झटके और बार-बार यांत्रिक गति कनेक्टर प्रतिधारण को प्रभावित कर सकती है।
एक कम मेटेड ऊंचाई इंजीनियरों को 2.0 मिमी पिच को बदले बिना ऊर्ध्वाधर स्थापना स्थान बचाने में मदद करती है।
यह कनेक्टर को कॉम्पैक्ट कंट्रोल बोर्ड, ऑडियो मॉड्यूल, इंस्ट्रूमेंट पैनल और स्थान-सीमित इलेक्ट्रॉनिक असेंबली के लिए उपयुक्त बनाता है।
ब्रास संपर्क वर्तमान, सिग्नल और पर्यावरणीय आवश्यकताओं के अनुसार विभिन्न चढ़ाना विकल्पों का समर्थन करते हुए यांत्रिक शक्ति और स्थिर संपर्क ज्यामिति प्रदान करते हैं।
विभिन्न टर्मिनेशन और पैकेजिंग विकल्प एक ही मूल कनेक्टर अवधारणा को अनुकूलित करने की अनुमति देते हैं:
स्वचालित एसएमटी असेंबली
पीसीबी थ्रू-होल असेंबली
मैनुअल उत्पादन
ऑटोमोटिव पैनल असेंबली
कम-वॉल्यूम इंजीनियरिंग बिल्ड
यह 2.0 मिमी पिच 12-पिन फीमेल हेडर एक के रूप में विकसित किया जा सकता है TE कनेक्टिविटी, हिरोज़े और अन्य अंतरराष्ट्रीय कनेक्टर निर्माताओं से तुलनीय कनेक्टर परिवारों के लिए वैकल्पिक स्रोत, मिलान के अधीन:
पिच
पिन गणना
संपर्क व्यवस्था
पीसीबी फुटप्रिंट
मेटेड ऊंचाई
लॉकिंग विधि
संपर्क चढ़ाना
विद्युत रेटिंग
यांत्रिक लिफाफा
प्रतिस्थापन परियोजनाओं के लिए, इंजीनियर प्रदान कर सकते हैं मूल भाग संख्या, ड्राइंग, या पीसीबी फुटप्रिंट। हम आयामी संगतता की जांच कर सकते हैं और एक मिलान कॉन्फ़िगरेशन की सिफारिश कर सकते हैं।
महत्वपूर्ण: “संगत / वैकल्पिक” का अर्थ है कि यांत्रिक और विद्युत आवश्यकताओं के आधार पर एक प्रतिस्थापन का मूल्यांकन किया जा सकता है। इसका मतलब हर अंतरराष्ट्रीय भाग संख्या के साथ सार्वभौमिक ड्रॉप-इन संगतता नहीं है।
ऑटोमोटिव कंट्रोल पैनल
इंस्ट्रूमेंट क्लस्टर
इन्फोटेनमेंट सिस्टम
ऑडियो कंट्रोल मॉड्यूल
वाहन संचार मॉड्यूल
बॉडी कंट्रोल इलेक्ट्रॉनिक्स
आंतरिक इलेक्ट्रॉनिक पैनल
कंट्रोल बोर्ड
ऑडियो उपकरण
एम्बेडेड कंट्रोलर
डिस्प्ले मॉड्यूल
औद्योगिक इंटरफेस
कॉम्पैक्ट पीसीबी असेंबली
अक्सर पूछे जाने वाले प्रश्न
प्र: क्या मुझे कुछ नमूने मिल सकते हैं?
ए: हाँ, कुछ नमूने मुफ़्त हैं।
प्र: यदि मेरे पास कोई तकनीकी प्रश्न है तो मुझे किससे संपर्क करना चाहिए?
ए: हमारे पास इन-हाउस तकनीकी बिक्री प्रतिनिधियों की एक अनुभवी टीम है। वे आपके किसी भी प्रश्न का उत्तर देने और आपकी परियोजना में सहायता करने के लिए तैयार हैं।
प्र: यदि माल प्राप्त होने पर खराब उत्पाद होते हैं, तो इससे कैसे निपटा जाए?
1. शिपिंग से पहले माल का खराब होना असंभव है; हमारे पास यह पुष्टि करने के लिए कई जांचें हैं कि उत्पादों में कोई समस्या नहीं है। फिर, यदि ऐसा हुआ, तो हम जिम्मेदारी लेंगे।
2. पहला: यह क्यों होगा, कैसे होगा, और भविष्य में इसे कैसे नियंत्रित किया जाए; आपकी जांच के लिए एक तालिका प्रदान की जाएगी।
3. दूसरा: समाधान पर चर्चा करें।
4. अंत में: यदि माल वापस किया जाता है और बदला जाता है या किसी भी नुकसान के लिए हम सभी शुल्क वहन करेंगे।
प्र: आप मेरे माल के अधिकारों की गारंटी कैसे देते हैं?
ए: ऑर्डर का अनुरोध के अनुसार सटीक व्यवस्था की जाएगी; हम डिलीवरी से पहले पैकिंग और मात्रा की दोबारा जांच करेंगे। साथ ही, यदि आवश्यक हो या आवश्यक हो तो हम आपके माल की तस्वीरें लेंगे।
प्र: कौन सा भुगतान स्वीकार किया जा सकता है:
1. भुगतान की शर्तें मात्रा और उत्पादों के आधार पर लचीली हो सकती हैं।
2. आमतौर पर, नए ग्राहकों के लिए, हम शिपिंग से पहले 100% टी/टी या शिपिंग से पहले 30% टी/टी अग्रिम पसंद करते हैं।
