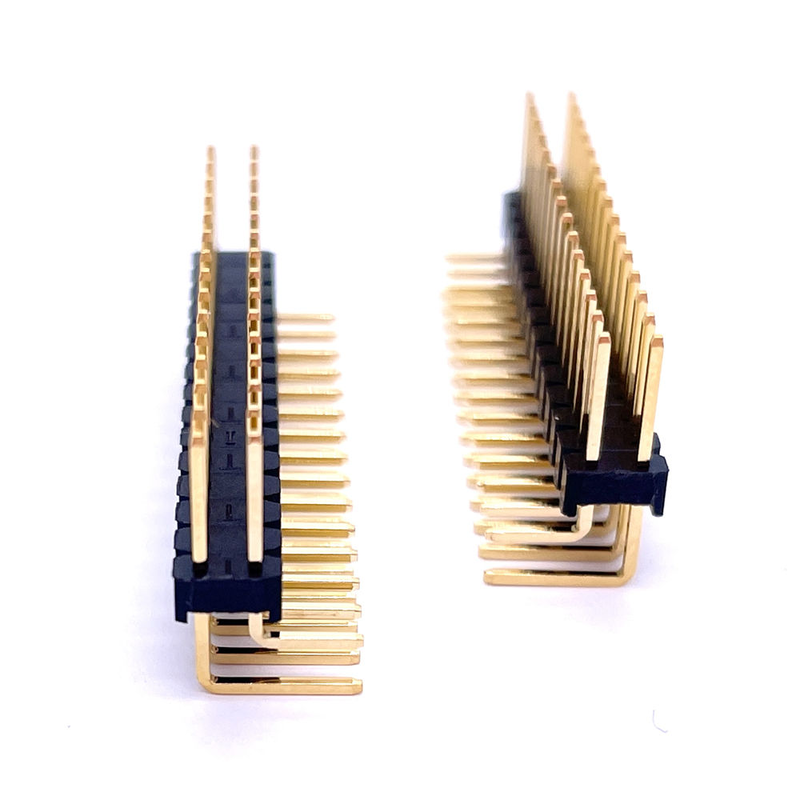

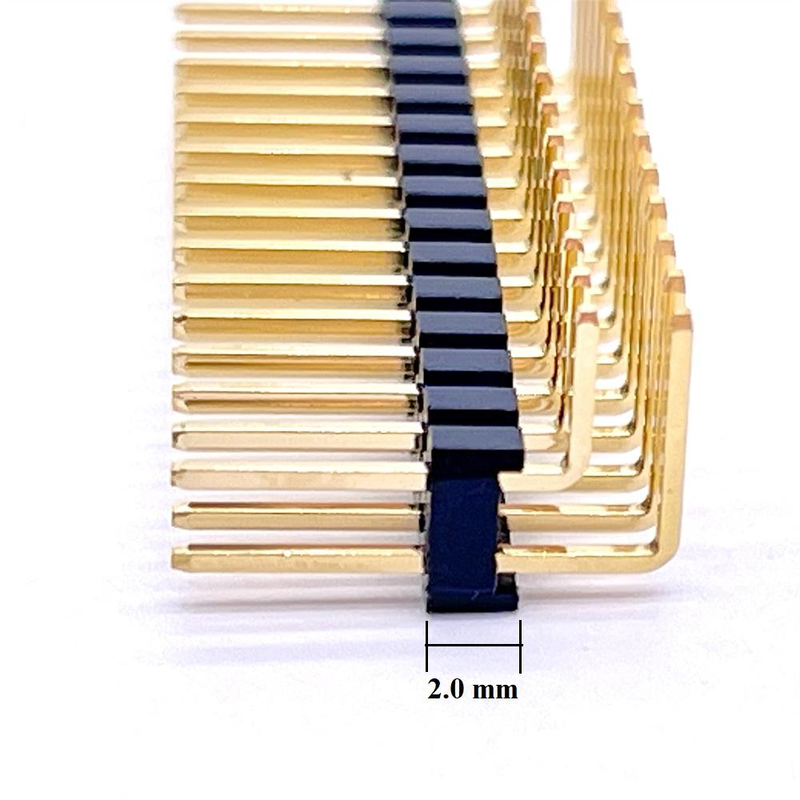

ब्रास कॉन्टैक्ट IP68 40-पिन 2.0 मिमी पिच डुअल रो प्लास्टिक PCB राइट एंगल पिन हेडर

ब्रास कॉन्टैक्ट IP68 40-पिन 2.0 मिमी पिच डुअल रो प्लास्टिक PCB राइट एंगल पिन हेडर

मुख्य विशेषताएं

• एकाधिक माउंटिंग विकल्प: स्ट्रेट / राइट-एंगल / SMT संस्करण उपलब्ध
• पूरी तरह से अनुकूलन योग्य प्लास्टिक इंसुलेटर ऊंचाई, पिन लंबाई और हाउसिंग आयाम
• स्वचालित असेंबली लाइन के लिए SMT पिक-एंड-प्लेस कैप उपलब्ध
• SMT-लाइन डायरेक्ट फीडिंग के लिए टेप और रील और ट्यूब पैकेजिंग विकल्प
• IP68 वाटरप्रूफ रेटिंग, ब्रास कॉन्टैक्ट मटेरियल, डुअल-रो 40-पिन, 2.0 मिमी पिच, राइट-एंगल PCB माउंटिंग
• विशेष प्रोजेक्ट आवश्यकताओं के लिए OEM / ODM कस्टम संशोधन का समर्थन करें

उत्पाद विवरण

क्रॉस-रेफरेंस और वैकल्पिक प्रतिस्थापन

Molex, JAE, Samtec 2.0 मिमी डुअल-रो राइट-एंगल पिन हेडर श्रृंखला से प्रमुख अंतरराष्ट्रीय श्रृंखलाओं के लिए प्रत्यक्ष कार्यात्मक ड्रॉप-इन प्रतिस्थापन।

नोट: क्रॉस-मॉडल प्रतिस्थापन से बचने के लिए फुटप्रिंट, पिन लंबाई, प्लेटिंग विनिर्देश और वाटरप्रूफ आवश्यकता को सत्यापित करें। हम आपके PCB सत्यापन के लिए ड्राइंग और 3D फ़ाइल प्रदान करते हैं ताकि पुनः डिज़ाइन जोखिम से बचा जा सके।

उत्पाद सुविधा

1. IP68 सील संरचना, धूल-प्रूफ और वाटरप्रूफ कठोर बाहरी/औद्योगिक वातावरण के लिए
2. ब्रास संपर्क स्थिर चालकता और विश्वसनीय सिग्नल ट्रांसमिशन प्रदान करते हैं
3. राइट-एंगल 90-डिग्री डिज़ाइन कॉम्पैक्ट एनक्लोजर लेआउट के लिए PCB वर्टिकल स्पेस बचाता है
4. उच्च-तापमान UL94V-0 प्लास्टिक हाउसिंग SMT रिफ्लो सोल्डरिंग को सहन करता है
5. पिक-एंड-प्लेस कैप उच्च-गति SMT स्वचालित माउंटिंग के लिए संगत
6. लचीला आयाम अनुकूलन: पिन लंबाई, इंसुलेटर ऊंचाई, माउंटिंग शैली

उत्पाद लाभ

1. फैक्टरी-डायरेक्ट ODM/OEM, अधिकांश वेरिएंट के लिए बड़े नॉन-रिकरिंग टूलिंग लागत के बिना कस्टम आयाम
2. डुअल-विकल्प पैकेजिंग: ट्यूब / टेप और रील, आपके मौजूदा SMT पिक-एंड-प्लेस मशीनों के लिए तैयार
3. सख्त IP68 सीलिंग सत्यापन, कंपन और नमी की स्थिति में स्थिर प्रदर्शन
4. मानक भागों के लिए छोटी लीड-टाइम; R&D प्रोटोटाइप सत्यापन के लिए तेज नमूना समर्थन
5. RoHS-REACH अनुपालन, वैश्विक इलेक्ट्रॉनिक उत्पाद बाजार पहुंच आवश्यकताओं को पूरा करता है

अनुप्रयोग

• औद्योगिक नियंत्रण उपकरण, बाहरी IoT सेंसिंग हार्डवेयर
• वाटरप्रूफ सेंसर मॉड्यूल, बाहरी निगरानी उपकरण
• वाहन-माउंट सहायक इलेक्ट्रॉनिक्स, कठोर-स्थिति बोर्ड-से-बोर्ड कनेक्शन
• मेडिकल वाटरप्रूफ उपकरण, पोर्टेबल फील्ड इंस्ट्रूमेंट्स
• सुरक्षा निगरानी, ​​बाहरी संचार टर्मिनल हार्डवेयर

पैकेजिंग विधि

1. ट्यूब पैकिंग: मैनुअल असेंबली / छोटे-बैच प्रोटोटाइप परीक्षण के लिए। स्वचालित SMT पिक-एंड-प्लेस के लिए उपयुक्त नहीं।
2. टेप और रील (एम्बॉस्ड कैरियर टेप): EIA-481 मानक के अनुरूप, SMT पिक-एंड-प्लेस कैप के साथ फिट किया गया। उच्च-मात्रा स्वचालित उत्पादन के लिए सीधे SMT मशीन पर लोड किया जा सकता है।

ऑर्डर प्लेसमेंट पर कृपया पैकेजिंग प्रकार निर्दिष्ट करें।

लीड टाइम

• नमूने: 3 कार्य दिवस
• बड़े पैमाने पर उत्पादन ऑर्डर: 1-3 सप्ताह (अनुकूलन जटिलता और सामग्री स्टॉक के अधीन)

फैक्टरी प्रमाणन और कस्टम सेवा

• प्रमाणन: ISO9001, RoHS, REACH अनुपालन। अनुरोध पर प्रासंगिक प्रमाणन दस्तावेज उपलब्ध हैं।
• नमूना नीति:निःशुल्क नमूने / तेज नमूना आउटपुट का समर्थन करें
• MOQ: मानक मॉडल कम MOQ; अनुकूलित भागों MOQ टूलिंग आवश्यकताओं पर निर्भर करता है।
• कस्टम सेवा: पिन गणना, पिन लंबाई, इंसुलेटर ऊंचाई, प्लेटिंग मोटाई, माउंटिंग फॉर्म, हाउसिंग रंग, और विशेष वाटरप्रूफ संशोधन सभी स्वीकार्य हैं। हम आपके PCB लेआउट के लिए 2D ड्राइंग, 3D STEP फ़ाइल प्रदान करते हैं।

ग्राहक चयन गाइड

1. पिच की पुष्टि करें: 2.0 मिमी, डुअल-रो 40-पिन, राइट-एंगल ओरिएंटेशन।
2. कार्य वातावरण स्पष्ट करें: पुष्टि करें कि क्या IP68 वाटरप्रूफ फ़ंक्शन अनिवार्य है।
3. असेंबली प्रक्रिया की पुष्टि करें: यदि SMT स्वचालित उत्पादन का उपयोग कर रहे हैं, तो पिक-एंड-प्लेस कैप के साथ टेप और रील चुनें। मैनुअल असेंबली ट्यूब पैकिंग चुनें।
4. प्लेटिंग आवश्यकता निर्दिष्ट करें: सामान्य सिग्नल के लिए टिन प्लेटिंग; उच्च-विश्वसनीयता, उच्च-मेटिंग-साइकिल परिदृश्यों के लिए गोल्ड प्लेटिंग।
5. प्रमुख आयामों की पुष्टि करें: मेटिंग पिन लंबाई, सोल्डर टेल लंबाई, प्लास्टिक इंसुलेटर ऊंचाई।
6. औपचारिक बड़े पैमाने पर ऑर्डर जारी करने से पहले भौतिक सत्यापन के लिए एक नमूना का अनुरोध करें।
7. यदि फुटप्रिंट या विशेष संशोधन की आवश्यकता है तो हमारी इंजीनियरिंग टीम से संपर्क करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: आपका MOQ क्या है?

ए: हमारा MOQ आमतौर पर 1000 पीसी होता है, लेकिन हम परीक्षण के लिए छोटी ऑर्डर मात्रा स्वीकार करते हैं।

प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूं?

ए: हमारे कारखाने का दौरा करने के लिए आपका स्वागत है, और हम आपको अपनी पेशेवर उत्पादन प्रक्रिया दिखाएंगे। हमें उम्मीद है कि हम आपके साथ दीर्घकालिक सहयोग कर सकते हैं।

प्रश्न: आपके नमूने का समय क्या है? आपका डिलीवरी का समय क्या है?

ए: नमूनों के लिए 7 दिन, और बड़े पैमाने पर उत्पादन के लिए 15-20 दिन। यह मात्रा पर निर्भर करता है।

प्रश्न: मैं अपने माल का निरीक्षण कैसे करूं?

ए: आप कारखाने का दौरा करके, या किसी तीसरे पक्ष से निरीक्षण करवाकर, या चित्र निरीक्षण द्वारा निरीक्षण कर सकते हैं।

प्रश्न: मेरे देश में शिपिंग का कितना खर्च आता है?

ए: माल ढुलाई कंपनी द्वारा आपके सकल वजन और सीबीएम के आधार पर माल ढुलाई का उद्धरण दिया जाएगा।

प्रश्न: मुझे कैसे पता चलेगा कि आपने मेरा ऑर्डर भेज दिया है?

ए: ट्रैकिंग नंबर (DHL, UPS, FedEx, TNT, EMS, आदि), एयर वे बिल, या समुद्री मार्ग से बी/एल आपको जैसे ही आपका माल भेज दिया जाएगा, भेजा जाएगा। हम डिलीवरी पर भी नज़र रखते हैं और आपको सूचित रखते हैं।

प्रश्न: क्या मैं व्यक्तिगत/अनुकूलित उत्पाद बना सकता हूं?

 ए: निश्चित रूप से, बस हमें अपना ड्राइंग या नमूना भेजें।
