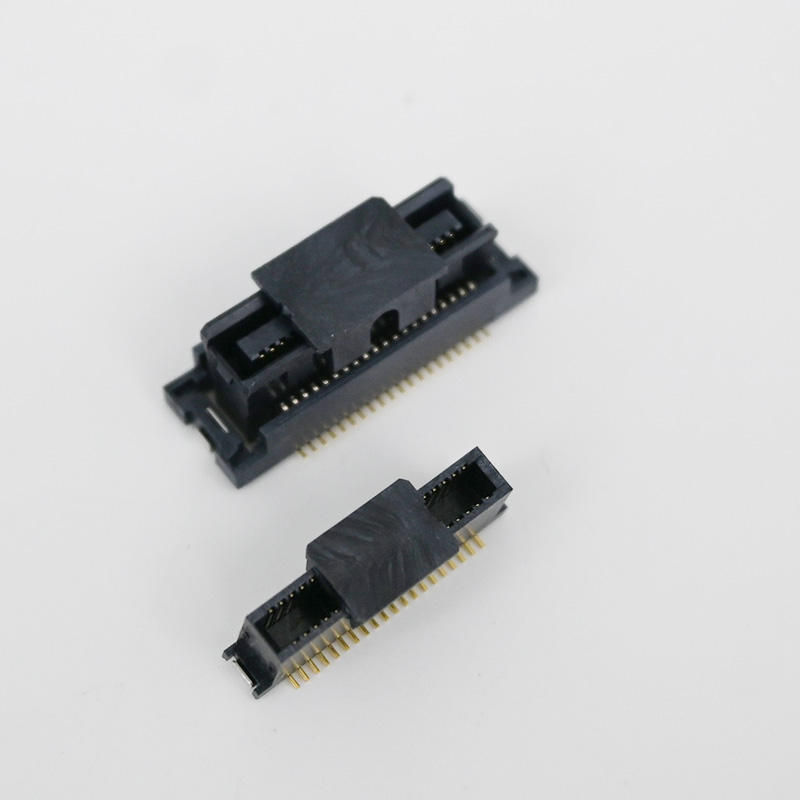

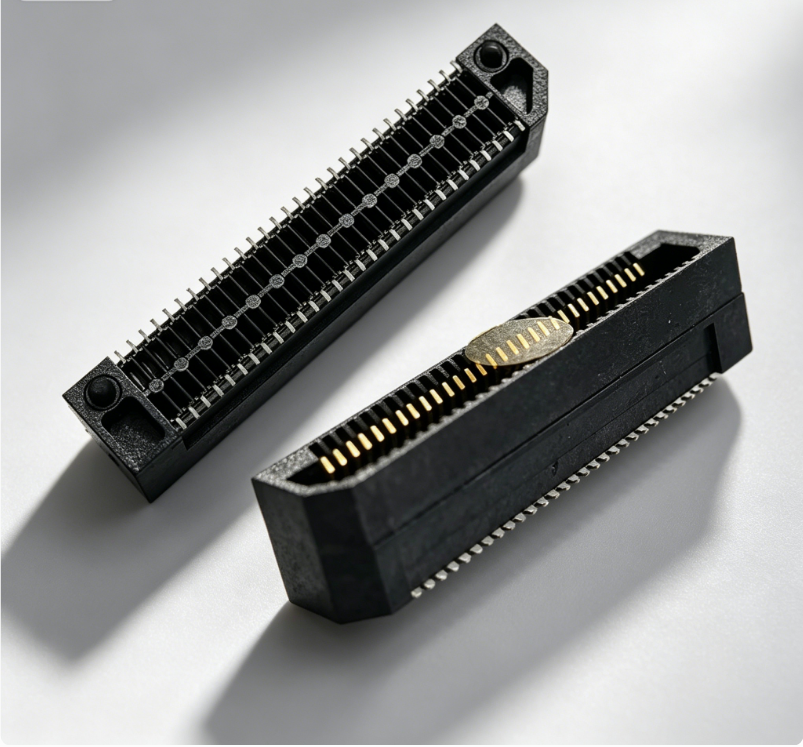

60 पिन ब्रास रिसेप्टेकल 0.8mm पिच BTB फीमेल डुअल रो 0.031" PCB अनुप्रयोगों के लिए बोर्ड कनेक्टर
उत्पाद हाइलाइट्स
✅ ब्लाइंड मैटिंग और सेल्फ-अलाइनमेंट एंटी-मिसअलाइनमेंट डिज़ाइन: बिल्ट-इन कीइंग + फ्लोटिंग टॉलरेंस, असेंबली ऑफसेट को अवशोषित करता है, मैनुअल/ऑटोमेटेड डॉकिंग के दौरान पिन क्षति से बचाता है
✅ हाई-स्पीड सिग्नल इंटीग्रिटी: ऑप्टिमाइज़्ड इम्पीडेंस कंट्रोल, डिजिटल और हाई-फ्रीक्वेंसी PCB स्टैकिंग के लिए हाई-स्पीड सीरियल ट्रांसमिशन का समर्थन करता है
✅ डिफाइंड मेटेड हाइट: कॉम्पैक्ट मेज़ानाइन लेआउट के लिए लगातार PCB गैप, स्टैक-अप दोहराव बनाए रखने के लिए फिक्स्ड स्टैकिंग हाइट
✅ 0.8mm (0.031") पिच, डुअल रो 60 पोजीशन: स्पेस-कंस्ट्रेंड PCB अनुप्रयोगों के लिए हाई-डेंसिटी SMT फीमेल रिसेप्टेकल
✅ SMT लाइन के लिए रील पैक: टेप और रील पैकेजिंग, स्वचालित पिक एंड प्लेस मशीनों के साथ सीधे संगत
उत्पाद विवरण
| श्रेणी | आइटम | विनिर्देश |
|---|---|---|
| इलेक्ट्रिकल | रेटेड करंट | 0.5A प्रति संपर्क |
| रेटेड वोल्टेज | 50V AC | |
| संपर्क प्रतिरोध | ≤15 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥1 GΩ @100VDC | |
| वोल्टेज सहन करें | 1100 VDC | |
| मैकेनिकल | पिच | 0.8mm (0.031") |
| पिन गणना | 60 पिन, डुअल रो | |
| मेटिंग साइकल | ≥500 बार | |
| मेटेड हाइट | कस्टम / स्टैंडर्ड स्टैकिंग हाइट उपलब्ध | |
| टर्मिनेशन | SMT सरफेस माउंट | |
| सामग्री और प्लेटिंग | संपर्क सामग्री | पीतल / फास्फोर कांस्य |
| मेटिंग एरिया प्लेटिंग | निकेल पर सेलेक्टिव गोल्ड | |
| सोल्डर टेल प्लेटिंग | निकेल पर मैट टिन, लीड-फ्री | |
| हाउसिंग | LCP, UL94 V-0 हाई टेम्प प्लास्टिक | |
| पर्यावरण | ऑपरेटिंग तापमान | -40°C ~ +125°C |
| अनुपालन | RoHS, REACH | |
| सोल्डरिंग गाइड | रिफ्लो प्रोफाइल | JEDEC J-STD-020, पीक तापमान ≤260°C |
के लिए ड्रॉप-इन विकल्प Samtec ERF8 सीरीज, Hirose DF40, Molex SlimStack, TE 0.8mm 60P BTB रिसेप्टेकल. समान फुटप्रिंट, पिन असाइनमेंट और स्टैकिंग ज्यामिति। इंजीनियर प्रमुख PCB रीडिज़ाइन के बिना सीधे प्रतिस्थापित कर सकते हैं, जिससे लंबा लीड टाइम और घटक लागत जोखिम कम हो जाता है।
उत्पाद सुविधा
औद्योगिक नियंत्रण मॉड्यूल,
IoT गेटवे,
एम्बेडेड कंप्यूटिंग,
मेडिकल हैंडहेल्ड डिवाइस,
स्मार्ट डिस्प्ले,
सेंसर मॉड्यूल,
टेलीकॉम सब-बोर्ड,
ऑटोमोटिव नॉन-सेफ्टी इलेक्ट्रॉनिक्स,
पोर्टेबल टेस्ट उपकरण।
पैकेजिंग
टेप और रील (रील)। स्टैंडर्ड रील पैकिंग, SMT ऑटोमैटिक पिक-एंड-प्लेस मशीन के साथ संगत, सीधे आपकी प्रोडक्शन लाइन पर चलाएं।
लीड टाइम
प्रमाणन: ISO9001, ISO14001, RoHS, REACH
