ब्रांड नाम:
XTKCONN
प्रमाणन:
CE,SGS,ROHS,ISO9001
Model Number:
Wafer Housing Terminal

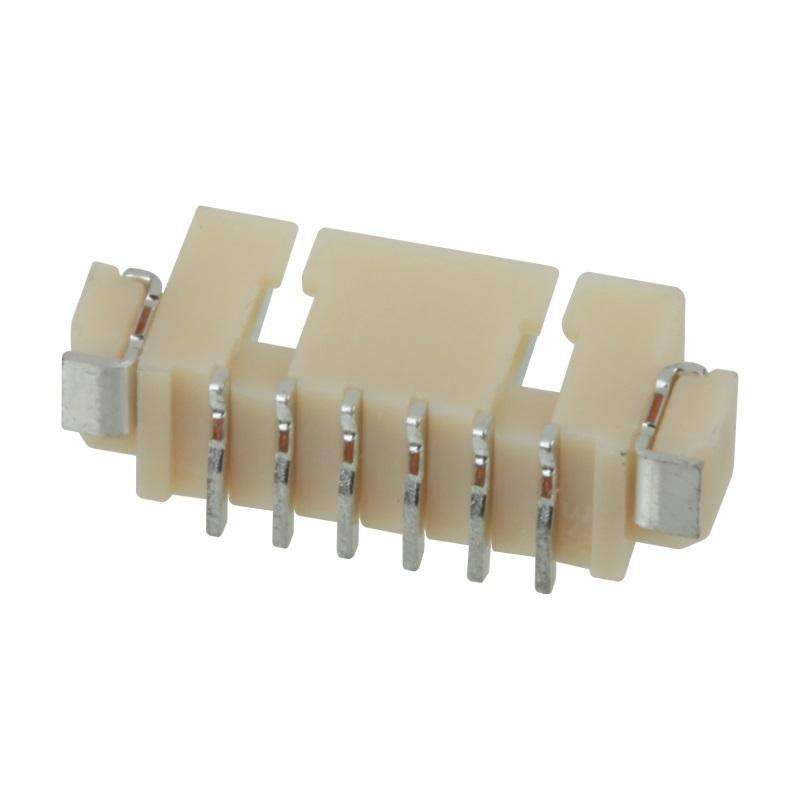

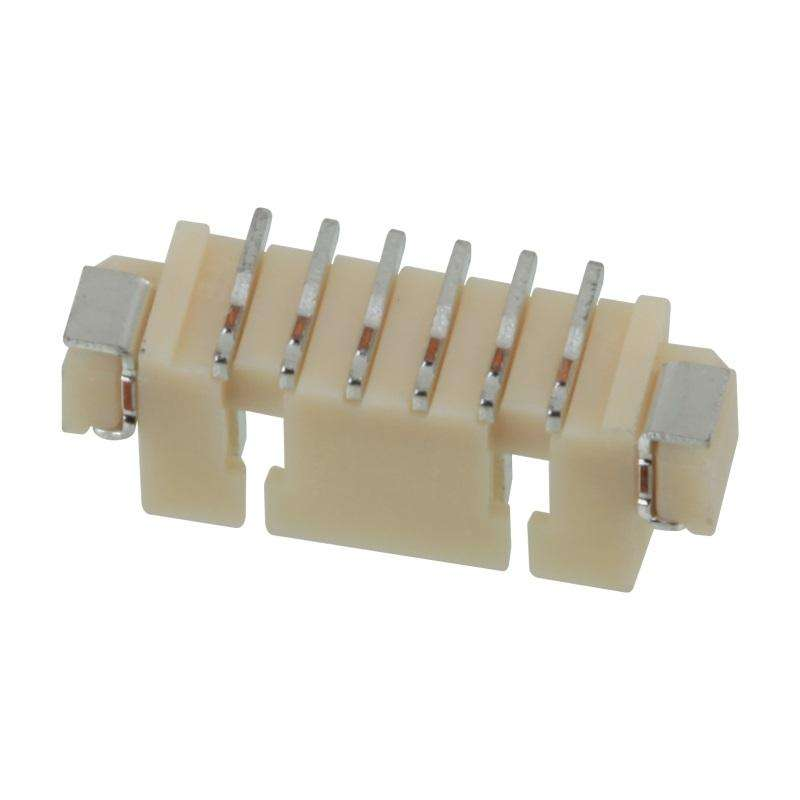

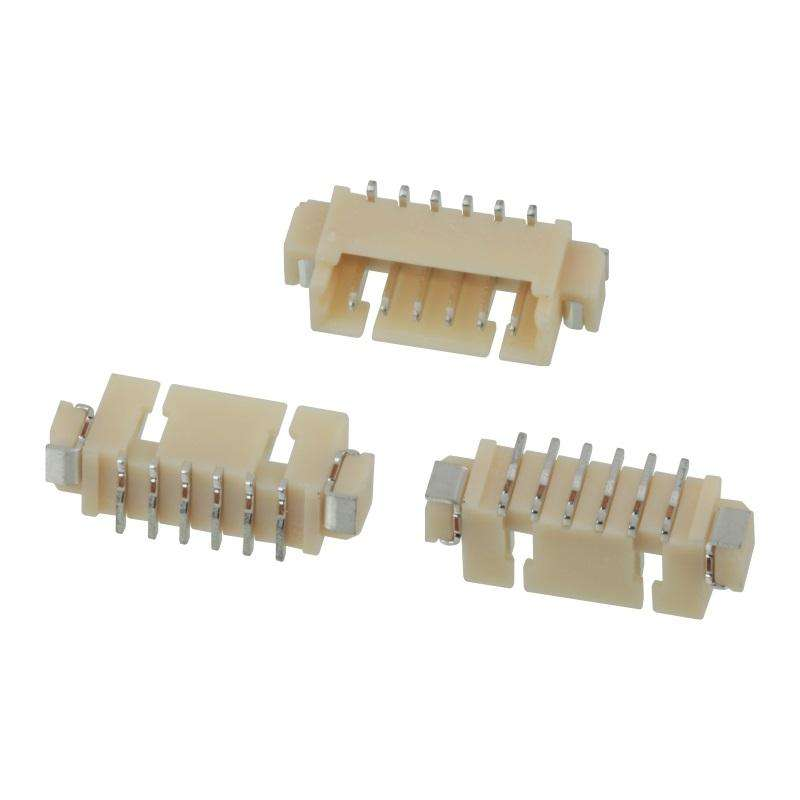

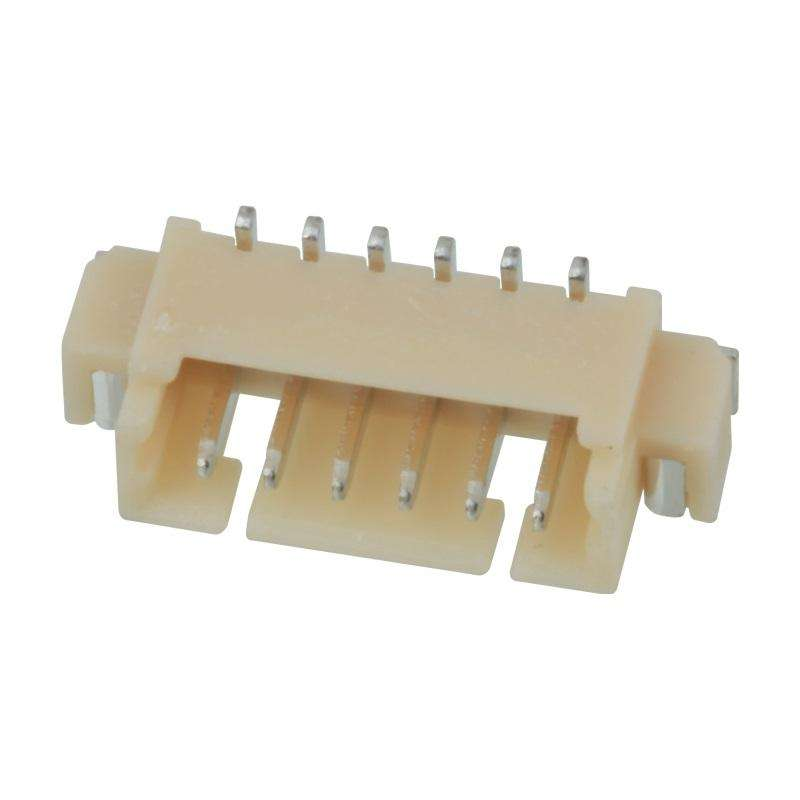

एमएक्स 1.25 मिमी पिच हॉरिजॉन्टल 2-16 पिन एसएमटी वेफर/वायर टू बोर्ड कनेक्टर
उत्पाद विवरण
एमएक्स 1.25 मिमी पिच हॉरिजॉन्टल एसएमटी वेफर/वायर-टू-बोर्ड कनेक्टर एक कॉम्पैक्ट बोर्ड-टू-वायर इंटरकनेक्शन समाधान है जिसे स्थान-सीमित इलेक्ट्रॉनिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें विश्वसनीय पीसीबी माउंटिंग और वायर-हार्नेस कनेक्शन की आवश्यकता होती है।
1.25 मिमी पिच लघु डिजाइन, क्षैतिज एसएमटी माउंटिंग संरचना और 2 से 16 पदों तक लचीले पिन कॉन्फ़िगरेशन के साथ, यह कनेक्टर कुशल विद्युत कनेक्शन बनाए रखते हुए कॉम्पैक्ट पीसीबी लेआउट का समर्थन करता है। तारों और मुद्रित सर्किट बोर्डों के बीच।
| घटक | सामग्री विकल्प | कार्य |
|---|---|---|
| इन्सुलेटर / वेफर हाउसिंग | एलसीपी या नायलॉन 6T, UL94V-0 | इन्सुलेशन, यांत्रिक समर्थन और उच्च-तापमान एसएमटी संगतता प्रदान करता है |
| संपर्क टर्मिनल | पीतल / कॉपर अलॉय | विद्युत चालकता और यांत्रिक संपर्क बल प्रदान करता है |
| संपर्क प्लेटिंग | टिन ओवर निकल / गोल्ड ओवर निकल (वैकल्पिक) | सोल्डरबिलिटी और संपर्क प्रदर्शन में सुधार करता है |
| सोल्डर टैब | कॉपर अलॉय / फॉस्फर ब्रॉन्ज | पीसीबी यांत्रिक फिक्सेशन को बढ़ाता है |
| हाउसिंग रंग | प्राकृतिक / बेज / अनुकूलित | उत्पाद पहचान और विनिर्माण आवश्यकताएं |
1.25 मिमी पिच संरचना पारंपरिक 2.0 मिमी या 2.54 मिमी पिच समाधानों की तुलना में एक छोटा कनेक्टर फुटप्रिंट प्रदान करती है।
इंजीनियरों के लिए लाभ:
दायां-कोण एसएमटी कॉन्फ़िगरेशन कनेक्टर को पीसीबी सतह के समानांतर माउंट करने की अनुमति देता है।
लाभ:
