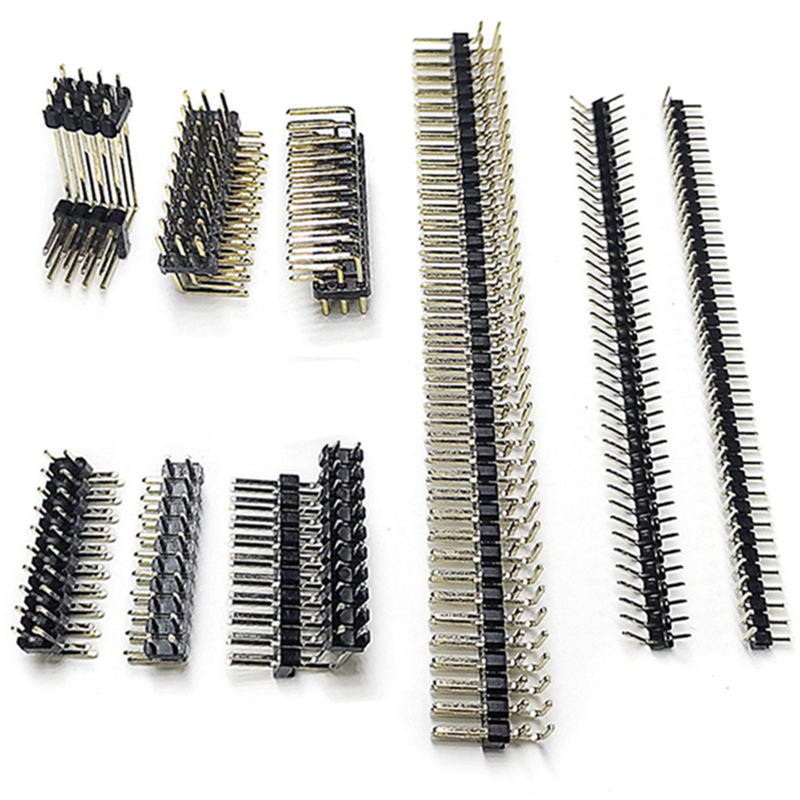

प्रेस फिट डुअल 6 8 20 पिन 2 * 14 2 * 3 5 महिला 1 मिमी 1.27 मिमी 2 मिमी 2.54 मिमी पिच कोण एसएमडी / एसएमटी हेडर लंबी पिन हेडर पुरुष कनेक्टर

प्रेस-फिट / एसएमटी / टीएचटी लॉन्ग-पिन मेल हेडर – 1.0 / 1.27 / 2.0 / 2.54 मिमी पिच, सिंगल और डुअल रो (2×3 / 2×7 / 2×10 / 2×14), स्ट्रेट / राइट-एंगल / एसएमडी, कस्टम पिन लेंथ

उत्पाद विवरण

अवलोकन

यह लॉन्ग-पिन मेल हेडर परिवार सिंगल और डुअल रो में चार प्रमुख बोर्ड-टू-बोर्ड पिचों (1.0 / 1.27 / 2.0 / 2.54 मिमी) को कवर करता है, जिसमें तीन टर्मिनेशन स्टाइल समानांतर में चल रहे हैं: कंप्लायंट प्रेस-फिट (सोल्डरलेस बैकप्लेन), एसएमटी गल-विंग राइट-एंगल (ऑटो-प्लेसमेंट), और टीएचटी स्ट्रेट एक्सटेंडेड टेल के साथ (मदर-डॉटर स्टैकिंग, डीबग हेडर, मेजेनाइन)। डुअल-रो काउंट 2×3 / 2×7 / 2×10 / 2×14 स्टॉक में हैं; 2×2 और 2×40 के बीच कोई भी 2×n एनआरई के बिना टूल किया गया है।

स्क्वायर पिन टर्न/टिन वाले पीतल (2.54/2.0) या फास्फोरस कांस्य (1.27/1.0) हैं, जो निकेल बैरियर के साथ मेटिंग ज़ोन पर गोल्ड-फ्लैश किए गए हैं, टर्मिनेशन पर टिन। हाउसिंग हाई-टेम्प एलसीपी या पीए6टी (केवल पीबीटी नहीं) है, इसलिए एसएमटी संस्करण आईईसी 60068-2-58 के अनुसार 260 °C लीड-फ्री रिफ्लो 10 सेकंड पास करता है - सेकोरम 296 सीरीज के समान क्लास।

5 विभेदक विक्रय बिंदु

1.  चार पिच, एक टूलिंग परिवार​ – 1.0 मिमी / 1.27 मिमी / 2.0 मिमी / 2.54 मिमी​ स्क्वायर पिन Ø0.4 / 0.46 / 0.5 / 0.64 मिमी क्रमशः; डुअल-रो 2×3 (6p) / 2×7 (14p) / 2×10 (20p) / 2×14 (28p) और उनके बीच कोई भी 2×n, सिंगल-रो 4/6/8/20/32/40 भी कवर किए गए हैं – खरीदार पिच/काउंट बदलता है, आपूर्तिकर्ता नहीं।

2. तीन टर्मिनेशन समानांतर में​ – प्रेस-फिट कंप्लायंट टेल​ (Ø0.5 मिमी आई-ऑफ-नीडल, कोई सोल्डर नहीं, बैकप्लेन जैसे होंगयान पीएफ सीरीज के लिए) / एसएमटी गल-विंग आरए​ (पिक-एंड-प्लेस पैड, 260°C 10 सेकंड प्रति सेकोरम 296) / टीएचटी लॉन्ग-पिन स्ट्रेट​ (डिफ़ॉल्ट टेल 11.96 मिमी, स्टैकिंग/मदर-डॉटर जैसे कॉनरे एमएच25422 के लिए 8.5–25 मिमी अनुकूलन योग्य)।

3. हाई-टेम्प एलसीपी / पीए6टी / पीए9टी हाउसिंग, यूएल94 वी-0​ – सस्ता पॉलिएस्टर नहीं; एसएमटी संस्करण लीड-फ्री रिफ्लो 260°C 10 सेकंड तक जीवित रहता है, टीएचटी संस्करण वेव-सोल्डर ठीक है; इंसुलेटर विकल्प जेटकॉन / सेकोरम औद्योगिक ग्रेड से मेल खाते हैं।

4. वास्तविक 3ए 2.54 मिमी पर / 1ए 1.27 मिमी पर​ – सीयू अलॉय सी2680 (2.54) या फास्फोरस कांस्य सी5210 (1.27) पिन, गोल्ड फ्लैश 0.05µएम / 0.76µएम (30µ") विकल्प/मैट टिन; संपर्क आर ≤20 एमΩ, आईआर ≥1000 एमΩ, 500–600 वी एसी स्टैंडबाय – टियर-1 296/एमएच25422 क्लास के समान इलेक्ट्रिकल।

5. सेकोरम 296 / कॉनरे एमएच25422 / एम्फेनोल / हार-विन को क्रॉस करें​ – 2.54 मिमी लैंड पैटर्न = मानक 0.1" ग्रिड; 1.27 मिमी डुअल-रो हार्विन/हार्टिंग हार-फ्लेक्स मेजेनाइन पिच से मेल खाता है; हम 24 घंटे में क्रॉस-ड्रा + 3डी स्टेप लौटाते हैं।

अनुप्रयोग उद्योग

• मदर-डॉटर / मेजेनाइन बोर्ड​ – रास्पबेरी पाई हैट के लिए 2.54 मिमी लॉन्ग-पिन टीएचटी / 5जी बीबीआई कार्ड के लिए 1.27 मिमी हार-फ्लेक्स क्लास

• औद्योगिक बैकप्लेन​ – 1.6 मिमी एफआर4 में प्रेस-फिट 2.0 मिमी डुअल-रो 2×10, कोई वेव सोल्डर नहीं (होंगयान पीएफ उपयोग मामला)

• डेव बोर्ड / ईवल किट​ – स्पार्कफन/एडफ्रूट मूल लेआउट पर 2×3 एसएमडी आरए (पीआरटी-27910 क्लोन)

• पीएलसी / डीआईएन रेल कंट्रोलर​ – 2.54 मिमी 2×7 आरए टीएचटी, 3ए पावर+सिग्नल

• मेडिकल वियरेबल सब-बोर्ड​ – 1.27 मिमी 2×10 एसएमटी आरए, गोल्ड फ्लैश, लो प्रोफाइल 4.3 मिमी इंसुलेटर

• ऑटोमोटिव सेंसर मॉड्यूल​ – 1.0 मिमी 2×7 एसएमटी, एलसीपी वी-0, -40~+105 °C

• टेस्ट फिक्स्चर / एटीई​ – पोगो एडॉप्टर प्लेट्स के लिए लॉन्ग-पिन 2.54 मिमी 2×40

 अनुकूलन विकल्प

• पिच: 1.0 / 1.27 / 2.0 / 2.54 मिमी​ (अनुरोध पर अन्य 1.5/3.96)

• रो: सिंगल/डुअल/ट्रिपल

• काउंट: 2×3 / 2×7 / 2×10 / 2×14 / 2×20 … 2×40

• टर्मिनेशन: प्रेस-फिट कंप्लायंट​ / एसएमटी गल-विंग (स्ट्रेट/आरए)​ / टीएचटी स्ट्रेट लॉन्ग-पिन​ / टीएचटी आरए

• पिन लेंथ: मेटिंग 5.0–11.96 मिमी, टेल 2.4 / 3.0 / 8.5 / 10.0 / 11.96 / 25.0 मिमी

• प्लास्टिक हाइट: 2.0 / 2.54 / 4.3 / 5.0 मिमी

• प्लेटिंग: एयू फ्लैश / 15µ" / 30µ" + नी / फुल टिन / डुप्लेक्स

• हाउसिंग: एलसीपी / पीए6टी / पीए9टी / पीबीटी ब्लैक (कलर ऑप्ट)

• पेग्स: पोजिशनिंग पेग के साथ/बिना; प्रेस-फिट बॉस वैकल्पिक

स्टेप कस्टम प्रोसेस

1. आवश्यकता संग्रह → 2. तकनीकी मूल्यांकन और कोटेशन → 3. 3डी ड्राइंग समीक्षा और पुष्टि → 4. मोल्ड / टूलिंग और प्रोटोटाइप → 5. नमूना परीक्षण (संपर्क आर, प्रतिधारण, रिफ्लो) और अनुमोदन → 6. बड़े पैमाने पर उत्पादन → 7. अंतिम क्यूसी और शिपमेंट।

हमारी सेवा

नमूना उपलब्धता और नीति

नमूने हमारे ग्राहकों को उनके अनुरोध पर मुफ्त में भेजे जाएंगे, जब तक कि वे माल ढुलाई का भुगतान करने को तैयार हों, या हम कुछ पुराने ग्राहकों के लिए अपनी ओर से माल ढुलाई का भुगतान कर सकते हैं, या ग्राहक अग्रिम भुगतान कर सकता है, और हम अपने कूरियर के साथ नमूने भी भेज सकते हैं।

गारंटी/वारंटी/नियम और शर्तें

हम उत्पाद गुणवत्ता की गारंटी प्रदान करते हैं।
15-दिन की त्वरित डिलीवरी का आश्वासन दिया जाता है।
भुगतान की शर्तों में टी/टी शामिल है, लेकिन यह एल/सी, पेपैल, वेस्टर्न यूनियन, और अधिक जैसी बातचीत के अधीन है।

बिक्री के बाद सेवा

हमारे कार्यालयों और मुख्यालय के नेटवर्क के माध्यम से उत्कृष्ट सेवा प्रदान की जाती है।
कृपया हमारे विपणन बिक्री विभाग से फोन या ईमेल द्वारा संपर्क करें, या यदि सुविधाजनक हो, तो हमारे कार्यालय में आएं।
अनुकूल सेवा के अलावा, हम सबसे प्रतिस्पर्धी मूल्य और लचीली शेड्यूलिंग प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्र: आपका एमओक्यू क्या है?

ए: हमारा एमओक्यू आमतौर पर 1000 पीसी होता है, लेकिन हम परीक्षण के लिए छोटी मात्रा स्वीकार करते हैं।

प्र: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?

ए: हमारे कारखाने का दौरा करने के लिए आपका स्वागत है, और हम आपको अपनी पेशेवर उत्पादन प्रक्रिया दिखाएंगे, और हमें उम्मीद है कि हम आपके साथ दीर्घकालिक सहयोग कर पाएंगे।

प्र: आपका नमूना समय क्या है? आपका डिलीवरी समय क्या है?

ए: नमूनों के लिए 7 दिन, और बड़े पैमाने पर उत्पादन के लिए 15-20 दिन। यह मात्रा पर निर्भर करता है।

प्र: मैं अपने माल का निरीक्षण कैसे करूँ?

ए: आप कारखाने का दौरा करके निरीक्षण कर सकते हैं, या किसी तीसरे पक्ष से निरीक्षण करवा सकते हैं, या चित्र निरीक्षण द्वारा।

प्र: मेरे देश में शिपिंग का कितना खर्च आता है?

ए: माल ढुलाई कंपनी द्वारा आपके सकल वजन और सीबीएम के आधार पर माल ढुलाई दी जाएगी।

प्र: मुझे कैसे पता चलेगा कि आपने मेरा ऑर्डर भेज दिया है?

ए: ट्रैकिंग नंबर (डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस, आदि), एयर वे बिल, या बी/एल बाय सी आपको जैसे ही आपका माल भेज दिया जाएगा, भेजा जाएगा। हम डिलीवरी पर भी नज़र रखते हैं और आपको सूचित करते रहते हैं। सहायक बिक्री के बाद सेवा प्रदान की जाती है। हम जो बेचते हैं उसका समर्थन करते हैं।

प्र: क्या मैं व्यक्तिगत/अनुकूलित उत्पाद बना सकता हूँ?

 ए: निश्चित रूप से, बस हमें अपना ड्राइंग या नमूना भेजें।
