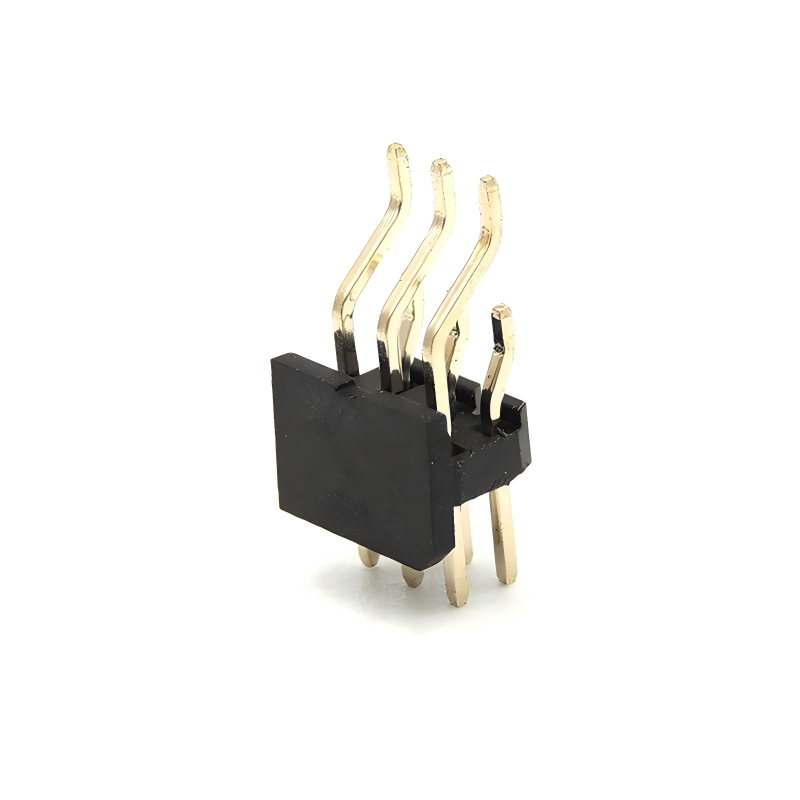

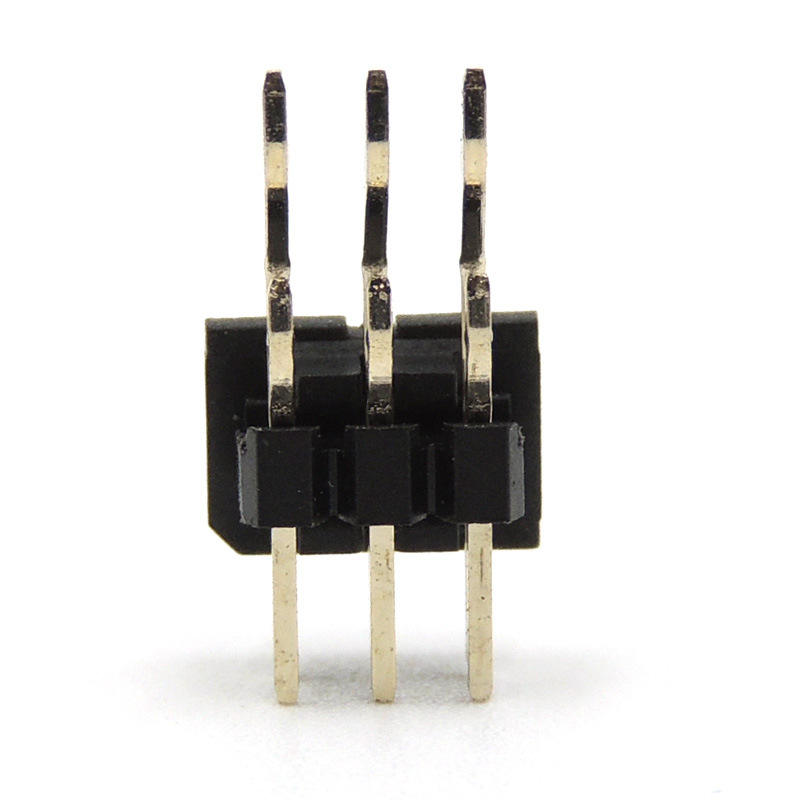

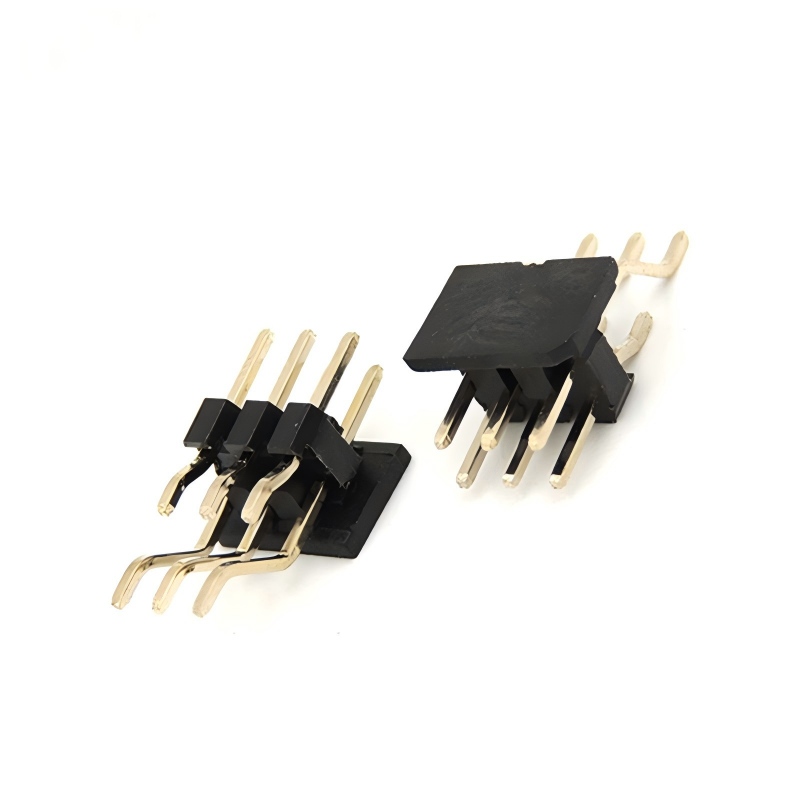

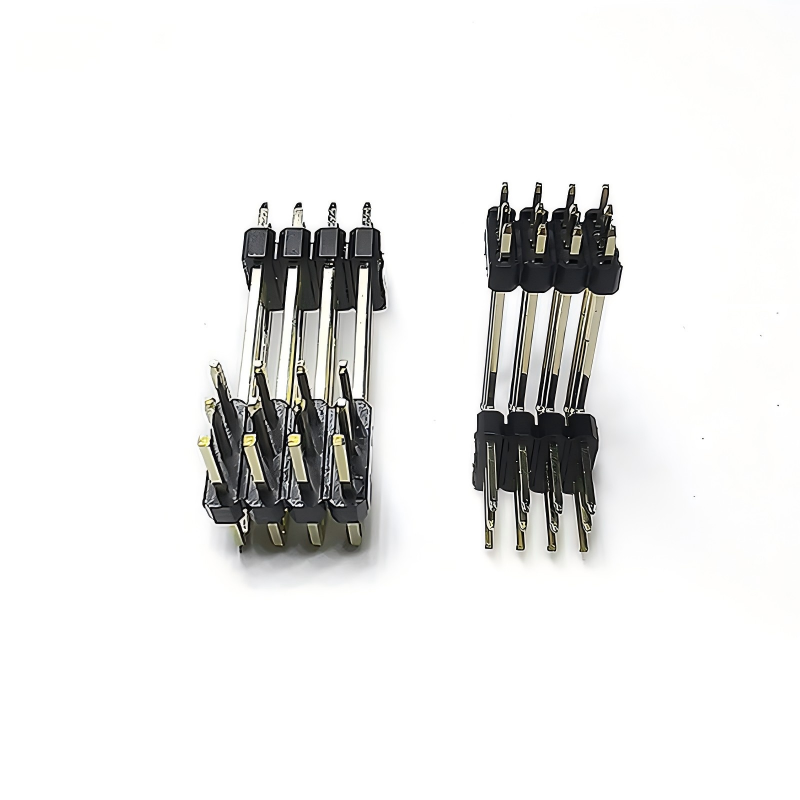

अनुकूलित 2.54 मिमी डबल रो मेल पिन हेडर – THT PCB माउंट, निकेल पर गोल्ड फ्लैश, सुरक्षा सिस्टम और आईपी कैमरा मॉड्यूल के लिए, फैक्ट्री-डायरेक्ट फास्ट डिलीवरी

उत्पाद विवरण

अवलोकन

अनुकूलित डबल रो 2.54 मिमी मेल पिन हेडर सुरक्षा प्रणालियों और आईपी कैमरा मॉड्यूल के लिए ट्यून किया गया एक थ्रू-होल 0.1" ग्रिड इंटरकनेक्ट है: काले PBT+30%GF UL94 V-0 इन्सुलेटर में पीतल के चौकोर पिन Ø0.64mm, 180° सीधा, मेटिंग ज़ोन पर निकेल पर गोल्ड-फ्लैश किया हुआ। एक ब्रेकअवे डुअल-रो स्टिक (कैमरा मॉड्यूल फ्लेक्स हेडर के लिए 2×20 = 40-पिन डिफ़ॉल्ट; PoE कंट्रोलर के लिए 2×5; डीवीआर बैकप्लेन के लिए 2×40) के रूप में आपूर्ति की जाती है, जिसे हर 2.54 मिमी पर तोड़ा जा सकता है।

सामग्री

• इन्सुलेटर: PBT  काला UL94 V-0; 260°C लीड-फ्री वेव के लिए PA6T विकल्प (ICKEY 6T); नायलॉन 6T/GWT 750°C विकल्प

• पिन: पीतल C2680 Ø0.64mm चौकोर ; >500 चक्र के लिए फॉस्फर कांस्य C5210 विकल्प

• प्लेटिंग: 5.84 मिमी मेट ज़ोन पर निकेल पर गोल्ड फ्लैश 0.05µm; 3.0 मिमी टेल पर मैट टिन 2–3µm; चयनात्मक 30µ" (0.76µm) गोल्ड​ 500pc MOQ पर विकल्प

• प्लास्टिक विकल्प: सिंगल-प्लास्टिक 2.5 मिमी ऊंचाई / डबल-प्लास्टिक प्रबलित (एंटी-बेंड)

अनुप्रयोग उद्योग

• आईपी कैमरा मॉड्यूल​ – सेंसर बोर्ड-टू-मेनबोर्ड फ्लेक्स एडॉप्टर पर 2×20 स्ट्रेट हेडर, आईआर-एलईडी ड्राइवर सब-बोर्ड पर 2×5

• डीवीआर / एनवीआर मेनबोर्ड​ – जीपीआईओ / अलार्म-इन / आरएस485 / ऑडियो के लिए 2×40 डुअल-रो बैकप्लेन हेडर

• PoE इंजेक्टर / स्विच​ – 2×5 पावर+डेटा हेडर, अटारी/वायरिंग-क्लॉसेट में गोल्ड-फ्लैश एंटी-ऑक्सीडेशन

• एक्सेस कंट्रोल रीडर​ – विगैंड + एलईडी + बजर के लिए 2×5 / 2×10

• स्मार्ट डोर स्टेशन / वीडियो इंटरकॉम​ – मुख्य एमसीयू के लिए 2×20 मेजेनाइन

• ट्रैफिक / एएनपीआर कैमरा​ – 2×40 औद्योगिक बैकप्लेन, वाइड-टेम्प −40~+105°C

• सुरक्षा सेंसर हब​ – पीआईआर / स्मोक / ग्लास-ब्रेक एग्रीगेटर बोर्ड

अनुकूलन विकल्प

• गिनती: 2×2 / 2×5 / 2×10 / 2×20​ / 2×40 (ब्रेकअवे)

• पूंछ: 3.0 मिमी (डिफ़ॉल्ट) / 6.0 मिमी (6T) / 10.8 मिमी कुल (कॉन्फ्लाई क्लोन) / 8.5 / 11.96 मिमी

• प्लास्टिक: सिंगल 2.5 मिमी / डबल 4.3 मिमी / 8.5 मिमी लंबा

• इन्सुलेटर: PBT+30%GF काला (डिफ़ॉल्ट) / PA6T / नायलॉन 6T / रंग

• प्लेटिंग: गोल्ड फ्लैश / 30µ" चयनात्मक​ / फुल टिन / डुप्लेक्स

• पिन: पीतल (डिफ़ॉल्ट) / फॉस्फर कांस्य

• अभिविन्यास: सीधा/दायां-कोण

• पैकिंग: पीई बैग/ट्यूब/ट्रे

चरण अनुकूलन प्रक्रिया

1. आवश्यकता संग्रह → 2. तकनीकी मूल्यांकन और कोटेशन → 3. 3डी ड्राइंग समीक्षा और पुष्टि → 4. मोल्ड / टूलिंग और प्रोटोटाइप → 5. नमूना परीक्षण (संपर्क आर, प्रतिधारण, रीफ्लो) और अनुमोदन → 6. बड़े पैमाने पर उत्पादन → 7. अंतिम क्यूसी और शिपमेंट।

हमारी सेवा

नमूना उपलब्धता और नीति

नमूने हमारे ग्राहकों को उनके अनुरोध पर मुफ्त में भेजे जाने हैं, जब तक कि वे माल ढुलाई का भुगतान करने को तैयार हों, या हम कुछ पुराने ग्राहकों के लिए अपनी ओर से माल ढुलाई का भुगतान कर सकते हैं, या ग्राहक अग्रिम भुगतान कर सकता है, और हम अपने कूरियर के साथ नमूने भी भेज सकते हैं।

गारंटी/वारंटी/नियम और शर्तें

हम उत्पाद गुणवत्ता की गारंटी प्रदान करते हैं।
15-दिन की त्वरित डिलीवरी का आश्वासन दिया जाता है।
भुगतान की शर्तें टी/टी शामिल हैं, लेकिन यह बातचीत के अधीन है, जैसे एल/सी, पेपैल, वेस्टर्न यूनियन, और अधिक।

बिक्री के बाद सेवा

उत्कृष्ट सेवा हमारे कार्यालयों और प्रधान कार्यालय के नेटवर्क के माध्यम से प्रदान की जाती है।
कृपया हमारे विपणन बिक्री विभाग से फोन या ईमेल द्वारा संपर्क करें, या यदि सुविधाजनक हो, तो हमारे कार्यालय में आएं।
अनुकूल सेवा के अलावा, हम सबसे प्रतिस्पर्धी मूल्य और लचीली शेड्यूलिंग प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: आपका MOQ क्या है?

ए: हमारा MOQ आमतौर पर 1000 पीसी होता है, लेकिन हम परीक्षण के लिए छोटी मात्रा स्वीकार करते हैं।

प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?

ए: हमारे कारखाने में आपका स्वागत है, और हम आपको अपनी पेशेवर उत्पादन प्रक्रिया दिखाएंगे, और उम्मीद है कि हम आपके साथ दीर्घकालिक सहयोग कर सकें।

प्रश्न: आपका नमूना समय क्या है? आपका डिलीवरी समय क्या है?

ए: नमूनों के लिए 7 दिन, और बड़े पैमाने पर उत्पादन के लिए 15-20 दिन। यह मात्रा पर निर्भर करता है।

प्रश्न: मैं अपने माल का निरीक्षण कैसे करूँ?

ए: आप कारखाने का दौरा करके, या किसी तीसरे पक्ष से निरीक्षण करवाकर, या चित्र निरीक्षण द्वारा निरीक्षण कर सकते हैं।

प्रश्न: मेरे देश में शिपिंग का कितना खर्च आता है?

ए: माल ढुलाई कंपनी द्वारा आपके सकल वजन और सीबीएम के आधार पर माल ढुलाई दी जाएगी।

प्रश्न: मुझे कैसे पता चलेगा कि आपने मेरा ऑर्डर भेज दिया है?

ए: ट्रैकिंग नंबर (डीएचएल, यूपीएस, फेडएक्स, टीएनटी, ईएमएस, आदि), एयर वे बिल, या बी/एल बाय सी आपको जैसे ही आपका माल भेज दिया जाएगा, भेज दिया जाएगा। हम डिलीवरी पर भी नज़र रखते हैं और आपको सूचित करते रहते हैं। सहायक बिक्री के बाद सेवा प्रदान की जाती है। हम जो बेचते हैं उसका हम समर्थन करते हैं।

प्रश्न: क्या मैं व्यक्तिगत/अनुकूलित उत्पाद बना सकता हूँ?

 ए: निश्चित रूप से, बस हमें अपना ड्राइंग या नमूना भेजें।
