ब्रांड नाम:
XTKCONN
प्रमाणन:
CE,SGS,ROHS,ISO9001
मॉडल संख्या:
महिला शीर्षलेख

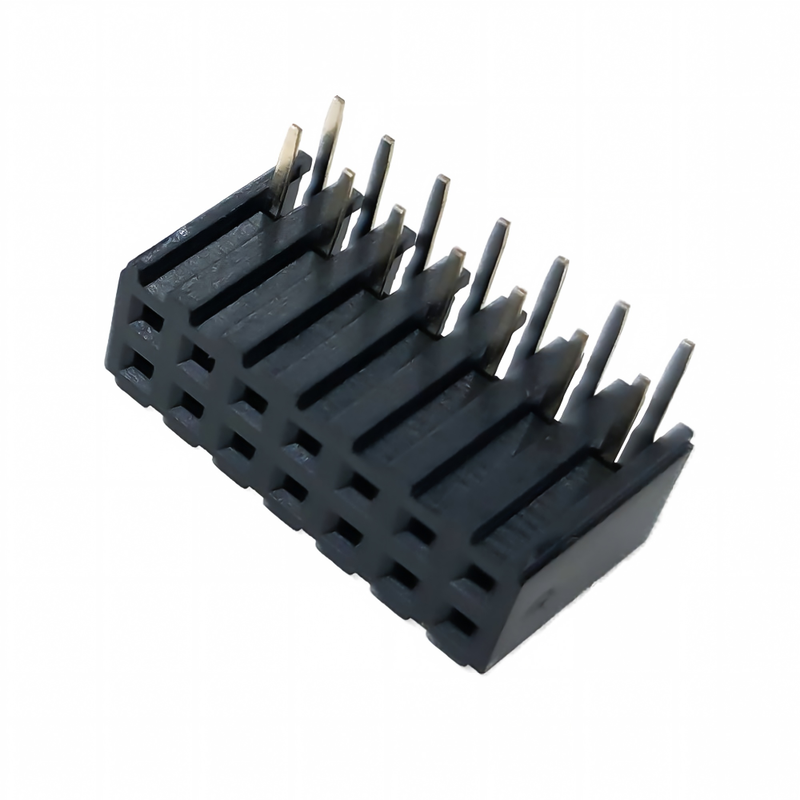

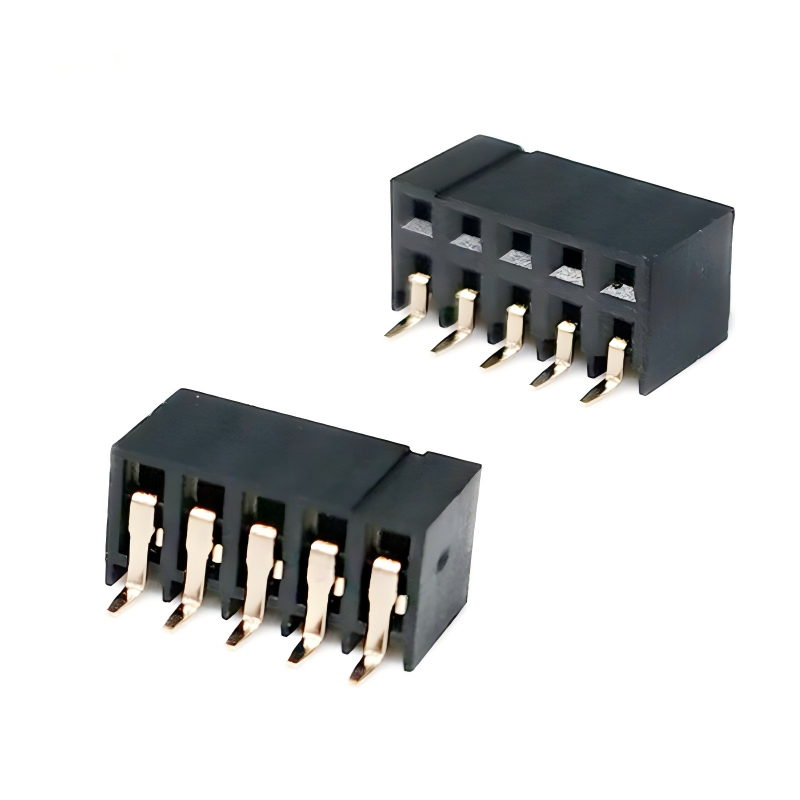

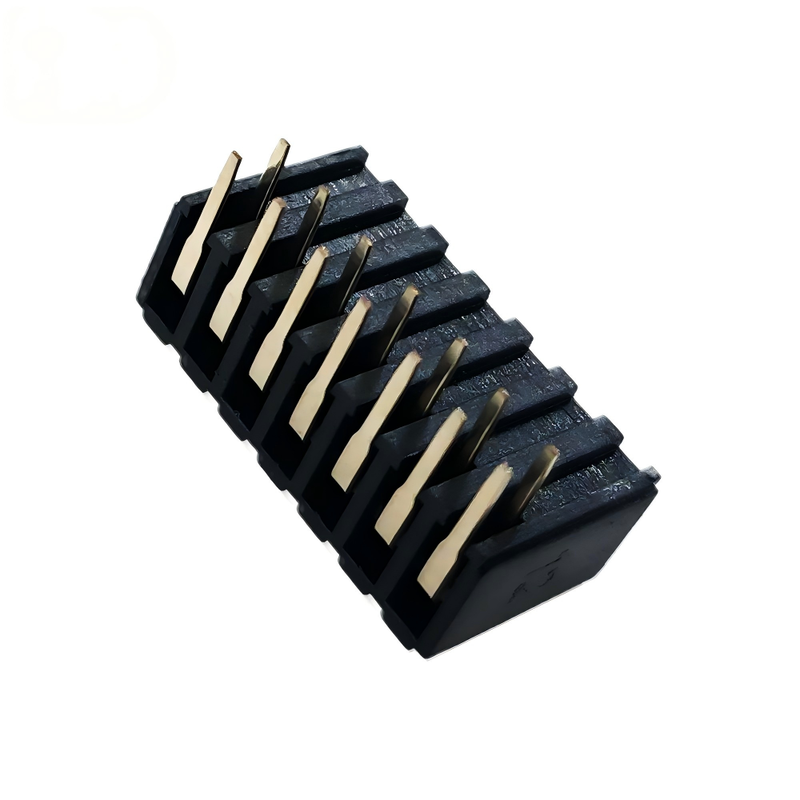

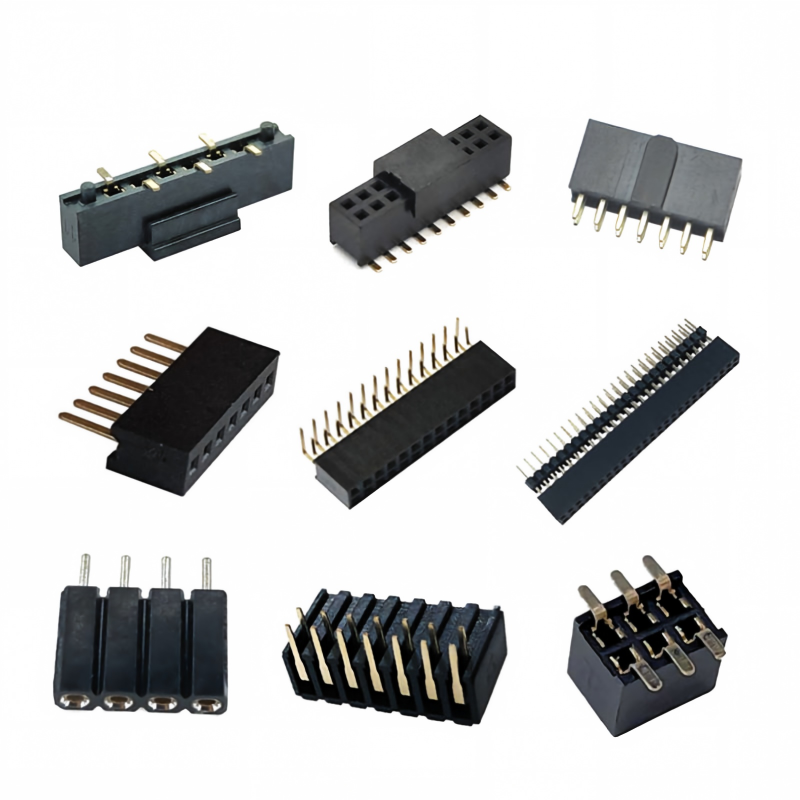

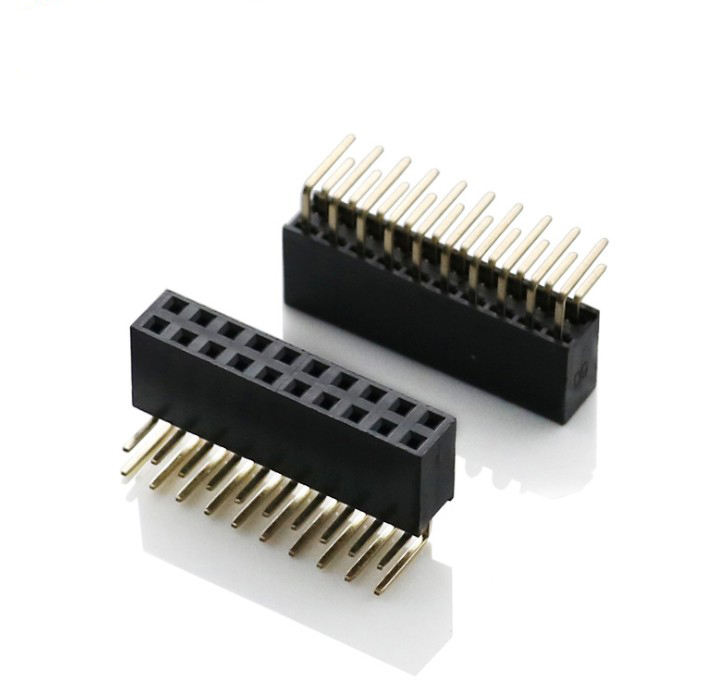

2.54 मिमी पिच 20 पिन महिला-पुरुष एसएमटी प्रकार पीसीबी सॉकेट पिन हेडर
उत्पाद का वर्णन
| पद | विनिर्देश |
|---|---|
| उत्पाद का नाम | अनुकूलित 2.54 मिमी पिच दो-पंक्ति महिला हेडर |
| पिच | 2.54 मिमी (0.100 इंच) |
| पंक्ति संख्या | दोहरी / दो-पंक्ति |
| पिन रेंज | 2×2 ~ 2×40 पिन (कुल मिलाकर 4-80 पोजीशन) |
| माउंटिंग प्रकार | थ्रू-होल (THT) / SMT सरफेस-माउंट (कस्टम चयनित) |
| अभिविन्यास | सीधी ऊर्ध्वाधर/सही-कोण/अनुकूलित ढेर की ऊंचाई |
| रेटेड करंट | 3 ए प्रति संपर्क |
| नामित वोल्टेज | 250 वी एसी |
| संपर्क प्रतिरोध | ≤ 20 mΩ |
| इन्सुलेशन प्रतिरोध | ≥ 1000 एमओएम |
| वोल्टेज का सामना करना | एसी 500 वी, 1 मिनट |
| ऑपरेटिंग तापमान | -40 °C ~ +105 °C |
| रिफ्लो प्रतिरोध | अधिकतम 260 °C, 5-10 सेकंड (SMT संस्करण) |
| संभोग चक्र | 100-500 चक्र (प्लेटिंग पर निर्भर करता है) |
| अनुपालन | RoHS 2.0, REACH, UL94-V-0 आवास |
हमारे अनुकूलित 2.54 मिमी (0.100 इंच) दो-पंक्ति महिला हेडर बोर्ड-टू-बोर्ड पीसीबी सॉकेट कनेक्टर हैं जो विशेष रूप से औद्योगिक स्वचालन नियंत्रण प्रणालियों के लिए इंजीनियर किए गए हैं। यह मानक 0.पीएलसी मॉड्यूल के लिए 100 ′′ पिच फॉर्म फैक्टर स्थिर सिग्नल और कम पावर इंटरकनेक्शन प्रदान करता है, आईओ बोर्ड, गति नियंत्रण इकाइयों, और औद्योगिक एम्बेडेड नियंत्रकों। बड़े पैमाने पर उत्पादित सामान्य महिला हेडर के विपरीत, हम पिन की संख्या, माउंटिंग शैली, आवास की ऊंचाई, प्लेटिंग मोटाई,और यांत्रिक सुविधाओं अपने औद्योगिक पीसीबी लेआउट से मेल करने के लिए, कंपन वातावरण और उत्पादन प्रक्रिया आवश्यकताओं के लिए उपयुक्त हैं। इन सॉकेटों को सामान्य औद्योगिक समस्याओं को हल करने के लिए दोनों के लिए उपयुक्त हैकंपन के अधीन अंतराल से संपर्क, मिलाप विकृति, सीमित पदचिह्न स्थान और मिश्रित संकेत-कम-शक्ति संचरण परिदृश्य।
सामग्री विवरण
| घटक | मानक सामग्री | कस्टम विकल्प |
|---|---|---|
| इन्सुलेटर आवास | PA66-GF, UL94-V-0 लौ retardant काला | भारी रिफ्लो प्रोफाइल के लिए PA6T / LCP उच्च-तापमान प्लास्टिक |
| संपर्क टर्मिनल | फ़ॉस्फ़ोर-ब्रोंज (उच्च वसंत प्रतिधारण) | लागत-अनुकूलित गैर-कंपन अनुप्रयोगों के लिए पीतल |
| बेस अंडर-प्लेटिंग | 50 μ ̊ निकेल बाधा परत | 🙏 |
| संपर्क सतह को कवर करना | टिन-प्लेटेड (लागत-प्रभावी) | उच्च कंपन वाले औद्योगिक स्थानों के लिए 3-15 μ ̊ गोल्ड फ्लैश / पूर्ण गोल्ड प्लेटिंग |
अनुकूलन विकल्प
पिन की संख्याः मानक 20P के अलावा 2-50 पिन उपलब्ध
चढ़ानाः चमकदार सोना/कठोर सोना/मैट टिन
विशेषताः ध्रुवीकरण कुंजी जोड़ें, पिन का पता लगाने
पैकेजिंगः अपने एसएमटी फीडर के लिए रील आयाम समायोजित करें
उच्च तापमान आवश्यकताओं के लिए आवास सामग्री का उन्नयन
अनुप्रयोग उद्योग और विशिष्ट अंतिम उत्पाद
कॉम्पैक्ट पीसीबी-टू-बोर्ड कनेक्शन के लिए उपयुक्त है जहां छेद के माध्यम से कनेक्टर बोर्ड की बहुत अधिक जगह लेते हैं।
औद्योगिक नियंत्रण एवं स्वचालन: छोटे पीएलसी मॉड्यूल, सेंसर इंटरफेस बोर्ड, डेटा अधिग्रहण कार्ड, फील्ड-बस सब-बोर्ड
आईओटी और एज स्मार्ट हार्डवेयरःBLE/LoRa/Wi-Fi रेडियो मॉड्यूल, गेटवे आंतरिक इंटर-बोर्ड कनेक्शन, स्मार्ट सेंसर नोड्स
चिकित्सा इलेक्ट्रॉनिक उपकरण: पोर्टेबल डायग्नोस्टिक इंस्ट्रूमेंट, रोगी निगरानी सहायक मॉड्यूल (RoHS अनुरूप सामग्री)
उपभोक्ता मिनी उपकरण: हैंडहेल्ड डिवाइस, पहनने योग्य मॉड्यूल, मिनी डेवलपमेंट बोर्ड, जेटीएजी/आईएसपी डिबग इंटरफेस कनेक्टर।
नई ऊर्जा और परीक्षण उपकरण: बैटरी प्रबंधन सहायक बोर्ड, परीक्षण उपकरण आंतरिक इंटरकनेक्ट, कॉम्पैक्ट पावर कंट्रोल सब-मॉड्यूल
नमूना उपलब्धता और नीति
नमूने हमारे ग्राहकों को उनके अनुरोध पर निः शुल्क भेजा जाना है, जब तक वे माल ढुलाई के लिए भुगतान करने के लिए तैयार हैं, या हम हमारे पक्ष से कुछ पुराने ग्राहकों के लिए माल ढुलाई का भुगतान कर सकते हैं के रूप में अच्छी तरह,या ग्राहक अग्रिम में माल ढुलाई का भुगतान कर सकता है, और हम अपने कूरियर के साथ नमूने भी भेज सकते हैं।
गारंटी/वारंटी/नियम और शर्तें
हम उत्पाद की गुणवत्ता की गारंटी प्रदान करते हैं।
15 दिन की शीघ्र डिलीवरी की गारंटी है।
भुगतान की शर्तों में टी/टी शामिल है, लेकिन यह बातचीत के अधीन है, जैसे एल/सी, पेपैल, वेस्टर्न यूनियन, और अधिक।
बिक्री के बाद सेवा
हमारे कार्यालयों और मुख्यालय के नेटवर्क के माध्यम से उत्कृष्ट सेवा प्रदान की जाती है।
कृपया हमसे फोन या ई-मेल द्वारा संपर्क करें, या यदि सुविधाजनक हो, तो हमारे कार्यालय पर जाएँ।
मैत्रीपूर्ण सेवा के अलावा, हम सबसे अधिक प्रतिस्पर्धी मूल्य और लचीला कार्यक्रम प्रदान करते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आपका MOQ क्या है?
A:हमारा MOQ आमतौर पर 1000 पीसी तक आता है, लेकिन हम परीक्षण के लिए छोटी मात्रा में आदेश स्वीकार करते हैं।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
एः हमारे कारखाने का दौरा करने के लिए आपका स्वागत है, और हम आपको हमारी पेशेवर उत्पादन प्रक्रिया दिखाएंगे, और हम आपके साथ दीर्घकालिक सहयोग बना सकते हैं।
प्रश्नः आपका नमूना समय क्या है? आपका वितरण समय क्या है?
एकः नमूने के लिए 7 दिन, और बड़े पैमाने पर उत्पादन के लिए 15-20 दिन। यह मात्रा पर निर्भर करता है।
प्रश्न: मैं अपने माल का निरीक्षण कैसे करूं?
उत्तर: आप कारखाने में जाकर निरीक्षण कर सकते हैं, या तीसरे पक्ष को निरीक्षण के लिए कह सकते हैं, या चित्र निरीक्षण कर सकते हैं।
प्रश्न: मेरे देश में शिपिंग की लागत कितनी है?
उत्तर: माल ढुलाई कंपनी द्वारा आपके सकल वजन और सीबीएम के आधार पर माल ढुलाई की जाएगी।
प्रश्न: मुझे कैसे पता चलेगा कि आप मेरा ऑर्डर भेजते हैं या नहीं?
A:ट्रैकिंग नंबर ((DHL, UPS, FedEx, TNT, EMS, आदि), एयर वे बिल, या समुद्र के द्वारा B / L आपको भेज दिया जाएगा जैसे ही आपके माल बाहर भेज दिया जाता है। हम भी वितरण का पालन करते हैं और आपको सूचित रखते हैं।सहायक सेवा प्रदान की जाती हैहम आपके द्वारा बेचे जाने वाले सामान का समर्थन करते हैं।
प्रश्न: क्या मैं व्यक्तिगत/अनुकूलित उत्पाद बना सकता हूँ?
उत्तर: ज़रूर, बस हमें अपना चित्र या नमूना भेजें।
