ब्रांड नाम:
XTKCONN
प्रमाणन:
CE,SGS,ROHS,ISO9001
मॉडल संख्या:
महिला शीर्षलेख
एक कॉम्पैक्ट पीसीबी कनेक्टर है जिसे स्थान-सीमित इलेक्ट्रॉनिक प्रणालियों में विश्वसनीय बोर्ड-टू-बोर्ड और वायर-टू-बोर्ड इंटरकनेक्शन के लिए डिज़ाइन किया गया है।
उत्पाद विवरण
| वस्तु | विनिर्देश |
|---|---|
| उत्पाद प्रकार | एक कॉम्पैक्ट पीसीबी कनेक्टर है जिसे स्थान-सीमित इलेक्ट्रॉनिक प्रणालियों में विश्वसनीय बोर्ड-टू-बोर्ड और वायर-टू-बोर्ड इंटरकनेक्शन के लिए डिज़ाइन किया गया है। |
| कनेक्टर प्रकार | फीमेल हेडर / पीसीबी सॉकेट कनेक्टर |
| पिच | 2.00mm (0.079 इंच) |
| पंक्तियों की संख्या | डुअल रो (2 पंक्तियाँ) |
| माउंटिंग शैली | वर्टिकल / स्ट्रेट थ्रू होल (DIP) |
| संपर्क व्यवस्था | 2 × N पोजीशन |
| संपर्क सीमा | आमतौर पर 2×2 से 2×40 पोजीशन |
| मैचिंग कनेक्टर | 2.0mm पिच मेल हेडर |
| एप्लीकेशन प्रकार | बोर्ड-टू-बोर्ड / वायर-टू-बोर्ड |
| सुविधा | विवरण |
|---|---|
| 2.0mm कॉम्पैक्ट पिच | मानक 2.54mm हेडर की तुलना में उच्च पीसीबी लेआउट घनत्व के लिए अनुकूलित रिक्ति |
| डबल रो संरचना | सीमित पीसीबी स्थान के भीतर संपर्क की मात्रा बढ़ाता है |
| वर्टिकल पीसीबी माउंट डिज़ाइन | कॉम्पैक्ट उपकरण लेआउट के लिए 180° सीधी माउंटिंग का समर्थन करता है |
| फीमेल सॉकेट इंटरफ़ेस | संगत मेल पिन हेडर के साथ मैचिंग के लिए डिज़ाइन किया गया |
| एकाधिक पिन विकल्प | विभिन्न सर्किट आवश्यकताओं के लिए विभिन्न पोजीशनों में उपलब्ध |
| अनुकूलन योग्य डिज़ाइन | पिन की लंबाई, हाउसिंग की ऊंचाई, प्लेटिंग और पैकेजिंग विकल्प उपलब्ध |
| उच्च तापमान इन्सुलेटर | मांग वाले इलेक्ट्रॉनिक निर्माण प्रक्रियाओं का समर्थन करता है |

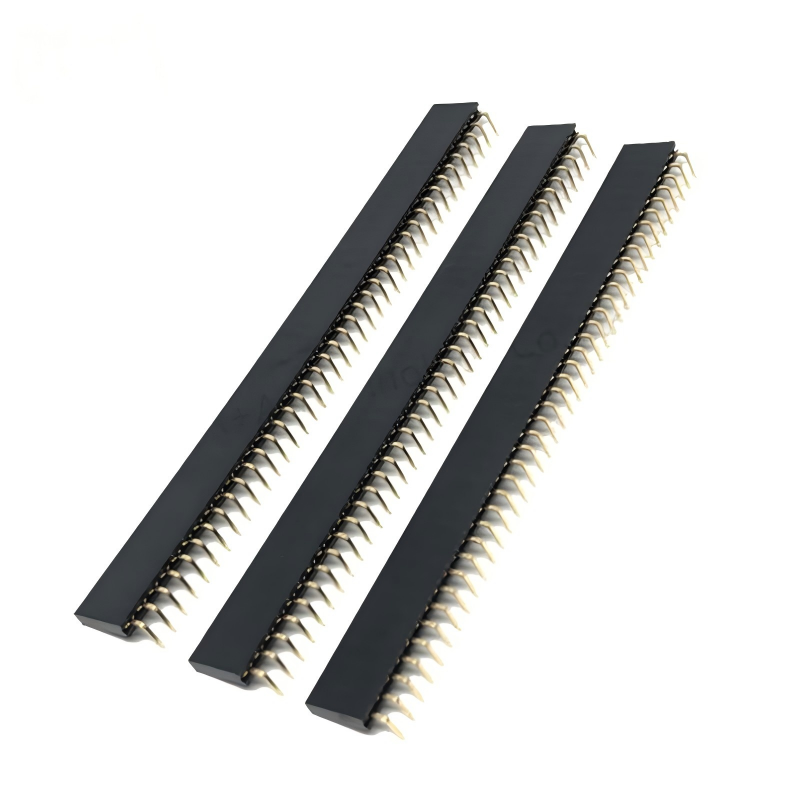

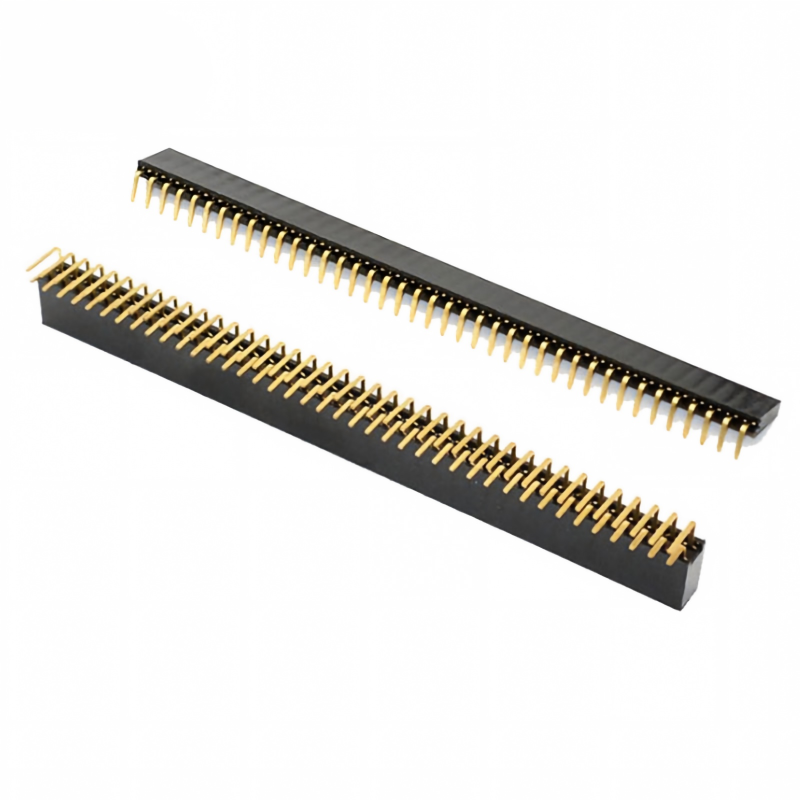

2.0mm पिच डबल रो फीमेल हेडर वर्टिकल सॉकेटएक कॉम्पैक्ट पीसीबी कनेक्टर है जिसे स्थान-सीमित इलेक्ट्रॉनिक प्रणालियों में विश्वसनीय बोर्ड-टू-बोर्ड और वायर-टू-बोर्ड इंटरकनेक्शन के लिए डिज़ाइन किया गया है।2.0mm पिच डुअल-रो संरचना के साथ
, यह फीमेल हेडर सॉकेट पारंपरिक 2.54mm पिच हेडर की तुलना में उच्च संपर्क घनत्व प्रदान करता है, जिससे यह औद्योगिक नियंत्रण बोर्ड, एम्बेडेड सिस्टम, संचार उपकरण, स्वचालन उपकरण और उपभोक्ता इलेक्ट्रॉनिक्स के लिए उपयुक्त है।वर्टिकल माउंटिंग डिज़ाइन सीधी पीसीबी एकीकरण का समर्थन करता है, जबकि विभिन्न पिन गणना, प्लेटिंग फिनिश, इन्सुलेशन सामग्री और माउंटिंग ऊंचाई जैसे विकल्प विभिन्न एप्लिकेशन आवश्यकताओं के लिए अनुकूलन की अनुमति देते हैं।प्रतिस्पर्धी लाभ
1. स्थान-कुशल पीसीबी डिज़ाइन
एम्बेडेड कंट्रोलर बोर्ड
औद्योगिक नियंत्रण मॉड्यूल
स्थिर विद्युत कनेक्शन
कम संपर्क प्रतिरोध
उपलब्ध अनुकूलन विकल्पों में शामिल हैं:
हाउसिंग की ऊंचाई
वर्टिकल सॉकेट संरचना कुशल पीसीबी स्थापना का समर्थन करती है और मानक इलेक्ट्रॉनिक निर्माण प्रक्रियाओं के साथ संगत है।
पिन गणना: मानक 20P के अलावा 2-50 पिन उपलब्ध
प्लेटिंग: गोल्ड फ्लैश / हार्ड गोल्ड / मैट टिन
सुविधा: पोलराइजिंग कुंजी, लोकेटिंग पेग जोड़ें
पैकेजिंग: आपके एसएमटी फीडर के लिए रील आयाम समायोजित करें
उच्च तापमान आवश्यकताओं के लिए हाउसिंग सामग्री का उन्नयन
उत्पाद अनुप्रयोग
पीएलसी कंट्रोलर
एआई हार्डवेयर और एज कंप्यूटिंग उपकरण
नेटवर्क डिवाइस
एआई हार्डवेयर और एज कंप्यूटिंग उपकरण
स्मार्ट होम डिवाइस
एआई हार्डवेयर और एज कंप्यूटिंग उपकरण
वाहन नियंत्रण मॉड्यूल
एआई हार्डवेयर और एज कंप्यूटिंग उपकरण
संभावित अनुप्रयोग:
एम्बेडेड एआई कंट्रोलर
अनुकूलन योग्य विकल्प
पिन गणना: 2×2 से 2×40 पोजीशन तक
गारंटी/वारंटी/नियम और शर्तें
हम उत्पाद गुणवत्ता की गारंटी प्रदान करते हैं।
15-दिन की त्वरित डिलीवरी का आश्वासन दिया जाता है।
भुगतान की शर्तें टी/टी में शामिल हैं, लेकिन यह बातचीत के अधीन है, जैसे एल/सी, पेपैल, वेस्टर्न यूनियन, और अधिक।
बिक्री के बाद सेवा
हमारे कार्यालयों और मुख्यालय के नेटवर्क के माध्यम से उत्कृष्ट सेवा प्रदान की जाती है।
कृपया फोन या ईमेल द्वारा हमसे संपर्क करें, या यदि सुविधाजनक हो, तो हमारे कार्यालय का दौरा करें।
अनुकूल सेवा के अलावा, हम सबसे प्रतिस्पर्धी मूल्य और लचीली शेड्यूलिंग प्रदान करते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आपका एमओक्यू क्या है?
ए: हमारा एमओक्यू आमतौर पर 1000 पीसी होता है, लेकिन हम परीक्षण के लिए छोटी मात्रा के ऑर्डर स्वीकार करते हैं।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
ए: हमारे कारखाने का दौरा करने के लिए आपका स्वागत है, और हम आपको अपनी पेशेवर उत्पादन प्रक्रिया दिखाएंगे, और हम आपके साथ दीर्घकालिक सहयोग बना सकते हैं।
प्रश्न: आपका नमूना समय क्या है? आपका डिलीवरी समय क्या है?
ए: नमूनों के लिए 7 दिन, और बड़े पैमाने पर उत्पादन के लिए 15-20 दिन। यह मात्रा पर निर्भर करता है।
प्र: मुझे कैसे पता चलेगा कि आपने मेरा ऑर्डर भेज दिया है?
ए: ट्रैकिंग नंबर (डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस, आदि), एयर वे बिल, या समुद्र द्वारा बी/एल आपको जैसे ही आपका सामान भेजा जाएगा, भेजा जाएगा। हम डिलीवरी पर भी नज़र रखते हैं और आपको सूचित करते रहते हैं। सहायक बिक्री के बाद सेवा प्रदान की जाती है। हम जो बेचते हैं उसका समर्थन करते हैं।
प्रश्न: क्या मैं व्यक्तिगत/अनुकूलित उत्पाद बना सकता हूँ?
ए: निश्चित रूप से, बस हमें अपना ड्राइंग या नमूना भेजें।
