उत्पत्ति के प्लेस:
गुआंगडोंग, चीन
ब्रांड नाम:
XTKCONN
प्रमाणन:
CE,SGS,ROHS,ISO9001
मॉडल संख्या:
FPC**-T1T1-00**-C

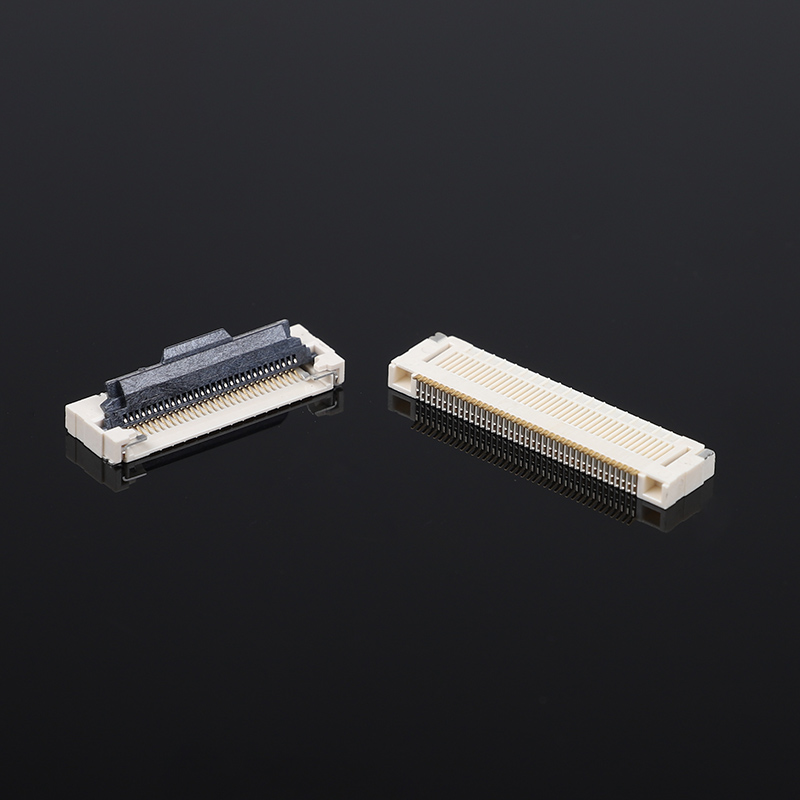

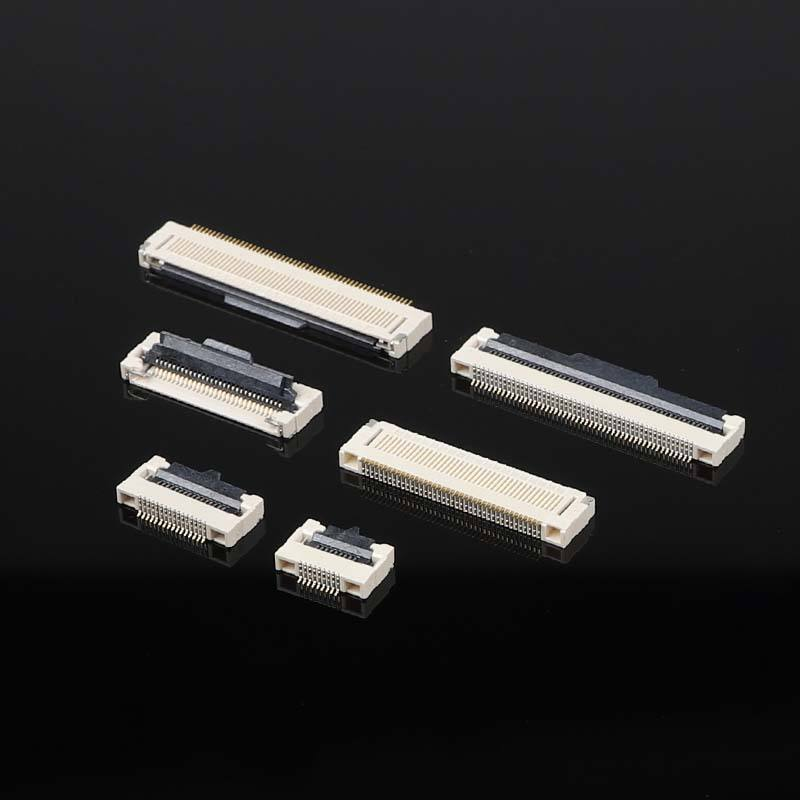

2.2H फ्लिप कवर बटरफ्लाई लॉक फ्लैट फ्लेक्सिबल केबल सॉकेट पीसीबी 0.5 मिमी पिच 2.2H FFC/FPC कनेक्टर
1, 0.5 मिमी फाइन पिच, 2.2 मिमी कुल ऊंचाई, सुरक्षित FFC/FPC लैचिंग के लिए बटरफ्लाई फ्लिप-लॉक एक्चुएटर
2. SMT सरफेस-माउंट, बड़े पैमाने पर उत्पादन के लिए स्वचालित पिक-एंड-प्लेस का समर्थन करता है
3, मजबूत केबल रिटेंशन, कंपन और झटके के तहत आकस्मिक FPC डिस्कनेक्शन को रोकता है
4, मानक 0.3 मिमी मोटाई FPC / FFC फ्लेक्सिबल केबल के साथ संगत
5, RoHS-अनुपालक, हैलोजन-मुक्त, उपभोक्ता और हल्के-औद्योगिक परियोजनाओं के लिए योग्य
6. एकाधिक पिन गणना विन्यास योग्य, तेज नमूना और मात्रा वितरण समर्थन
.
विवरण
सामान्य यांत्रिक विनिर्देश
| वस्तु | विनिर्देश |
|---|---|
| पिच | 0.5 मिमी |
| कुल ऊंचाई | 2.2 मिमी |
| माउंटिंग प्रकार | SMT सरफेस माउंट |
| लॉक प्रकार | बटरफ्लाई फ्लिप-कवर ZIF |
| उपलब्ध पिन गणना | 4-60P अनुकूलन योग्य |
| संगत केबल मोटाई | 0.3 मिमी ±0.03 मिमी (FPC / FFC) |
| मैचिंग चक्र | न्यूनतम 30 बार |
| एक्चुएटर ऑपरेशन | इन्सर्ट के लिए फ्लिप-अप; लॉक के लिए फ्लिप-डाउन |
सामग्री और विद्युत विशेषताएँ
| वस्तु | विनिर्देश |
|---|---|
| आवास / एक्चुएटर | LCP उच्च-तापमान रेज़िन, UL94V-0, हैलोजन-मुक्त |
| संपर्क सामग्री | फास्फोर कांस्य |
| संपर्क चढ़ाना | संपर्क क्षेत्र: निकल बेस पर गोल्ड प्लेटिंग; सोल्डर क्षेत्र: टिन प्लेटिंग |
| रेटेड करंट | 0.5 ए प्रति पिन |
| रेटेड वोल्टेज | 50 वी एसी |
| संपर्क प्रतिरोध | ≤50 एमΩ (प्रारंभिक) |
| इन्सुलेशन प्रतिरोध | ≥1000 एमΩ |
| ऑपरेटिंग तापमान | -40°C ~ +85°C |
पर्यावरणीय और सोल्डरिंग दिशानिर्देश
| वस्तु | विनिर्देश |
|---|---|
| रिफ्लो सोल्डरिंग (लीड-फ्री) | पीक तापमान ≤260°C; पीक पर 10-30 सेकंड; अधिकतम 2 रिफ्लो चक्र |
| प्री-हीट प्रोफाइल | 150-180°C 60-120 सेकंड के लिए |
| मैनुअल सोल्डरिंग | अधिकतम 320°C, प्रति बिंदु ≤3 सेकंड; प्लास्टिक आवास को छूने से बचें |
| भंडारण की स्थिति | तापमान: 10-40°C; आर्द्रता: 40-70% आरएच; नमी के खिलाफ सील रखें |
| अनुपालन | RoHS, हैलोजन-मुक्त |
उत्पाद लाभ
FPC FFC कनेक्टर क्या है?
FPC FFC फ्लैट कनेक्टर वर्तमान तक सीमित नहीं है, लेकिन ऑप्टोइलेक्ट्रॉनिक प्रौद्योगिकी के तेजी से विकास में आज, ट्रांसमिशन सिग्नल का वाहक प्रकाश है; कांच और प्लास्टिक सामान्य सर्किट में तार की जगह लेते हैं, लेकिन ऑप्टिकल सिग्नल पथ FPC FFC फ्लैट कनेक्टर का भी उपयोग करता है। उनका कार्य और सर्किट FPC FFC फ्लैट कनेक्शन कनेक्टर समान हैं।
FFC कनेक्टर और FPC के बीच मुख्य अंतर
उनके निर्माण के संदर्भ में, उनके सर्किट बनने का तरीका अलग है:
1. FPC एक प्रकार का लचीला सर्किट बोर्ड है जिसमें विभिन्न सिंगल-साइडेड, डबल-साइडेड और मल्टीलेयर संरचनाएं होती हैं, जिसे FCCL (फ्लेक्सिबल कॉपर-क्लैड फॉयल) द्वारा रासायनिक नक़्क़ाशी द्वारा संसाधित किया जाता है।
2. FFC फ्लैट कॉपर फॉयल के साथ सैंडविच दो परतों वाली इन्सुलेटिंग फॉयल फिल्म का उपयोग करता है। तैयार उत्पाद सरल और मोटा होता है।
FPC भविष्य नवाचार प्रवृत्ति
1. मोटाई। FPC की मोटाई अधिक लचीली और पतली होनी चाहिए।
2. तह प्रतिरोध। झुकना FPC की अंतर्निहित विशेषता है। भविष्य के FPC प्रतिरोध को मजबूत होना चाहिए और 10 हजार से अधिक बार होना चाहिए। निश्चित रूप से, इसके लिए बेहतर सब्सट्रेट की आवश्यकता होती है।
3. कीमत। इस स्तर पर, FPC की कीमत PCB की तुलना में बहुत अधिक है। यदि FPC की कीमत कम हो जाती है, तो बाजार व्यापक होगा।
4. प्रक्रिया स्तर। विभिन्न आवश्यकताओं को पूरा करने के लिए, FPC प्रक्रिया को उन्नत किया जाना चाहिए, और न्यूनतम एपर्चर और न्यूनतम लाइनविड्थ/लाइन स्पेसिंग को उच्च आवश्यकताओं को पूरा करना चाहिए।
हमारी सेवा
1. उत्पाद विनिर्देशों की श्रृंखला पूरी है, लेकिन अनुकूलित भी है।
2. आयात उपकरण और उच्च स्तर का स्वचालन, समय पर डिलीवरी। आमतौर पर 7-10 दिन।
3. ISO 9000 और ईआरपी प्रणाली का सख्त कार्यान्वयन, गुणवत्ता और मानक उत्पादन नियंत्रण के अनुसार सामग्री की आपूर्ति। यूएल प्रमाणन के माध्यम से उत्पाद गुणवत्ता आश्वासन।
4. नि: शुल्क नमूना: 15-20 सेट, लागत प्रभावी; समान गुणवत्ता इकाई मूल्य बहुत प्रतिस्पर्धी है
अक्सर पूछे जाने वाले प्रश्न
1, क्या मेरे पास नमूना आदेश हो सकता है?
हाँ, हम परीक्षण और गुणवत्ता की जांच के लिए नमूना आदेशों का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं।
2, क्या आप हमारे मांग के अनुसार अपने उत्पादों का निर्माण कर सकते हैं?
हाँ, यदि आप हमारे MOQ को पूरा कर सकते हैं तो उत्पादों के विनिर्देशों को अनुकूलित किया जा सकता है।
3, आपके उत्पादों की गुणवत्ता की गारंटी कैसे दें?
1) हम वादा करते हैं कि गुणवत्ता की समस्याओं के 30 दिनों के भीतर, हम आपको वापसी देंगे।
2) उत्पादन के दौरान सख्त पहचान।
3) शिपमेंट से पहले उत्पादों पर सख्त नमूना निरीक्षण, और बरकरार उत्पाद पैकेजिंग सुनिश्चित की गई।
4, हमारे उत्पाद प्रमाणन क्या हैं?
ISO9001 और कुछ अन्य ROHS प्रमाणन।
5, मुझे माल कब तक मिल सकता है?
अधिकांश माल हमारे पास स्टॉक में हैं; भुगतान प्राप्त करने के बाद डिलीवरी का समय लगभग 1-5 दिन है। अनुकूलित आवश्यकताओं के लिए, समय थोड़ा लंबा होगा, जैसा कि हमने पुष्टि की है।
6, आप डिलीवरी के लिए किस प्रकार के लॉजिस्टिक्स का उपयोग करते हैं?
हम मुख्य रूप से DHL, UPS, FEDEX, EMS और अन्य एक्सप्रेस डिलीवरी द्वारा माल पहुंचाते हैं। हम ग्राहकों के लिए सबसे अधिक लागत प्रभावी लॉजिस्टिक्स चुनेंगे। आपके फॉरवर्डर द्वारा माल पिकअप का भी समर्थन किया जाता है।
7, आपको हमसे क्यों खरीदना चाहिए?
हमारे पास 16 साल का उद्योग अनुभव है। हमने हजारों कंपनियों के साथ सहयोग किया है। उत्पाद की गुणवत्ता विश्वसनीय है।
8, आपकी कंपनी मुख्य रूप से कौन से उत्पाद बेचती है?
हमारी कंपनी के मुख्य उत्पादों में FFC/FPC कनेक्टर / वेफर कनेक्टर / सिम कार्ड कनेक्टर / मेमोरी कार्ड कनेक्टर / USB कनेक्टर / टाइप सी कनेक्टर / HDMI कनेक्टर / RJ45 श्रृंखला / B to B कनेक्टर और पिन हेडर कनेक्टर आदि शामिल हैं।
