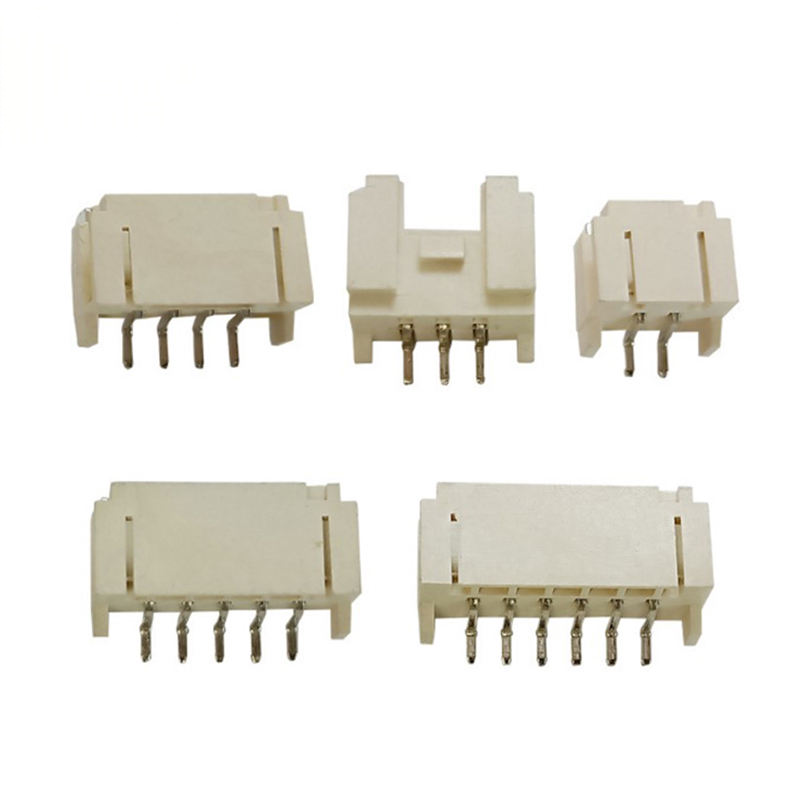

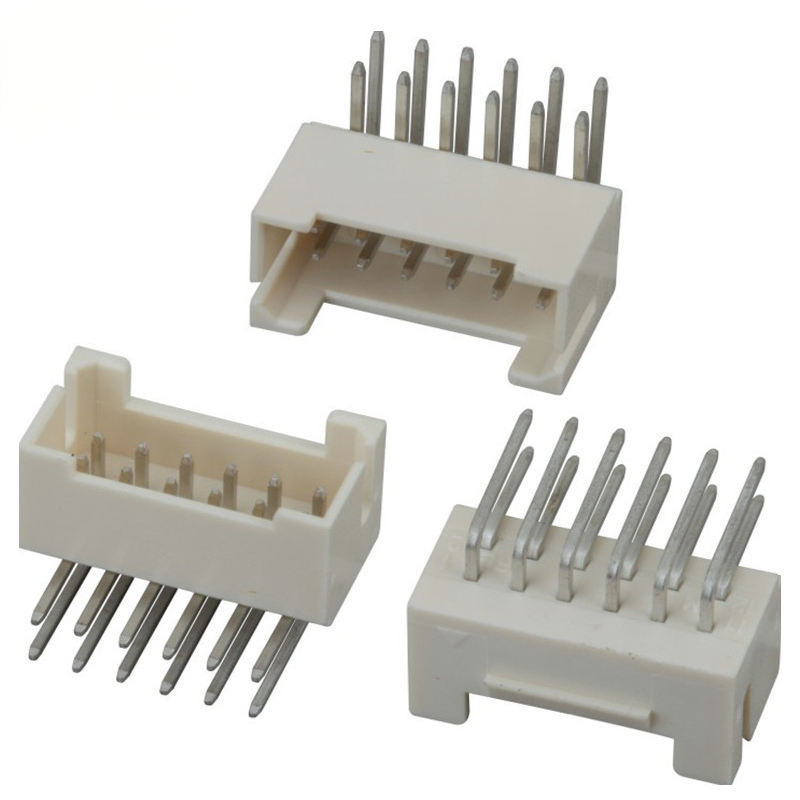

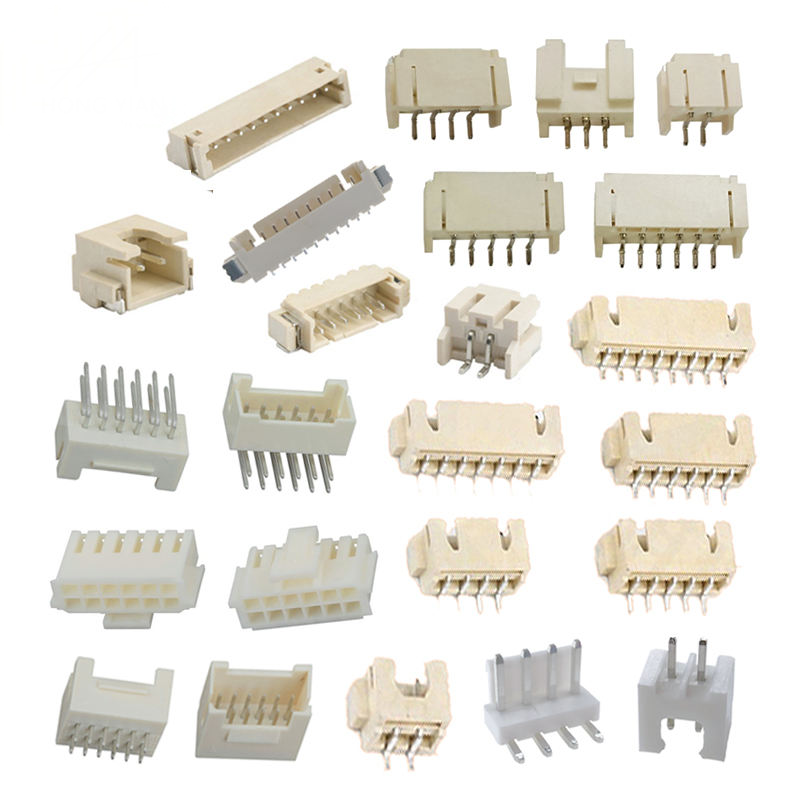

वायर-टू-बोर्ड JST-संगत 1.25mm / XH 2.54mm / PH 2.0 क्रिम्प वर्टिकल और राइट-एंगल मेल वेफर हाउसिंग | 2510 PCB कनेक्टर
उत्पाद हाइलाइट्स
- मल्टी-पिच प्लेटफॉर्म:1.25 मिमी / PH2.0 मिमी / XH2.54 मिमी / 2510 2.54 मिमी, JST फुटप्रिंट मानकों के साथ ड्रॉप-इन संगत
- डुअल माउंटिंग विकल्प:वर्टिकल (सीधा) और राइट-एंगल (R/A 90°) मेल वेफर हेडर, मानक PCB असेंबली के लिए THT थ्रू-होल
- पूर्ण क्रिम्प-स्टाइल सिस्टम: PCB हेडर + प्लास्टिक हाउसिंग + क्रिम्प टर्मिनल, पिन काउंट 2-20P सिंगल रो
- RoHS और REACH अनुपालन; UL94-V-0 इंसुलेशन सामग्री; स्थिर सिग्नल और पावर ट्रांसमिशन के लिए टिन-प्लेटेड फॉस्फर-ब्रॉन्ज संपर्क
- बड़े पैमाने पर उत्पादन के लिए अनुकूलित: स्थिर क्रिम्प प्रदर्शन, कम इंसर्शन-फोर्स मेटिंग, मूल ब्रांडेड भागों की तुलना में प्रतिस्पर्धी लागत
तकनीकी विशिष्टताएँ
सामान्य यांत्रिक पैरामीटर
| आइटम |
विनिर्देश |
| उपलब्ध पिच |
1.25 मिमी / PH2.0 मिमी / XH2.54 मिमी / 2510-2.54 मिमी |
| पिन काउंट |
2-20 पोजीशन, सिंगल रो |
| माउंटिंग टाइप |
वर्टिकल (सीधा 180°), राइट-एंगल (R/A 90°), THT थ्रू-होल |
| मेटिंग साइकल |
न्यूनतम 300 साइकल |
| लागू तार AWG |
AWG#30-#22 (पिच वेरिएंट पर निर्भर) |
| PCB मोटाई समर्थन |
1.6 मिमी मानक PCB |
| लॉक संरचना |
घर्षण सकारात्मक लॉक |
सामग्री और विद्युत विशेषताएँ
| आइटम |
विनिर्देश |
| संपर्क सामग्री |
फॉस्फर ब्रॉन्ज |
| संपर्क प्लेटिंग |
मैट टिन-प्लेटेड मानक; गोल्ड फ्लैश वैकल्पिक |
| हाउसिंग इंसुलेटर |
PA66, UL94-V-0 फ्लेम रेटिंग |
| रेटेड करंट (प्रति पिन) |
1.0A-3.0A पिच वेरिएंट के अधीन; ऊंचे परिवेश तापमान पर डीरेट |
| रेटेड वोल्टेज |
250V AC/DC |
| प्रारंभिक संपर्क प्रतिरोध |
≤10 mΩ |
| इंसुलेशन प्रतिरोध |
≥1000 MΩ |
| विदस्टैंडिंग वोल्टेज |
1000V AC / 1 मिनट, कोई ब्रेकडाउन नहीं |
पर्यावरण और सोल्डरिंग गाइड
| आइटम |
विनिर्देश |
| ऑपरेटिंग तापमान |
-25℃ ~ +85℃ (वर्तमान-वृद्धि तापमान सहित) |
| सोल्डर प्रक्रिया |
THT हेडर के लिए वेव सोल्डरिंग; मानक थ्रू-होल सोल्डरिंग |
| सुझाई गई सोल्डर तापमान और समय |
260℃ अधिकतम, ≤5 सेकंड पिन विसर्जन |
| अनुपालन |
RoHS 2.0, REACH |
| भंडारण की स्थिति |
सूखा इनडोर, संक्षारक गैस से बचें, -10℃ ~ +40℃ |
उत्पाद सुविधाएँ
- डुअल ओरिएंटेशन: टॉप-एंट्री वायरिंग के लिए वर्टिकल स्ट्रेट; साइड-एंट्री केबल रूटिंग के लिए राइट-एंगल R/A, लचीला PCB लेआउट स्वतंत्रता
- सिंगल-रो 2-20 पोजीशन, लगातार पिन पिच टॉलरेंस ±0.05 मिमी, सटीक मेटिंग सुनिश्चित करता है और गलत इंसर्शन क्षति से बचाता है
- टिन प्लेटिंग के साथ फॉस्फर ब्रॉन्ज संपर्क बीम; उच्च-साइकिल / संक्षारक-वातावरण परियोजनाओं के लिए वैकल्पिक गोल्ड फ्लैश प्लेटिंग
- PA66 UL94-V-0 हाउसिंग सामग्री, एंटी-एजिंग, रिफ्लो और वेव सोल्डरिंग प्रक्रिया के लिए अच्छा थर्मल प्रतिरोध
- हाउसिंग पर पॉजिटिव फ्रिक्शन-लॉक लैच डिज़ाइन, मध्यम कंपन स्थितियों के तहत एंटी-पुल-आउट प्रदर्शन में सुधार करता है
- पूर्ण क्रिम्प-टर्मिनेशन समाधान: मिलान क्रिम्प टर्मिनल और हाउसिंग एक साथ आपूर्ति किए जाते हैं; मानक उद्योग क्रिम्प टूलिंग के साथ काम करता है
- JST-स्टाइल फुटप्रिंट के साथ ड्रॉप-इन मैकेनिकल संगतता; प्रतिस्थापन परियोजनाओं के लिए कोई PCB फुटप्रिंट संशोधन की आवश्यकता नहीं है
- सख्त आने वाली और जाने वाली QC: आयामी जांच, संपर्क प्रतिरोध, प्रति बैच डाइलेक्ट्रिक शक्ति परीक्षण
उत्पाद लाभ
- मल्टी-पिच वन-स्टॉप सोर्सिंग: 1.25 / 2.0 / 2.54 मिमी सामान्य रूप से उपयोग किए जाने वाले वायर-टू-बोर्ड विनिर्देशों को कवर करें, अपने मल्टी-सप्लायर बीओएम प्रबंधन कार्यभार को कम करें
- लेआउट लचीलापन: वर्टिकल और राइट-एंगल हेडर विकल्प तंग एनक्लोजर स्पेस के अनुकूल होते हैं, कॉम्पैक्ट पीसीबी पर केबल रूटिंग संघर्ष से बचते हैं
- लागत-अनुकूलित ड्रॉप-इन प्रतिस्थापन: JST-स्टाइल के साथ यांत्रिक रूप से संगत, पीसीबी लेआउट को फिर से डिजाइन किए बिना लीड-टाइम को छोटा करें और घटक लागत कम करें
- बड़े पैमाने पर उत्पादन के अनुकूल: स्थिर क्रिम्प टर्मिनल गुणवत्ता, मानक क्रिम्प उपकरण के साथ संगत; हार्नेस वर्कशॉप के लिए कम विफलता दर
- डुअल-ग्रेड प्लेटिंग चयन: नियमित लागत-संवेदनशील परियोजनाओं के लिए टिन-प्लेटेड; उच्च-कंपन / उच्च-मेटिंग-साइकिल उपकरणों के लिए गोल्ड फ्लैश
- पूर्ण-रेंज QC कवरेज: ग्राहक ऑडिट के लिए यांत्रिक आयाम, विद्युत प्रदर्शन, सामग्री प्रमाणन दस्तावेज उपलब्ध हैं
आवेदन
- उपभोक्ता इलेक्ट्रॉनिक्स: घरेलू उपकरण, स्मार्ट होम मॉड्यूल, पंखे और मोटर आंतरिक वायरिंग, एलईडी ड्राइवर बोर्ड
- IoT और एम्बेडेड हार्डवेयर: सेंसर मॉड्यूल, बैटरी पैक आंतरिक कनेक्शन, नियंत्रण बोर्ड
- औद्योगिक उपकरण: छोटे औद्योगिक नियंत्रक, परीक्षण उपकरण, उपकरण आंतरिक सिग्नल-पावर इंटरकनेक्शन
- 3D-प्रिंटर और आरसी उपकरण, कार्यालय स्वचालन हार्डवेयर, चिकित्सा गैर-महत्वपूर्ण आंतरिक वायरिंग
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे सभी उत्पादों की जांच के लिए कैटलॉग भेज सकते हैं?
ए: हाँ, आप कैटलॉग प्राप्त करने के लिए हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
2. प्रश्न: मुझे अपने कैटलॉग में उत्पाद नहीं मिल रहा है, क्या आप मेरे लिए यह उत्पाद बना सकते हैं?ए: हमारा कैटलॉग हमारे अधिकांश उत्पादों को दिखाता है, लेकिन सभी को नहीं। बस हमें बताएं कि आपको किस उत्पाद की आवश्यकता है, और आप कितना चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने के लिए एक नया मोल्ड भी डिजाइन और बना सकते हैं। आपके संदर्भ के लिए, एक साधारण मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।
3. प्रश्न: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने मुफ्त हैं?
ए: हाँ, हम परीक्षण के लिए कनेक्टर के 5-10 पीसी मुफ्त नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा।
4. प्रश्न: आपकी डिलीवरी का समय क्या है?
ए: स्टॉक माल 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित माल 5-7 दिनों के भीतर वितरित किए जाते हैं।
5. प्रश्न: मेरा ऑर्डर कैसे शिप करें?
ए: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें हवा या समुद्र द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं। डिलीवरी के दौरान उत्पाद क्षति के लिए हम जिम्मेदार हैं।
6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं आरएमबी का भुगतान कर सकता हूं?
ए: हम टी/टी (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हमें चालान के समान राशि प्राप्त हो। और आप आरएमबी में भुगतान कर सकते हैं। कोई समस्या नहीं।
7. प्रश्न: आपकी कंपनी की गुणवत्ता नियंत्रण के बारे में क्या?
ए: सख्ती से ISO9001 का पालन करें, IQC, OQC, IPQC, QA हमारे गुणवत्ता विभाग का 10% हिस्सा हैं। हमारे सभी उत्पादों का परीक्षण CCD द्वारा किया जाएगा।
8. प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
ए: हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारी वस्तुएं हैं, इसलिए सभी की कीमतों को एक सूची पर बनाना असंभव है, और सामग्री की लागत और मात्रा के कारण कीमतें हमेशा बदलती रहती हैं। और आप हमें उन सभी वस्तुओं की सूची दे सकते हैं जिनकी आपको आवश्यकता है; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे।
9. प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?
ए: हाँ। हमने पहले अपने ग्राहकों के लिए बहुत सारे अनुकूलित उत्पाद बनाए हैं (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है क्योंकि हम आपके लोगो या अन्य जानकारी को पैकेज पर डालते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।
10. प्रश्न: आपके पास क्या प्रमाण पत्र हैं?
ए: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, आदि।
