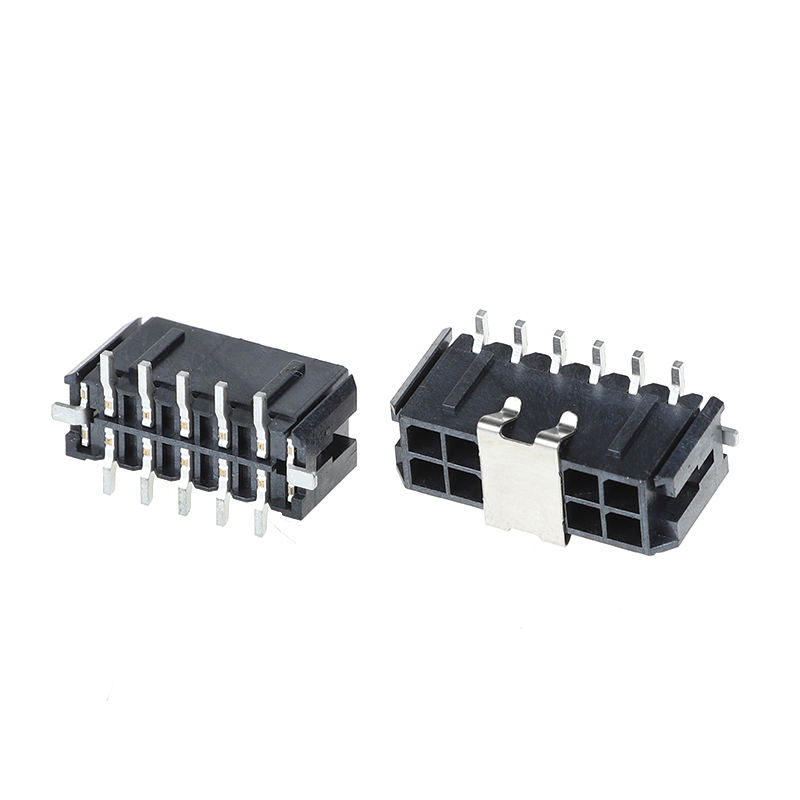

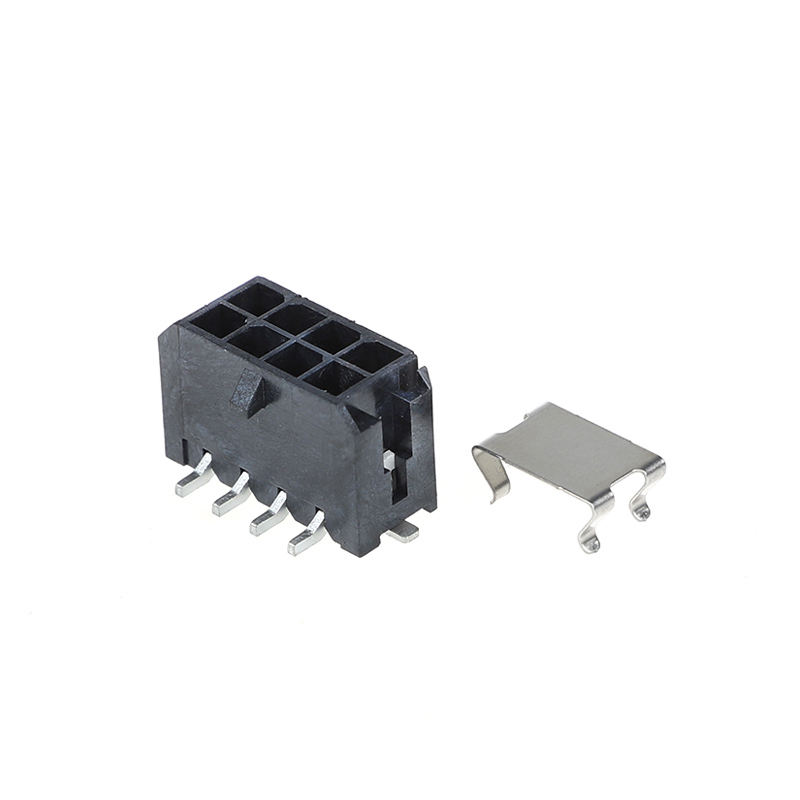

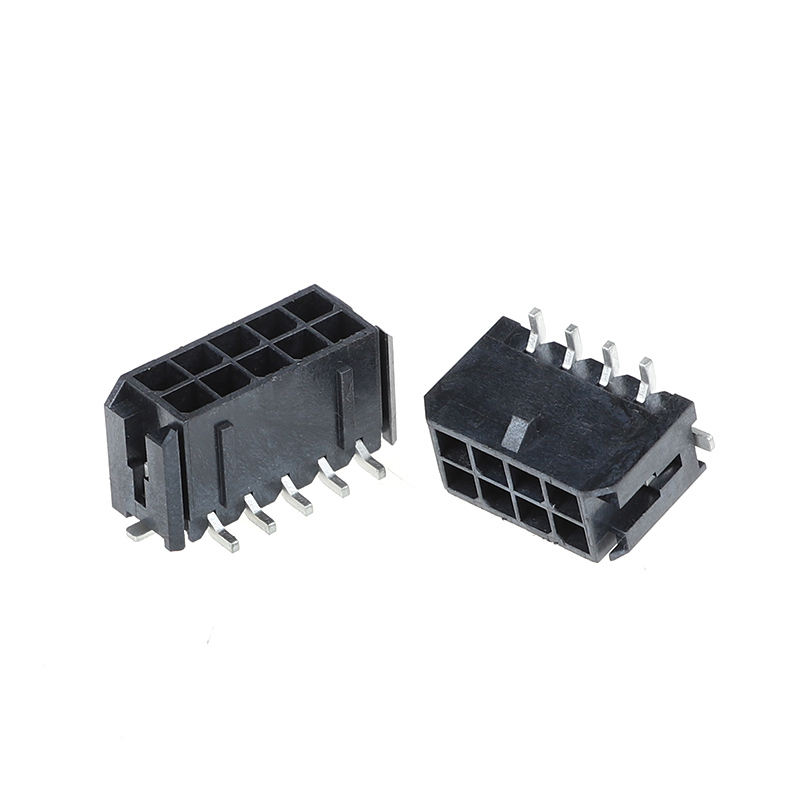

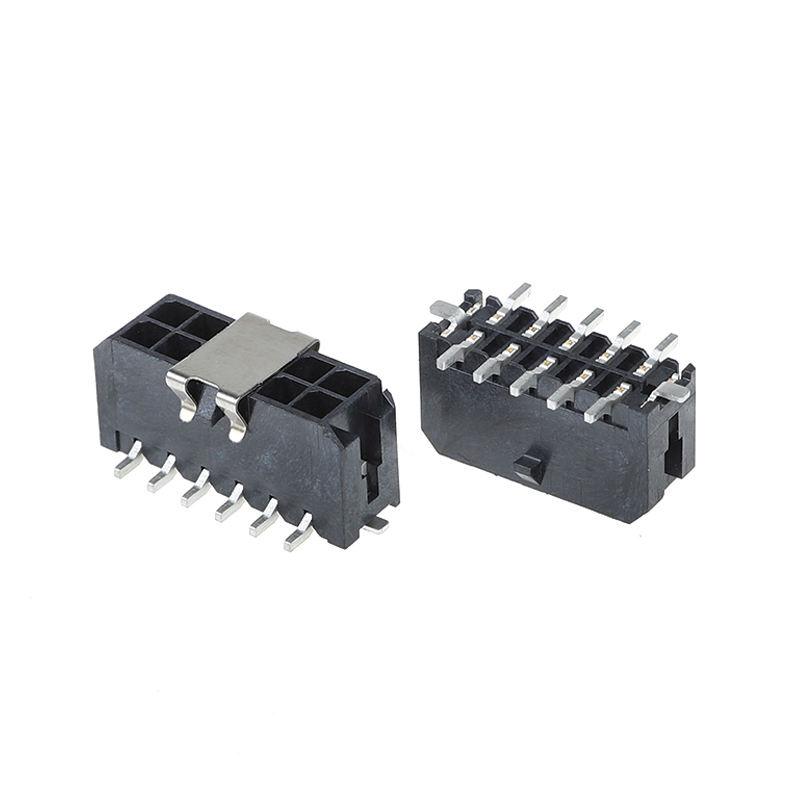

छोटा 5557 वर्टिकल MX3.0mm पिच डबल रो 4P-24P ऑटोमोटिव कनेक्टर MOLEX43045 4P-24P वर्टिकल स्टिकर फॉर PCB को बदलता है
उत्पाद की मुख्य बातें
3.0mm पिच डबल रो वर्टिकल PCB कनेक्टर, ऑटोमोटिव और इंडस्ट्रियल ग्रेड, Molex 43045 सीरीज के लिए ड्रॉप-इन रिप्लेसमेंट
- पिच: 3.0mm, डबल-रो वर्टिकल SMT स्टिकर टाइप, रेंज: 4P से 24P
- UL94V-0 फ्लेम-रिटार्डेंट हाउसिंग, हैलोजन-फ्री, इंडस्ट्रियल और ऑटोमोटिव लो-स्मोक आवश्यकताओं को पूरा करता है
- अनुकूलित लॉकिंग स्नैप डिज़ाइन: एंटी-वाइब्रेशन, कठोर झटके और कंपन के तहत आकस्मिक अन-मेटिंग को रोकता है
- पूर्ण मेटिंग सेट: वन-स्टॉप सोर्सिंग के लिए हाउसिंग + क्रिम्प टर्मिनलों को एक साथ सप्लाई करता है
- वर्टिकल SMT माउंटिंग, कॉम्पैक्ट फुटप्रिंट, PCB बोर्ड स्पेस बचाता है
तकनीकी विशिष्टताएँ
| आइटम |
विवरण |
| इलेक्ट्रिकल परफॉरमेंस |
रेटेड करंट: 8A प्रति सर्किट
रेटेड वोल्टेज: 250V AC
इंसुलेशन रेजिस्टेंस: ≥1000MΩ
कॉन्टैक्ट रेजिस्टेंस: ≤20mΩ
विदस्टैंड वोल्टेज: 1500V AC/मिनट |
| मैकेनिकल परफॉरमेंस |
पिच: 3.0mm, डबल रो, वर्टिकल SMT
पोल नंबर: 4P, 6P, 8P, 10P, 12P, 14P, 16P, 18P, 20P, 22P, 24P
मेटिंग साइकिल्स: ≥500 बार
रिटेंशन फोर्स: एन्हांस्ड स्नैप, कंपन के तहत एंटी-अनमेटिंग |
| मटेरियल और प्लेटिंग |
हाउसिंग: PBT, UL94V-0, हैलोजन-फ्री
टर्मिनल मटेरियल: कॉपर अलॉय
प्लेटिंग: टिन-प्लेटेड / गोल्ड फ्लैश उपलब्ध |
| एनवायरनमेंटल स्पेसिफिकेशन |
ऑपरेटिंग टेम्प: -40℃ ~ +105℃
ऑटोमोटिव और इंडस्ट्रियल कठोर वातावरण के लिए कंप्लायंट |
| सोल्डरिंग गाइड |
SMT रिफ्लो सोल्डरिंग कम्पेटिबल
पीक टेम्प: 260℃ मैक्स, 10 सेकंड मैक्स
PCB के लिए वर्टिकल स्टिकर माउंटिंग |
क्रॉस रेफरेंस / वैकल्पिक रिप्लेसमेंट
अंतर्राष्ट्रीय प्रसिद्ध ब्रांडों के लिए डायरेक्ट ड्रॉप-इन विकल्प, समान फुटप्रिंट और पिनआउट:
- MOLEX: 43045 सीरीज (4P~24P वर्टिकल हेडर)
- JST: समतुल्य 3.0mm डबल रो वर्टिकल सीरीज
- AMP/TE: कम्पेटिबल 3.0mm पिच वर्टिकल डबल रो PCB कनेक्टर
नोट: बड़े पैमाने पर उत्पादन से पहले पिन असाइनमेंट और मैकेनिकल डायमेंशन की पुष्टि करें।
उत्पाद के फायदे
- एंटी-वाइब्रेशन स्नैप लॉक: कंपन वाले इंडस्ट्रियल / वाहन वातावरण में आकस्मिक अन-मेटिंग के जोखिम को हल करता है
- हैलोजन-फ्री + UL94V-0 प्लास्टिक: अग्नि सुरक्षा और पर्यावरण नियमों को पूरा करता है
- फुल सेट सप्लाई: हाउसिंग + टर्मिनल्स, कोई अलग सोर्सिंग झंझट नहीं
- Molex43045 के समान PCB फुटप्रिंट, PCB को फिर से डिज़ाइन किए बिना डायरेक्ट रिप्लेसमेंट
- सख्त डायमेंशन कंट्रोल, बड़े पैमाने पर असेंबली के लिए स्थिर SMT यील्ड
एप्लीकेशन
✅ ऑटोमोटिव इलेक्ट्रॉनिक्स: कार कंट्रोल मॉड्यूल, लाइटिंग, सेंसर वायरिंग
✅ इंडस्ट्रियल उपकरण: PLC, सर्वो ड्राइव, इंडस्ट्रियल कंट्रोलर
✅ घरेलू उपकरण: हाई-पावर घरेलू कंट्रोल बोर्ड
✅ पावर सप्लाई, बैटरी मैनेजमेंट सिस्टम, मेडिकल और कम्युनिकेशन उपकरण
पैकेजिंग विधि
- स्टैंडर्ड: एंटी-स्टैटिक बैग पैकिंग
- वैकल्पिक: व्हाइट / न्यूट्रल कार्टन बॉक्स पैकिंग। कस्टम पैकिंग लेबल और बारकोड अनुरोध पर उपलब्ध हैं।
भुगतान विधि
EXW, FOB, CIF, CPT, T/T, L/C उपलब्ध
लीड टाइम
- सैंपल: 3 वर्किंग डेज
- मास ऑर्डर: 1-2 सप्ताह
फैक्ट्री सर्टिफिकेट और कस्टम सर्विस
- प्रमाणन: UL, RoHS, REACH, ISO9001
- MOQ: स्टैंडर्ड आइटम के लिए लो MOQ
- सैंपल पॉलिसी: फ्री सैंपल उपलब्ध / फास्ट सैंपल डिलीवरी। कस्टम सर्विस: कस्टम पिन काउंट, प्लेटिंग थिकनेस, केबल हार्नेस असेंबली, स्पेशल पैकेजिंग और मार्किंग।
ग्राहक चयन गाइड
- पोल काउंट की पुष्टि करें: अपनी सर्किट आवश्यकता के आधार पर 4P~24P चुनें
- कार्य वातावरण: कंपन-भारी ऑटोमोटिव/इंडस्ट्रियल उपयोग के लिए, यह वर्टिकल एंटी-अनमेटिंग संस्करण पसंदीदा है
- तापमान जांच: सुनिश्चित करें कि ऑपरेटिंग तापमान -40℃~+105℃ के भीतर है
- प्लेटिंग चयन: सामान्य उपयोग के लिए टिन प्लेटिंग; हाई-रिलायबिलिटी सिग्नल अनुप्रयोगों के लिए गोल्ड फ्लैश
- प्रोटोटाइप सुझाव: बड़े पैमाने पर प्रोजेक्ट सत्यापन से पहले फ्री सैंपल का परीक्षण करें
- कम्पेटिबिलिटी: Molex/JST/TE पार्ट्स को बदलते समय डायमेंशन और पिन डेफिनिशन की तुलना करें
FAQ
1. प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे अपने सभी उत्पादों की जांच के लिए कैटलॉग भेज सकते हैं?
ए: हाँ, आप कैटलॉग प्राप्त करने के लिए हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
2. प्रश्न: मुझे अपने कैटलॉग में उत्पाद नहीं मिल रहा है। क्या आप यह उत्पाद मेरे लिए बना सकते हैं?ए: हमारा कैटलॉग हमारे अधिकांश उत्पादों को दिखाता है, लेकिन सभी को नहीं। बस हमें बताएं कि आपको किस उत्पाद की आवश्यकता है, और आप कितना चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने और उत्पादन करने के लिए एक नया मोल्ड भी डिजाइन और बना सकते हैं। आपके संदर्भ के लिए, एक सामान्य मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।
3. प्रश्न: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने मुफ्त हैं?
ए: हाँ, हम परीक्षण के लिए कनेक्टर के 5-10 पीसी मुफ्त नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा।
4. प्रश्न: आपके डिलीवरी समय के बारे में क्या?
ए: स्टॉक माल 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित माल 5-7 दिनों के भीतर वितरित किए जाते हैं।
5. प्रश्न: मेरा ऑर्डर कैसे शिप करें?
ए: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे DHL, FedEx, UPS, TNT, EMS। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें एयर या समुद्र द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं। डिलीवरी के दौरान किसी भी उत्पाद क्षति के लिए हम जिम्मेदार हैं।
6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं RMB का भुगतान कर सकता हूँ?
ए: हम T/T (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हमें चालान के समान राशि प्राप्त हो। और आप RMB में भुगतान कर सकते हैं। कोई समस्या नहीं।
7. प्रश्न: आपकी कंपनी की गुणवत्ता नियंत्रण के बारे में क्या?
ए: सख्ती से ISO9001 का पालन करें। IQC, OQC, IPQC, और QA हमारे कर्मचारियों का 10% हिस्सा हैं। हमारे सभी उत्पादों का परीक्षण CCD द्वारा किया जाएगा।
8. प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
ए: हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारी वस्तुएं हैं, सभी कीमतों को सूचीबद्ध करना असंभव है, और कीमतें सामग्री लागत और मात्रा के आधार पर बदलती हैं। और आप हमें उन सभी वस्तुओं की सूची दे सकते हैं जिनकी आपको आवश्यकता है; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे।
9. प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?
ए: हाँ। हमने पहले अपने ग्राहकों के लिए बहुत सारे अनुकूलित उत्पाद बनाए हैं (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है; हम आपके लोगो या अन्य जानकारी को पैकेज पर डाल सकते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।
10. प्रश्न: आपके पास क्या प्रमाण पत्र हैं?
ए: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, आदि।
