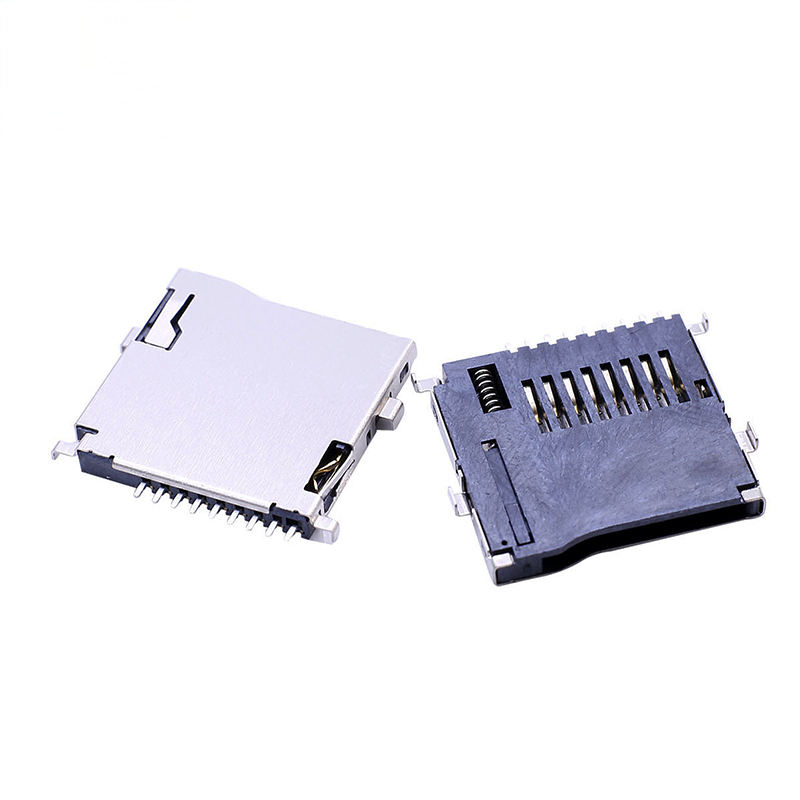

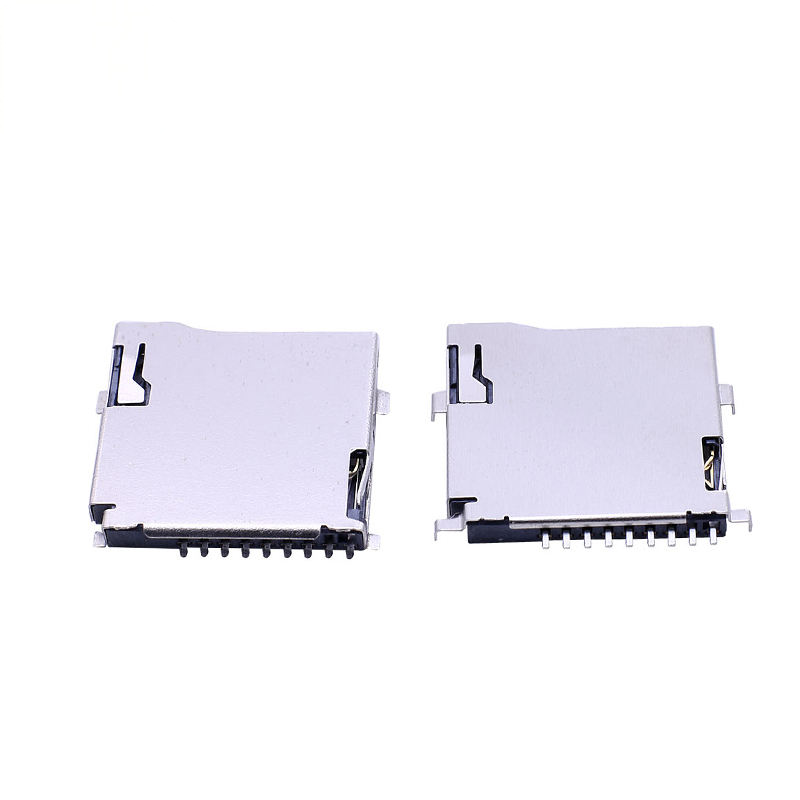

DM3 सीरीज 9P पिन माइक्रो एसडी कार्ड कनेक्टर के लिए पीसीबी अनुप्रयोगों के लिए बाहरी वेल्डिंग के साथ पुश-पुश एसएमटी टी-फ्लैश प्रकार

हाइलाइट

✅ हिरोसे डीएम3 सीरीज के पदचिह्न के लिए ड्रॉप-इन विकल्प, 9-पिन पुश-पुश ऑटो-एजेक्ट तंत्र
✅ बाहरी वेल्डिंग SUS304 स्टेनलेस स्टील खोल, बेहतर ईएमआई परिरक्षण और पीसीबी ग्राउंडिंग प्रदर्शन
✅ एसएमटी सतह-माउंट डिजाइन, कार्ड-इन सिग्नल फीडबैक के लिए अंतर्निहित कार्ड-डिटेक्ट स्विच
✅ 1.10 मिमी संपर्क पिच, माइक्रो-एसडी / टी-फ्लैश यूएचएस-आई हाई-स्पीड ट्रांसमिशन का समर्थन करता है
✅ 5000 संभोग चक्र यांत्रिक जीवनकाल, मानक रिफ्लो के लिए उच्च-तापमान एलसीपी आवास
✅ उच्च-गति एसएमटी बड़े पैमाने पर उत्पादन के लिए RoHS और कम-हेलोजेन अनुरूप, टेप-ऑन-रोल पैकेजिंग

तकनीकी विनिर्देश

सामान्य यांत्रिक मापदंड

सामग्री और विद्युत विशेषताओं

पर्यावरण और मिलाप दिशानिर्देश

उत्पाद की विशेषताएं

• पुश-पुश लॉकिंग इजेक्शन: एक हाथ का संचालन; पुश-इन लॉक, पुश-पुनः स्प्रिंग इजेक्ट; कंपन के तहत आकस्मिक कार्ड ड्रॉप-आउट को रोकता है
• 9-पिन संपर्क, 1.10 मिमी पिच, एकीकृत कार्ड-डिटेक्ट स्विच (NO सिग्नल आउटपुट)
• बाहरी वेल्डिंग SUS304 स्टेनलेस स्टील के खोल, स्थिर ईएमआई परिरक्षण के लिए कई ग्राउंड सोल्डर बिंदु
• पीसीबी प्रतिधारण पंजे के साथ एसएमटी सतह-माउंटेड समापन, रिफ्लो सोल्डरिंग के दौरान एंटी-फ्लोटिंग
• उच्च तापमान UL94V-0 एलसीपी आवास, मानक एसएमटी रिफ्लो प्रोफाइल के साथ संगत
• पीसीबी के टर्मिनलों को अच्छी वेल्डेबिलिटी के लिए टिन-प्लेट किया गया
• माइक्रोएसडी, माइक्रोएसडीएचसी, माइक्रोएसडीएक्ससी यूएचएस-आई मेमोरी कार्ड का समर्थन
• स्वचालित एस.एम.टी. असेंबली लाइनों के लिए टेप-एंड-रोल पैकिंग

उत्पाद के फायदे

1. पदचिह्न संगतता: पिन-टू-पिन Hirose DM3 श्रृंखला के साथ संगत, मूल पीसीबी लैंड पैटर्न का पुनः उपयोग, कोई पीसीबी रीडिजाइन नहीं, परियोजना सत्यापन चक्र को छोटा करें।
2. बाहरी वेल्डेड एसयूएस खोल: कई ग्राउंड सोल्डर पैड ईएमआई परिरक्षण प्रभाव को मजबूत करते हैं; आंतरिक वेल्ड शेल संस्करणों की तुलना में बेहतर एंटी-इंटरफेरेंस प्रदर्शन, शोर वाले औद्योगिक सर्किट के लिए आदर्श।
3. पुश-पुश विरोधी-ड्रॉप-आउट लॉक: कंपन और झटके के अधीन स्थिर यांत्रिक तालाबंदी, क्षेत्र में तैनात उपकरणों के लिए आकस्मिक कार्ड इजेक्शन से बचें।
4. अंतर्निहित कार्ड डिटेक्टर स्विच: एमसीयू का पता लगाने के लिए हार्डवेयर-स्तर कार्ड-इन्सर्ट सिग्नल; अतिरिक्त बाहरी सर्किट की आवश्यकता नहीं है।
5. बड़े पैमाने पर उत्पादन के अनुकूल: रिटेंशन पंजे रिफ्लो के दौरान घटक को तैरने से रोकते हैं; रील पैकिंग हाई-स्पीड एसएमटी असेंबली के लिए फिट होती है।
6. पर्यावरण अनुकूलन क्षमता: औद्योगिक-ग्रेड तापमान सीमा-40 ~ + 85 °C, आउटडोर, पोर्टेबल और एम्बेडेड हार्डवेयर के लिए स्थिर प्रदर्शन।

हमारी सेवा

2पर्याप्त उत्पादन क्षमता---आपके लिए बड़े आदेशों की परेशानियों को हल करें
3पेशेवर अनुकूलन--- कनेक्टर्स के लिए वन-स्टॉप सेवा प्रदान करें
4समस्याएं सुलझाना--सभी उत्पादन समस्याओं हम शिपमेंट से पहले आप के लिए हल हो जाएगा
5तेजी से वितरण---रसद लागतों को बचाने के लिए कई वितरण समाधान प्रदान करना

अनुप्रयोग उद्योग

• औद्योगिक एम्बेडेड नियंत्रक, आईओटी गेटवे, डेटा लॉगिंग सेंसर डिवाइस
• आईपी सुरक्षा कैमरा, एनवीआर परिधीय मॉड्यूल, डैश-कैम और वाहन परिधीय उपकरण
• ड्रोन, पोर्टेबल परीक्षण माप उपकरण, हाथ से चलने वाले औद्योगिक टर्मिनल
• स्मार्ट होम हार्डवेयर, एज कंप्यूटिंग मॉड्यूल, पोर्टेबल मेडिकल डिवाइस
• पहनने योग्य उपकरण, हाथ से चलने वाले पीओएस टर्मिनल
