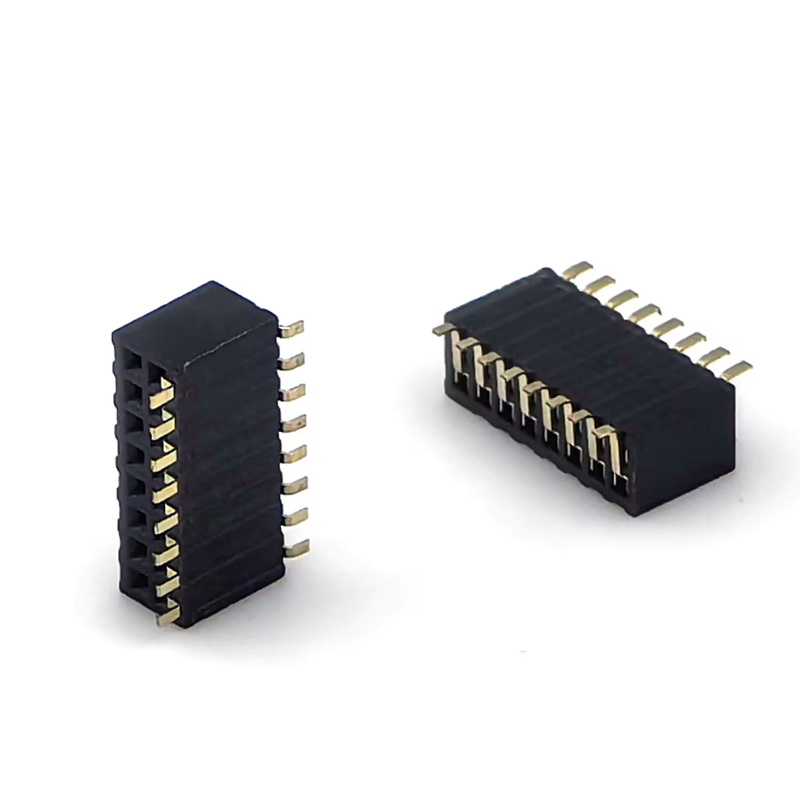

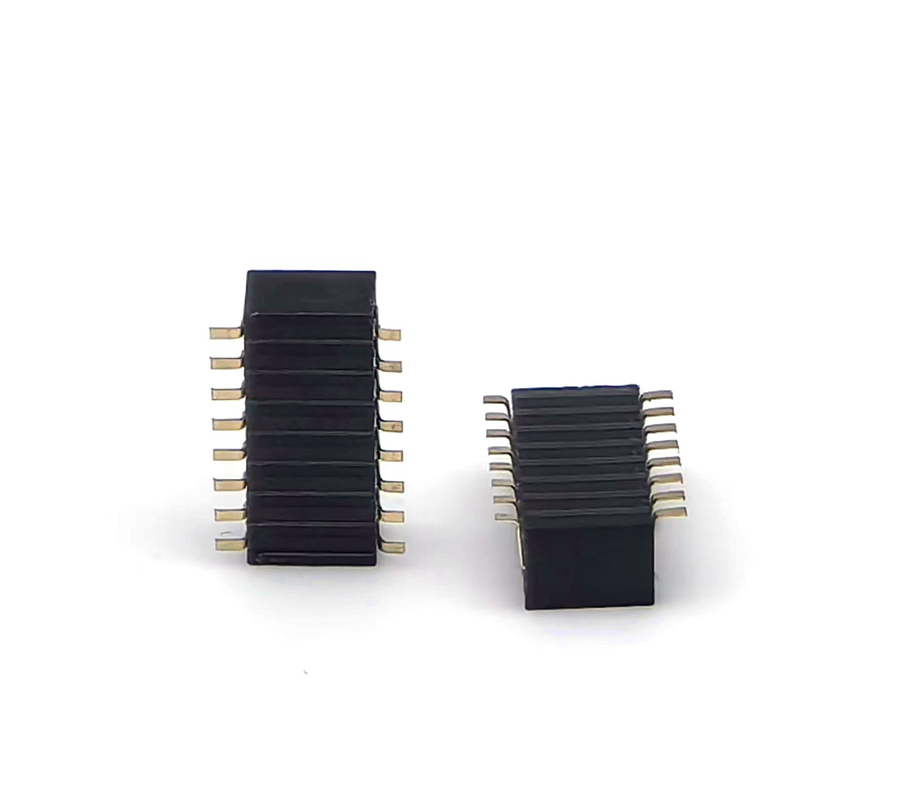

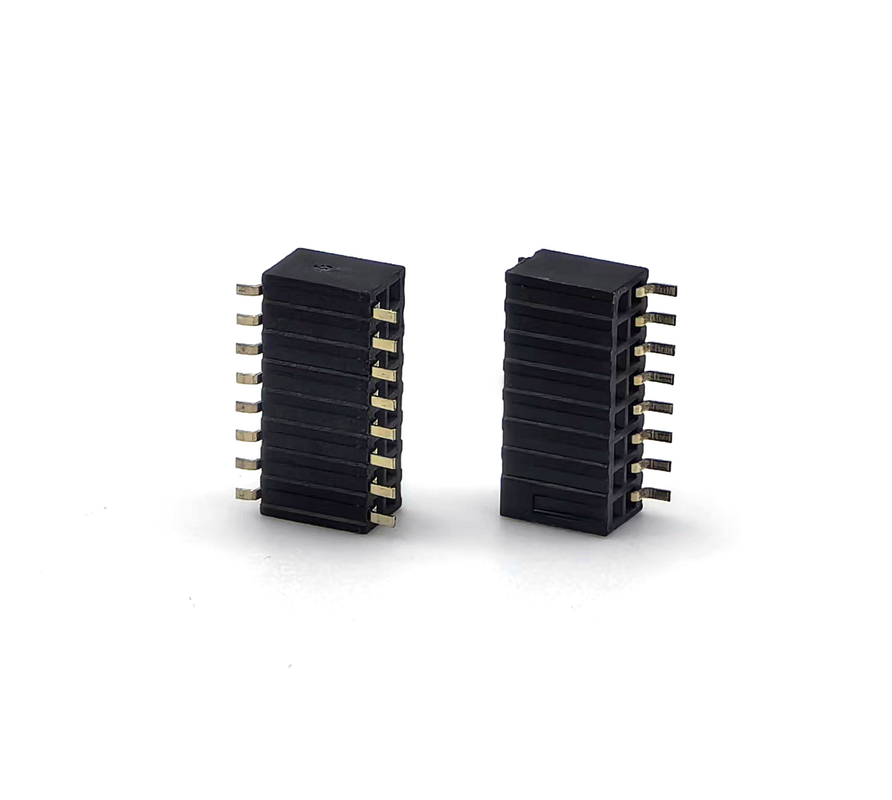

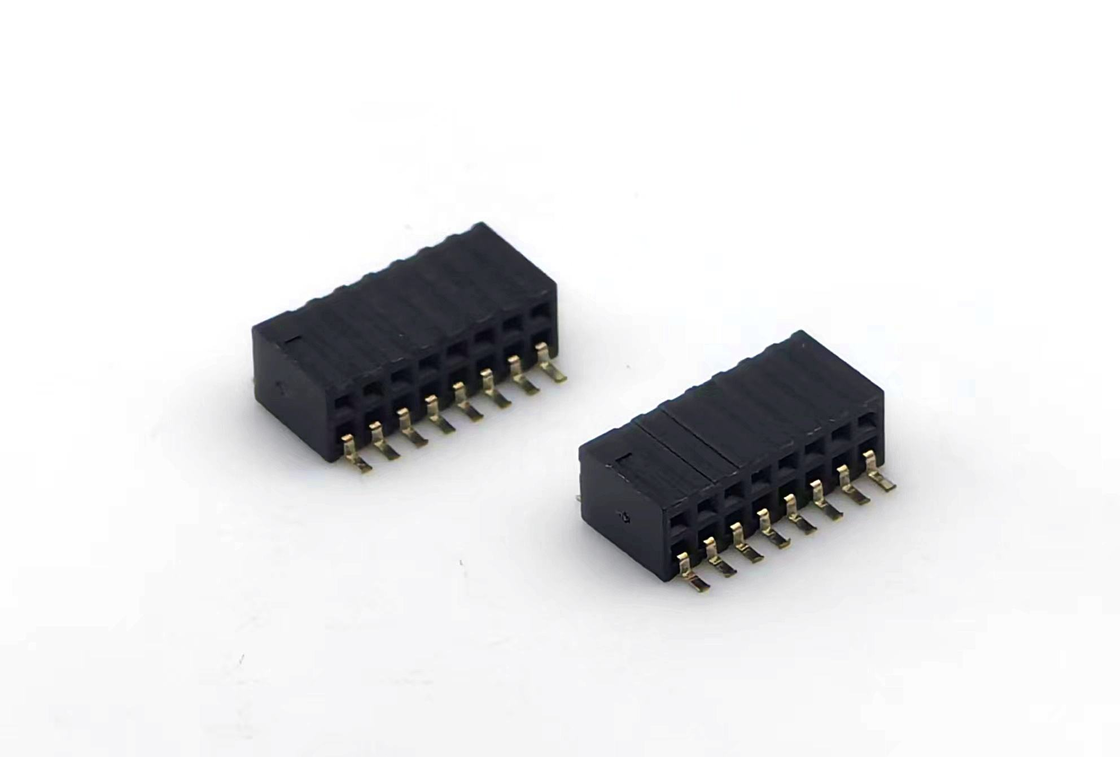

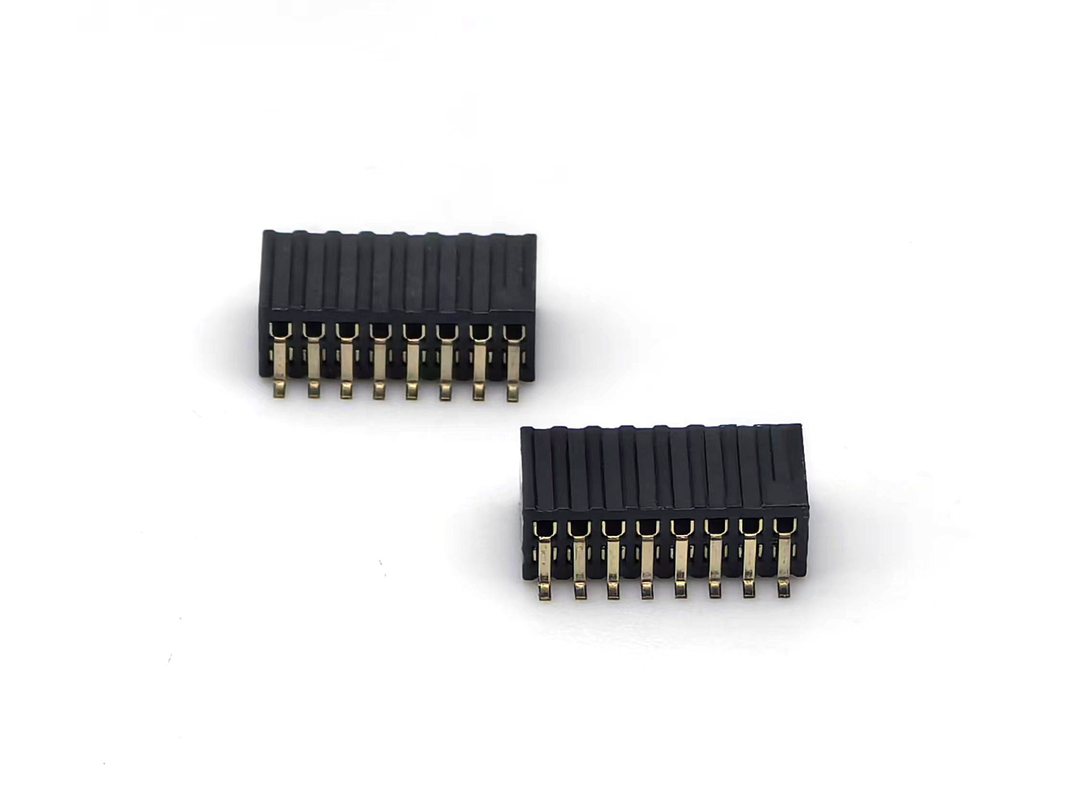

1.27 मिमी पिच महिला हेडर कनेक्टर दोहरी पंक्ति साइड एंट्री एसएमटी पीसीबी एडाप्टर पीतल संपर्क नायलॉन आवास H3.45 मिमी 2 * 8P

हाइलाइट

• साइड-एंट्री एसएमटी डबल-रो डिजाइन, एच3.45 मिमी कम प्रोफाइल, स्टैक्ड असेंबली के लिए ऊर्ध्वाधर पीसीबी स्थान बचाता है
• 1कॉम्पैक्ट बोर्ड-टू-बोर्ड सिग्नल कनेक्शन के लिए.27 मिमी ठीक पिच (0.050"), 2*8P उच्च-घनत्व लेआउट
• पीतल संपर्क + नायलॉन UL94V-0 आवास, स्थिर चालकता, पूर्ण स्वचालित SMT उत्पादन के लिए संगत रिफ्लो-सोल्डरिंग
• टेप-एंड-रोल पैकेजिंग उपलब्ध, पिक-एंड-प्लेस बड़े पैमाने पर उत्पादन के लिए ड्रॉप-इन; RoHS और REACH अनुरूप
• इंजीनियरिंग प्रोटोटाइप और वॉल्यूम ऑर्डर परियोजनाओं के लिए अनुकूलित प्लेटिंग और पिन-काउंट वेरिएंट समर्थित

उत्पाद का वर्णन

सामान्य यांत्रिक मापदंड

सामग्री और विद्युत विशेषताओं

पर्यावरण और मिलाप गाइड

उत्पाद की विशेषताएं

1. साइड-एंट्री क्षैतिज संभोग अभिविन्यास, साइड-प्लग-इन यांत्रिक संरचना आवश्यकताओं के लिए आदर्श
2. दो पंक्ति 2*8P विन्यास, 1.27 मिमी पिच, पीसीबी के उपयोग योग्य क्षेत्र को अधिकतम करने के लिए कॉम्पैक्ट पदचिह्न
3. H3.45mm नियंत्रित आवास ऊंचाई, सटीक पीसीबी स्टैकिंग के लिए सुसंगत आयामी सहिष्णुता
4. उच्च लोचदार पीतल संपर्क बीम, मामूली कंपन और झटके के खिलाफ स्थिर संपर्क प्रतिरोध
5. नायलॉन आवास UL94V-0 लौ retardant, मानक SMT reflow थर्मल चक्र का सामना करता है
6. एसएमटी पतंग-पंख टर्मिनल, स्वचालित पिक-एंड-प्लेस विनिर्माण के लिए टेप-एंड-रोल पैकिंग
7. RoHS- अनुरूप सामग्री; विभिन्न विश्वसनीयता ग्रेड के लिए सोने-फ्लैश, चुनिंदा-सोने, टिन-प्लेटिंग विकल्प
8. रिवर्स मिस-मैचिंग को रोकने के लिए अनुरोध पर उपलब्ध ध्रुवीकरण नाच

उत्पाद लाभ

1. साइड-एंट्री संरचनात्मक लाभ: डिजाइन बाधाओं को हल करता है जहां ऊर्ध्वाधर शीर्ष-प्रवेश हेडर स्थापित नहीं किए जा सकते हैं; क्षैतिज साइड-प्लग-इन संकीर्ण संलग्नक आंतरिक स्थान में फिट बैठता है।
2. संतुलित घनत्व और विनिर्माण क्षमता: 1.27 मिमी पिच उच्च घनत्व संकेत रूटिंग प्राप्त करता है, अभी भी मानक एसएमटी उत्पादन लाइनों के साथ संगत है, कोई विशेष उपकरण उन्नयन की आवश्यकता नहीं है।
3. पीतल संपर्क प्रदर्शन: अच्छी विद्युत चालकता और वसंत प्रतिधारण बल, मध्यम कंपन परिदृश्यों के तहत स्थिर संकेत अखंडता बनाए रखता है।
4. नियंत्रित H3.45mm ऊंचाई: फिक्स्ड हाउसिंग हाइट मल्टी-बोर्ड स्टैक्ड मॉड्यूल के लिए स्टैकिंग हाइट विचलन के जोखिम को समाप्त करती है।
5. लचीली सोर्सिंग सेवा: नमूना परीक्षण, पिन-काउंट संशोधन और प्लेटिंग अनुकूलन का समर्थन करता है; अंतरराष्ट्रीय ब्रांड समकक्षों के लिए एक लागत प्रभावी विकल्प के रूप में कार्य करता है।
6. उत्पादन के लिए तैयार पैकेजिंग: टेप-एंड-रोल आपूर्ति सीधे पिक-एंड-प्लेस वर्कफ़्लो से मेल खाती है, बड़े पैमाने पर विनिर्माण के लिए असेंबली दोष दर को कम करती है।
7.


आवेदन

• औद्योगिक नियंत्रण मॉड्यूल और एम्बेडेड सिंगल-बोर्ड हार्डवेयर
• आईओटी एज गेटवे, सेंसर इंटरकनेक्शन बोर्ड
• पोर्टेबल चिकित्सा सहायक पहचान उपकरण
• परीक्षण और माप उपकरण आंतरिक इंटरकनेक्ट
• स्मार्ट वेरेबल, हैंडहेल्ड उपभोक्ता इलेक्ट्रॉनिक्स
• संचार सहायक उप-बोर्ड, JTAG डिबग इंटरफ़ेस कनेक्शन

अनुकूलन विकल्प

1. संभोग समकक्षः 1.27 मिमी पिच दो पंक्ति पुरुष पिन हेडर का चयन करना चाहिए; साइड-एंट्री संभोग के लिए यांत्रिक आयाम संगतता की जांच करें।
2. अनुप्रयोग परिदृश्य अनुस्मारकः यह कनेक्टर के लिए अनुकूलित हैसिग्नल-स्तर संचरण, उच्च-शक्ति धारा वितरण के लिए नहीं है।
3. चढ़ाना चयन नियमः आंतरिक सामान्य वातावरण → टिन चढ़ाना; कंपन-प्रवण / लंबे जीवन की आवश्यकता → सोने-फ्लैश; कठोर-पर्यावरण उपकरण → अनुकूलित सोने की मोटाई निर्दिष्ट करें।
4. मैकेनिकल स्पेस चेकः बिछौना के अंदर क्षैतिज साइड-मैटिंग क्लीयरेंस की पुष्टि करें ताकि बिछौना की इकट्ठा होने के बाद टकराव से बचा जा सके।
5. पीसीबी पदचिह्नः सख्ती से संबंधित साइड-एंट्री एसएमटी पदचिह्न लागू करें; गलत पैड लेआउट से सोल्डरिंग शॉर्ट्स या खुले सर्किट होंगे।
6. उत्पादन मोडः बड़े पैमाने पर उत्पादन के लिए, टेप-एंड-रोल पैकिंग का चयन करें; छोटे बैच प्रोटोटाइप ट्यूब पैकिंग का चयन कर सकते हैं।
