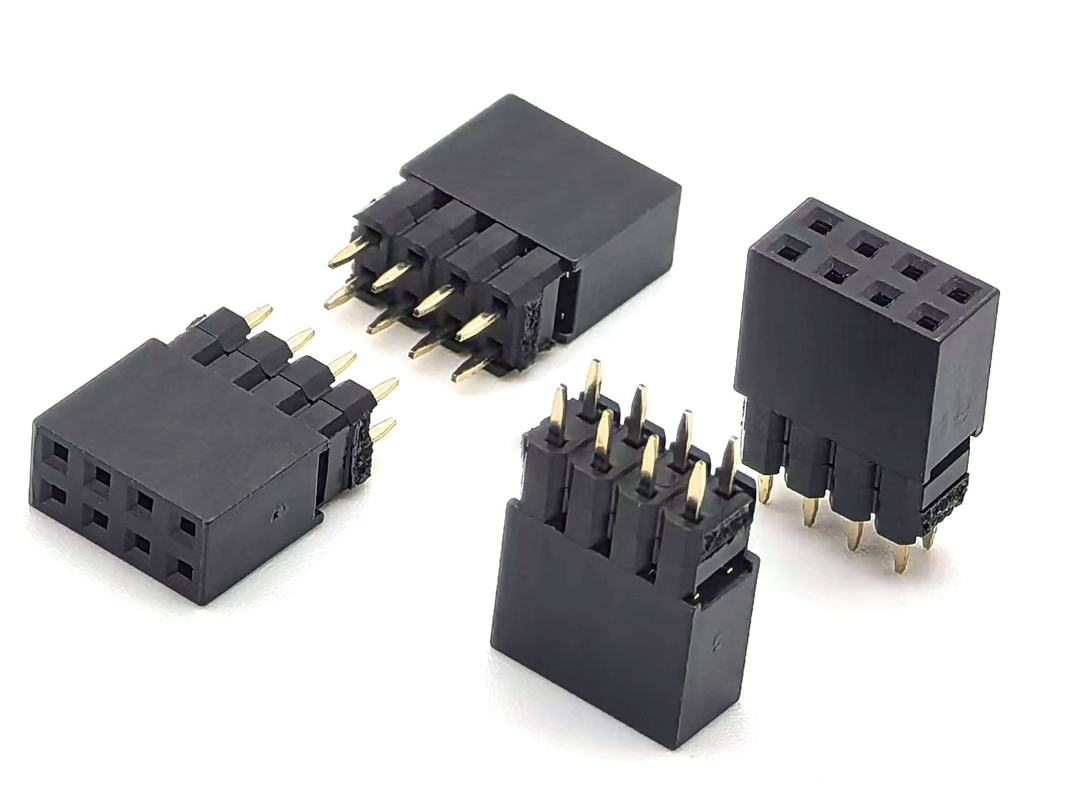

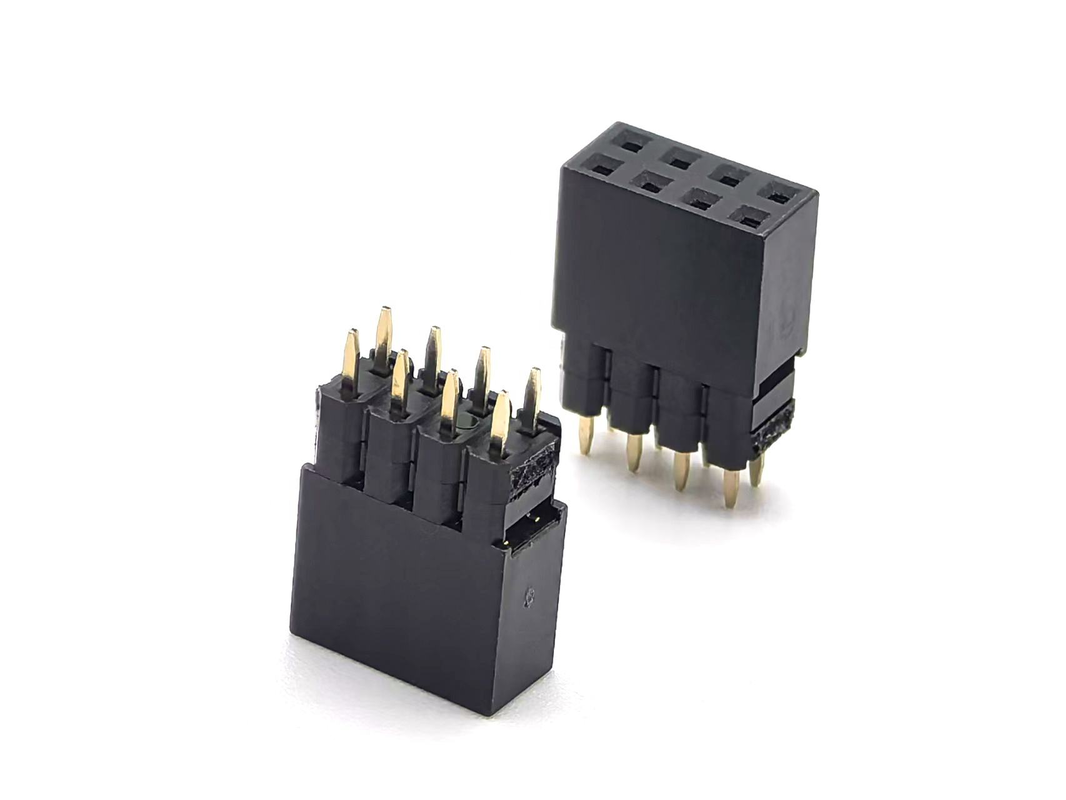

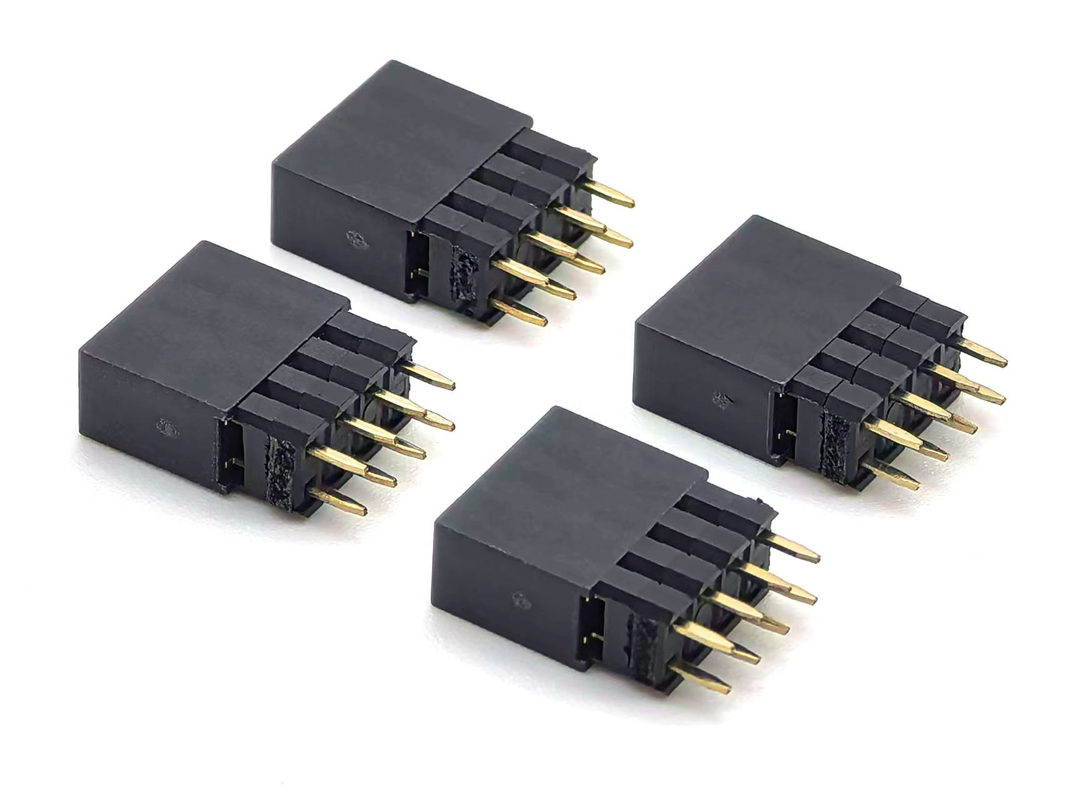

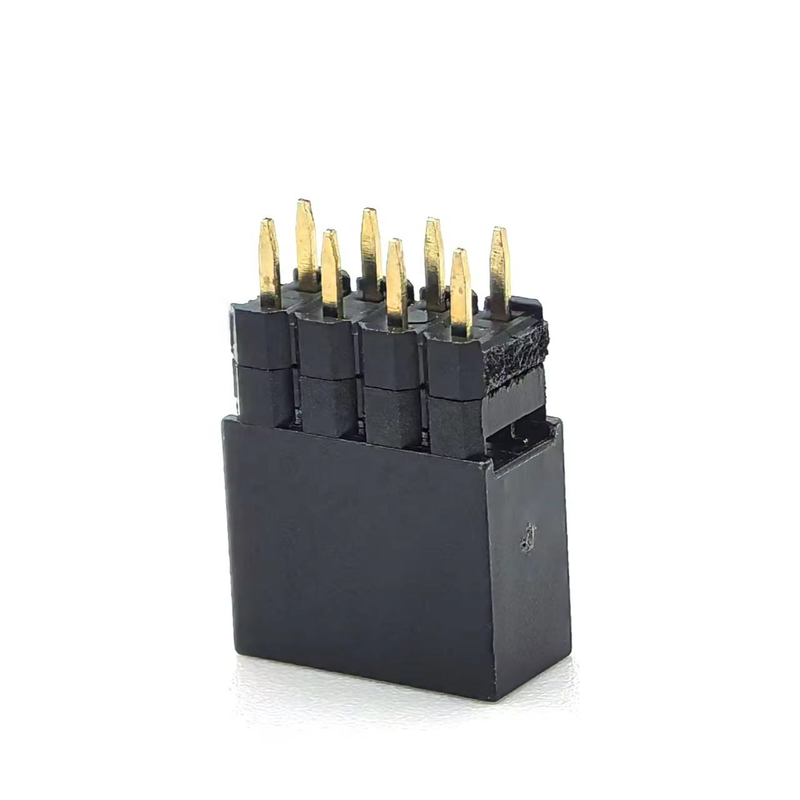

2.54 मिमी पिच डीआईएन पीतल महिला हेडर कनेक्टर डबल रो स्टैक 2 मिमी एच 2.0 पीसीबी नायलॉन 600V 3 ए एच 12.5 मिमी 2 * 4 पी

हाइलाइट

• मानक 2.54 मिमी ((0.100") डीआईएन पिच, दो पंक्तियों में स्टैक करने योग्य 2*4पी लेआउट, कुल ऊंचाई H12.5 मिमी, स्टैकिंग ऊंचाई 2.0 मिमी
• पीतल संपर्क टर्मिनल, नायलॉन UL94V-0 आवास, संकेत और कम शक्ति बोर्ड-टू-बोर्ड स्टैकिंग कनेक्शन के लिए 3A / 600V रेटेड
• अनुकूलित यांत्रिक प्रतिधारण, स्थिर संपर्क प्रदर्शन, मुख्यधारा 2.54 मिमी पुरुष पिन हेडर के साथ संगत
• RoHS और REACH अनुरूप, औद्योगिक और उपभोक्ता पीसीबी परियोजनाओं के लिए कस्टम प्लेटिंग, पिन-काउंट और पोस्ट संशोधन का समर्थन करता है

उत्पाद का वर्णन

सामान्य यांत्रिक मापदंड

सामग्री और विद्युत विशेषताओं

पर्यावरण और मिलाप गाइड

उत्पाद की विशेषताएं

1. ढेर-से-स्टैक मेज़ानिन डिजाइन, H12.5 मिमी कुल ऊंचाई, बहु-परत पीसीबी स्टैकिंग लेआउट के लिए 2.0 मिमी स्टैकिंग क्लीयरेंस
2. उच्च चालकता पीतल संपर्क बीम, लगातार संभोग चक्रों पर संपर्क प्रतिरोध को कम करने के लिए स्थिर वसंत बल
3. नायलॉन UL94V-0 लौ retardant आवास, तरंग-रिफ्लो सोल्डरिंग के दौरान थर्मल सदमे के लिए उत्कृष्ट प्रतिरोध
4. सख्त डीआईएन 2.54 मिमी पिच सहिष्णुता, उद्योग मानक 2.54 मिमी पुरुष पिन हेडर के साथ पूर्ण अंतरक्रियाशीलता
5. 3A / 600V विद्युत रेटिंग, मिश्रित संकेत और कम-शक्ति बिजली आपूर्ति संचरण को संभालता है
6. छेद के माध्यम से पीसीबी माउंटिंग; विधानसभा के दौरान गलत संरेखण के लिए उपलब्ध वैकल्पिक लोकेटिंग पोस्ट
7. RoHS-अनुरूप कच्चे माल; संपर्क चढ़ाना अनुकूलन योग्यः टिन, सोने की चमक, अनुरोध पर चुनिंदा सोना चढ़ाना

उत्पाद लाभ

1. स्टैक-अनुकूलित आयाम: H12.5 मिमी शरीर + 2.0 मिमी स्टैकिंग ऊंचाई, मल्टी-लेयर बेटी बोर्ड स्टैकिंग के लिए ऊंचाई-असंगतता दर्द बिंदु को हल करती है, कोई अतिरिक्त स्पेसर की आवश्यकता नहीं है।
2. पीतल का संपर्क बीम: सामान्य तांबे के मिश्र धातु की तुलना में बेहतर वसंत प्रतिधारण, औद्योगिक परिदृश्यों में कंपन के तहत ढीले कनेक्शन का कम जोखिम।
3. नायलॉन आवास: पीबीटी के मुकाबले बेहतर थर्मल स्थिरता, उच्च मात्रा में पीसीबीए उत्पादन के लिए तरंग-लडने के दौरान कम विरूपण।
4. डीआईएन-मानक पिच: मोलेक्स/टीई समकक्ष 2.54 मिमी स्टैक मादा हेडरों को बदलने पर सख्त आयामी स्थिरता, शून्य पुनर्मिलन जोखिम।
5. लचीला अनुकूलन: उच्च एनआरई लागत के बिना पिन-काउंट, प्लेटिंग और लोकेटिंग पोस्ट को समायोजित करें; छोटे-बैच प्रोटोटाइप और बड़े पैमाने पर उत्पादन के आदेशों का समर्थन करें।

आवेदन

• औद्योगिक नियंत्रण: पीएलसी परिधीय मॉड्यूल, डेटा अधिग्रहण बोर्ड, रिले नियंत्रण इकाइयां
• एम्बेडेड हार्डवेयर: विकास बोर्ड, एमसीयू विस्तार शील्ड, आईओटी सेंसर गेटवे स्टैकिंग मॉड्यूल
• उपभोक्ता इलेक्ट्रॉनिक्सः स्मार्ट होम कंट्रोल पैनल, एलईडी ड्राइवर बोर्ड, छोटे आकार के पावर सप्लाई एसेम्ब्ली
• उपकरण और मीटर: परीक्षण उपकरण, हाथ से चलने वाले मापने वाले उपकरण, चिकित्सा सहायक पीसीबी सब-बोर्ड
• ऑटोमोबाइल सहायक इलेक्ट्रॉनिक्सः गैर-सुरक्षा संकेत विस्तार बोर्ड, वाहन में सेंसर कनेक्शन मॉड्यूल

अनुकूलन विकल्प

1. स्टैकिंग ऊंचाई की आवश्यकता की पुष्टि करें: यह मॉडल 2.0 मिमी स्टैक गैप प्रदान करता है; यदि आपको वैकल्पिक स्टैक ऊंचाई की आवश्यकता है तो हमसे संपर्क करें।
2. विद्युत भारः प्रति-पिन वर्तमान को 3A से कम रखें; यदि पावर लाइन इस रेटिंग से अधिक है तो उच्च-वर्तमान कनेक्टर का उपयोग करें।
3. आवरण का चयनः उच्च कंपन/ आर्द्रता वाले वातावरण के लिए स्वर्ण-फ्लैश आवरण का चयन करें; लागत-संवेदनशील इनडोर उपभोक्ता परियोजनाओं के लिए टिन-आवरण का चयन करें।
4. पीसीबी पदचिह्नः 2.54 मिमी के दो पंक्तियों के माध्यम से छेद पदचिह्न का सख्ती से पालन करें; यदि आपके संयोजन को एंटी-ऑफसेट की आवश्यकता है तो स्थान निर्धारण पोस्ट सक्षम करें।
5. संभोग समकक्षः मानक 2.54 मिमी दो पंक्ति पुरुष पिन हेडर के साथ मैच करें; गैर-मानक पिच समकक्षों को मिश्रण से बचें।
6. तापमान परिदृश्यः 85 डिग्री सेल्सियस से अधिक निरंतर कार्य के लिए, ऑक्सीकरण के कारण होने वाले अंतराल संकेत को रोकने के लिए सोने से ढंके संपर्कों की सिफारिश की जाती है।
