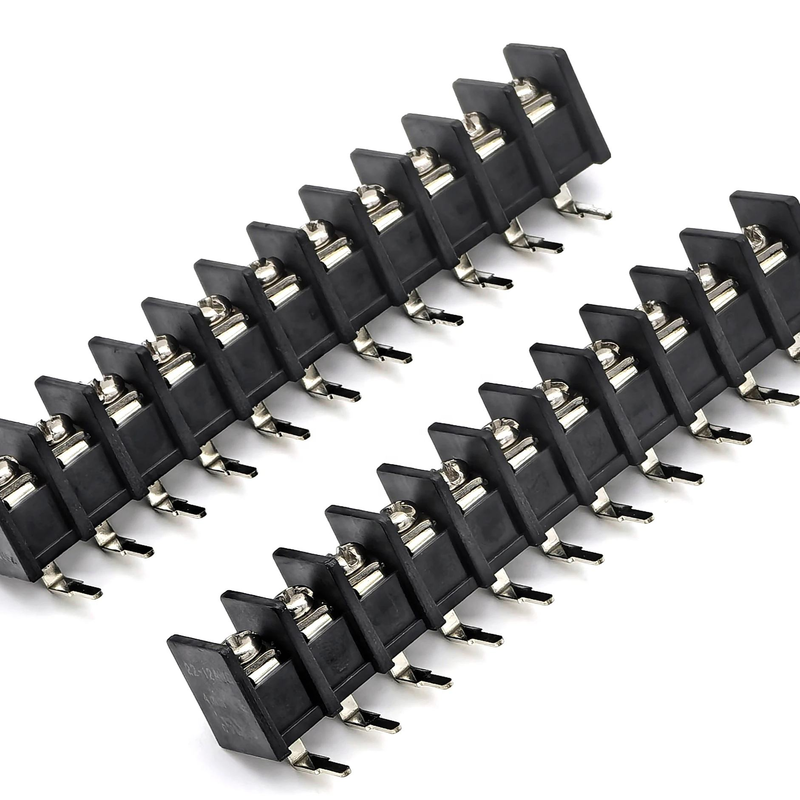

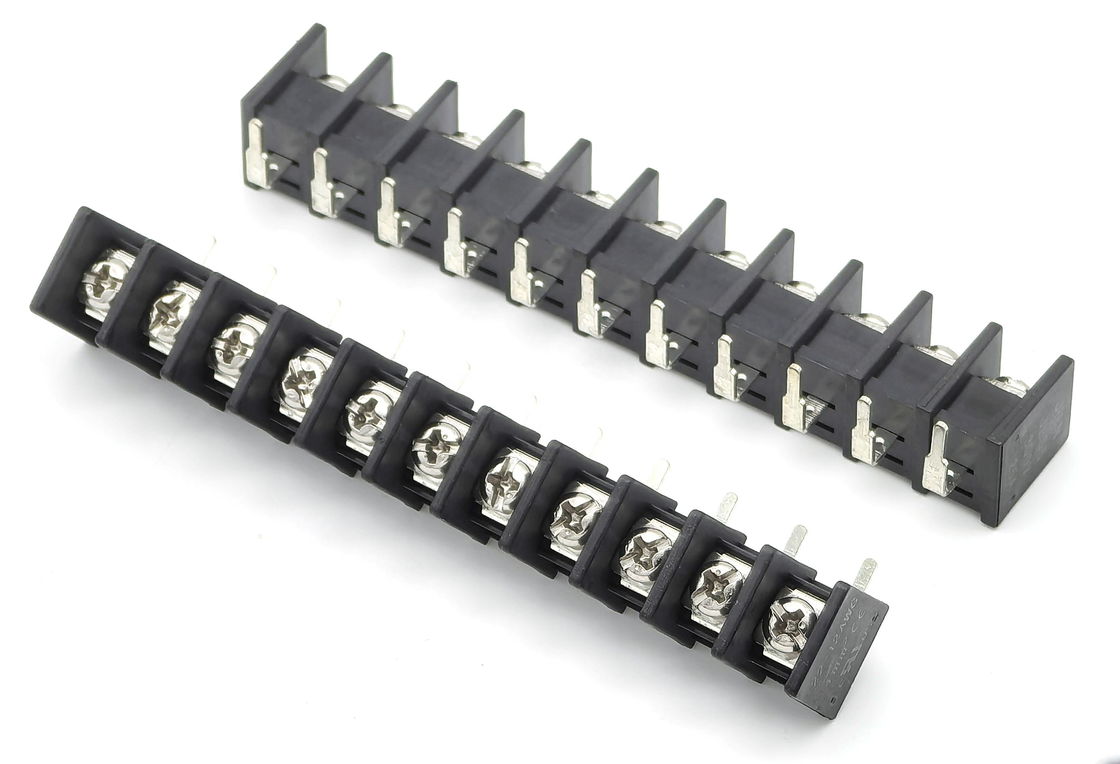

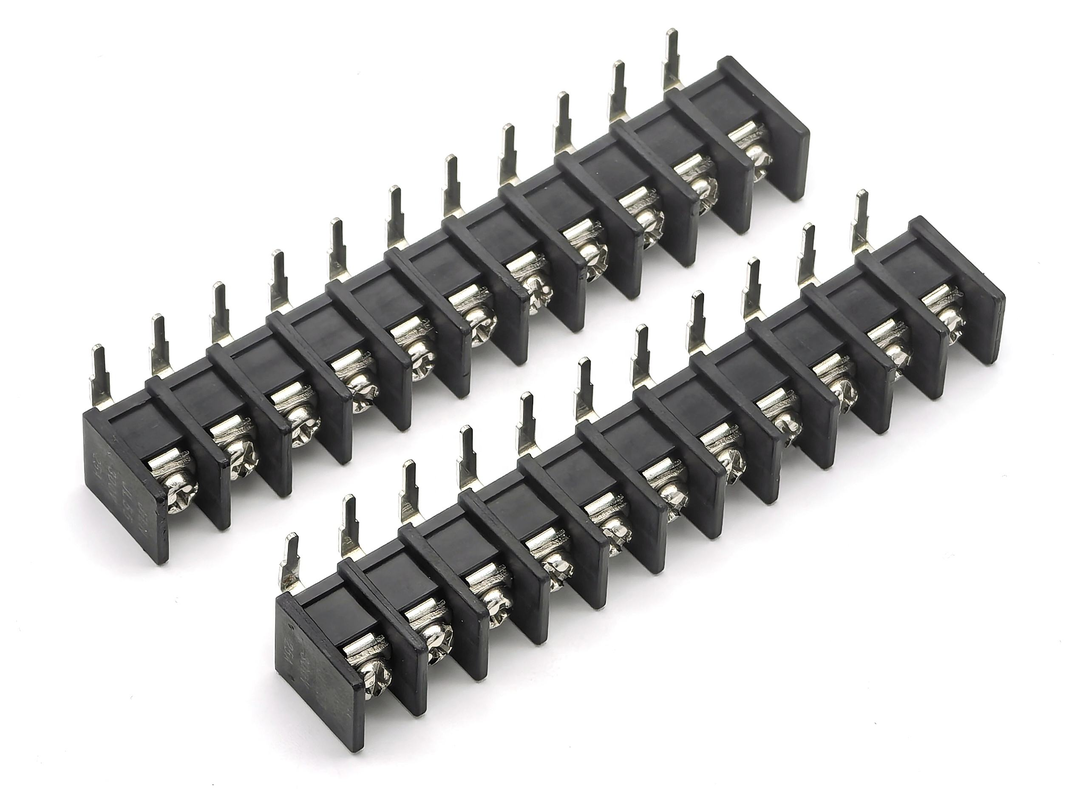

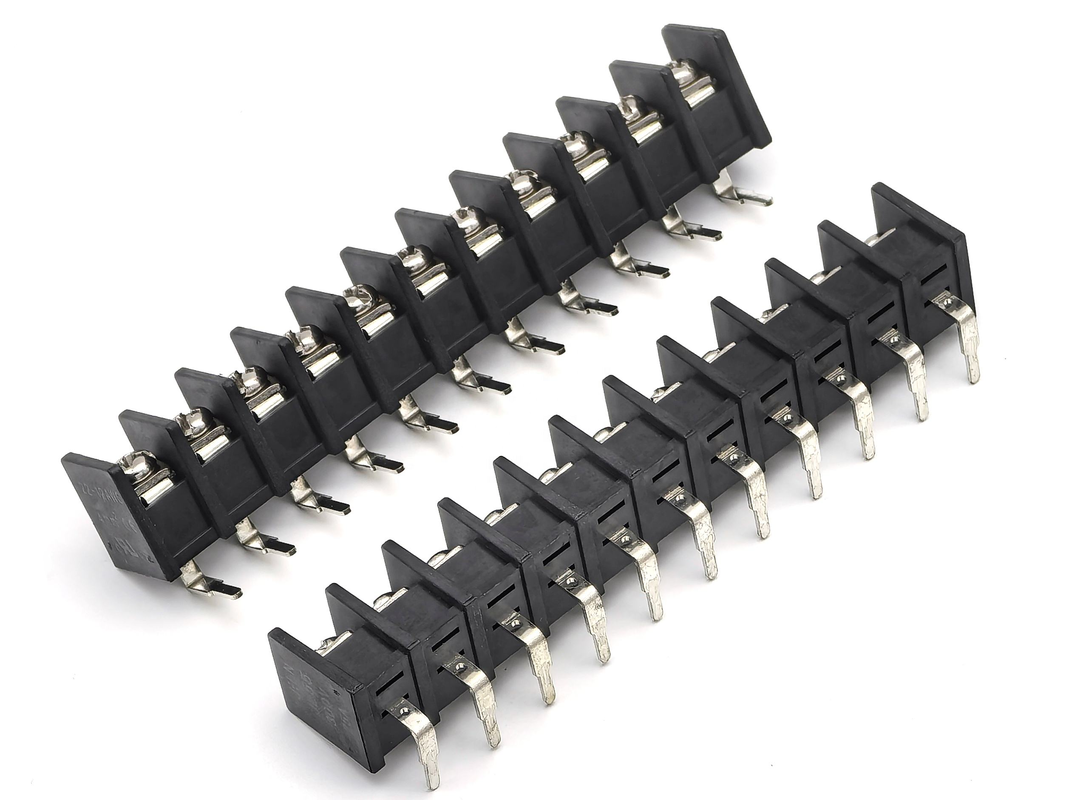

9.5मिमी पिच बैरियर टर्मिनल ब्लॉक 90-डिग्री डीआईपी ब्लैक 11P PA66 मटेरियल 300V 25A

9.5 मिमी पिच बैरियर टर्मिनल ब्लॉक 90-डिग्री डीआईपी काला 11P PA66 सामग्री 300V 25A

मुख्य विशेषताएं

• 9.5 मिमी पिच, 11-पोजीशन 90-डिग्री डीआईपी थ्रू-होल बैरियर टर्मिनल ब्लॉक, काला PA66 UL94V-0 हाउसिंग
• 300V / 25A निरंतर रेटिंग, उच्च-शक्ति पीसीबी वायरिंग के लिए स्क्रू-क्लैंप सुरक्षित तार प्रतिधारण
• ध्रुवों के बीच भौतिक अवरोध अलगाव चाप-ओवर और शॉर्ट-सर्किट जोखिम से बचने के लिए
• टिन-प्लेटेड पीतल संपर्क, स्थिर चालकता, लंबे समय तक सेवा जीवन के लिए एंटी-ऑक्सीडेशन
• मानक डीआईपी फुटप्रिंट, बड़े पैमाने पर एसएमटी / थ्रू-होल असेंबली के लिए उपयुक्त; RoHS और REACH अनुपालन

उत्पाद विवरण

सामान्य यांत्रिक पैरामीटर

सामग्री और विद्युत विशेषताएँ

पर्यावरण और सोल्डरिंग गाइड

उत्पाद सुविधा

1. अवरोध अलगाव संरचना: आसन्न ध्रुवों के बीच भौतिक विभाजन, उच्च-शक्ति कार्य स्थिति के तहत शॉर्ट-सर्किट और चाप जोखिम को कम करता है

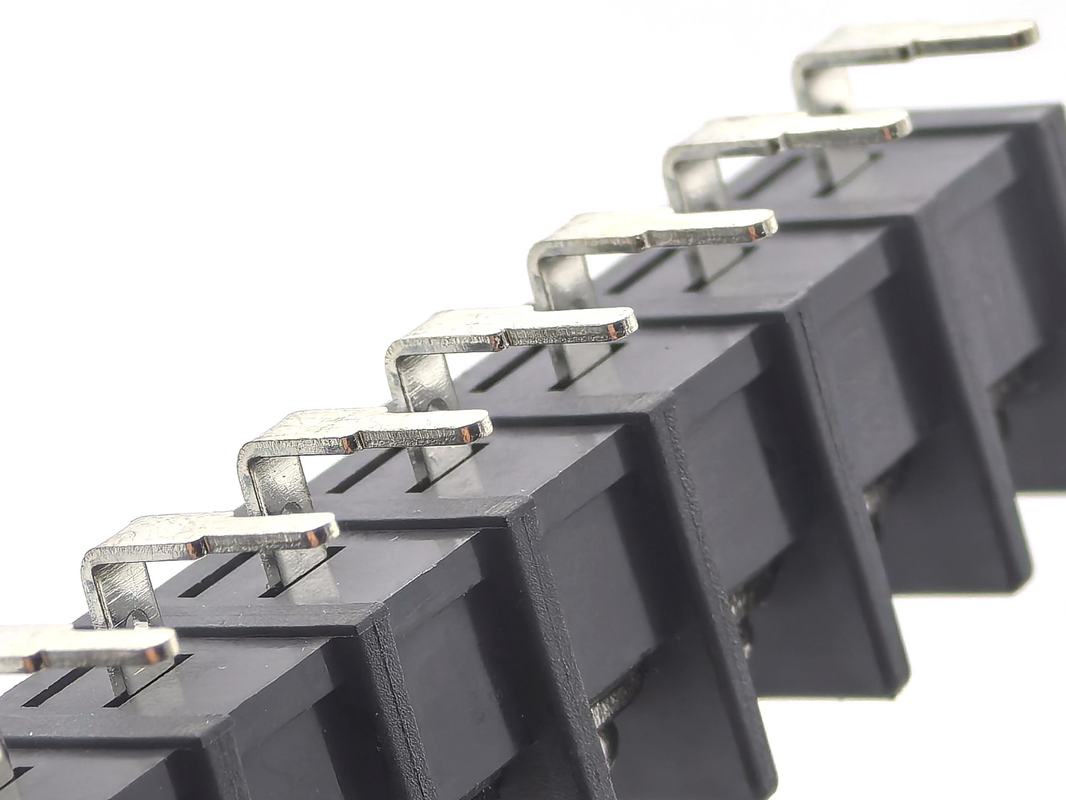

2. 90-डिग्री राइट-एंगल डीआईपी पिन: पीसीबी में लंबवत, क्षैतिज तार पहुंच, बोर्ड-टॉप स्थान बचाता है
3. PA66 UL94V-0 ज्वाला-मंदक हाउसिंग, उत्कृष्ट तापीय और यांत्रिक प्रभाव प्रतिरोध
4. टिन-प्लेटेड पीतल संपर्क और निकल-प्लेटेड स्टील स्क्रू: कम संपर्क प्रतिरोध, संक्षारण-रोधी, कंपन वातावरण में स्थिर क्लैंपिंग बल
5. स्क्रू-क्लैंप टर्मिनेशन: स्ट्रैंडेड/सॉलिड तार स्वीकार करता है, आसान फील्ड असेंबली और रखरखाव
6. 11-पिन निश्चित कॉन्फ़िगरेशन मल्टी-लूप पावर सिग्नल एकीकरण के लिए; अनुकूलन योग्य पोल गणना उपलब्ध है
7. RoHS-अनुपालक कच्चा माल, वैश्विक औद्योगिक पर्यावरणीय आवश्यकताओं को पूरा करता है

उत्पाद लाभ

1. सुरक्षा उन्नयन: अंतर्निहित अवरोध दीवार क्रीपेज और चाप-ओवर को रोकती है, मल्टी-चैनल उच्च-वर्तमान सर्किट के लिए सामान्य गैर-अवरोध टर्मिनल ब्लॉक की तुलना में बहुत सुरक्षित है
2. 11-पिन लॉन्ग-बॉडी ऑप्टिमाइज़ेशन: एक-टुकड़ा 11-पोजीशन डिज़ाइन, कई छोटे ब्लॉक को स्प्लिस करने की आवश्यकता नहीं है; पीसीबी फुटप्रिंट और असेंबली त्रुटि दर कम करें
3. कंपन-प्रतिरोधी क्लैंपिंग: M3 स्क्रू क्लैंप स्थिर तार दबाव बनाए रखता है, निरंतर झटके और कंपन वाले उपकरणों के लिए उपयुक्त है
4. लागत प्रभावी उच्च-शक्ति समाधान: 25A निरंतर वर्तमान प्रदर्शन बिना ओवर-स्पेक अनावश्यक लागत के, प्रदर्शन और बीओएम बजट को संतुलित करता है
5. असेंबली-अनुकूल: मानक 90-डिग्री डीआईपी पिन लेआउट, मुख्यधारा वेव-सोल्डरिंग उत्पादन लाइनों के साथ संगत; किसी विशेष फिक्स्चर की आवश्यकता नहीं है
6. आपूर्ति स्थिरता: इन-हाउस उत्पादन, वॉल्यूम ऑर्डर का समर्थन करता है, कस्टम संशोधन के लिए ड्राइंग की पुष्टि

अनुप्रयोग

• औद्योगिक नियंत्रण पीसीबी बोर्ड
• स्विचिंग पावर सप्लाई और एलईडी ड्राइवर पावर यूनिट
• स्वचालन उपकरण और रिले नियंत्रण मॉड्यूल
• उपकरण और माप उपकरण
• नई-ऊर्जा सहायक नियंत्रण बोर्ड
• घरेलू उच्च-शक्ति विद्युत उपकरण
• कैबिनेट आंतरिक मल्टी-लूप पावर वितरण

अनुकूलन विकल्प

1. पीसीबी फुटप्रिंट की पुष्टि करें: बड़े पैमाने पर उत्पादन से पहले 90-डिग्री डीआईपी पिन लेआउट आपके पीसीबी पैड से मेल खाता है या नहीं, इसकी पुष्टि करें।
2. वर्तमान डीरेटिंग: जब परिवेश का तापमान 85 ℃ से अधिक हो जाता है, तो 20A से नीचे डीरेटिंग वर्किंग करंट।
3. तार चयन: 25A पूर्ण-लोड ऑपरेशन के करीब के लिए 12-14AWG मोटे तार का उपयोग करें; अधिकतम तार क्रॉस-सेक्शन से अधिक न करें।
4. टॉर्क नियंत्रण: स्क्रू को 0.5 N·m पर कसें; ओवर-टॉर्क PA66 हाउसिंग को क्रैक कर सकता है, अंडर-टॉर्क ढीले कनेक्शन और गर्मी उत्पादन का कारण बनता है।
5. यदि 11-पिन आपके प्रोजेक्ट से मेल नहीं खाता है: हम इस श्रृंखला के 2P-24P वैकल्पिक पोल-संख्या संस्करणों का समर्थन करते हैं।
6. उच्च-कंपन परिदृश्यों के लिए: नियमित रखरखाव के रूप में लंबे समय तक चलने के बाद स्क्रू की कसावट की जाँच करें।

चरण कस्टम प्रक्रिया

1. 1. आवश्यकता संग्रह → 2. तकनीकी मूल्यांकन और कोटेशन → 3. 3डी ड्राइंग समीक्षा और पुष्टि → 4. मोल्ड / टूलिंग और प्रोटोटाइप → 5. नमूना परीक्षण (संपर्क आर, प्रतिधारण, रीफ्लो) और अनुमोदन → 6. बड़े पैमाने पर उत्पादन → 7. अंतिम क्यूसी और शिपमेंट।
