उत्पत्ति के प्लेस:
गुआंगडोंग, चीन
ब्रांड नाम:
XTKCONN
प्रमाणन:
CE,SGS,ROHS,ISO9001
मॉडल संख्या:
FPC**-T1T1-00**-C

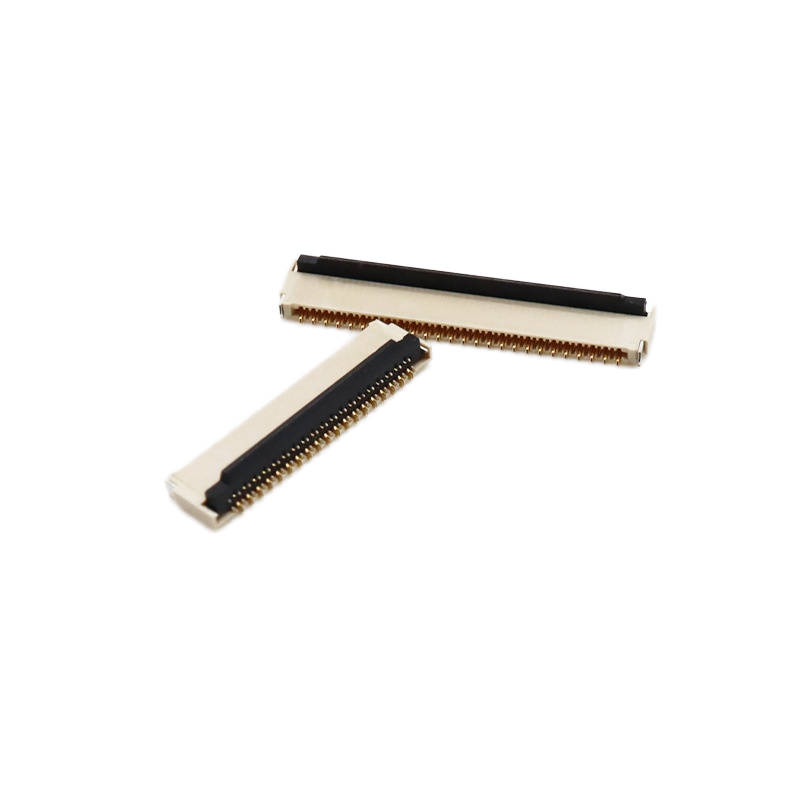

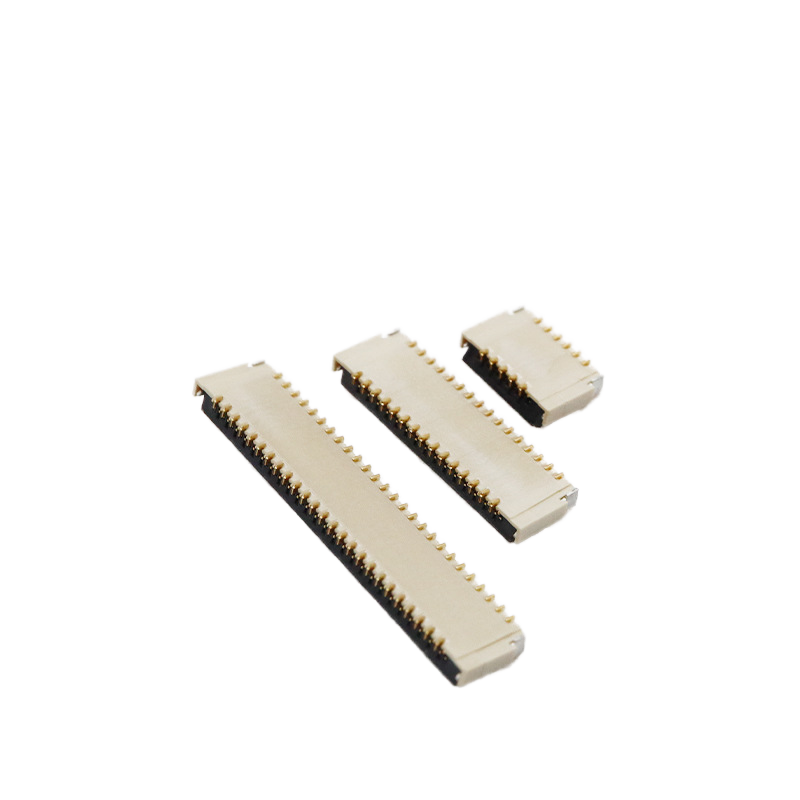

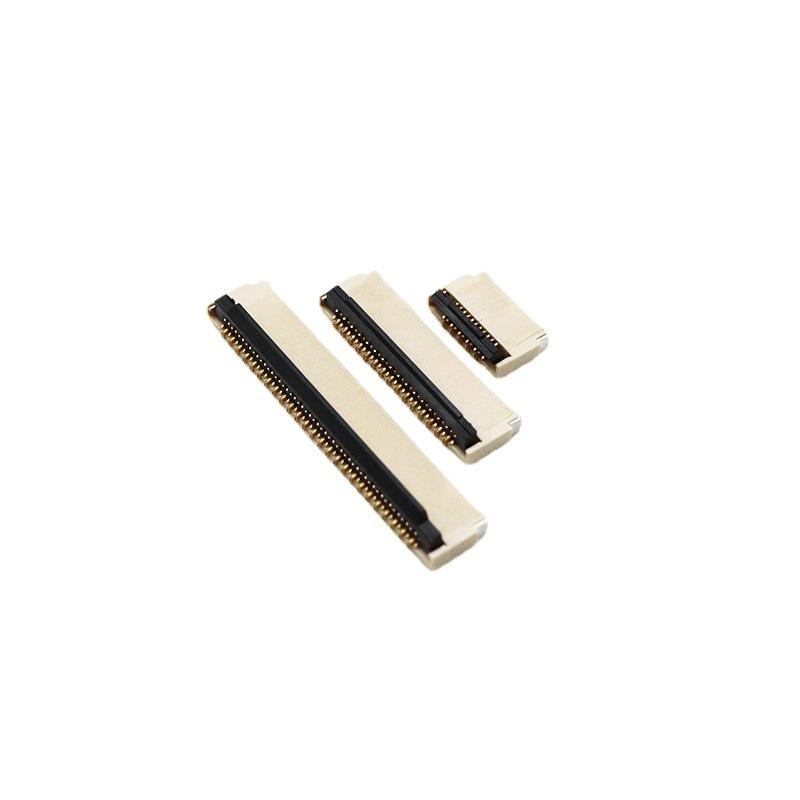

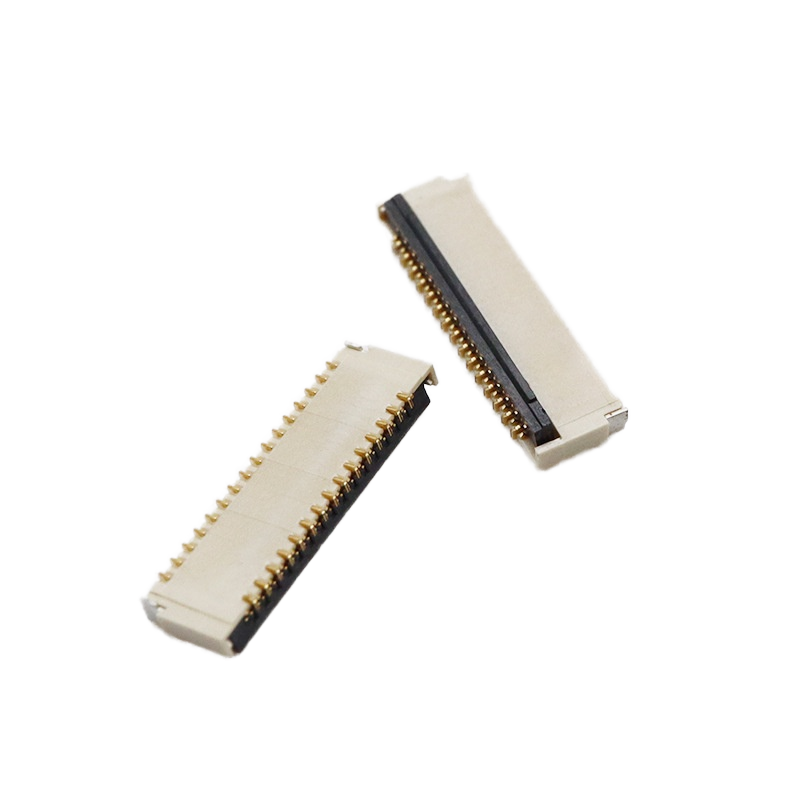

0.3 मिमी पिच, 1.0 मिमी अल्ट्रा-लो मेटेड-हाइट फ्रंट-इन्सर्ट रियर-लॉकिंग FPC सॉकेट, ZIF / नॉन-ZIF लॉकिंग संस्करणों में उपलब्ध। प्रबलित रियर लॉक एक्चुएटर स्थिर क्लैंपिंग बल प्रदान करता है और FPC ढीला-ऑफ के बिना सख्त कंपन-शॉक परीक्षण पास करता है। मल्टी-पिन रेंज 9P-51P उच्च-घनत्व सिग्नल ट्रांसमिशन के लिए। LCP उच्च-तापमान हाउसिंग SMT रिफ्लो का समर्थन करता है, RoHS अनुपालन, उपभोक्ता और औद्योगिक कॉम्पैक्ट उपकरणों के लिए मुख्यधारा के आयातित श्रृंखलाओं के लिए प्रत्यक्ष ड्रॉप-इन प्रतिस्थापन।
पूर्ण तकनीकी विनिर्देश
विद्युत विनिर्देश
| आइटम | विनिर्देश |
|---|---|
| पिच | 0.3 मिमी |
| पिन रेंज | 9P-11P-13P-15P-25P-39P-45P-51P |
| रेटेड करंट | 0.3 ए प्रति पिन (सिग्नल) |
| रेटेड वोल्टेज | 50 वी डीसी |
| संपर्क प्रतिरोध | ≤ 40 एमΩ (प्रारंभिक) |
| इन्सुलेशन प्रतिरोध | ≥ 1000 एमΩ |
| विदस्टैंड वोल्टेज | 250 वी एसी / 1 मिनट |
यांत्रिक प्रदर्शन पैरामीटर
| आइटम | विनिर्देश |
|---|---|
| मेटेड हाइट | 1.0 मिमी |
| लॉक टाइप | ZIF / नॉन-ZIF रियर-लॉक एक्चुएटर |
| इंसर्शन डायरेक्शन | फ्रंट इंसर्शन, रियर-साइड लॉकिंग |
| लागू FPC मोटाई | 0.2 मिमी |
| मेटिंग साइकल्स | 3000 साइकल्स न्यूनतम |
| वाइब्रेशन टेस्ट | 10-2000 हर्ट्ज, 10G, कोई डिस्कनेक्शन नहीं |
| लॉक-होल्डिंग फोर्स | ≥ 0.1 एन प्रति पिन |
सामग्री और प्लेटिंग / पर्यावरण और सोल्डरिंग
| आइटम | विनिर्देश |
|---|---|
| हाउसिंग मटेरियल | LCP, UL94-V0 उच्च-तापमान प्रतिरोधी |
| एक्चुएटर | PA9T उच्च-तापमान पॉलिमर |
| संपर्क सामग्री | फास्फोर ब्रॉन्ज |
| संपर्क प्लेटिंग | मेटिंग क्षेत्र पर गोल्ड प्लेटिंग; टिन-प्लेटेड विकल्प उपलब्ध |
| ऑपरेटिंग तापमान | -40 ℃ ~ +85 ℃ |
| SMT रिफ्लो प्रोफाइल | पीक तापमान 260 ℃ अधिकतम, डीवेल ≤ 10 सेकंड |
| हैंड सोल्डरिंग | ≤ 330 ℃, सोल्डरिंग समय ≤ 3 सेकंड |
| अनुपालन | RoHS |
JAE, TE, Molex, Hirose 0.3 मिमी पिच फ्रंट-इन्सर्ट रियर-लॉक FPC कनेक्टर्स की समकक्ष श्रृंखलाओं के लिए पिन-टू-पिन यांत्रिक और विद्युत संगतता।
उत्पाद सुविधाएँ
संदर्भ के लिए अधिक प्रकार:
अक्सर पूछे जाने वाले प्रश्न
1. क्या मुझे नमूना आदेश मिल सकता है?
हाँ, हम परीक्षण और गुणवत्ता की जांच के लिए नमूना आदेशों का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं।
2, क्या आप हमारे मांग के अनुसार अपने उत्पादों का निर्माण कर सकते हैं?
हाँ, यदि आप हमारे MOQ को पूरा कर सकते हैं तो उत्पादों के विनिर्देशों को अनुकूलित किया जा सकता है।
3. आपके उत्पादों की गुणवत्ता की गारंटी कैसे दें?
1) हम वादा करते हैं कि गुणवत्ता की समस्याओं के 30 दिनों के भीतर, हम आपको वापसी देंगे।
2) उत्पादन के दौरान सख्त पता लगाना।
3) शिपमेंट से पहले उत्पादों का सख्त नमूना निरीक्षण, और बरकरार उत्पाद पैकेजिंग सुनिश्चित की जाती है।
4. हमारे उत्पाद प्रमाणन क्या हैं?
ISO9001 और कुछ अन्य ROHS प्रमाणन।
5. मुझे माल कब तक मिल सकता है?
अधिकांश माल स्टॉक में हैं; भुगतान प्राप्त करने के बाद डिलीवरी का समय लगभग 1-5 दिन है। अनुकूलित आवश्यकताओं के लिए, समय थोड़ा लंबा होगा, जैसा कि हमने पुष्टि की है।
6. आप डिलीवरी के लिए किस तरह की लॉजिस्टिक्स का उपयोग करते हैं?
हम मुख्य रूप से DHL, UPS, FEDEX, EMS और अन्य एक्सप्रेस डिलीवरी द्वारा माल पहुंचाते हैं। हम ग्राहकों के लिए सबसे अधिक लागत प्रभावी लॉजिस्टिक्स चुनेंगे। आपके फॉरवर्डर द्वारा माल उठाए जाने का भी समर्थन किया जाता है।
7. आपको हमसे क्यों खरीदना चाहिए?
हमारे पास 16 वर्षों का उद्योग अनुभव है। हमने हजारों कंपनियों के साथ सहयोग किया है। उत्पाद की गुणवत्ता विश्वसनीय है।
8. आपकी कंपनी मुख्य रूप से कौन से उत्पाद बेचती है?
हमारी कंपनी के मुख्य उत्पादों में FFC/FPC कनेक्टर / वेफर कनेक्टर / सिम कार्ड कनेक्टर / मेमोरी कार्ड कनेक्टर / USB कनेक्टर / टाइप सी कनेक्टर / HDMI कनेक्टर / RJ45 श्रृंखला / B to B कनेक्टर और पिन हेडर कनेक्टर आदि शामिल हैं।
