0.5 मिमी पिच 30/40/50P स्वर्ण-प्लेटेड H5.9 FPC कनेक्टर लंबवत पैच फ्लिप-टॉप लॉक FFC कनेक्टर के साथ

0.5 मिमी पिच 30/40/50P स्वर्ण-प्लेटेड H5.9 FPC कनेक्टर लंबवत पैच फ्लिप-टॉप लॉक FFC कनेक्टर के साथ

उत्पत्ति के प्लेस:

गुआंग्डोंग, चीन

ब्रांड नाम:

XTKCONN

प्रमाणन:

CE,SGS,ROHS,ISO9001

मॉडल संख्या:

FPC**-T1T1-00**-C

हमसे संपर्क करें
बोली मांगें
उत्पाद विवरण
सामग्री:
एलसीपी
टर्मिनल सामग्री:
फॉस्फोर कांस्य, सोना चढ़ाना
प्रकार:
एफएफसी और एफपीसी कनेक्टर
आवेदन:
पीसीबी
पैकेट:
रील पैकेजिंग
चित्र:
0.5 मिमी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
10PCS
मूल्य
Negotiable price
पैकेजिंग विवरण
वैक्यूम पैकेज, गत्ते का डिब्बा में बक्से
प्रसव के समय
5-7 दिन
भुगतान शर्तें
एल/सी, टी/टी, पायल
आपूर्ति की क्षमता
4KK पीसी
उत्पाद वर्णन

0.5mm पिच फ्लिप-टॉप एफपीसी कनेक्टर | वर्टिकल एसएमटी, H5.9, 30/40/50P


✅उत्पाद हाइलाइट्स

  1. फ्लिप-टॉप ZIF लॉकिंग मैकेनिज्म: सुरक्षित फ्लिप-टॉप लॉक डिज़ाइन लगातार कंपन के तहत एफपीसी के ढीले होने से रोकता है। एक सामान्य समस्या का समाधान करता है: वाहनों और पोर्टेबल इलेक्ट्रॉनिक्स पर आसान डिस्कनेक्शन और संपर्क विफलता। अनुरोध पर नॉन-ZIF संस्करण वैकल्पिक।
  2. अल्ट्रा-लो प्रोफाइल H5.9mm ऊंचाई: कॉम्पैक्ट 5.9mm स्टैकिंग ऊंचाई, पतले उपभोक्ता और ऑटोमोटिव असेंबली के लिए आंतरिक पीसीबी स्थान बचाता है।
  3. सत्यापित कंपन प्रतिरोध: सख्त कंपन विश्वसनीयता परीक्षण पास किया, झटके और हिलाने वाले वातावरण के तहत स्थिर संपर्क प्रदर्शन।
  4. गोल्ड-प्लेटेड संपर्क टर्मिनल: उच्च-शुद्धता गोल्ड प्लेटिंग, कम संपर्क प्रतिरोध, लंबे सेवा जीवन के लिए उत्कृष्ट ऑक्सीकरण प्रतिरोध।


तकनीकी विनिर्देश तालिका

श्रेणी आइटम स्पेक
इलेक्ट्रिकल परफॉरमेंस पिच 0.5 मिमी
पिन काउंट 30P / 40P / 50P
रेटेड करंट 0.5A प्रति संपर्क
रेटेड वोल्टेज 50V AC/DC
संपर्क प्रतिरोध ≤50 mΩ
इंसुलेशन प्रतिरोध ≥1000 MΩ
विदस्टैंड वोल्टेज 250V AC 1 मिनट के लिए
मैकेनिकल परफॉरमेंस माउंट टाइप वर्टिकल एसएमटी पैच
लॉक टाइप फ्लिप-टॉप ZIF (नॉन-ZIF वैकल्पिक)
स्टैक हाइट H5.9 मिमी
इंसर्शन साइकिल्स ≥30 बार
वाइब्रेशन टेस्ट ऑटोमोटिव ग्रेड वाइब्रेशन टेस्ट पास किया
मटेरियल और प्लेटिंग टर्मिनल मटेरियल कॉपर अलॉय
संपर्क प्लेटिंग गोल्ड प्लेटेड
हाउसिंग मटेरियल LCP UL94V-0, हैलोजन-फ्री
एनवायरनमेंट ऑपरेटिंग टेम्प -40℃ ~ +85℃
सोल्डरिंग गाइड सोल्डरिंग मेथड रिफ्लो एसएमटी
रिफ्लो टेम्प पीक 260℃ मैक्स (10s)

🔁 क्रॉस रेफरेंस और समतुल्य प्रतिस्थापन

प्रमुख अंतरराष्ट्रीय एफपीसी कनेक्टर ब्रांडों के लिए सीधा प्रतिस्थापन। संगत फुटप्रिंट पीसीबी रीडिज़ाइन को न्यूनतम रखता है।

समान स्पेक 0.5mm पिच वर्टिकल फ्लिप टॉप एफपीसी कनेक्टर के लिए उपयुक्त ड्रॉप-इन रिप्लेसमेंट। यदि आपको कस्टमाइज्ड फुटप्रिंट की आवश्यकता है तो हम पिन-टू-पिन संगत संशोधन का समर्थन करते हैं।

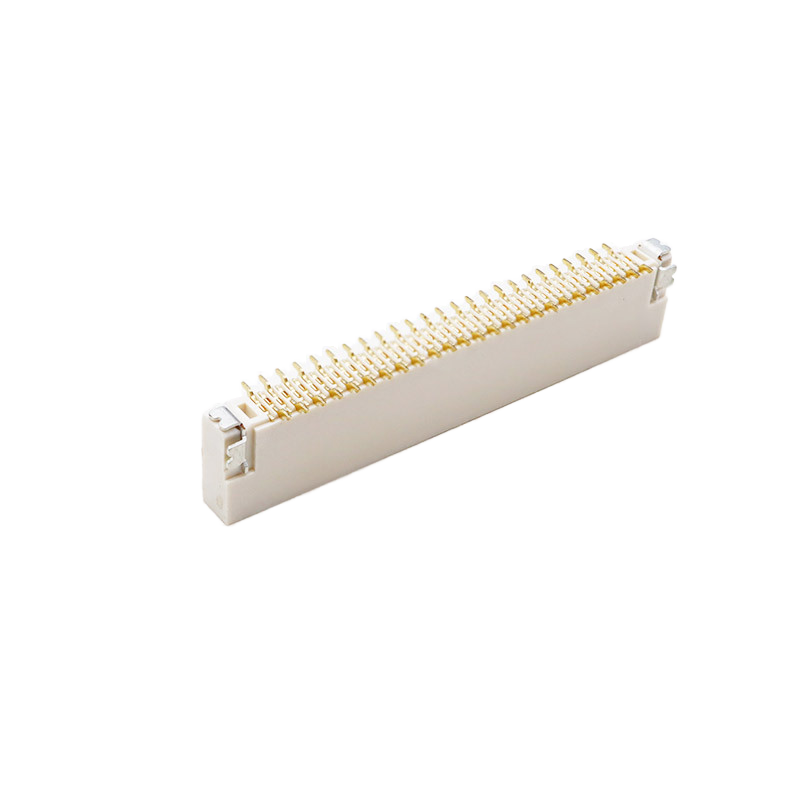

0.5 मिमी पिच 30/40/50P स्वर्ण-प्लेटेड H5.9 FPC कनेक्टर लंबवत पैच फ्लिप-टॉप लॉक FFC कनेक्टर के साथ

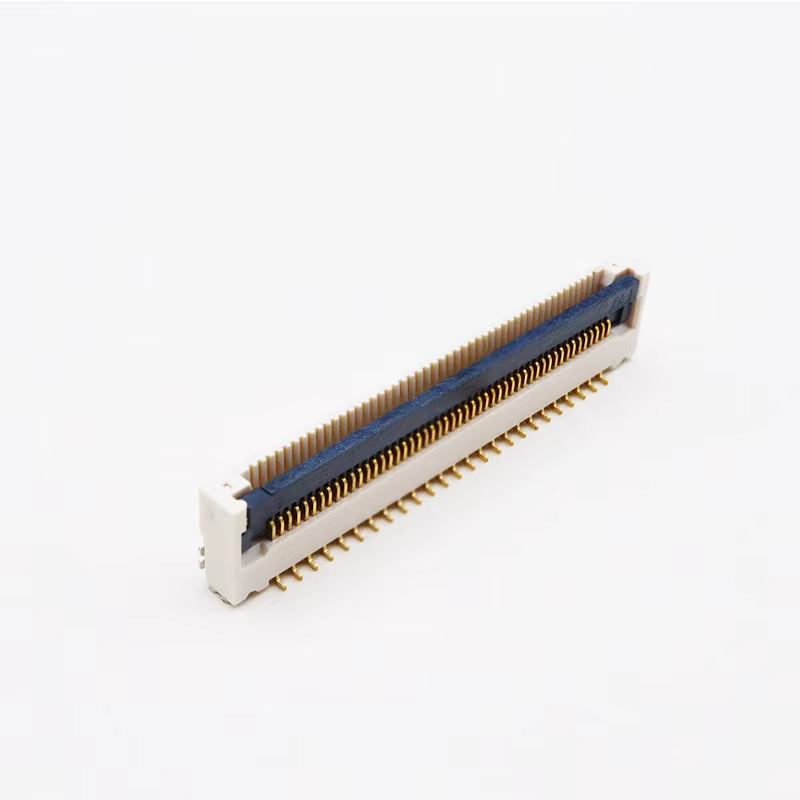

0.5 मिमी पिच 30/40/50P स्वर्ण-प्लेटेड H5.9 FPC कनेक्टर लंबवत पैच फ्लिप-टॉप लॉक FFC कनेक्टर के साथ0.5 मिमी पिच 30/40/50P स्वर्ण-प्लेटेड H5.9 FPC कनेक्टर लंबवत पैच फ्लिप-टॉप लॉक FFC कनेक्टर के साथ



📌 उत्पाद सुविधाएँ

  • फ्लिप-टॉप लॉकिंग संरचना, आसान एफपीसी इंसर्शन और रिमूवल
  • वर्टिकल पैच लेआउट, सरल पीसीबी लेआउट रूटिंग
  • एलसीपी उच्च-तापमान हाउसिंग, रिफ्लो सोल्डरिंग का सामना करता है
  • हैलोजन-फ्री, आरओएचएस-अनुरूप
  • स्थिर सिग्नल ट्रांसमिशन के लिए गोल्ड-प्लेटेड संपर्क


संदर्भ के लिए और प्रकार:

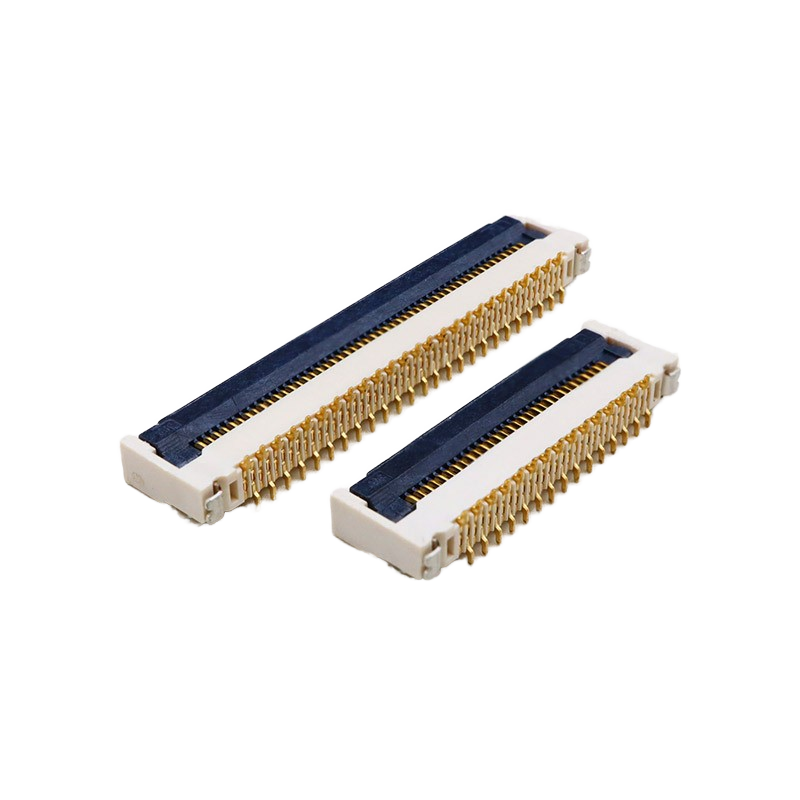

0.5 मिमी पिच 30/40/50P स्वर्ण-प्लेटेड H5.9 FPC कनेक्टर लंबवत पैच फ्लिप-टॉप लॉक FFC कनेक्टर के साथ

🏆 उत्पाद लाभ

  1. विश्वसनीय ZIF फ्लिप लॉक, कंपन के तहत एफपीसी पॉप-आउट से प्रभावी ढंग से बचाता है (सस्ते कनेक्टर की लगातार विफलता की समस्या का समाधान करता है)
  2. H5.9 स्लिम ऊंचाई, पतले डिवाइस के आंतरिक स्थान की बाधाओं के लिए आदर्श
  3. सख्त कंपन विश्वसनीयता सत्यापित, वाहन-माउंटेड उच्च-झटका परिदृश्यों के लिए उपयुक्त
  4. मानक रील टेप पैकेजिंग, स्वचालित एसएमटी प्लेसमेंट मशीन के साथ सीधे संगत
  5. स्थिर बैच स्थिरता, सामान्य निम्न-लागत कनेक्टरों की तुलना में कम विफलता दर


🛠 आवेदन परिदृश्य

ऑटोमोटिव इंटीरियर इलेक्ट्रॉनिक्स

ऑन-बोर्ड डिस्प्ले,

टैबलेट,

नोटबुक,

स्मार्ट वियरेबल,

मेडिकल पोर्टेबल डिवाइस,

इंडस्ट्रियल टच पैनल,

स्मार्ट होम कंट्रोल मॉड्यूल


📦 पैकेजिंग

  • टेप और रील (रील): मानक एम्बोस्ड कैरियर टेप, एसएमटी स्वचालित पिक-एंड-प्लेस मशीनों के लिए उपयुक्त, सीधे ग्राहक उत्पादन लाइन पर बड़े पैमाने पर असेंबली के लिए लोड किया जाता है।
  • ट्यूब (ट्यूब पैकिंग): प्लास्टिक ट्यूब पैकेजिंग, मुख्य रूप से प्रोटोटाइप, छोटे-बैच परीक्षण रन, या मैनुअल असेंबली परिदृश्यों के लिए।

0.5 मिमी पिच 30/40/50P स्वर्ण-प्लेटेड H5.9 FPC कनेक्टर लंबवत पैच फ्लिप-टॉप लॉक FFC कनेक्टर के साथ

0.5 मिमी पिच 30/40/50P स्वर्ण-प्लेटेड H5.9 FPC कनेक्टर लंबवत पैच फ्लिप-टॉप लॉक FFC कनेक्टर के साथ

⏱ लीड टाइम

  • नमूना आदेश: 3 कार्य दिवस
  • बड़े पैमाने पर उत्पादन आदेश: 1-3 सप्ताह, मात्रा और कस्टम आवश्यकताओं के अधीन


🏭 फैक्ट्री प्रमाणन और कस्टम सेवा

  • प्रमाणन: RoHS, REACH, UL94V-0
  • MOQ: बड़े पैमाने पर ऑर्डर के लिए कम MOQ
  • नमूना नीति: निःशुल्क नमूने उपलब्ध, तेजी से नमूना वितरण
  • कस्टम सेवा: कस्टम पिन काउंट, प्लेटिंग मोटाई, संशोधित लॉक संरचना, नॉन-ZIF संस्करण, अनुकूलित मार्किंग उपलब्ध।


📖 ग्राहक चयन गाइड

  1. पिन नंबर की पुष्टि करें: 30P/40P/50P, पिच 0.5mm पर तय
  2. लॉक चयन: बार-बार एफपीसी प्लग/अनप्लग के लिए ZIF फ्लिप-टॉप; निश्चित असेंबली के लिए नॉन-ZIF
  3. ऊंचाई: इस मॉडल में H5.9mm की निश्चित स्टैकिंग ऊंचाई है
  4. कार्य वातावरण: यदि आपका उत्पाद लगातार कंपन की आवश्यकताओं का सामना करता है तो इस संस्करण का चयन करें
  5. सोल्डरिंग: केवल एसएमटी रिफ्लो प्रक्रिया के लिए; हैंड सोल्डरिंग की अनुशंसा नहीं की जाती है

0.5 मिमी पिच 30/40/50P स्वर्ण-प्लेटेड H5.9 FPC कनेक्टर लंबवत पैच फ्लिप-टॉप लॉक FFC कनेक्टर के साथ

0.5 मिमी पिच 30/40/50P स्वर्ण-प्लेटेड H5.9 FPC कनेक्टर लंबवत पैच फ्लिप-टॉप लॉक FFC कनेक्टर के साथ


अक्सर पूछे जाने वाले प्रश्न


1. क्या मैं नमूना आदेश ले सकता हूँ?
हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेशों का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं।


2. क्या आप हमारी मांग के अनुसार अपने उत्पाद बना सकते हैं?
हाँ, उत्पादों के विनिर्देशों को अनुकूलित किया जा सकता है यदि आप हमारे MOQ को पूरा कर सकते हैं।


3. आपके उत्पादों की गुणवत्ता की गारंटी कैसे दें?
1) हम वादा करते हैं कि गुणवत्ता की समस्या के 30 दिनों के भीतर, हम आपको धनवापसी देंगे।

2) उत्पादन के दौरान सख्त निरीक्षण।

3) शिपमेंट से पहले उत्पादों का सख्त नमूना निरीक्षण, और बरकरार उत्पाद पैकेजिंग सुनिश्चित की जाती है।


4. हमारे उत्पाद प्रमाणन क्या हैं?
ISO9001 और कुछ अन्य ROHS प्रमाणन।


5. मुझे माल कब तक मिल सकता है?
अधिकांश माल स्टॉक में हैं; भुगतान प्राप्त करने के बाद डिलीवरी का समय लगभग 1-5 दिन है। अनुकूलित आवश्यकताओं के लिए, समय थोड़ा लंबा होगा, जैसा कि हमने पुष्टि की है।


6. डिलीवरी के लिए आप किस तरह के लॉजिस्टिक्स का उपयोग करते हैं?
हम मुख्य रूप से DHL, UPS, FEDEX, EMS और अन्य एक्सप्रेस डिलीवरी द्वारा माल वितरित करते हैं। हम ग्राहकों के लिए सबसे अधिक लागत प्रभावी लॉजिस्टिक्स चुनेंगे। आपके फॉरवर्डर द्वारा माल उठाए जाने का भी समर्थन किया जाता है।


7. आपको हमसे क्यों खरीदना चाहिए?
हमारे पास 16 वर्षों का उद्योग अनुभव है। हमने हजारों कंपनियों के साथ सहयोग किया है। उत्पाद की गुणवत्ता विश्वसनीय है।


8. आपकी कंपनी मुख्य रूप से कौन से उत्पाद बेचती है?
हमारी कंपनी के मुख्य उत्पादों में FFC/FPC कनेक्टर / वेफर कनेक्टर / सिम कार्ड कनेक्टर / मेमोरी कार्ड कनेक्टर / USB कनेक्टर / टाइप सी कनेक्टर / HDMI कनेक्टर / RJ45 श्रृंखला / B to B कनेक्टर और पिन हेडर कनेक्टर, आदि शामिल हैं।
