Name: O.4mm 60 पिन बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर्स DF40HC (2.5) - 10DS - 0.4V (51) का प्रतिस्थापन
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: बीटीबी कनेक्टर
Price: 4.01 USD
Availability: InStock

घर > उत्पाद > बीटीबी कनेक्टर >

O.4mm 60 पिन बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर्स DF40HC (2.5) - 10DS - 0.4V (51) का प्रतिस्थापन

0.4 मिमी बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर

60 पिन बीटीबी कनेक्टर प्रतिस्थापन

DF40HC 2.5 संगत कनेक्टर

उत्पत्ति के प्लेस:

गुआंगडोंग, चीन

ब्रांड नाम:

XTKCONN

प्रमाणन:

CE,SGS,ROHS,ISO9001

मॉडल संख्या:

बीटीबी कनेक्टर

हमसे संपर्क करें

बोली मांगें

उत्पाद विवरण

आवेदन:

पीसीबी

लिंग:

पुरुष स्त्री

समारोह:

उपभोक्ता उत्पादों में उपयोग किया जाता है

ऑपरेशन तापमान:

-40~+105℃

पिन की लंबाई:

अनुकूलन

चढ़ाना:

सोना

प्रमुखता देना:

0.4 मिमी बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर

60 पिन बीटीबी कनेक्टर प्रतिस्थापन

DF40HC 2.5 संगत कनेक्टर

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा

1000 पीसी

मूल्य

Negotiable price

पैकेजिंग विवरण

वैक्यूम पैकेज, गत्ते का डिब्बा में बक्से

प्रसव के समय

5-7 दिन

भुगतान शर्तें

एल/सी, टी/टी, पायल

आपूर्ति की क्षमता

3KK पीसी

संबंधित उत्पाद

वीडियो

0.8 मिमी पिच बीटीबी कनेक्टर 10 20 40 100 पिन उच्च संचरण गति पुरुष महिला कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

60 पिन पीतल रिसेप्टेकल 0.8 मिमी पिच बीटीबी फीमेल डुअल रो 0.031" पीसीबी अनुप्रयोगों के लिए बोर्ड कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

90 पिन डबल रो पीसीबी बोर्ड कनेक्टर बीटीबी महिला सॉकेट 0.4 मिमी संकीर्ण पिच संगत बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

0.4 मिमी पिच 80P बीटीबी मेल सीट डीएफ40टीसी-80डीपी-0.4 बोर्ड टू बोर्ड और मेजेनाइन कनेक्टर्स के साथ संगत

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

अब संपर्क करें

उत्पाद वर्णन

0.5 मिमी पिच ब्रास संपर्क IP64 बीटीबी पुरुष/महिला एसएमटी इलेक्ट्रॉनिक आईसी बोर्ड-टू-बोर्ड कनेक्टर

उत्पाद की मुख्य विशेषताएं

✅अंधा संभोग और आत्म-समन्वय: अंतर्निहित गाइड रिब XY ऑफसेट सहिष्णुता की अनुमति देते हैं, पीसीबी असेंबली के गलत संरेखण को अवशोषित करते हैं और स्वचालित असेंबली के दौरान संभोग क्षति को कम करते हैं

✅उच्च-गति सिग्नल अखंडता: 20 Gbps तक का समर्थन करता है, MIPI, PCIe, SATA, USB3.1 Gen2 हाई-स्पीड इंटरफेस के साथ संगत

✅स्थिर संभोग ऊंचाईः 2.5 मिमी: मैकेनिकल कैबिनेट फिटिंग के लिए बोर्ड-टू-बोर्ड स्टैकिंग ऊंचाई नियंत्रण

✅एसएमटी रील पैकेजिंग: एसएमटी असेंबली लाइन के लिए प्रत्यक्ष पिक-एंड-प्लेस, कोई माध्यमिक मैनुअल हैंडलिंग की आवश्यकता नहीं है

✅बहु-पिन विकल्प: 20/24/30/40/50/60 लचीला पीसीबी पिन-आउट स्केलिंग के लिए स्थिति

उत्पाद का वर्णन

पद	पैरामीटर
विद्युत प्रदर्शन
संपर्क पिच	0.4 मिमी
रेटेड करंट	0.3 A प्रति संपर्क
नामित वोल्टेज	50 वी एसी
अधिकतम डेटा दर	20 जीबीपीएसHIROSE एले...
संपर्क प्रतिरोध	≤ 50 mΩ
इन्सुलेशन प्रतिरोध	≥1000 एमओएम
वोल्टेज का सामना करें	250 वी एसी / 1 मिनट
यांत्रिक प्रदर्शन

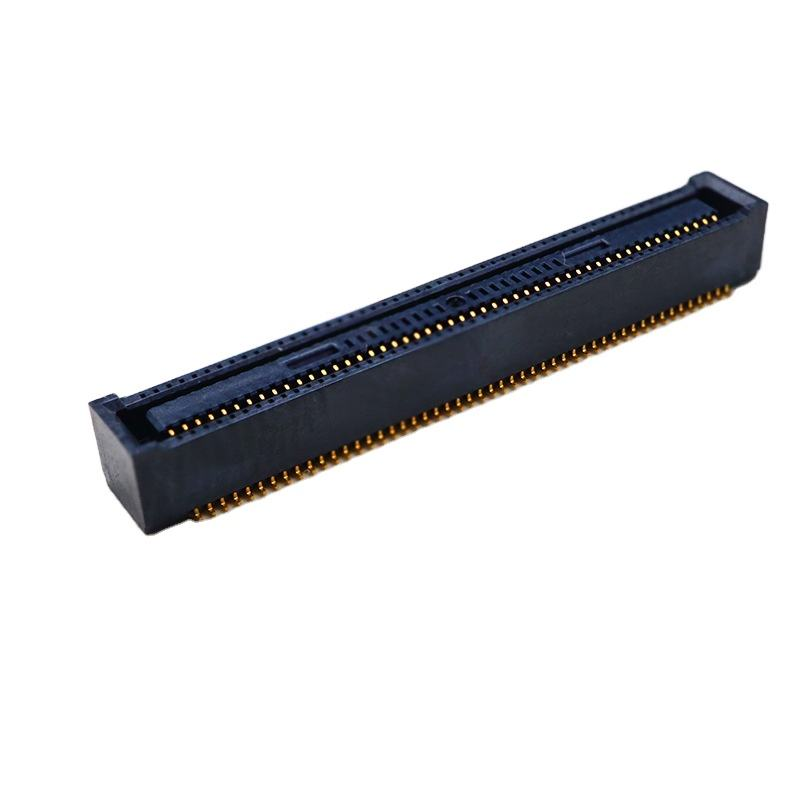

कनेक्टर का प्रकार	महिला रिसेप्टेकल, दोहरी पंक्ति एसएमटी
जुड़ा हुआ ढेर ऊँचाई	2.5 मिमी
स्व-संरेखण सीमा	ब्लाइंड-मैट संयोजन के लिए XY फ्लोटिंग सहिष्णुतामाउस एले...
संभोग चक्र	मिन. 30 चक्र HIROSEवह...
घुड़सवार	सतह-माउंट SMT, वैक्यूम पिक-प्लेस संगतमाउस एले...
सामग्री और कोटिंग
आवास	उच्च-तापमान एलसीपी, UL94-V-0
संपर्क सामग्री	फॉस्फर कांस्य
संपर्क कोटिंग	संपर्क क्षेत्र पर सोने की चढ़ाई; सोल्डर के फिसलने से रोकने के लिए निकेल बाधामाउस एले...
पर्यावरण
ऑपरेटिंग तापमान	-40 °C ~ +85 °C
अनुपालन	RoHS 3.0, REACH के अनुरूप
सोल्डरिंग गाइड
रिफ्लो प्रोफ़ाइल	मानक एसएमटी सीसा मुक्त रिफ्लो; पीक तापमान ≤260 °C, IPC/JEDEC-020D का पालन करें
नोट	उच्च तापमान पर लंबे समय तक रहने से बचें; निकेल बाधा पट्टा के विंग होने के जोखिम को कम करती है

क्रॉस-रेफरेंस / वैकल्पिक

के लिए प्रत्यक्ष ड्रॉप-इन प्रतिस्थापनहीरोस DF40HC ((2.5)-xxDS-0.4V ((51)श्रृंखला (20/24/30/40/50/60P)

एक ही पदचिह्न, एक ही 2.5 मिमी जुड़ा ऊंचाई, एक ही 0.4 मिमी पिच
संगत संभोग पुरुष प्लग: DF40HB ((2.5) -xxDP-0.4V ((51) श्रृंखला
प्रतिस्थापन के लिए पीसीबी लेआउट में कोई संशोधन आवश्यक नहीं है; पिन-टू-पिन संगतता सत्यापित की गई है।

नोटः हिरोसे से संबद्ध नहीं; हमारी भूमिका कार्यात्मक समकक्ष प्रतिस्थापन है।

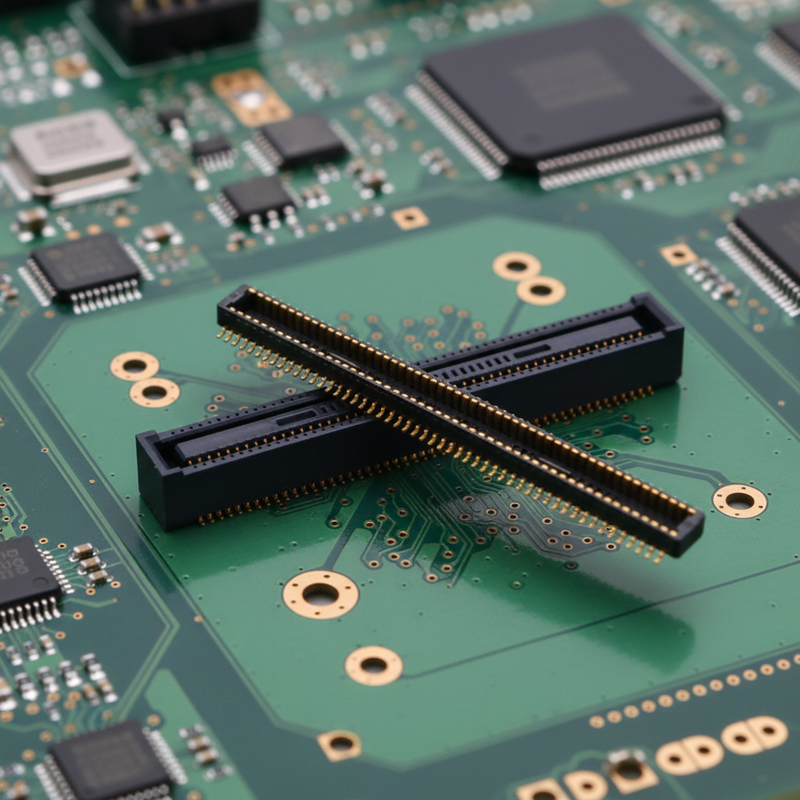

O.4mm 60 पिन बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर्स DF40HC (2.5) - 10DS - 0.4V (51) का प्रतिस्थापन

उत्पाद की विशेषता

स्वतः संरेखित गाइड रिब स्वचालित असेंबली के लिए अंधा-मैटिंग गलत सम्मिलन जोखिम को कम करते हैं
प्रबलित आवास पसलियों से अंतिम उत्पाद में झटके और कंपन प्रतिरोध में सुधार होता है
निकेल एंटी-विकींग बाधा रिफ्लो सोल्डरिंग के दौरान संपर्क क्षेत्र में सोल्डर के रेंगने से रोकती है
उच्च गति अंतर संकेतों पर स्थिर संकेत अखंडता के लिए अनुकूलित उच्च गति संपर्क ज्यामिति
एसएमटी के बड़े पैमाने पर उत्पादन के लिए तैयार वैक्यूम पिक-एंड-प्लेस सतह
विभिन्न I/O आवश्यकताओं से मेल खाने के लिए कई पिनों की संख्या (20-24-30-40-50-60P)

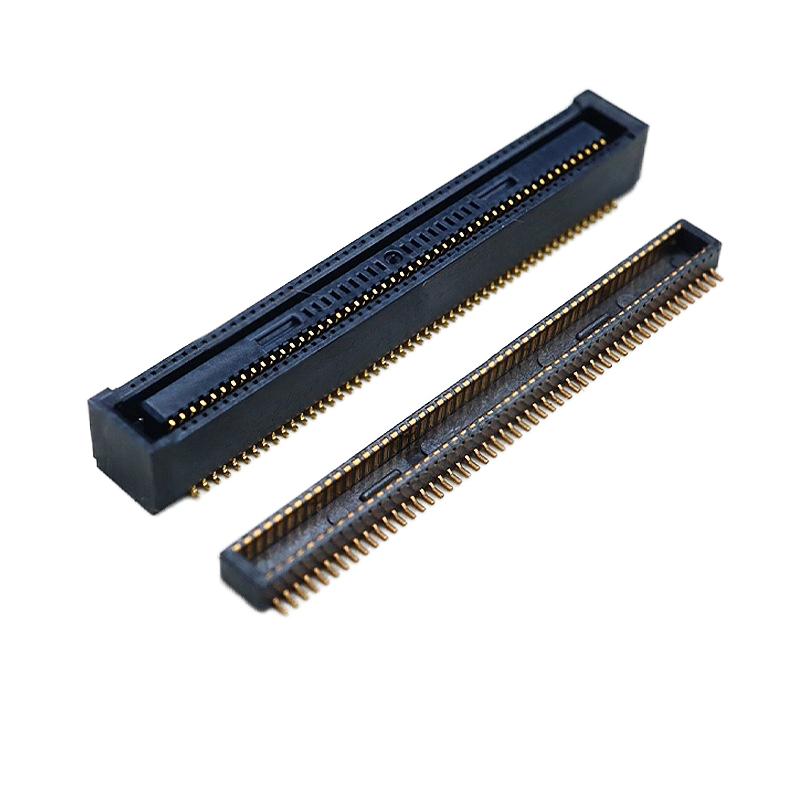

O.4mm 60 पिन बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर्स DF40HC (2.5) - 10DS - 0.4V (51) का प्रतिस्थापन

उत्पाद के फायदे

ड्रॉप-इन प्रतिस्थापन: पीसीबी के नए डिजाइन के बिना मूल एचआरएस लंबे समय तक नेतृत्व समय के घटकों को बदलें
अंधा साथी सहिष्णुता: बोर्ड ऑफसेट के गलत संरेखण के कारण होने वाले विधानसभा स्क्रैप को कम करता है
रील-टू-एसएमटी तैयार: पूर्ण रील इम्बोस्ड टेप पैकेजिंग, सीधे पिक-एंड-प्लेस मशीनों में खिलाता है
उच्च गति पर निरंतर प्रदर्शनउच्च गति इंटरफेस के लिए स्थिर प्रतिबाधा प्रदर्शन
लचीला MOQ और नमूना समर्थन: इंजीनियरिंग प्रोटोटाइप के लिए त्वरित नमूना सत्यापन
घरेलू कारखाने का लीड-टाइम लाभ: अंतरराष्ट्रीय ब्रांडों के लंबे बैक-ऑर्डर के मुकाबले कम समय

आवेदन

औद्योगिक नियंत्रण के लिए एम्बेडेड बोर्ड
मेडिकल कॉम्पैक्ट स्टैक्ड पीसीबी मॉड्यूल
इमेजिंग/एमआईपीआई कैमरा इंटरफ़ेस हार्डवेयर
उच्च-गति भंडारण, एसएटीए / पीसीआईई परिधीय इंटरकनेक्शन
पोर्टेबल हैंडहेल्ड डिवाइस, कॉम्पैक्ट स्टैक्ड पीसीबी असेंबली
परीक्षण और माप उपकरण, ढेर किए गए मेज़ानिन बोर्ड डिजाइन

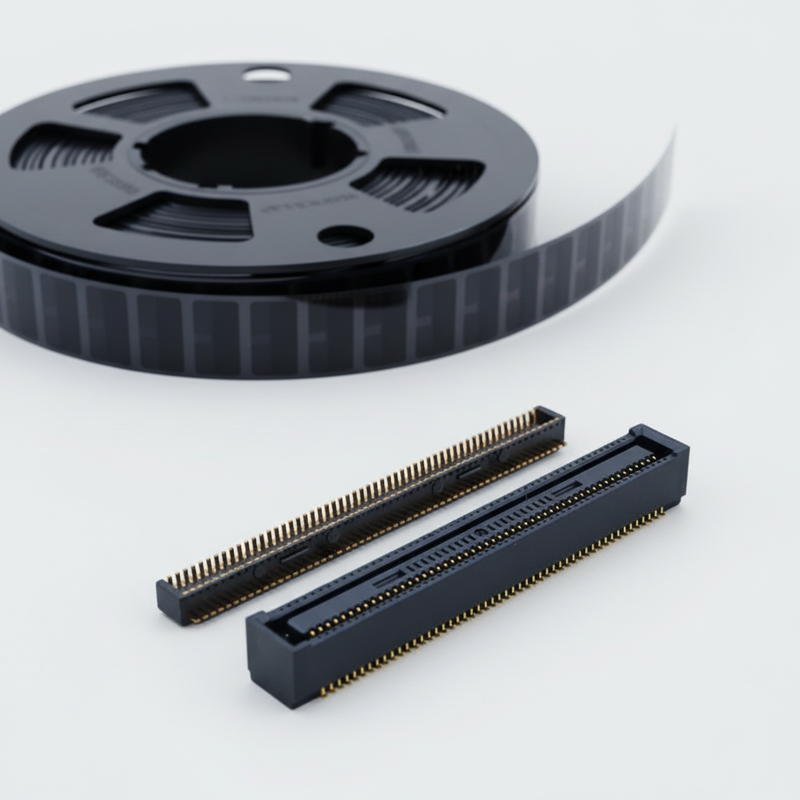

पैकिंग

एसएमटी स्वचालित पिक-एंड-प्लेस मशीन के लिए मानक उभरा हुआ कैरियर टेप
ग्राहक के एसएमटी उत्पादन लाइन पर सीधे उपयोग करने योग्य; कोई पुनः पैकिंग की आवश्यकता नहीं है

लीड टाइम

नमूना आदेशः 3 कार्य दिवस
बड़े पैमाने पर उत्पादन के आदेशः कॉन्फ़िगरेशन और आदेश मात्रा के अधीन 1-3 सप्ताह

कारखाना प्रमाणन और कस्टम सेवा

प्रमाणपत्रः ISO9001, RoHS, REACH अनुरूप
नमूना नीति: निःशुल्क नमूने समर्थित, त्वरित नमूना टर्नअराउंड
MOQ: मानक भागों के लिए कम MOQ; मूल्यांकन पर कस्टम विन्यास MOQ
कस्टम क्षमताः कस्टम पिन गिनती, मैट स्टैकिंग ऊंचाई, प्लेटिंग मोटाई, यांत्रिक संशोधन, आपके ड्राइंग / विनिर्देश के अनुसार विशेष पैकेजिंग।

ग्राहक चयन

आवश्यक पिन की संख्या की पुष्टि करें: 20/24/30/40/50/60P; संभोग पुरुष भाग संख्या की पुष्टि करें
पुष्टि की गई स्टैक ऊंचाईः यह श्रृंखला निश्चित है2.5 मिमी; मैकेनिकल आवास रिक्ति की जांच करें
उच्च-गति अनुप्रयोगः अंतर रूटिंग मिलान संदर्भ डिजाइन प्रतिबाधा सुनिश्चित करें
असेंबलीः वॉल्यूम एसएमटी के लिए रील पैकेजिंग; पहले रिफ्लो प्रोफाइल परीक्षण के लिए निःशुल्क नमूने मांगें
प्रतिस्थापन जाँचः पूर्ण आदेश जारी करने से पहले पदचिह्न संगतता सत्यापित करें; प्रोटोटाइप परीक्षण के लिए मुफ्त नमूनों का उपयोग करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे अपने सभी उत्पादों की जांच करने के लिए कैटलॉग भेज सकते हैं?

उत्तर: हाँ, आप हमें ऑनलाइन संपर्क कर सकते हैं या कैटलॉग प्राप्त करने के लिए ईमेल भेज सकते हैं।

प्रश्न: मैं आपके कैटेगरी में उत्पाद नहीं पा सकतालॉग. क्या आप मेरे लिए यह उत्पाद बना सकते हैं?

एकः हमारे कैटलॉग में हमारे अधिकांश उत्पादों को दिखाया गया है, लेकिन सभी नहीं। बस हमें बताएं कि आपको किस उत्पाद की आवश्यकता है और आप कितने चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने के लिए एक नया मोल्ड भी डिजाइन और बना सकते हैं।आपके संदर्भ के लिए, एक साधारण मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।

प्रश्न: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने निःशुल्क हैं?

एकः हाँ, हम परीक्षण के लिए कनेक्टर के 5-10 पीसी निः शुल्क नमूने प्रदान करते हैं. लेकिन आप शिपिंग लागत का भुगतान करना होगा

प्रश्न: आपके वितरण समय के बारे में क्या?

एः स्टॉक सामान 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित सामान 5-7 दिनों के भीतर वितरित किए जाते हैं

प्रश्न: मेरा ऑर्डर कैसे भेजें?

एः छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडएक्स, यूपीएस, टीएनटी, ईएमएस। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें एयर या समुद्र के द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं।हम वितरण के दौरान किसी भी उत्पाद क्षति के लिए जिम्मेदार होंगे.

6प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं युआन में भुगतान कर सकता हूँ?

एकः हम स्वीकार करते हैं टी / टी ((वायर ट्रांसफर), वेस्टर्न यूनियन, और पेपैल. कृपया सुनिश्चित करें कि हम प्राप्त कर सकते हैं एक ही राशि के रूप में चालान. और आप कर सकते हैं में पैसे का भुगतान करें युआन. कोई समस्या नहीं.

7प्रश्न: आपकी कंपनी के गुणवत्ता नियंत्रण के बारे में क्या?

A: ISO9001 का सख्ती से पालन करें; IQC, OQC, IPQC और QA हमारे गुणवत्ता विभाग का 10% हिस्सा हैं। CCD परीक्षण हमारी कंपनी के 99% उत्पाद अनुप्रयोगों पर लागू किया जाता है।

प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?

उत्तरः हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारे आइटम हैं, इसलिए सूची में उनकी सभी कीमतें बनाना असंभव है,और कीमतें सामग्री की लागत और मात्रा के कारण हमेशा बदलती रहती हैं. और आप हमें आप की जरूरत है सभी वस्तुओं की एक सूची दे सकते हैं; हम ध्यान से एक एक करके पुष्टि करेंगे और आप एक विनिर्देश और मूल्य सूची दे

प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?

एकः हाँ. हम अनुकूलित किया है

अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है; हम पैकिंग पर अपना लोगो या अन्य जानकारी डाल सकते हैं।बस यह कहना है कि यह कुछ अतिरिक्त लागत का कारण होगा.

प्रश्न: आपके पास क्या प्रमाण पत्र हैं?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, आदि
