उत्पत्ति के प्लेस:
गुआंगडोंग, चीन
ब्रांड नाम:
XTKCONN
प्रमाणन:
CE,SGS,ROHS,ISO9001
मॉडल संख्या:
बीटीबी कनेक्टर
वीडियो
वीडियो
वीडियो
वीडियो

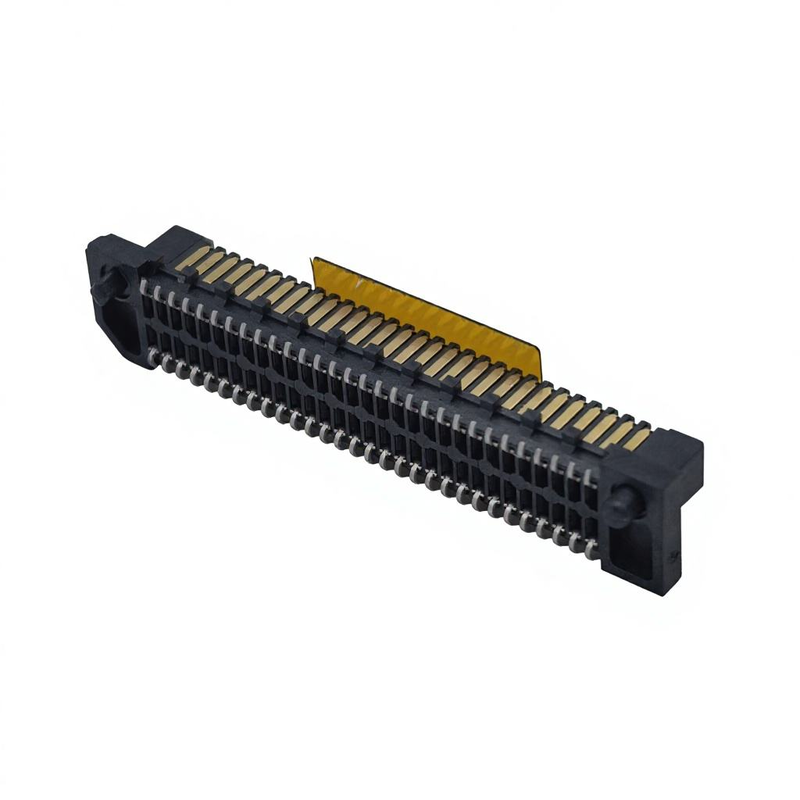

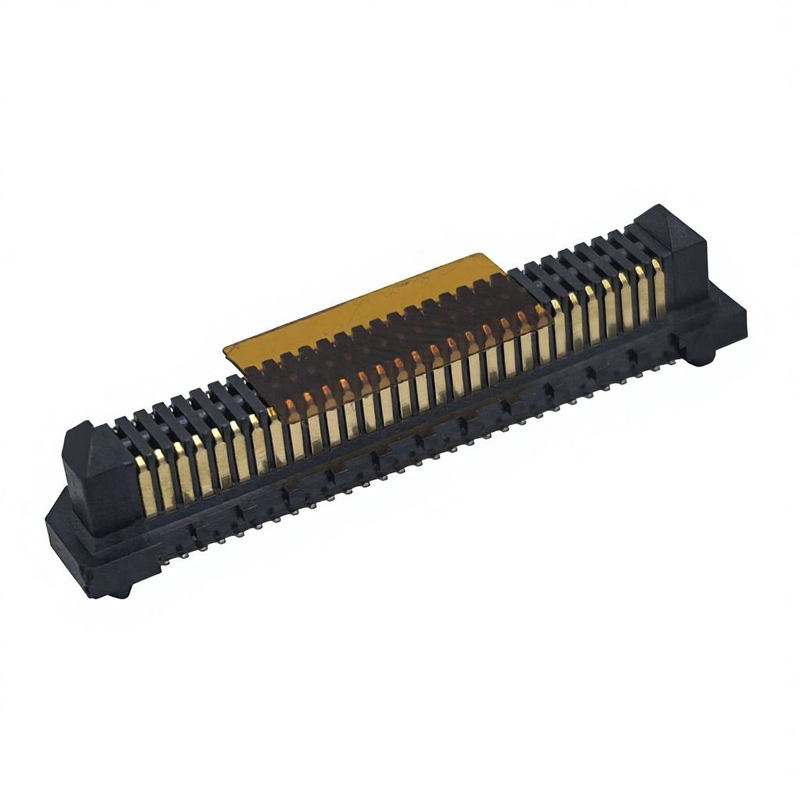

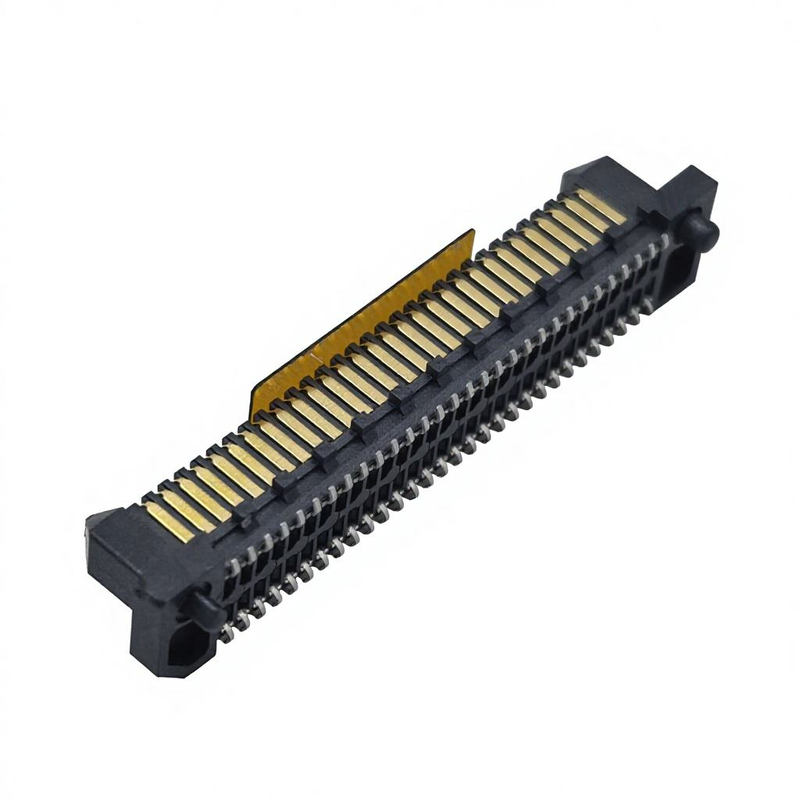

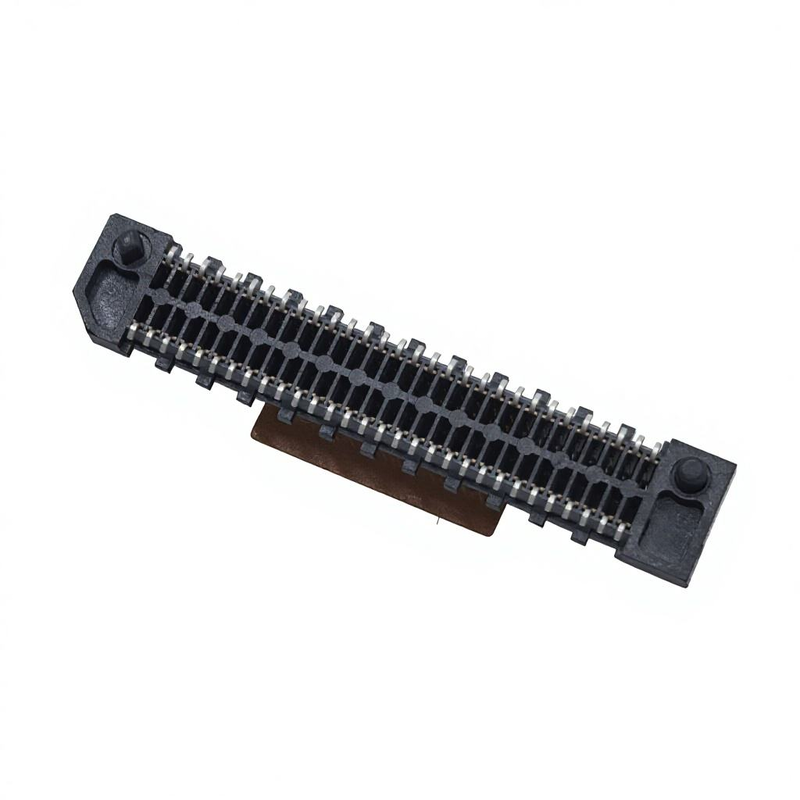

उच्च धारा 0.8 मिमी 38 पिन बीटीबी कनेक्टर प्लग घुमावदार टर्मिनल पीसीबी बोर्ड-टू-बोर्ड कनेक्टर Mylar SMT गोल्ड Ni संपर्क खत्म
उत्पाद की मुख्य विशेषताएं
✅ ब्लाइंड-मैटिंग और सेल्फ-अलाइनिंग सहिष्णुता डिजाइनः अंतर्निहित मार्गदर्शक चैंफर संरचना, छोटी असेंबली ऑफसेट को अवशोषित करती है, स्वचालित पिक-एंड-प्लेस मैपिंग के दौरान पिन क्षति से बचती है,संयोजन स्क्रैप दर को कम करता है
✅ हाई-स्पीड सिग्नल अखंडताः प्रतिबाधा-अनुकूलित घुमावदार संपर्क टर्मिनल, उच्च-गति अंतर संकेत संचरण के लिए स्थिर प्रदर्शन, सम्मिलन हानि और क्रॉसटॉक को कम करता है।
✅ परिभाषित मैटेड ऊंचाईः सटीक स्टैक मैटेड ऊंचाई नियंत्रण, आपके यांत्रिक संलग्नक डिजाइन के लिए सुसंगत पीसीबी स्टैक-अप आयाम।
✅ उच्च-वर्तमान घुमावदार टर्मिनल: तांबा मिश्र धातु घुमावदार संपर्क बीम, विश्वसनीय बहु-बिंदु संपर्क, स्थिर शक्ति और संकेत संचरण को बनाए रखता है।
✅ मायलर टेप के साथ एसएमटीः मायलर कैरियर टेप रीफ्लो सोल्डरिंग के दौरान टर्मिनल विरूपण को रोकता है, बड़े पैमाने पर उत्पादन एसएमटी असेंबली लाइनों में फिट बैठता है।
✅ गोल्ड-निकेल संपर्क फिनिशः संभोग क्षेत्र पर गोल्ड प्लेटिंग + निकेल अंडर-लेयर, एंटी-ऑक्सीडेशन, लंबी सेवा जीवन के लिए कम और स्थिर संपर्क प्रतिरोध
उत्पाद का वर्णन
| पद | विनिर्देश |
|---|---|
| विद्युत प्रदर्शन | |
| पिच | 0.8 मिमी |
| पिन की संख्या | 38 पिन |
| रेटेड करंट | 1.0 A प्रति संपर्क |
| नामित वोल्टेज | 100 वी एसी/डीसी |
| संपर्क प्रतिरोध | ≤ 30 mΩ |
| इन्सुलेशन प्रतिरोध | ≥ 500 एमओएम (500 वी डीसी) |
| डायलेक्ट्रिक प्रतिरोधक वोल्टेज | 250 वी एसी / 1 मिनट |
| यांत्रिक प्रदर्शन | |
| कनेक्टर का प्रकार | बीटीबी प्लग, घुमावदार टर्मिनल |
| घुड़सवार शैली | एसएमटी सतह माउंट |
| समलैंगिक ऊंचाई | (यहां अपना वास्तविक आयाम भरें, उदाहरण के लिए 5.6 मिमी) |
| संभोग चक्र | 5000 चक्र न्यूनतम |
| सम्मिलन / निकासी बल | आवेदन पर निर्भर (पिन डिजाइन के अनुसार) |
| सामग्री और कोटिंग | |
| संपर्क सामग्री | उच्च शक्ति वाला तांबा मिश्र धातु |
| संपर्क समाप्त करें | संभोग क्षेत्र पर सोने की चढ़ाई, निकेल अंडर-प्लेटिंग; सोल्डर क्षेत्रः निकेल बेस |
| आवास सामग्री | उच्च तापमान एलसीपी, UL94-V0 लौ retardant |
| सहायक सामग्री | एसएमटी प्रसंस्करण के लिए मायलर सुरक्षात्मक टेप |
| पर्यावरणीय प्रदर्शन | |
| ऑपरेटिंग तापमान | -40 °C ~ +105 °C |
| अनुपालन | RoHS 2.0, REACH |
| सोल्डरिंग मार्गदर्शन | |
| रिफ्लो प्रोफ़ाइल | मानक सीसा मुक्त एसएमटी रिफ्लो; पीक तापमान ≤260 °C, IPC/JEDEC मानक का पालन करते हुए रहने का समय |
| नोट | एसएमटी से पहले माइलर टेप को बरकरार रखें; मिलाप के बाद निकालें; ठीक-पीच टर्मिनलों पर मैन्युअल गर्म लोहे की मरम्मत से बचें |
यह 0.8 मिमी 38-पिन घुमावदार-टर्मिनल BTB प्लग चयनित Molex SlimStack®, JAE, Amphenol BergStak® 0.8 मिमी श्रृंखला BTB प्लग के लिए एक ड्रॉप-इन कार्यात्मक विकल्प के रूप में इंजीनियर किया गया है।
उत्पाद की विशेषता
🔹कम संयोजन जोखिम: स्व-संरेखण सहिष्णुता डिजाइन मैनुअल और रोबोट संभोग विफलता दर को कम करता है।
🔹उच्च गति + उच्च धारा संयुक्त क्षमता: एक कनेक्टर पावर सप्लाई और हाई-स्पीड डिफरेंशियल सिग्नल दोनों को संभालता है।
🔹बड़े पैमाने पर उत्पादन के लिए तैयार: स्टैंडर्ड एसएमटी पिक-एंड-प्लेस मशीनों के साथ सीधे संगत रील पैकेजिंग।
🔹लागत प्रभावी प्रतिस्थापन: प्रसिद्ध अंतरराष्ट्रीय ब्रांड के भागों के समान कार्यात्मक, खरीद लीड समय को छोटा करना।
🔹विश्वसनीय स्थिरता: इन-हाउस स्टैम्पिंग, मोल्डिंग, प्लेटिंग और अंतिम निरीक्षण, स्थिर बैच-टू-बैच प्रदर्शन।
🔹लचीला समर्थन: आपके इंजीनियरिंग सत्यापन के लिए निःशुल्क नमूने और तेजी से प्रोटोटाइप।
पैकिंग
ड्राइंग, थ्रीडी फाइल और नमूना अनुरोध के लिए हमारी इंजीनियरिंग बिक्री से संपर्क करें।
