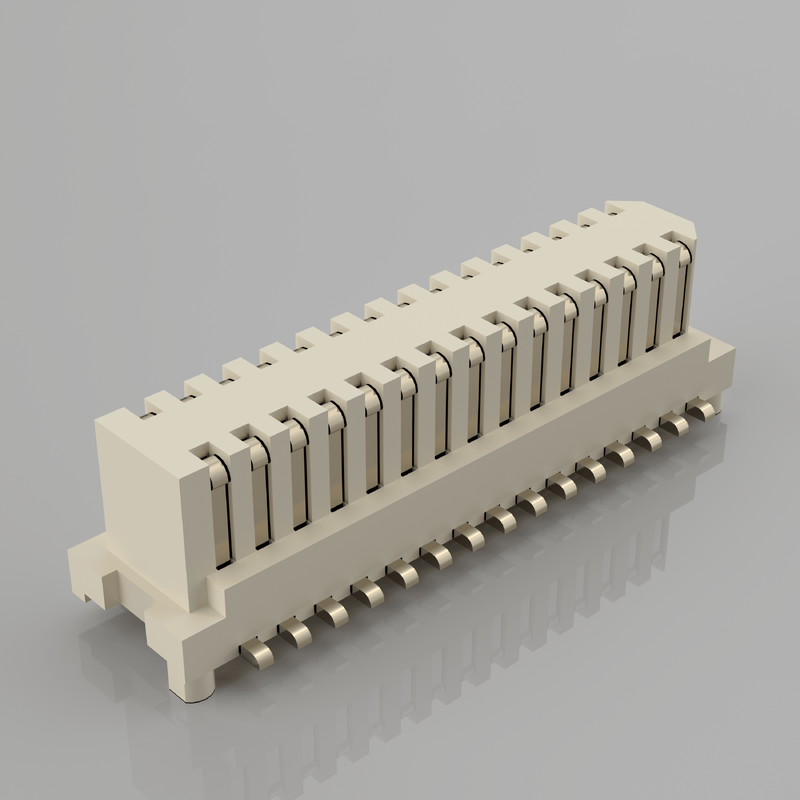

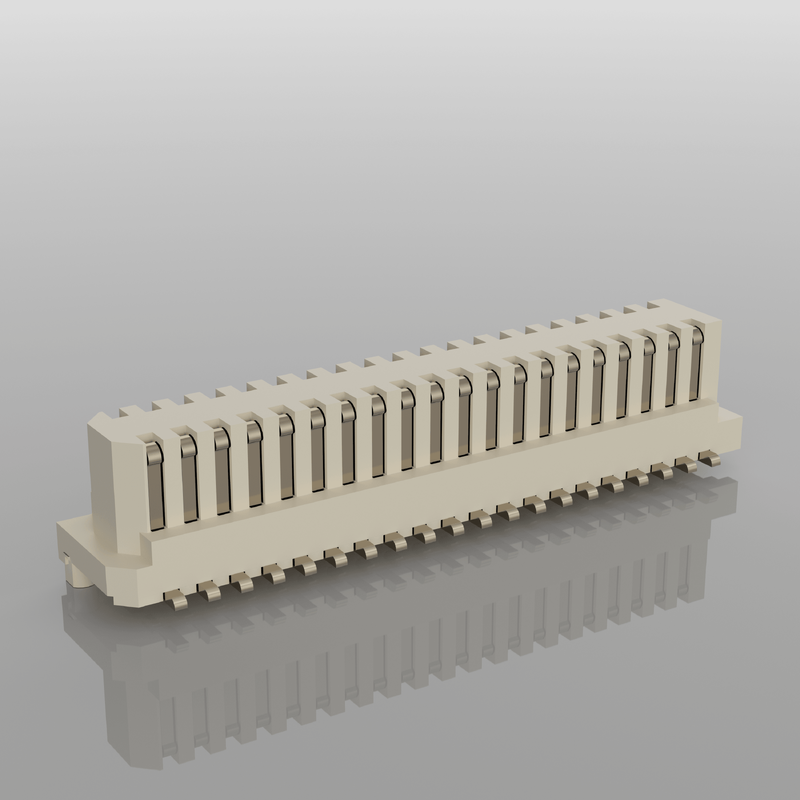

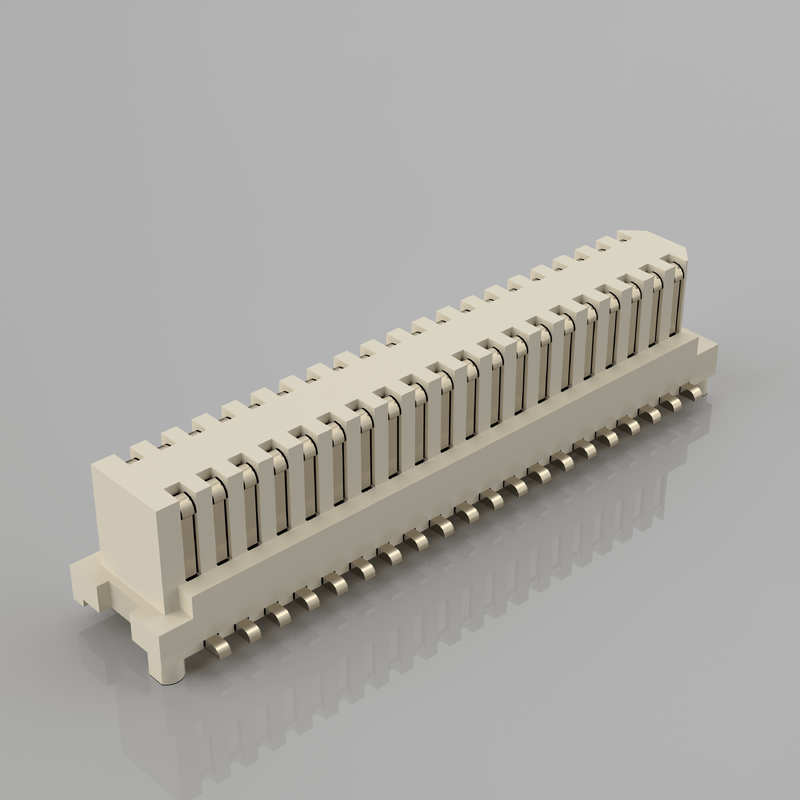

पुरुष 0.5 मिमी पिच सिंगल स्लॉट बोर्ड-टू-बोर्ड और मेज़ानिन कनेक्टर पीसीबीए के लिए राइट-एंगल कनेक्टर
उत्पाद की मुख्य विशेषताएं
- अंधा संभोग और आत्म-समन्वय: अंतर्निहित मार्गदर्शन बॉस और चैंफर आवास X/Y असेंबली ऑफसेट की भरपाई करते हैं; मॉड्यूलर पीसीबीए असेंबली के लिए अंधा सम्मिलन के दौरान पिन क्षति से बचें
- उच्च-गति संकेत प्रदर्शन: अनुकूलित सिग्नल अखंडता, उच्च घनत्व डिजिटल मॉड्यूल के लिए एलवीडीएस, पीसीआईई, उच्च गति अंतर संचरण का समर्थन करता है
- अनुकूलन योग्य संभोग ऊंचाई: सटीक पीसीबी-टू-पीसीबी अंतराल को परिभाषित करने के लिए कई मैट ऊंचाई विकल्प, आपके यांत्रिक संलग्नक की सीमा से मेल खाते हैं
- एकल स्लॉट रेक्ट-एंगल एसएमटी फॉर्म: 90° ऑर्टोगोनल पीसीबी इंटरकनेक्शन, महत्वपूर्ण डिवाइस आंतरिक स्थान को बचाता है
उत्पाद का वर्णन
| पद |
पैरामीटर |
| विद्युत प्रदर्शन |
|
| पिच |
0.5 मिमी |
| नामित करंट (प्रति सिग्नल संपर्क) |
0.5 ए |
| नामित वोल्टेज |
50 वी डीसी |
| वोल्टेज का सामना करना |
250 वी एसी, 1 मिनट |
| प्रारंभिक संपर्क प्रतिरोध |
≤30 mΩ |
| इन्सुलेशन प्रतिरोध |
≥109 Ω |
| सिग्नल दर |
10 जीबीपीएस तक |
| यांत्रिक प्रदर्शन |
|
| पदों की संख्या |
अनुरोध पर कस्टम रेंज |
| समलैंगिक ऊंचाई |
कई स्टैकिंग ऊंचाई विकल्प |
| संभोग चक्र |
न्यूनतम 30 चक्र |
| संभोग सहिष्णुता |
ब्लाइंड-मैटिंग के लिए एक्स/वाई ऑफसेट सहिष्णुता |
| माउंटिंग प्रकार |
एसएमटी राइट-एंगल |
| सामग्री और कोटिंग |
|
| आवास |
एलसीपी, यूएल 94 वी-० लौ retardant |
| संपर्क सामग्री |
उच्च शक्ति वाला तांबा मिश्र धातु |
| संभोग संपर्क कोटिंग |
निकेल पर सोना; कई सोने की मोटाई विकल्प |
| एस.एम.टी. समापन कोटिंग |
निकल पर टिन |
| पर्यावरण |
|
| ऑपरेटिंग तापमान |
-40 °C ~ +105 °C |
| अनुपालन |
RoHS, REACH के अनुरूप |
| सोल्डरिंग गाइड |
|
| रिफ्लो प्रोफ़ाइल |
चोटी 245-260 °C, J-STD-020 मानक का पालन करें; कोई लहर-सोल्डरिंग नहीं |
| सभा |
मानक एसएमटी पिक-एंड-प्लेस उपकरण के साथ संगत |
क्रॉस-रेफरेंस / वैकल्पिक
इस राइट-एंगल मेज़ानिन कनेक्टर को मोलेक्स, जेएई, हिरोस और एम्फेनोल से स्थापित अंतरराष्ट्रीय श्रृंखलाओं के लिए एक कार्यात्मक विकल्प के रूप में इंजीनियर किया गया है।
- दूसरे स्रोत के त्वरित सत्यापन के लिए ड्रॉप-इन संगत पदचिह्न; पीसीबीए के पुनः उपयोग के लिए समान पिच, मैट ऊंचाई, यांत्रिक रूपरेखा।
- नोट: हमेशा बड़े पैमाने पर उत्पादन से पहले विद्युत और यांत्रिक सत्यापन करें; आपके संदर्भ भाग संख्या के अनुसार 100% पिन-टू-पिन मैच उपलब्ध है।
- लंबे समय तक चलने वाले विदेशी घटकों पर निर्भरता को कम करता है, जिससे आपकी परियोजना का समय कम हो जाता है।
उत्पाद की विशेषता
- एक स्लॉट रेक्ट-एंगल कंस्ट्रक्शन ऑर्टोगोनल 90 डिग्री पीसीबीए इंटरकनेक्शन के लिए।
- ध्रुवीकृत आवास + संरेखण बॉस असेंबली के दौरान रिवर्स सम्मिलन और पिन क्षति को रोकता है।
- स्व-संरेखण चैंफर संलग्न-बंद मॉड्यूल असेंबली के लिए विश्वसनीय अंधा संभोग को सक्षम करता है।
- उच्च-ग्रेड एलसीपी आवास बिना विकृति के उच्च एसएमटी रिफ्लो तापमान का सामना करता है।
- अनुकूलित संपर्क ज्यामिति स्थिर उच्च गति अंतर संकेत प्रदर्शन प्रदान करती है।
- सटीक मेज़ानिन पीसीबी अंतराल को तय करने के लिए कई मैट ऊंचाई चयन।
- पूरी तरह से एसएमटी संगत, स्वचालित पिक-एंड-प्लेस बड़े पैमाने पर उत्पादन के लिए तैयार।
उत्पाद के फायदे
- असेंबली के अनुकूल: ब्लाइंड-मैटिंग सहिष्णुता पीसीबी प्लेसमेंट त्रुटि, कम असेंबली रिजेक्ट दर को अवशोषित करती है।
- एसआई-अनुकूलित: ट्यून की गई संपर्क संरचना उच्च गति डिजिटल सिग्नल संचरण के लिए क्रॉसस्टॉक को कम करती है।
- दूसरे स्रोत का समाधान: प्रीमियम विदेशी ब्रांडों के लिए प्रत्यक्ष पदचिह्न विकल्प, प्रतिस्पर्धी लागत और कम लीड समय।
- लचीला अनुकूलन: पिन की संख्या, जुड़ा हुआ ऊंचाई, और स्वर्ण चढ़ाना मोटाई आपके डिजाइन के लिए विन्यस्त.
- निरंतर गुणवत्ता: सख्त coplanarity नियंत्रण सूक्ष्म-पीच पैड पर SMT खुले-लडने के जोखिम से बचाता है।
आवेदन
- औद्योगिक एम्बेडेड मॉड्यूल
- आईओटी गेटवे और सेंसर असेंबली
- मेडिकल कॉम्पैक्ट पीसीबीए सब-बोर्ड
- हैंडहेल्ड परीक्षण और माप उपकरण
- सुरक्षा कैमरा और विजन मॉड्यूल
- संचार परिधीय हार्डवेयर
- उच्च घनत्व वाले पीसीबी संयोजन
- मॉड्यूलर डिवाइस आंतरिक आर्थोगोनल बोर्ड इंटरकनेक्शन
पैकिंग
टेप और रील (रील पैकेजिंग):एसएमटी पिक-एंड-प्लेस मशीन के लिए मानक रील पैकेजिंग। भागों को फिर से पैक किए बिना सीधे आपकी स्वचालित उत्पादन लाइन पर लोड किया जा सकता है। छोटे बैच प्रोटोटाइप के लिए कट-टेप सेवा उपलब्ध है।
लीड टाइम
- नमूना आदेशः 3 कार्य दिवस
- बड़े पैमाने पर उत्पादन के आदेशः कॉन्फ़िगरेशन और आदेश मात्रा के अधीन 1-3 सप्ताह
कारखाना प्रमाणन और कस्टम सेवा
- प्रमाणपत्रः ISO9001, RoHS, REACH अनुरूप
- नमूना नीति: निःशुल्क नमूने समर्थित, त्वरित नमूना टर्नअराउंड
- MOQ: मानक भागों के लिए कम MOQ; मूल्यांकन पर कस्टम विन्यास MOQ
- कस्टम क्षमताः कस्टम पिन गिनती, मैट स्टैकिंग ऊंचाई, प्लेटिंग मोटाई, यांत्रिक संशोधन, आपके ड्राइंग / विनिर्देश के अनुसार विशेष पैकेजिंग।
इंजीनियर चयन मार्गदर्शन
- महत्वपूर्ण आयाम की पुष्टि करेंःसमलैंगिक ऊंचाई= दो पीसीबी के बीच फिक्स्ड गैप; पहले सही ऊंचाई वैरिएंट का चयन करें।
- कुल पिनों की गिनती करें: सिग्नल पिन और पावर पिन अलग करें; हाई-स्पीड सिग्नल अखंडता के लिए रिजर्व ग्राउंड पिन।
- आवश्यक डेटा दर की जाँच करें: पुष्टि करें कि आपके प्रोटोकॉल के लिए उच्च-गति अंतर प्रदर्शन की आवश्यकता है या नहीं।
- चकमक/कठिन वातावरण दीर्घायु अनुप्रयोगों के लिए मोटी सोने की चकमक को परिभाषित करें।
- असेंबली की स्थितिः यदि आपके उत्पाद को अंधा-सेंबली की आवश्यकता है, तो सत्यापित करें कि स्व-संरेखण सहिष्णुता आपके यांत्रिक स्टैक-अप से मेल खाती है।
- एसएमटी प्रक्रियाः बड़े पैमाने पर उत्पादन के लिए रील पैकिंग का उपयोग करें; पूर्ण पैमाने पर रिलीज से पहले प्रोटोटाइप सत्यापन के लिए निःशुल्क नमूने मांगें।
- क्रॉस-रेफरेंसः अपना मूल प्रतियोगी भाग संख्या भेजें; हम सत्यापन के लिए एक मिलान वैकल्पिक मॉडल की सिफारिश करेंगे।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे अपने सभी उत्पादों की जांच करने के लिए कैटलॉग भेज सकते हैं?
उत्तर: हाँ, आप हमें ऑनलाइन संपर्क कर सकते हैं या कैटलॉग प्राप्त करने के लिए ईमेल भेज सकते हैं।
प्रश्न: मैं आपके कैटेगरी में उत्पाद नहीं पा सकतालॉग. क्या आप मेरे लिए यह उत्पाद बना सकते हैं?
एकः हमारे कैटलॉग में हमारे अधिकांश उत्पादों को दिखाया गया है, लेकिन सभी नहीं। बस हमें बताएं कि आपको किस उत्पाद की आवश्यकता है और आप कितने चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने के लिए एक नया मोल्ड भी डिजाइन और बना सकते हैं।आपके संदर्भ के लिए, एक साधारण मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।
प्रश्न: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने निःशुल्क हैं?
एकः हाँ, हम परीक्षण के लिए कनेक्टर के 5-10 पीसी निः शुल्क नमूने प्रदान करते हैं. लेकिन आप शिपिंग लागत का भुगतान करना होगा
प्रश्न: आपके वितरण समय के बारे में क्या?
एः स्टॉक सामान 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित सामान 5-7 दिनों के भीतर वितरित किए जाते हैं
प्रश्न: मेरा ऑर्डर कैसे भेजें?
एः छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडएक्स, यूपीएस, टीएनटी, ईएमएस। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें एयर या समुद्र के द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं।हम वितरण के दौरान किसी भी उत्पाद क्षति के लिए जिम्मेदार होंगे.
6प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं युआन में भुगतान कर सकता हूँ?
एकः हम स्वीकार करते हैं टी / टी ((वायर ट्रांसफर), वेस्टर्न यूनियन, और पेपैल. कृपया सुनिश्चित करें कि हम प्राप्त कर सकते हैं एक ही राशि के रूप में चालान. और आप कर सकते हैं में पैसे का भुगतान करें युआन. कोई समस्या नहीं.
7प्रश्न: आपकी कंपनी के गुणवत्ता नियंत्रण के बारे में क्या?
A: ISO9001 का सख्ती से पालन करें; IQC, OQC, IPQC और QA हमारे गुणवत्ता विभाग का 10% हिस्सा हैं। CCD परीक्षण हमारी कंपनी के 99% उत्पाद अनुप्रयोगों पर लागू किया जाता है।
प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
उत्तरः हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारे आइटम हैं, इसलिए सूची में उनकी सभी कीमतें बनाना असंभव है,और कीमतें सामग्री की लागत और मात्रा के कारण हमेशा बदलती रहती हैं. और आप हमें आप की जरूरत है सभी वस्तुओं की एक सूची दे सकते हैं; हम ध्यान से एक एक करके पुष्टि करेंगे और आप एक विनिर्देश और मूल्य सूची दे
प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?
एकः हाँ. हम अनुकूलित किया है
अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है; हम पैकिंग पर अपना लोगो या अन्य जानकारी डाल सकते हैं।बस यह कहना है कि यह कुछ अतिरिक्त लागत का कारण होगा.
प्रश्न: आपके पास क्या प्रमाण पत्र हैं?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, आदि
