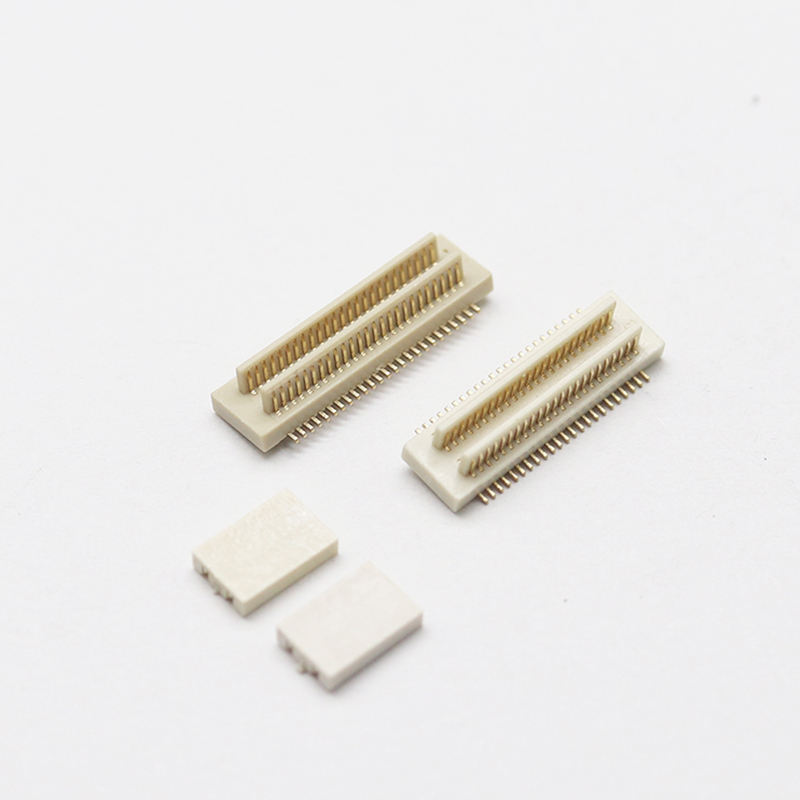

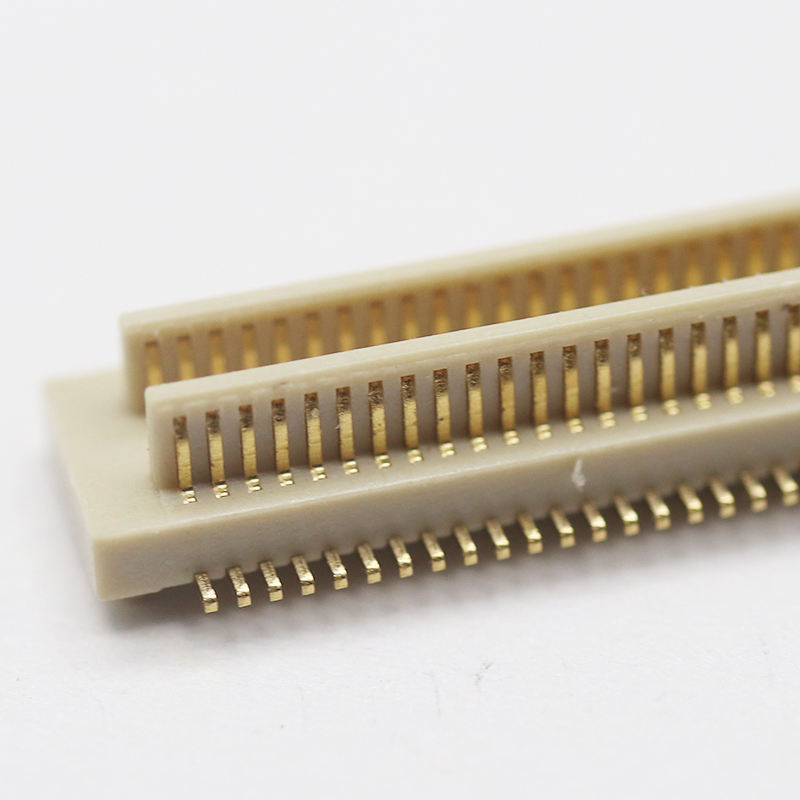

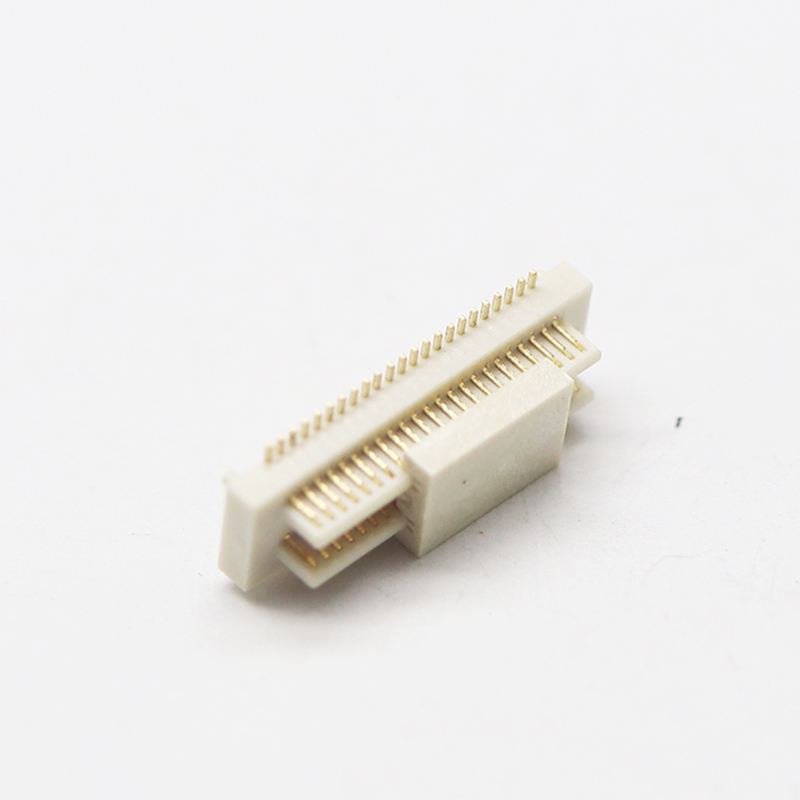

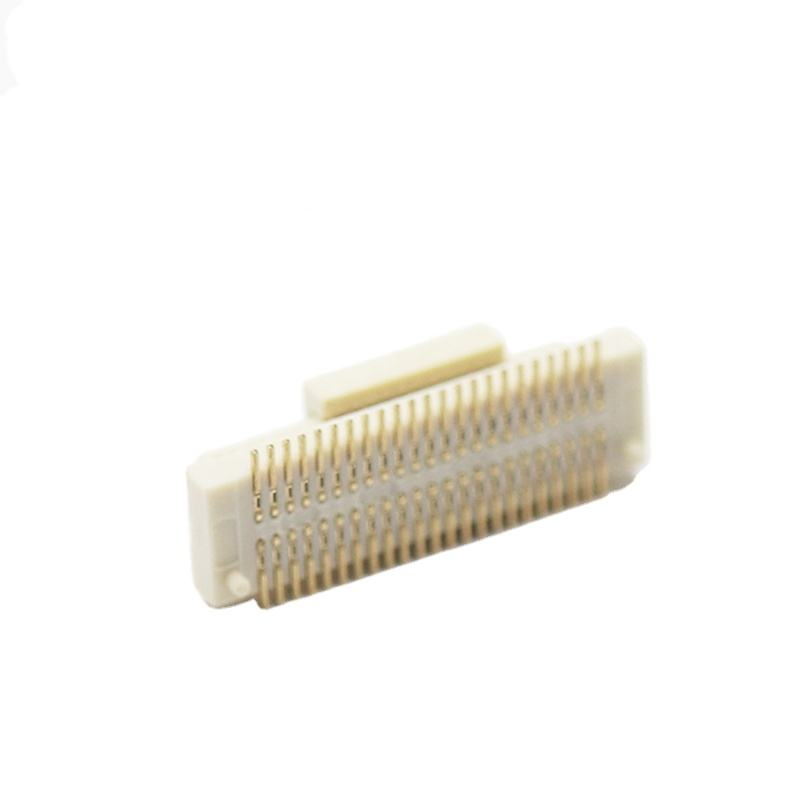

कस्टमाइज़ बोर्ड-टू-बोर्ड कनेक्टर 0.8 मिमी पिच 40p 2*20p मेल कनेक्टर एसएमटी मेटिंग स्टैक हाइट पीसीबी हेडर कनेक्टर
उत्पाद हाइलाइट्स
- ब्लाइंड मेटिंग / सेल्फ-अलाइनमेंट और एंटी-रिवर्स की डिज़ाइन: अंतर्निहित गाइडिंग रिब्स और फूलप्रूफ नॉच, असेंबली ऑफसेट को अवशोषित करता है, गलत पोलरिटी इंसर्शन को रोकता है; स्वचालित पीसीबी स्टैकिंग के दौरान ब्लाइंड मेटिंग की अनुमति देता है, असेंबली स्क्रैप को कम करता है।
- हाई-स्पीड सिग्नल इंटीग्रिटी: अनुकूलित संपर्क ज्यामिति, नियंत्रित डिफरेंशियल इम्पीडेंस, डिस्प्ले, सेंसर और कॉम्पैक्ट कंप्यूटिंग मॉड्यूल के लिए हाई-स्पीड सीरियल सिग्नल ट्रांसमिशन का समर्थन करता है।
- परिभाषित मेटेड स्टैक हाइट: मेटिंग के बाद निश्चित स्टैकिंग ऊंचाई, सटीक पीसीबी गैप नियंत्रण, स्टैक्ड बोर्ड डिज़ाइन के लिए सुसंगत यांत्रिक आयाम।
- 0.8 मिमी पिच 2*20p डुअल रो लेआउट: 40 पोजीशन हाई डेंसिटी, एसएमटी मेल हेडर, पीसीबी स्पेस बचाने के लिए कॉम्पैक्ट फुटप्रिंट।
उत्पाद विवरण
| श्रेणी |
वस्तु |
विनिर्देश |
| विद्युत प्रदर्शन |
वर्तमान रेटिंग |
0.5A प्रति संपर्क |
|
वोल्टेज रेटिंग |
100V डीसी |
|
संपर्क प्रतिरोध |
≤20mΩ |
|
इन्सुलेशन प्रतिरोध |
≥500MΩ @500V डीसी |
|
डाइलेक्ट्रिक विदस्टैंडिंग वोल्टेज |
500V एसी, 1मिनट, कोई ब्रेकडाउन नहीं |
| यांत्रिक प्रदर्शन |
पिच |
0.8 मिमी |
|
पिन गणना |
40p, 2*20p डुअल रो |
|
मेटिंग साइकल |
50 साइकल न्यूनतम |
|
मेटेड स्टैक हाइट |
कस्टम-परिभाषित मेटेड ऊंचाई |
|
मेटिंग / अनमेटिंग फोर्स |
कम इंसर्शन फोर्स, स्थिर रिटेंशन फोर्स |
| सामग्री और प्लेटिंग |
आवास |
उच्च तापमान थर्मोप्लास्टिक, यूएल94 वी-0 |
|
संपर्क सामग्री |
फॉस्फर ब्रॉन्ज / कॉपर अलॉय |
|
संपर्क प्लेटिंग |
मेटिंग क्षेत्र पर सेलेक्टिव गोल्ड प्लेटिंग, निकल बैरियर अंडरप्लेट; सोल्डर टेल टिन प्लेटिंग |
| पर्यावरण |
ऑपरेटिंग तापमान |
-40℃ ~ +85℃ |
|
अनुपालन |
आरओएचएस, रीच |
| सोल्डरिंग गाइड |
माउंट टाइप |
एसएमटी सरफेस माउंट |
|
रिफ्लो प्रोफाइल |
पीबी-फ्री रिफ्लो, पीक टेम्प ≤260℃, पीक पर ड्वेल टाइम ≤30s |
|
हैंड सोल्डरिंग |
मैक्स 350℃, प्रति पिन ≤5s |
क्रॉस-रेफरेंस / वैकल्पिक
मोलेक्स, जेएई, हिरोसे, एसीईएस से समकक्ष 0.8 मिमी पिच 40 पिन बीटीबी मेल हेडर श्रृंखला के लिए ड्रॉप-इन विकल्प।
- समान फुटप्रिंट, पिन असाइनमेंट, और कन्फर्मेशन पर स्टैकिंग ऊंचाई संदर्भ श्रृंखला के समान।
- हमारी इंजीनियरिंग टीम पीसीबी फुटप्रिंट संगतता को सत्यापित कर सकती है और आपके लेआउट जांच के लिए एक आयामी ड्राइंग प्रदान कर सकती है।
- आयातित भागों के मुकाबले प्रमुख पीसीबी रीडिज़ाइन की आवश्यकता नहीं; कम लीड टाइम और कुल लागत।
उत्पाद सुविधा
- एसएमटी मेल हेडर, डुअल रो 2×20p, 0.8 मिमी फाइन पिच।
- फूलप्रूफ एंटी-डमी की + सेल्फ-अलाइन गाइड ब्लाइंड मेटिंग के लिए, असेंबली के दौरान पिन क्षति से बचाता है।
- हाई-टेम्प हाउसिंग, रिफ्लो सोल्डरिंग के बाद स्थिर, कोई वारपेज नहीं।
- विश्वसनीय संपर्क और ऑक्सीकरण प्रतिरोध के लिए सेलेक्टिव गोल्ड प्लेटिंग।
- सुसंगत स्टैक ऊंचाई, कंपन और शॉक के तहत अच्छा यांत्रिक स्थिरता।
- कस्टमाइज़ेबल: मेटेड ऊंचाई, गोल्ड मोटाई, हाउसिंग रंग, लोकेटिंग पोस्ट जोड़ें।
उत्पाद लाभ
- असेंबली फ्रेंडली: सेल्फ-अलाइनमेंट गाइड मामूली बोर्ड ऑफसेट को सहन करते हैं, मैनुअल/ऑटोमेटेड मेटिंग विफलता दर को कम करते हैं।
- उच्च सिग्नल विश्वसनीयता: ट्यून्ड कॉन्टैक्ट स्ट्रक्चर हाई-स्पीड इंटरफेस के लिए सिग्नल इंटीग्रिटी बनाए रखता है।
- एसएमटी रेडी: टेप और रील पैकेजिंग आपके मौजूदा एसएमटी लाइन पर डायरेक्ट पिक-एंड-प्लेस के लिए।
- लागत और आपूर्ति स्थिरता: स्थानीय प्रिसिजन फैक्ट्री, विदेशी ब्रांडों की तुलना में कम लीड टाइम; सत्यापन के लिए मुफ्त नमूने।
- इंजीनियरिंग सहायता: डेटाशीट, 2डी/3डी स्टेप फाइलें, फुटप्रिंट सिफारिश आपके हार्डवेयर डिजाइन के लिए उपलब्ध हैं।
आवेदन
- डिस्प्ले मॉड्यूल, कैमरा सेंसर बोर्ड कनेक्शन
- आईओटी कंट्रोल बोर्ड, वियरेबल इलेक्ट्रॉनिक्स
- मेडिकल कॉम्पैक्ट पीसीबी मॉड्यूल
- औद्योगिक हैंडहेल्ड डिवाइस, पीओएस टर्मिनल
- रोबोटिक्स सेंसर सब-बोर्ड, स्टैक्ड पीसीबी असेंबली
- संचार छोटे फॉर्म-फैक्टर मॉड्यूल
पैकेजिंग
टेप और रील (रील पैकेजिंग): एसएमटी पिक-एंड-प्लेस मशीन के लिए मानक रील पैकेजिंग। भागों को बिना रीपैकिंग के सीधे आपकी स्वचालित उत्पादन लाइन पर लोड किया जा सकता है। छोटे-बैच प्रोटोटाइप के लिए कट-टेप सेवा उपलब्ध है।
लीड टाइम
- नमूना आदेश: 3 कार्य दिवस
- बड़े पैमाने पर उत्पादन आदेश: 1-3 सप्ताह, कॉन्फ़िगरेशन और ऑर्डर मात्रा के अधीन
फैक्टरी प्रमाणन और कस्टम सेवा
- प्रमाणन: आईएसओ9001, आरओएचएस, रीच अनुपालन
- अनुकूलन उपलब्ध: मेटेड स्टैक ऊंचाई संशोधन, प्लेटिंग मोटाई, लोकेटिंग पोस्ट, हाउसिंग रंग, पिन गणना परिवर्तन, ओईएम मार्किंग।
- नमूना नीति: मुफ्त नमूनों का समर्थन करें, तेजी से नमूना आउटपुट।
- एमओक्यू: मानक वस्तुओं के लिए कम एमओक्यू; कस्टम टूलिंग एमओक्यू इंजीनियरिंग द्वारा पुष्टि की जानी है।
- हम अनुरोध पर प्री-सेल्स इंजीनियरिंग समीक्षा, ड्राइंग सत्यापन, और विश्वसनीयता परीक्षण रिपोर्ट प्रदान करते हैं।
इंजीनियर चयन मार्गदर्शन
- आवश्यक मेटेड स्टैक हाइटपहले पुष्टि करें; यह स्टैक्ड पीसीबी गैप के लिए महत्वपूर्ण आयाम है।
- मेटिंग पार्टनर (फीमेल सॉकेट) श्रृंखला सत्यापित करें; संगतता जांच के लिए फीमेल पार्ट नंबर भेजें।
- अपने कार्य वातावरण के आधार पर गोल्ड प्लेटिंग मोटाई परिभाषित करें: उच्च कंपन / लंबे समय तक चलने वाले उपकरणों के लिए मोटा सोना।
- पैकेजिंग की पुष्टि करें: एसएमटी बड़े पैमाने पर उत्पादन के लिए रील, प्रोटोटाइप छोटे बैच के लिए केवल ट्रे।
- पीसीबी लेआउट ड्राइंग या 3डी मॉडल जमा करें; आप ऑर्डर देने से पहले हमारे इंजीनियर हस्तक्षेप और मेटिंग क्लीयरेंस की जांच कर सकते हैं।
- बड़े पैमाने पर उत्पादन से पहले हमेशा मुफ्त नमूनों के साथ विद्युत और मेटिंग सत्यापन चलाएं
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे सभी उत्पादों की जांच के लिए कैटलॉग भेज सकते हैं?
ए: हाँ, आप कैटलॉग प्राप्त करने के लिए हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
प्रश्न: मुझे अपने कैटलॉग में उत्पाद नहीं मिल रहा है। क्या आप मेरे लिए यह उत्पाद बना सकते हैं?ए: हमारा कैटलॉग हमारे अधिकांश उत्पादों को दिखाता है, लेकिन सभी को नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए और आप कितना चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने के लिए एक नया मोल्ड भी डिजाइन और बना सकते हैं। आपके संदर्भ के लिए, एक साधारण मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।
प्रश्न: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने मुफ्त हैं?
ए: हाँ, हम परीक्षण के लिए कनेक्टर के 5-10 पीसी मुफ्त नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा।
प्रश्न: आपके डिलीवरी समय के बारे में क्या?
ए: स्टॉक माल 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित माल 5-7 दिनों के भीतर वितरित किए जाते हैं।
प्रश्न: मेरा ऑर्डर कैसे शिप करें?
ए: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस, जैसे डीएचएल, फेडएक्स, यूपीएस, टीएनटी, ईएमएस द्वारा भेजें। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें हवा या समुद्र द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं। हम डिलीवरी के दौरान किसी भी उत्पाद क्षति के लिए जिम्मेदार होंगे।
6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं आरएमबी का भुगतान कर सकता हूं?
ए: हम टी/टी (वायर ट्रांसफर), वेस्टर्न यूनियन, और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हमें चालान के समान राशि प्राप्त हो। और आप आरएमबी में भुगतान कर सकते हैं। कोई समस्या नहीं।
7. प्रश्न: आपकी कंपनी की गुणवत्ता नियंत्रण के बारे में क्या?
ए: आईएसओ9001 का सख्ती से पालन करें; आईक्यूसी, ओक्यूसी, आईपीक्यूसी, और क्यूए हमारे गुणवत्ता विभाग का 10% हिस्सा हैं। सीसीडी परीक्षण हमारे कंपनी के उत्पाद अनुप्रयोगों के 99% पर लागू होता है।
प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
ए: हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारी वस्तुएं हैं, इसलिए सभी की कीमतों को एक सूची पर बनाना असंभव है, और सामग्री लागत और मात्रा के कारण कीमतें हमेशा बदलती रहती हैं। और आप हमें उन सभी वस्तुओं की सूची दे सकते हैं जिनकी आपको आवश्यकता है; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे।
प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?
ए: हाँ। हमने पहले अपने ग्राहकों के लिए बहुत सारे अनुकूलित उत्पाद बनाए हैं (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है; हम आपके लोगो या अन्य जानकारी को पैकिंग पर डाल सकते हैं। बस यह बताना होगा कि इसमें कुछ अतिरिक्त लागत आएगी।
प्रश्न: आपके पास क्या प्रमाण पत्र हैं?
ए: सीई, सीक्यूसी, यूएल, आईएसओ9001, आईएसओ14001, आईएटीएफ16949, आईएसओ45001, क्यूसी080000, आदि।
