बीटीबी 0.8 मिमी पिच 40 पिन एसएमटी हिरोज़ प्रतिस्थापन इलेक्ट्रिकल फीमेल सॉकेट कनेक्टर

बीटीबी 0.8 मिमी पिच 40 पिन एसएमटी हिरोज़ प्रतिस्थापन इलेक्ट्रिकल फीमेल सॉकेट कनेक्टर

Name: बीटीबी 0.8 मिमी पिच 40 पिन एसएमटी हिरोज़ प्रतिस्थापन इलेक्ट्रिकल फीमेल सॉकेट कनेक्टर
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: बीटीबी कनेक्टर
Price: 4.01 USD
Availability: InStock

बीटीबी कनेक्टर 0.8 मिमी पिच फीमेल सॉकेट

हिरोज़ प्रतिस्थापन एसएमटी कनेक्टर

40 पिन बीटीबी इलेक्ट्रिकल सॉकेट कनेक्टर

उत्पत्ति के प्लेस:

गुआंगडोंग, चीन

ब्रांड नाम:

XTKCONN

प्रमाणन:

CE,SGS,ROHS,ISO9001

मॉडल संख्या:

बीटीबी कनेक्टर

हमसे संपर्क करें

बोली मांगें

उत्पाद विवरण

आवेदन:

पीसीबी

लिंग:

पुरुष स्त्री

समारोह:

उपभोक्ता उत्पादों में उपयोग किया जाता है

ऑपरेशन तापमान:

-40~+105℃

पिन की लंबाई:

अनुकूलन

चढ़ाना:

सोना

प्रमुखता देना:

बीटीबी कनेक्टर 0.8 मिमी पिच फीमेल सॉकेट

हिरोज़ प्रतिस्थापन एसएमटी कनेक्टर

40 पिन बीटीबी इलेक्ट्रिकल सॉकेट कनेक्टर

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा

1000 पीसी

मूल्य

Negotiable price

पैकेजिंग विवरण

वैक्यूम पैकेज, गत्ते का डिब्बा में बक्से

प्रसव के समय

5-7 दिन

भुगतान शर्तें

एल/सी, टी/टी, पायल

आपूर्ति की क्षमता

3KK पीसी

संबंधित उत्पाद

वीडियो

0.8 मिमी पिच बीटीबी कनेक्टर 10 20 40 100 पिन उच्च संचरण गति पुरुष महिला कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

60 पिन पीतल रिसेप्टेकल 0.8 मिमी पिच बीटीबी फीमेल डुअल रो 0.031" पीसीबी अनुप्रयोगों के लिए बोर्ड कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

90 पिन डबल रो पीसीबी बोर्ड कनेक्टर बीटीबी महिला सॉकेट 0.4 मिमी संकीर्ण पिच संगत बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

0.4 मिमी पिच 80P बीटीबी मेल सीट डीएफ40टीसी-80डीपी-0.4 बोर्ड टू बोर्ड और मेजेनाइन कनेक्टर्स के साथ संगत

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

अब संपर्क करें

उत्पाद वर्णन

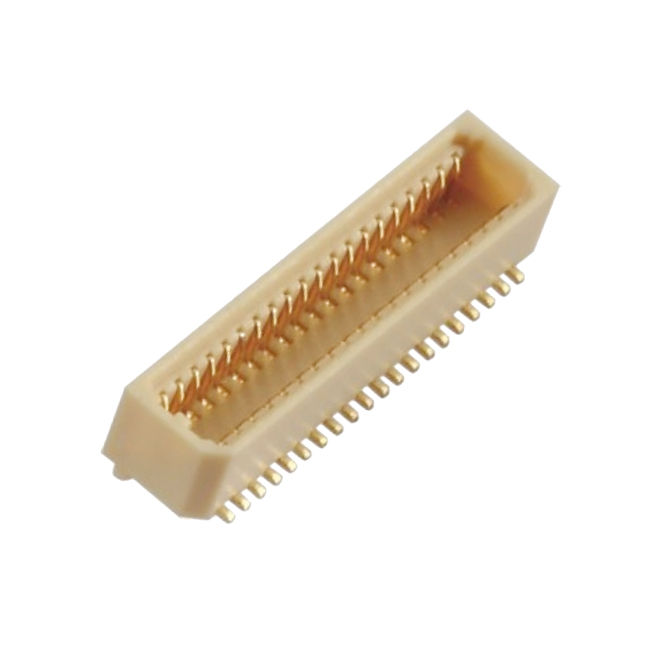

बीटीबी 0.8 मिमी पिच 40PIN एसएमटी हिरोज़ प्रतिस्थापन इलेक्ट्रिकल फीमेल सॉकेट कनेक्टर

उत्पाद हाइलाइट्स

✅ ब्लाइंड मैटिंग और सेल्फ-अलाइनमेंट एंटी-मिसअलाइनमेंट डिज़ाइन: बिल्ट-इन गाइडिंग बॉस असेंबली ऑफसेट को अवशोषित करता है, मैनुअल/ऑटोमेटेड मैटिंग के दौरान पिन क्षति को रोकता है, पीसीबी रीवर्क दर को कम करता है

✅ हाई-स्पीड सिग्नल इंटीग्रिटी: ऑप्टिमाइज़्ड इम्पीडेंस कंट्रोल, सिग्नल लाइनों के लिए स्थिर हाई-स्पीड ट्रांसमिशन

✅ फिक्स्ड मेटेड हाइट: प्रिसिजन स्टैकिंग हाइट कंट्रोल, स्लिम प्रोडक्ट मैकेनिकल डिज़ाइन के लिए लगातार बोर्ड स्पेसिंग

✅ 0.8 मिमी फाइन पिच 40PIN हाई डेंसिटी, एसएमटी सरफेस माउंट, प्रति संपर्क 0.5A

✅ डायरेक्ट हिरोज़ प्रतिस्थापन: पिन फुटप्रिंट संगत, पीसीबी रीडिज़ाइन के बिना ड्रॉप-इन विकल्प

उत्पाद विवरण

श्रेणी	आइटम	विनिर्देशन
इलेक्ट्रिकल	रेटेड करंट	प्रति संपर्क 0.5A
	रेटेड वोल्टेज	50V AC/DC
	संपर्क प्रतिरोध	≤50mΩ
	इन्सुलेशन प्रतिरोध	≥1000MΩ @100VDC
	वोल्टेज सहन करें	100V AC, 1मिनट कोई ब्रेकडाउन नहीं
मैकेनिकल	पिच	0.8mm
	पिन काउंट	40PIN, फीमेल सॉकेट
	माउंट टाइप	SMT सरफेस माउंट
	मैकिंग साइकल	≥500 बार
	मेटेड हाइट	कस्टम उपलब्ध (अपनी आवश्यक स्टैक ऊंचाई निर्दिष्ट करें)
सामग्री और प्लेटिंग	संपर्क सामग्री	फॉस्फर ब्रॉन्ज
	संपर्क प्लेटिंग	गोल्ड ओवर निकल
	हाउसिंग सामग्री	LCP, UL94 V-0
पर्यावरण	ऑपरेटिंग टेम्प	-40℃ ~ +85℃
	अनुपालन	RoHS, REACH SVHC
सोल्डरिंग गाइड	रिफ्लो प्रोफाइल	J-STD-020 का पालन करें, पीक टेम्प ≤260℃, अधिकतम 5s

क्रॉस-रेफरेंस / वैकल्पिक

हिरोज़ FX18 श्रृंखला 0.8mm पिच 40-पिन BTB रिसेप्टेकल के लिए ड्रॉप-इन प्रतिस्थापन।

समान पीसीबी फुटप्रिंट और पिन असाइनमेंट; पीसीबी लेआउट संशोधन की आवश्यकता नहीं है
मूल हिरोज़ मैटिंग हेडर के साथ इंटरमैटेबल
लागत प्रभावी दूसरा स्रोत, लंबी लीड टाइम और आपूर्ति की कमी के जोखिम को हल करता है
तुलनीय मोलेक्स / टीई 0.8mm पिच 40P BTB श्रृंखला का भी एक विकल्प

उत्पाद फ़ीचर

एंटी-डमी कुंजी + सेल्फ-अलाइनमेंट गाइड स्ट्रक्चर, ब्लाइंड मैटिंग का समर्थन करता है, रिवर्स इंसर्शन और पिन बेंडिंग से बचाता है
फॉस्फर ब्रॉन्ज स्प्रिंग संपर्क बार-बार मैटिंग के बाद स्थिर संपर्क बल बनाए रखता है
LCP उच्च-तापमान हाउसिंग, विरूपण के बिना लीड-फ्री रिफ्लो सोल्डरिंग का सामना करता है
फाइन 0.8mm पिच, 40-पिन हाई डेंसिटी, कॉम्पैक्ट इलेक्ट्रॉनिक्स के लिए पीसीबी स्पेस बचाता है
SMT टर्मिनल फ्लैट सोल्डर पैड के साथ, स्थिर पिक एंड प्लेस के लिए उत्कृष्ट कोप्लानारिटी

उत्पाद लाभ

आपूर्ति स्थिरता: फैक्ट्री डायरेक्ट प्रोडक्शन, नमूनों के लिए कोई MOQ बाधा नहीं, लंबी OEM लीड टाइम को बायपास करें
इंजीनियर-सत्यापित फुटप्रिंट: प्री-टेस्टेड संगतता, अपने सत्यापन चक्र को कम करें
लगातार प्लेटिंग नियंत्रण: समान सोने की प्लेटिंग मोटाई, स्थिर सिग्नल और एंटी-जंग
ऑटोमेशन तैयार: एसएमटी पिक-एंड-प्लेस मशीनों के लिए टेप और रील पैकेजिंग
अनुकूलन योग्य: मेटेड ऊंचाई, प्लेटिंग मोटाई, पिन काउंट को अपने प्रोजेक्ट के अनुसार समायोजित करें

आवेदन

औद्योगिक नियंत्रण मॉड्यूल,

IoT स्मार्ट डिवाइस,

हैंडहेल्ड उपकरण,

चिकित्सा इलेक्ट्रॉनिक्स,

डिस्प्ले मॉड्यूल,

ऑटोमोटिव सहायक इलेक्ट्रॉनिक्स,

उपभोक्ता स्लिम डिवाइस,

संचार गेटवे पीसीबीए बोर्ड स्टैकिंग

पैकेजिंग

टेप और रील (रील पैकेजिंग): एसएमटी पिक-एंड-प्लेस मशीन के लिए मानक रील पैकेजिंग। भागों को सीधे आपकी स्वचालित उत्पादन लाइन पर बिना रीपैकिंग के लोड किया जा सकता है। छोटे-बैच प्रोटोटाइप के लिए कट-टेप सेवा उपलब्ध है।

बीटीबी 0.8 मिमी पिच 40 पिन एसएमटी हिरोज़ प्रतिस्थापन इलेक्ट्रिकल फीमेल सॉकेट कनेक्टर लीड टाइम

नमूना आदेश: 3 कार्य दिवस
बड़े पैमाने पर उत्पादन आदेश: 1-3 सप्ताह, कॉन्फ़िगरेशन और ऑर्डर मात्रा के अधीन

फैक्टरी प्रमाणन और कस्टम सेवा

प्रमाणन: ISO9001, RoHS, REACH अनुपालन
अनुकूलन उपलब्ध: मेटेड स्टैक ऊंचाई संशोधन, प्लेटिंग मोटाई, लोकेटिंग पोस्ट, हाउसिंग रंग, पिन काउंट परिवर्तन, OEM अंकन।
नमूना नीति: मुफ्त नमूनों का समर्थन करें, तेजी से नमूना आउटपुट।
MOQ: मानक वस्तुओं के लिए कम MOQ; कस्टम टूलिंग MOQ को इंजीनियरिंग द्वारा पुष्टि की जानी है।
हम अनुरोध पर प्री-सेल्स इंजीनियरिंग समीक्षा, ड्राइंग सत्यापन और विश्वसनीयता परीक्षण रिपोर्ट प्रदान करते हैं।

इंजीनियर चयन मार्गदर्शन

आवश्यक मेटेड हाइटपहले पुष्टि करें; हमारे पास 0.8mm 40P श्रृंखला के लिए कई स्टैकिंग ऊंचाई विकल्प हैं
लेआउट फ्रीज से पहले हमारे द्वारा प्रदान किए गए डेटाशीट के विरुद्ध पीसीबी फुटप्रिंट सत्यापित करें
हाई-स्पीड सिग्नल अनुप्रयोगों के लिए, इम्पीडेंस टेस्ट रिपोर्ट का अनुरोध करें
यदि आपका मैटिंग पार्ट मूल हिरोज़ हेडर है, तो बड़े पैमाने पर परीक्षण से पहले मैटिंग संगतता की पुष्टि करें
ऑपरेटिंग तापमान >85℃ या कंपन-भारी वातावरण, कृपया संपर्क अपग्रेड के लिए हमें सूचित करें

अक्सर पूछे जाने वाले प्रश्न

Q: क्या आपके पास कैटलॉग है? क्या आप मुझे सभी उत्पादों की जांच के लिए कैटलॉग भेज सकते हैं?

A: हाँ, आप कैटलॉग प्राप्त करने के लिए हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।

Q: मुझे अपने कैटलॉग में उत्पाद नहीं मिल रहा है। क्या आप मेरे लिए यह उत्पाद बना सकते हैं?A: हमारा कैटलॉग हमारे अधिकांश उत्पादों को दिखाता है, लेकिन सभी को नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए और आप कितना चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने के लिए एक नया मोल्ड डिजाइन और बना भी सकते हैं। आपके संदर्भ के लिए, एक साधारण मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।

Q: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने मुफ्त हैं?

A: हाँ, हम परीक्षण के लिए 5-10 पीसी कनेक्टर मुफ्त नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा

Q: आपकी डिलीवरी के समय के बारे में क्या?

A: स्टॉक माल 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित माल 5-7 दिनों के भीतर वितरित किए जाते हैं

Q: मेरा ऑर्डर कैसे शिप करें?

A: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस द्वारा भेजें। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें हवा या समुद्र द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं। हम डिलीवरी के दौरान किसी भी उत्पाद क्षति के लिए जिम्मेदार होंगे।

6. Q: आप किस तरह का भुगतान स्वीकार करते हैं? क्या मैं आरएमबी का भुगतान कर सकता हूं?

A: हम टी/टी (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हमें चालान के समान राशि प्राप्त हो। और आप आरएमबी में पैसे का भुगतान कर सकते हैं। कोई समस्या नहीं।

7. Q: आपकी कंपनी की गुणवत्ता नियंत्रण के बारे में क्या?

A: कड़ाई से ISO9001 का पालन करें; IQC, OQC, IPQC, और QA हमारे गुणवत्ता विभाग का 10% हिस्सा हैं। CCD परीक्षण हमारे कंपनी के उत्पाद अनुप्रयोगों के 99% पर लागू होता है।

Q: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?

A: हमारे पास हमारे सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारे आइटम हैं, उन सभी की कीमतों को एक सूची पर बनाना असंभव है, और सामग्री लागत और मात्रा के कारण कीमतें हमेशा बदलती रहती हैं। और आप हमें उन सभी वस्तुओं की सूची दे सकते हैं जिनकी आपको आवश्यकता है; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे

Q: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?

A: हाँ। हमने पहले अपने ग्राहकों के लिए बहुत सारे अनुकूलित उत्पाद बनाए हैं (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है; हम आपके लोगो या अन्य जानकारी को पैकिंग पर डाल सकते हैं। बस यह बताना होगा कि इसमें कुछ अतिरिक्त लागत आएगी।

Q: आपके पास क्या प्रमाण पत्र हैं?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, आदि।
