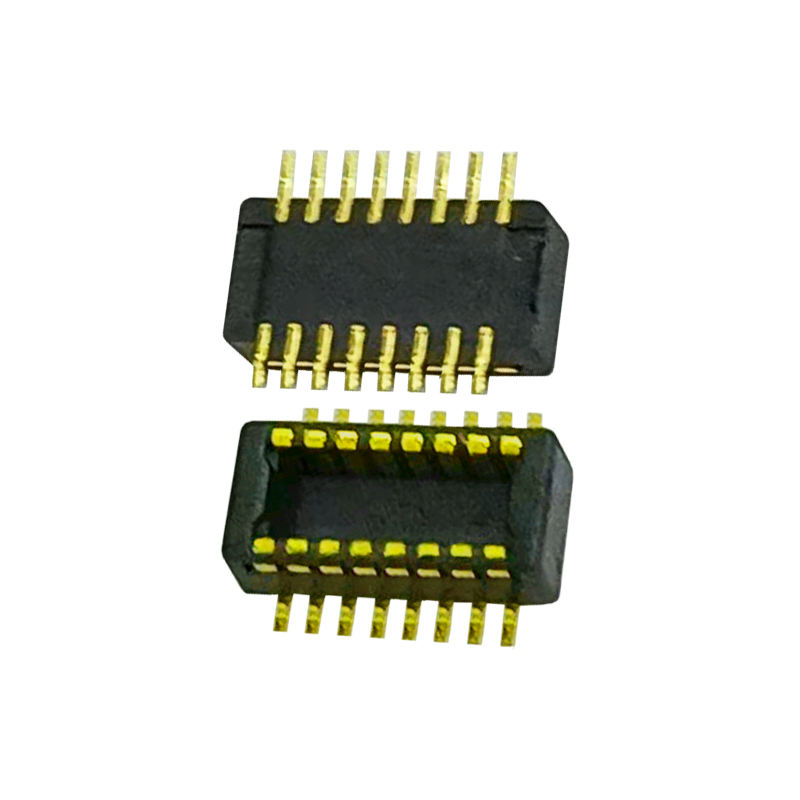

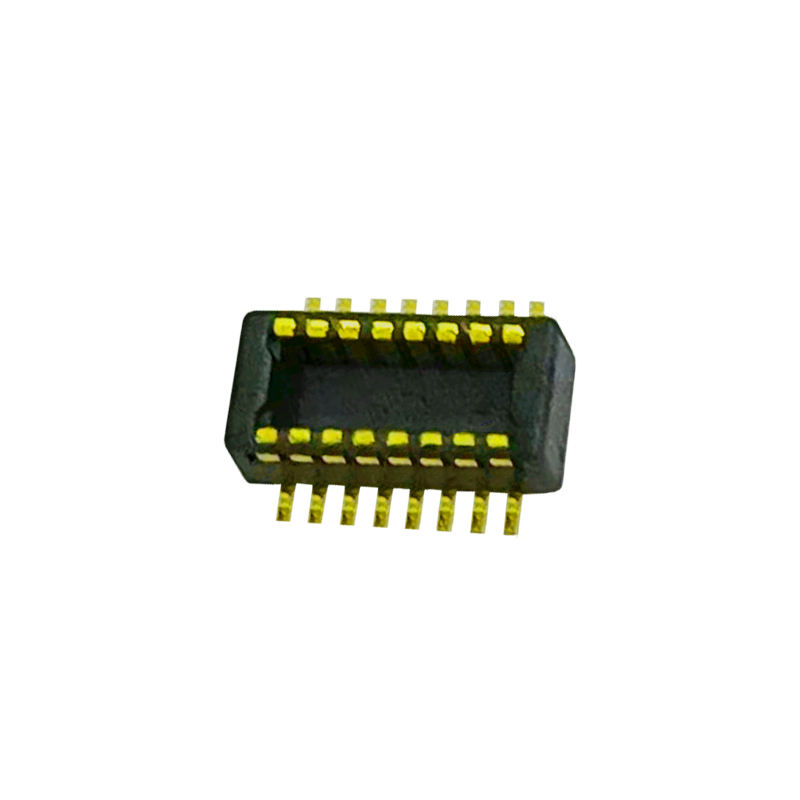

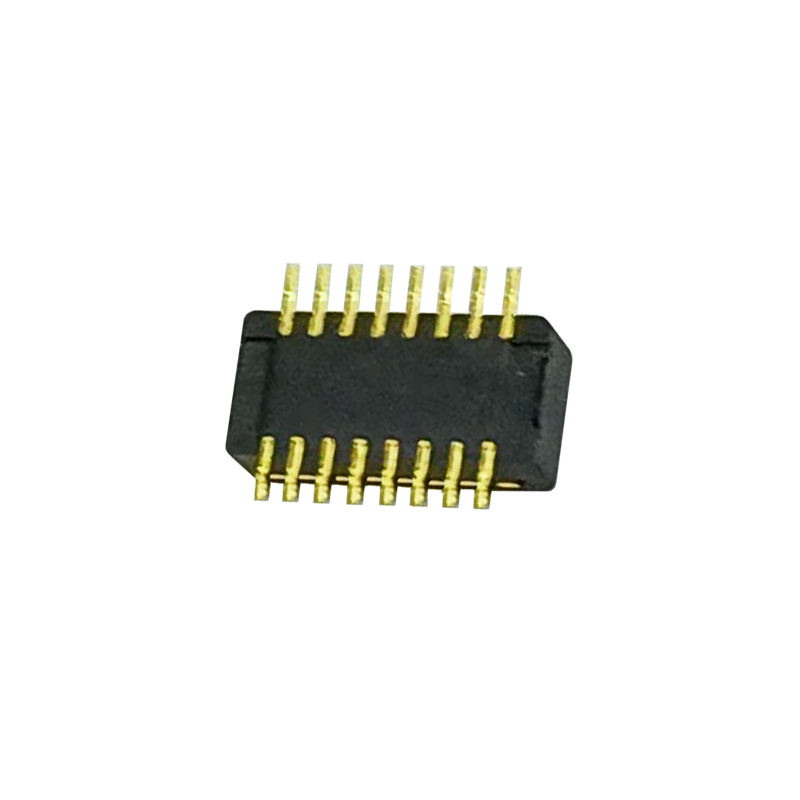

0.4 मिमी संकीर्ण पिच बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर डबल रो 12-पिन संगत DF40TC-12DP-0.4 पुरुष बोर्ड कनेक्टर

0.4 मिमी संकीर्ण पिच बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर डबल रो 12-पिन संगत DF40TC-12DP-0.4 पुरुष बोर्ड कनेक्टर

Name: 0.4 मिमी संकीर्ण पिच बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर डबल रो 12-पिन संगत DF40TC-12DP-0.4 पुरुष बोर्ड कनेक्टर
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: बीटीबी कनेक्टर
Price: 4.01 USD
Availability: InStock

0.4 मिमी पिच बीटीबी कनेक्टर

DF40TC-12DP-0.4 पुरुष कनेक्टर

दोहरी पंक्ति मेज़ानिन बोर्ड कनेक्टर

उत्पत्ति के प्लेस:

गुआंगडोंग, चीन

ब्रांड नाम:

XTKCONN

प्रमाणन:

CE,SGS,ROHS,ISO9001

मॉडल संख्या:

बीटीबी कनेक्टर

हमसे संपर्क करें

बोली मांगें

उत्पाद विवरण

आवेदन:

पीसीबी

लिंग:

पुरुष स्त्री

समारोह:

उपभोक्ता उत्पादों में उपयोग किया जाता है

ऑपरेशन तापमान:

-40~+105℃

पिन की लंबाई:

अनुकूलन

चढ़ाना:

सोना

प्रमुखता देना:

0.4 मिमी पिच बीटीबी कनेक्टर

DF40TC-12DP-0.4 पुरुष कनेक्टर

दोहरी पंक्ति मेज़ानिन बोर्ड कनेक्टर

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा

1000 पीसी

मूल्य

Negotiable price

पैकेजिंग विवरण

वैक्यूम पैकेज, गत्ते का डिब्बा में बक्से

प्रसव के समय

5-7 दिन

भुगतान शर्तें

एल/सी, टी/टी, पायल

आपूर्ति की क्षमता

3KK पीसी

संबंधित उत्पाद

वीडियो

0.8 मिमी पिच बीटीबी कनेक्टर 10 20 40 100 पिन उच्च संचरण गति पुरुष महिला कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

60 पिन पीतल रिसेप्टेकल 0.8 मिमी पिच बीटीबी फीमेल डुअल रो 0.031" पीसीबी अनुप्रयोगों के लिए बोर्ड कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

90 पिन डबल रो पीसीबी बोर्ड कनेक्टर बीटीबी महिला सॉकेट 0.4 मिमी संकीर्ण पिच संगत बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

0.4 मिमी पिच 80P बीटीबी मेल सीट डीएफ40टीसी-80डीपी-0.4 बोर्ड टू बोर्ड और मेजेनाइन कनेक्टर्स के साथ संगत

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

अब संपर्क करें

उत्पाद वर्णन

0.4mm नैरो पिच बोर्ड-टू-बोर्ड मेज़ानाइन कनेक्टर डबल रो 12-पिन संगत DF40TC-12DP-0.4 मेल बोर्ड कनेक्टर

उत्पाद हाइलाइट्स

✅ ब्लाइंड मैटिंग और सेल्फ-अलाइनमेंट: बिल्ट-इन गाइड रिब्स, 0.33mm लेटरल टॉलरेंस, एंटी-मिसइंसर्शन फूलप्रूफ डिज़ाइन, असेंबली ऑफसेट को अवशोषित करता है और मैनुअल/ऑटोमेटेड मैटिंग के दौरान पिन क्षति से बचाता है। ✅ हाई-स्पीड परफॉरमेंस: 20Gbps तक सिग्नल ट्रांसमिशन का समर्थन करता है, हाई-डेंसिटी सिग्नल रूटिंग के लिए PCIe Gen4, MIPI, USB4 Gen2 के साथ संगत।

✅ डिफाइंड मेटेड हाइट: सटीक PCB गैप नियंत्रण के लिए फिक्स्ड स्टैकिंग हाइट; लो-प्रोफाइल डबल-रो लेआउट PCB फुटप्रिंट बचाता है।

उत्पाद विवरण

श्रेणी	आइटम	पैरामीटर
इलेक्ट्रिकल	पिच	0.4 मिमी
	पिन की संख्या	12-पिन, डबल रो
	रेटेड करंट	0.3 ए प्रति संपर्क
	रेटेड वोल्टेज	30 वी डीसी
	संपर्क प्रतिरोध	≤ 40 एमΩ
	इंसुलेशन प्रतिरोध	≥1000 एमΩ
	विदस्टैंडिंग वोल्टेज	एसी 250 वी, 1 मिनट
मैकेनिकल	मैकिंग साइकिल्स	≥30 साइकिल्स
	सेल्फ-अलाइनमेंट टॉलरेंस	±0.33 मिमी
	मेटेड हाइट	DF40TC सीरीज स्टैकिंग हाइट से मेल खाता है
	माउंटिंग टाइप	एसएमटी सरफेस माउंट
सामग्री और प्लेटिंग	संपर्क सामग्री	फॉस्फर ब्रॉन्ज
	संपर्क प्लेटिंग	गोल्ड-प्लेटेड संपर्क, निकल बैरियर सोल्डर विकिंग को रोकने के लिए
	इंसुलेटर	एलसीपी हाई-टेम्परेचर रेसिस्टेंट प्लास्टिक
पर्यावरण	ऑपरेटिंग टेम्प	-40°C ~ +85°C
पर्यावरण	अनुपालन	RoHS, REACH
सोल्डरिंग गाइड	रिफ्लो सोल्डरिंग	स्टैंडर्ड एसएमटी रिफ्लो प्रोफाइल, पीक टेम्प ≤260°C

क्रॉस‑रेफरेंस / वैकल्पिक

डायरेक्ट पिन-टू-पिन, फुटप्रिंट-संगत प्रतिस्थापनHirose DF40TC-12DP-0.4. ड्रॉप-इन विकल्प बिना पीसीबी लेआउट रीडिजाइन के। वैकल्पिक सोर्सिंग के लिए Molex SlimStack और Kyocera 5804 सीरीज 0.4mm B2B मेज़ानाइन कनेक्टर्स को भी क्रॉस-रेफरेंस करें।

उत्पाद फ़ीचर

एंटी-फूलप्रूफ ब्लाइंड मैटिंग स्ट्रक्चर, असेंबली स्क्रैप को कम करने के लिए विस्तृत सेल्फ-अलाइनमेंट रेंज।
निकल बैरियर रिफ्लो के दौरान सोल्डर विकिंग को रोकता है, गोल्ड संपर्क की रक्षा करता है।
प्रबलित शॉक-एब्जॉर्बिंग रिब्स, अच्छा कंपन और ड्रॉप प्रतिरोध।
मेटेड होने पर पूरी तरह से बंद संपर्क, धूल और फ्लक्स संदूषण को रोकता है।
कॉम्पैक्ट डबल-रो नैरो पिच, पीसीबी स्पेस यूटिलाइजेशन को अधिकतम करता है।
एसएमटी पैड लेआउट मूल DF40TC फुटप्रिंट से मेल खाता है डायरेक्ट सब्स्टिट्यूशन के लिए।

उत्पाद लाभ

छोटी लीड टाइम बनाम आयातित HRS मूल पार्ट्स; लंबी OEM बैकलॉग से बचा जाता है।
स्थिर उच्च-गति सिग्नल अखंडता के लिए लगातार प्लेटिंग और संपर्क बल।शिपमेंट से पहले सख्त 100% विज़ुअल और इलेक्ट्रिकल निरीक्षण।
रीेल टेप पैकेजिंग एसएमटी पिक एंड प्लेस के लिए तैयार
, आपकी असेंबली लाइन के लिए रीपैकिंग की आवश्यकता नहीं है।लचीला अनुकूलन: अनुरोध पर स्टैकिंग हाइट, पिन काउंट, या गोल्ड थिकनेस को समायोजित करें।
आवेदन

औद्योगिक एम्बेडेड बोर्ड,

पहनने योग्य उपकरण,

चिकित्सा सेंसर मॉड्यूल,

टैबलेट और लैपटॉप सब-बोर्ड,

कैमरा / LiDAR मॉड्यूल,

पोर्टेबल परीक्षण उपकरण,

एआई एज कंप्यूटिंग हार्डवेयर।

पैकेजिंग

टेप एंड रील (रील पैकेजिंग):

एसएमटी पिक-एंड-प्लेस मशीन के लिए स्टैंडर्ड रील पैकेजिंग। पार्ट्स को रीपैकिंग के बिना सीधे आपकी स्वचालित उत्पादन लाइन पर लोड किया जा सकता है। छोटे-बैच प्रोटोटाइप के लिए कट-टेप सेवा उपलब्ध है।लीड टाइम

0.4 मिमी संकीर्ण पिच बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर डबल रो 12-पिन संगत DF40TC-12DP-0.4 पुरुष बोर्ड कनेक्टर नमूना आदेश: 3 कार्य दिवस

बड़े पैमाने पर उत्पादन आदेश: 1-3 सप्ताह, कॉन्फ़िगरेशन और ऑर्डर मात्रा के अधीन
फैक्टरी प्रमाणन और कस्टम सेवा

प्रमाणन: ISO9001, RoHS, REACH

MOQ

: मानक भागों के लिए कम MOQनमूना नीति
: मुफ्त नमूनों का समर्थन करें; ग्राहक केवल माल ढुलाई लागत वहन करता है; तेजी से नमूना रिलीजअनुकूलन: कस्टम पिन काउंट, स्टैक हाइट, प्लेटिंग थिकनेस, हाउसिंग कलर अनुरोध पर उपलब्ध हैं। इंजीनियरिंग समीक्षा के लिए अपना पीसीबी ड्राइंग भेजें।
इंजीनियर चयन मार्गदर्शन

पुष्टि करें

मेटेड स्टैकिंग हाइटपहले; यह पीसीबी गैप डिजाइन के लिए सबसे महत्वपूर्ण पैरामीटर है।पिन काउंट, सिग्नल स्पीड आवश्यकताओं को सत्यापित करें (यदि >10Gbps, हम एक प्रतिबाधा जांच चलाएंगे)।
औद्योगिक/चिकित्सा उपयोग के लिए ऑपरेटिंग तापमान रेंज और कंपन वातावरण की जांच करें।
ड्रॉप-इन प्रतिस्थापन के लिए: बड़े पैमाने पर उत्पादन से पहले पीसीबी फुटप्रिंट DF40TC-12DP-0.4 से मेल खाता है, इसकी पुष्टि करें।
एसएमटी असेंबली परीक्षण और सिग्नल अखंडता सत्यापन के लिए मुफ्त नमूने का अनुरोध करें।
