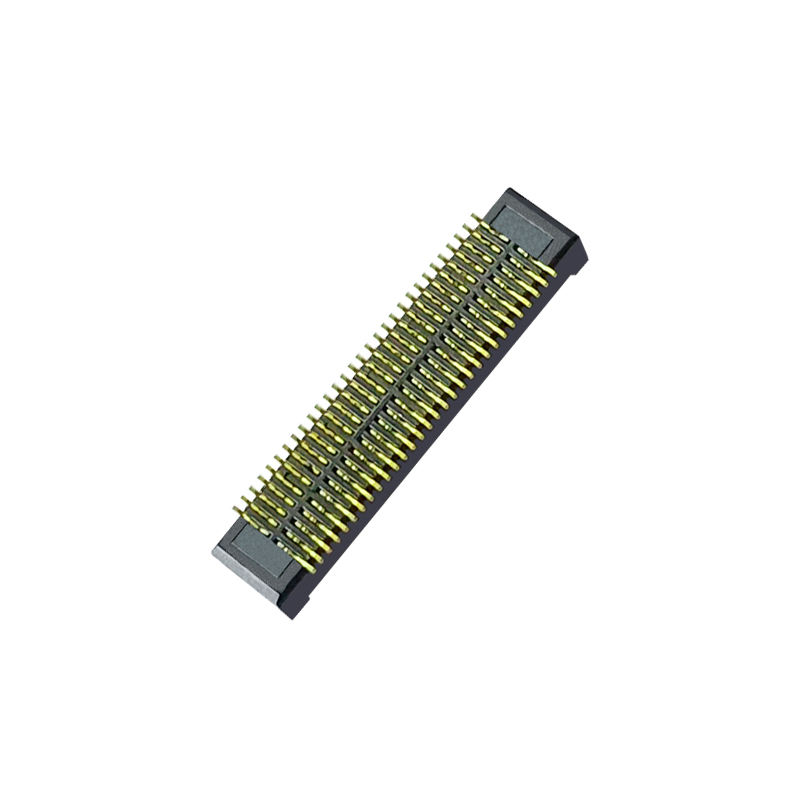

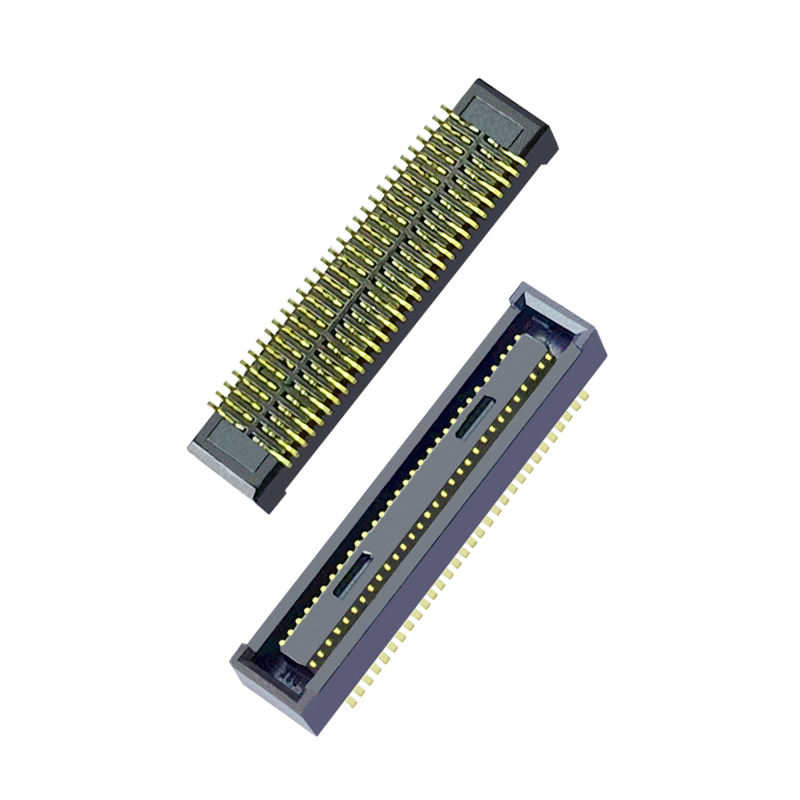

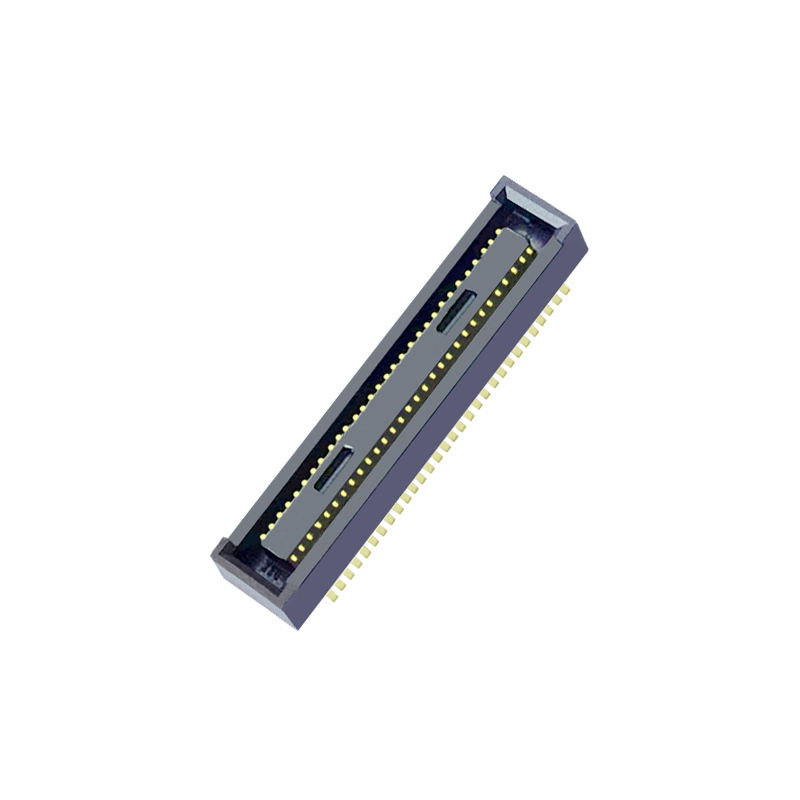

0.4 मिमी संकीर्ण पिच बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर डबल रो 12-पिन संगत DF40TC-12DP-0.4 पुरुष बोर्ड कनेक्टर
उत्पाद की मुख्य विशेषताएं
उत्पाद का वर्णन
| श्रेणी | पद | पैरामीटर |
|---|---|---|
| विद्युत | संपर्क पिच | 0.4 मिमी |
| स्थान | 60P | |
| रेटेड करंट | 0.3 A प्रति पिन | |
| नामित वोल्टेज | 30 वी एसी | |
| संपर्क प्रतिरोध | ≤ 50 mΩ | |
| इन्सुलेशन प्रतिरोध | ≥1000 एमओएम | |
| वोल्टेज का सामना करें | 100 वी एसी / 1 मिनट | |
| अधिकतम डेटा दर | 16 जीबीपीएस (PCIe Gen4) | |
| मैकेनिकल | जुड़ा हुआ ढेर ऊँचाई | 2.0 मिमी |
| संभोग चक्र | न्यूनतम 10 चक्र | |
| आत्म-समन्वय सहिष्णुता | ±0.33 मिमी XY ऑफसेट | |
| माउंट प्रकार | एसएमटी सतह माउंट | |
| सामग्री और कोटिंग | आवास | LCP, UL94V-0 |
| संपर्क सामग्री | तांबा मिश्र धातु | |
| संपर्क कोटिंग | निकेल बैरियर पर सोने का चढ़ाना | |
| बाधा | एंटी-सोल्डरिंग-विकिंग निकेल दीवार | |
| पर्यावरण | ऑपरेटिंग टेम्प | -40°C ~ +125°C |
| अनुपालन | RoHS, REACH | |
| सोल्डरिंग | रिफ्लो प्रोफ़ाइल | सीसा रहित पुनः प्रवाह, IPC/JEDEC J-STD-020 का पालन करें |
| नोट | संपर्क क्षेत्र पर कोई मैनुअल सॉल्डरिंग नहीं |
प्रत्यक्ष पदचिह्न और प्रदर्शन-संगत प्रतिस्थापन के लिएहिरोस डीएफ40टीसी ((2.0)-60डीएस-0.4V. समान पीसीबी लैंड पैटर्न, मिलान इंटरफ़ेस, विद्युत और यांत्रिक प्रदर्शन. एचआरएस स्टॉक की कमी, लागत में कमी, बहु-स्रोत आपूर्ति रणनीति के लिए ड्रॉप-इन विकल्प।प्रतिस्थापन के लिए पीसीबी लेआउट में कोई संशोधन आवश्यक नहीं है.
उत्पाद की विशेषता
✅डिप-इन प्रतिस्थापन: एचआरएस डीएफ40टीसी श्रृंखला के समान पदचिह्न, शून्य लेआउट रीवर्किंग
✅असेंबली के अनुकूल: स्व संरेखण डिजाइन प्लेसमेंट ऑफसेट, कम विधानसभा विफलता दर सहन करता है
✅स्थिर उच्च गति संकेतउच्च गति अंतर संकेत के लिए अनुकूलित संपर्क ज्यामिति
✅एसएमटी रील पैकेजिंग: स्वचालित पिक एंड प्लेस मशीनों के साथ सीधे संगत
✅बहु-स्रोत जोखिम न्यूनीकरण: एकल आपूर्तिकर्ता से लीड समय और मूल्य उतार-चढ़ाव से बचें
✅कारखाना प्रत्यक्ष: इंजीनियरिंग सत्यापन के लिए लचीला नमूना और छोटे बैच समर्थन
पैकेजिंग
टेप और रील (रील पैकेजिंग):एसएमटी पिक-एंड-प्लेस मशीन के लिए मानक रील पैकेजिंग। भागों को फिर से पैक किए बिना सीधे आपकी स्वचालित उत्पादन लाइन पर लोड किया जा सकता है। छोटे बैच प्रोटोटाइप के लिए कट-टेप सेवा उपलब्ध है।
लीड टाइम
प्रमाणपत्रः ISO9001, RoHS, REACH अनुरूप।
