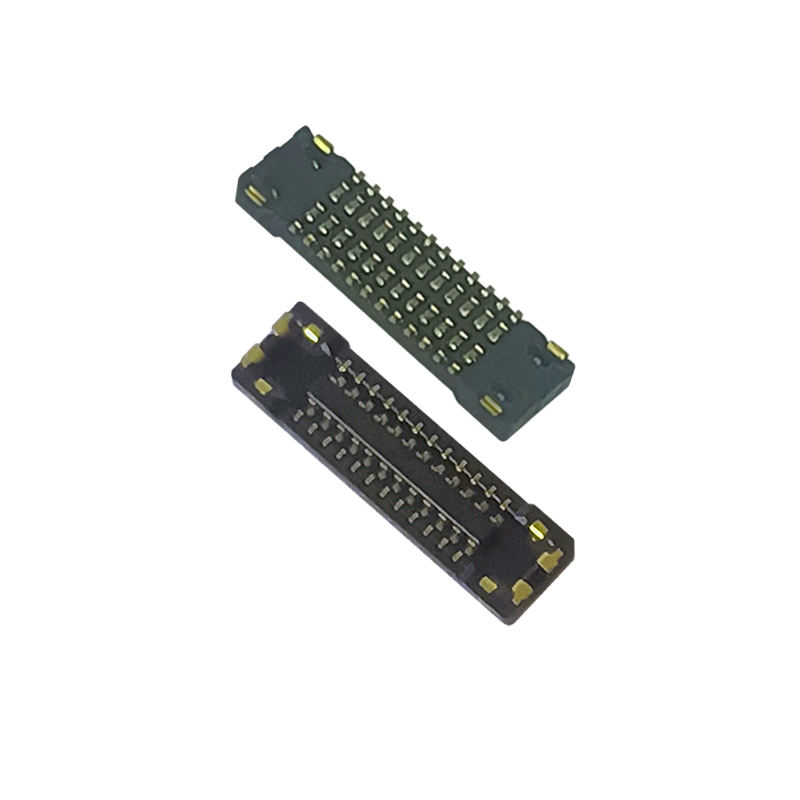

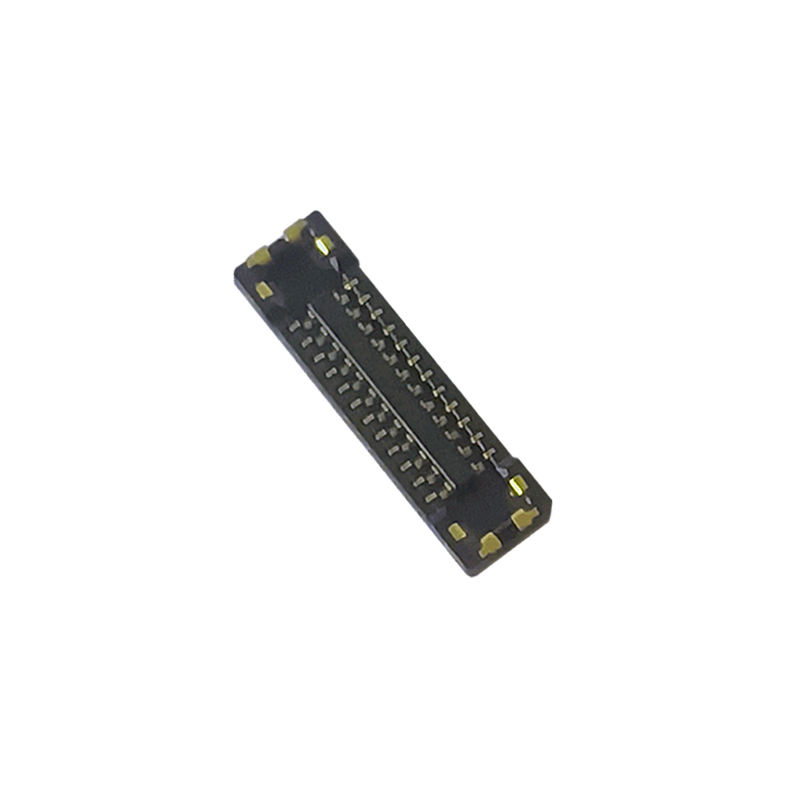

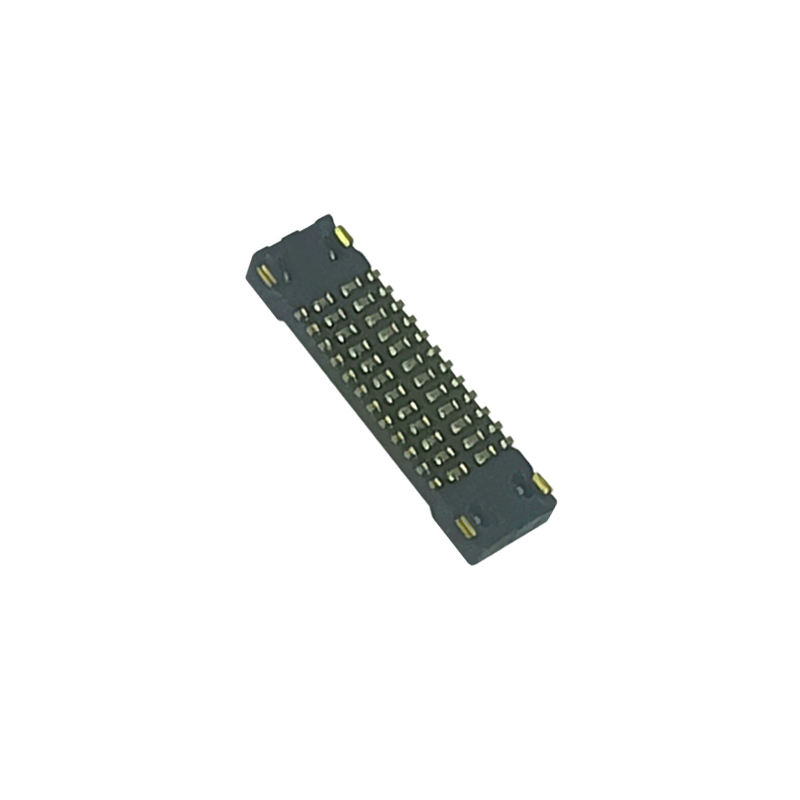

24 पिन 0.35 मिमी संकीर्ण पिच बीटीबी महिला सीट WP27D-S024VA1-R15000 बोर्ड टू बोर्ड मेज़ानिन कनेक्टर्स संगत सॉकेट

24 पिन 0.35 मिमी संकीर्ण पिच बीटीबी महिला सीट WP27D-S024VA1-R15000 बोर्ड टू बोर्ड मेज़ानिन कनेक्टर्स संगत सॉकेट

Name: 24 पिन 0.35 मिमी संकीर्ण पिच बीटीबी महिला सीट WP27D-S024VA1-R15000 बोर्ड टू बोर्ड मेज़ानिन कनेक्टर्स संगत सॉकेट
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: बीटीबी कनेक्टर
Price: 4.01 USD
Availability: InStock

24 पिन बीटीबी महिला कनेक्टर सोकेट

0.35 मिमी संकीर्ण पिच बोर्ड के लिए बोर्ड कनेक्टर

WP27D-S024VA1-R15000 मेज़ानिन कनेक्टर

उत्पत्ति के प्लेस:

गुआंगडोंग, चीन

ब्रांड नाम:

XTKCONN

प्रमाणन:

CE,SGS,ROHS,ISO9001

मॉडल संख्या:

बीटीबी कनेक्टर

हमसे संपर्क करें

बोली मांगें

उत्पाद विवरण

आवेदन:

पीसीबी

लिंग:

पुरुष स्त्री

समारोह:

उपभोक्ता उत्पादों में उपयोग किया जाता है

ऑपरेशन तापमान:

-40~+105℃

पिन की लंबाई:

अनुकूलन

चढ़ाना:

सोना

प्रमुखता देना:

24 पिन बीटीबी महिला कनेक्टर सोकेट

0.35 मिमी संकीर्ण पिच बोर्ड के लिए बोर्ड कनेक्टर

WP27D-S024VA1-R15000 मेज़ानिन कनेक्टर

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा

1000 पीसी

मूल्य

Negotiable price

पैकेजिंग विवरण

वैक्यूम पैकेज, गत्ते का डिब्बा में बक्से

प्रसव के समय

5-7 दिन

भुगतान शर्तें

एल/सी, टी/टी, पायल

आपूर्ति की क्षमता

3KK पीसी

संबंधित उत्पाद

वीडियो

0.8 मिमी पिच बीटीबी कनेक्टर 10 20 40 100 पिन उच्च संचरण गति पुरुष महिला कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

60 पिन पीतल रिसेप्टेकल 0.8 मिमी पिच बीटीबी फीमेल डुअल रो 0.031" पीसीबी अनुप्रयोगों के लिए बोर्ड कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

90 पिन डबल रो पीसीबी बोर्ड कनेक्टर बीटीबी महिला सॉकेट 0.4 मिमी संकीर्ण पिच संगत बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

0.4 मिमी पिच 80P बीटीबी मेल सीट डीएफ40टीसी-80डीपी-0.4 बोर्ड टू बोर्ड और मेजेनाइन कनेक्टर्स के साथ संगत

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

अब संपर्क करें

उत्पाद वर्णन

24 पिन 0.35 मिमी संकीर्ण पिच बीटीबी महिला सीट WP27D-S024VA1-R15000 बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर्स संगत सॉकेट

उत्पाद की मुख्य विशेषताएं

✅ ब्लाइंड मैपिंग और सेल्फ-एलाइनिंग एंटी-मिसालाइनिंग गाइड फ्रेम, असेंबली ऑफसेट को अवशोषित करता है, मैनुअल/ऑटोमैटिक मैपिंग के दौरान पिन क्षति से बचाता है

✅ कॉम्पैक्ट मल्टी-लेयर पीसीबी स्टैकिंग के लिए उच्च गति सिग्नल अखंडता, स्थिर उच्च आवृत्ति संचरण

✅ पतली प्रोफाइल डिवाइस के डिजाइन के लिए 0.7 मिमी की तय स्टैकिंग ऊंचाई, सटीक पीसीबी गैप नियंत्रण

✅ दो-बिंदु संपर्क संरचना, कंपन और झटके प्रतिरोधी, पूर्ण संभोग पुष्टि के लिए स्पष्ट क्लिक प्रतिक्रिया

✅ एसएमटी टेप रील पैकेजिंग, सीधे चुनें और अपनी स्वचालित असेंबली लाइन पर रखें

उत्पाद का वर्णन

श्रेणी	पद	विनिर्देश
विद्युत प्रदर्शन	पिच	0.35 मिमी
	पिन की संख्या	24P (सिग्नल + एकीकृत पावर टर्मिनल)
	नामित वोल्टेज	50 वी एसी/डीसी
	रेटेड करंट	सिग्नल पिन:0.3A; पावर पिन:3.0ए
	संपर्क प्रतिरोध	सिग्नल ≤70mΩ; पावर ≤20mΩ (प्रारंभिक)
	इन्सुलेशन प्रतिरोध	≥1000MΩ @250VDC
	वोल्टेज का सामना करना	150V AC, 60s कोई टूटना नहीं
यांत्रिक प्रदर्शन	समलैंगिक ऊंचाई	0.7 मिमी
	स्थायित्व	30 संभोग चक्र
	संभोग/असंभोग बल	नियंत्रित कम सम्मिलन बल, स्थिर प्रतिधारण बल
सामग्री और कोटिंग	संपर्क सामग्री	तांबा मिश्र धातु
	संपर्क कोटिंग	संभोग क्षेत्र पर सोने की चढ़ाई; सोल्डर के फिसलने से रोकने के लिए निकेल बाधा
	इन्सुलेटर	एलसीपी उच्च तापमान प्लास्टिक, UL94V-0
पर्यावरण	ऑपरेटिंग टेम्प	-40°C ~ +85°C
	अनुपालन	RoHS, REACH
सोल्डरिंग गाइड	माउंट प्रकार	एसएमटी सतह माउंट
	रिफ्लो प्रोफ़ाइल	पीक 260°C अधिकतम, मानक SMT रिफ्लो

क्रॉस-रेफरेंस / वैकल्पिक

JAE WP27D-S024VA1-R15000 के लिए ड्रॉप-इन संगत विकल्प
एक ही पदचिह्न, स्टैकिंग ऊंचाई, पिन परिभाषा, और विद्युत प्रदर्शन.
पीसीबी लेआउट संशोधन के बिना जेएई मूल भाग के लिए प्रत्यक्ष प्रतिस्थापन।
यह 0.35 मिमी अल्ट्रा-फाइन-पिच मेज़ानिन अनुप्रयोगों के लिए प्रीमियम अंतरराष्ट्रीय बीटीबी ब्रांडों के लिए एक लागत-कम विकल्प के रूप में भी कार्य करता है।

उत्पाद की विशेषता

अंधा युग्मन और स्व-संरेखण के लिए अंतर्निहित धातु मार्गदर्शन फ्रेम, मामूली असेंबली ऑफसेट को सहन करता है, बड़े पैमाने पर उत्पादन में पिन झुकने से रोकता है
दो बिंदु संपर्क डिजाइन, कंपन और सदमे के तहत स्थिर संपर्क प्रतिरोध बनाए रखता है
हाइब्रिड सिग्नल + पावर इंटीग्रेटेड टर्मिनल, पीसीबी स्पेस बचाएं
कम प्रोफ़ाइल 0.7 मिमी स्टैकिंग ऊंचाई, पतली डिवाइस स्टैकिंग अप के लिए आदर्श
स्वर्ण संपर्क चढ़ाना, उत्कृष्ट एंटीऑक्सीडेशन और उच्च आवृत्ति संकेत प्रदर्शन
पकड़-नीचे सुदृढीकरण संरचना, संभोग के दौरान इन्सुलेटर की रक्षा करता है
पूर्ण संभोग की पुष्टि करने के लिए स्पष्ट श्रव्य क्लिक, अपूर्ण संभोग के जोखिम को कम करता है

उत्पाद के फायदे

इंजीनियर के अनुकूल प्रतिस्थापन: मूल जेएई भाग के समान पदचिह्न, कोई पीसीबी पुनः डिजाइन की आवश्यकता नहीं है
बेहतर आपूर्ति स्थिरता: विदेशी मूल ब्रांड के मुकाबले कम समय का नेतृत्व
बड़े पैमाने पर उत्पादन तैयार: सख्त coplanarity नियंत्रण, उच्च SMT विधानसभा उपज
लागत अनुकूलन: उच्च आवृत्ति और यांत्रिक विश्वसनीयता का त्याग किए बिना प्रतिस्पर्धी मूल्य निर्धारण
त्वरित इंजीनियरिंग सहायता: डाटाशीट, 3डी स्टेप फाइल, पीसीबी पदचिह्न अनुरोध पर उपलब्ध

आवेदन

पहनने योग्य उपकरण,

स्मार्ट घड़ी,

एआर/वीआर चश्मा,

स्मार्टफोन उप-मॉड्यूल,

टैबलेट आंतरिक मॉड्यूल,

कॉम्पैक्ट IoT सेंसर,

पोर्टेबल मेडिकल इलेक्ट्रॉनिक्स,

छोटे कैमरा मॉड्यूल,

मिनी डिस्प्ले मॉड्यूल।

पैकेजिंग

टेप और रीलः 15,000 पीसी/रील।

एसएमटी पिक-एंड-प्लेस मशीनों के साथ पूरी तरह संगत और सीधे आपकी उत्पादन लाइन पर लोड करने के लिए तैयार।

24 पिन 0.35 मिमी संकीर्ण पिच बीटीबी महिला सीट WP27D-S024VA1-R15000 बोर्ड टू बोर्ड मेज़ानिन कनेक्टर्स संगत सॉकेट लीड टाइम

नमूनेः 3 कार्य दिवस
थोक आदेशः 1 ~ 3 सप्ताह
MOQ: बातचीत योग्य
निःशुल्क नमूने समर्थित; इंजीनियरिंग सत्यापन के लिए त्वरित नमूना रिलीज

कारखाना प्रमाणन और कस्टम सेवा

प्रमाणपत्रः ISO9001, RoHS, REACH अनुरूप।

नमूना नीतिः निःशुल्क नमूने उपलब्ध, त्वरित नमूना जारी
MOQ: मानक भागों के लिए कम MOQ; कस्टम पिन की संख्या/स्टैकिंग ऊंचाई अनुरोध पर उपलब्ध है
अनुकूलनः कस्टम पिन, स्टैकिंग ऊंचाई, प्लेटिंग मोटाई, विशेष परियोजना आवश्यकताओं के लिए परिरक्षण विकल्प
पूर्ण इंजीनियरिंग सहायता: डाटाशीट, 2D/3D ड्राइंग, पीसीबी पदचिह्न, परीक्षण रिपोर्ट अनुरोध पर उपलब्ध

इंजीनियर चयन मार्गदर्शन

अपनी आवश्यक मैट स्टैकिंग ऊंचाई की पुष्टि करेंः इस मॉडल को 0.7 मिमी पर तय किया गया है। यदि अन्य स्टैकिंग ऊंचाई की आवश्यकता है तो हमसे संपर्क करें।
पीसीबी पदचिह्न सत्यापित करेंः लेआउट फ्रीज से पहले हमारे प्रदान किए गए पदचिह्न के साथ क्रॉस-चेक करें।
संभोग विधि का आकलन करें: यह भाग अंधा संभोग का समर्थन करता है, जो संरेखण कठिनाई के साथ स्वचालित असेंबली या मैनुअल असेंबली के लिए अनुशंसित है।
उच्च गति डिजाइनः यदि आप प्रतिबाधा / सम्मिलन हानि परीक्षण डेटा की आवश्यकता है हमारे संकेत अखंडता टीम से संपर्क करें।
नमूना पहलेः हमेशा बड़े पैमाने पर उत्पादन से पहले निःशुल्क नमूनों के साथ प्रोटोटाइप सत्यापन चलाएं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे अपने सभी उत्पादों की जांच करने के लिए कैटलॉग भेज सकते हैं?

उत्तर: हाँ, आप हमें ऑनलाइन संपर्क कर सकते हैं या कैटलॉग प्राप्त करने के लिए ईमेल भेज सकते हैं।

प्रश्न: मैं आपके कैटेगरी में उत्पाद नहीं पा सकतालॉग. क्या आप मेरे लिए यह उत्पाद बना सकते हैं?

एकः हमारे कैटलॉग में हमारे अधिकांश उत्पादों को दिखाया गया है, लेकिन सभी नहीं। बस हमें बताएं कि आपको किस उत्पाद की आवश्यकता है और आप कितने चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने के लिए एक नया मोल्ड भी डिजाइन और बना सकते हैं।आपके संदर्भ के लिए, एक साधारण मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।

प्रश्न: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने निःशुल्क हैं?

एकः हाँ, हम परीक्षण के लिए कनेक्टर के 5-10 पीसी निः शुल्क नमूने प्रदान करते हैं. लेकिन आप शिपिंग लागत का भुगतान करना होगा

प्रश्न: आपके वितरण समय के बारे में क्या?

एः स्टॉक सामान 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित सामान 5-7 दिनों के भीतर वितरित किए जाते हैं

प्रश्न: मेरा ऑर्डर कैसे भेजें?

एः छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडएक्स, यूपीएस, टीएनटी, ईएमएस। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें एयर या समुद्र के द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं।हम वितरण के दौरान किसी भी उत्पाद क्षति के लिए जिम्मेदार होंगे.

6प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं युआन में भुगतान कर सकता हूँ?

एकः हम स्वीकार करते हैं टी / टी ((वायर ट्रांसफर), वेस्टर्न यूनियन, और पेपैल. कृपया सुनिश्चित करें कि हम प्राप्त कर सकते हैं एक ही राशि के रूप में चालान. और आप कर सकते हैं में पैसे का भुगतान करें युआन. कोई समस्या नहीं.

7प्रश्न: आपकी कंपनी के गुणवत्ता नियंत्रण के बारे में क्या?

A: ISO9001 का सख्ती से पालन करें; IQC, OQC, IPQC और QA हमारे गुणवत्ता विभाग का 10% हिस्सा हैं। CCD परीक्षण हमारी कंपनी के 99% उत्पाद अनुप्रयोगों पर लागू किया जाता है।

प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?

उत्तरः हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारे आइटम हैं, इसलिए सूची में उनकी सभी कीमतें बनाना असंभव है,और कीमतें सामग्री की लागत और मात्रा के कारण हमेशा बदलती रहती हैं. और आप हमें आप की जरूरत है सभी वस्तुओं की एक सूची दे सकते हैं; हम ध्यान से एक एक करके पुष्टि करेंगे और आप एक विनिर्देश और मूल्य सूची दे

प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?

एकः हाँ. हम अनुकूलित किया है

अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है; हम पैकिंग पर अपना लोगो या अन्य जानकारी डाल सकते हैं।बस यह कहना है कि यह कुछ अतिरिक्त लागत का कारण होगा.

प्रश्न: आपके पास क्या प्रमाण पत्र हैं?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, आदि
