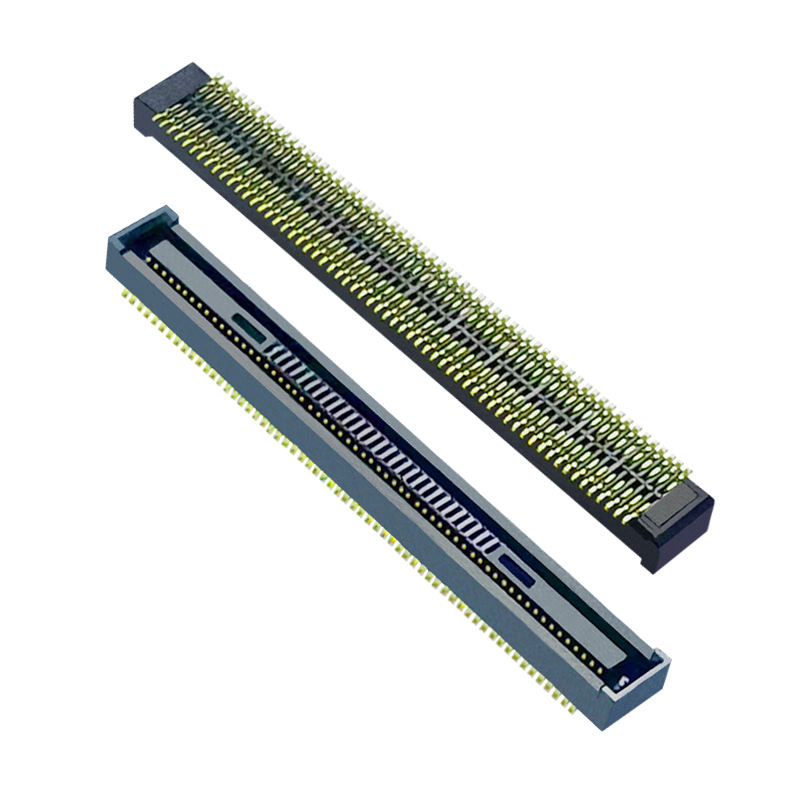

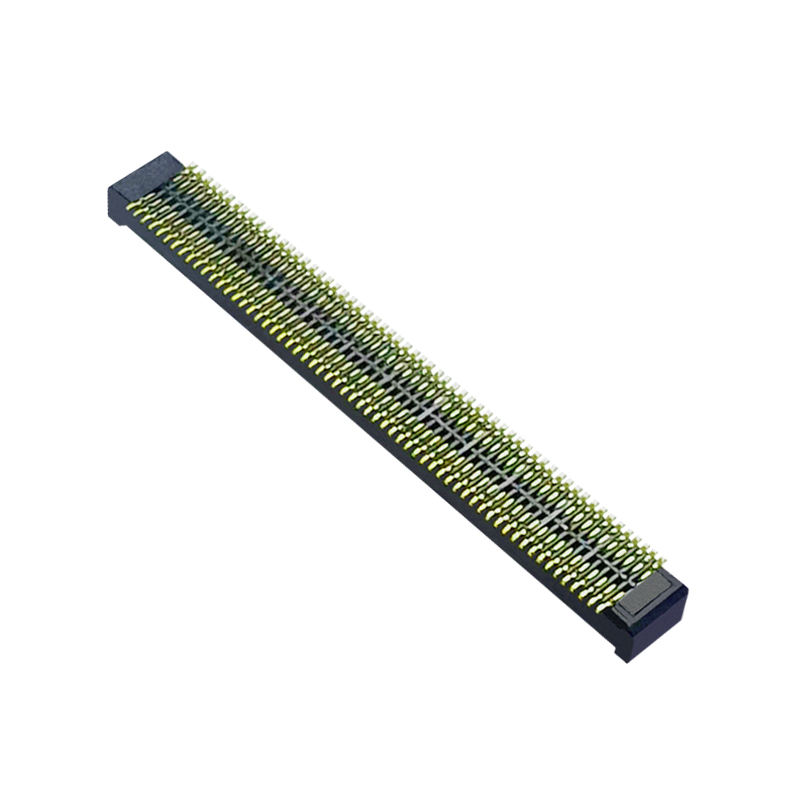

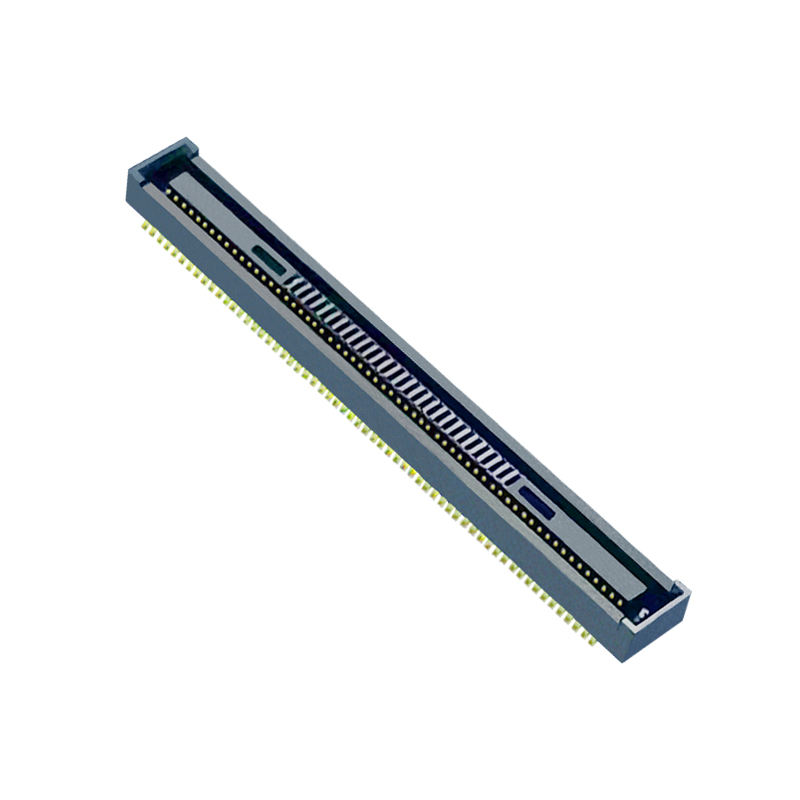

Name: हिरोज DF40TC (2.0) -120DS-0.4- 0.4mm पिच SMT DF40TC सीरीज बोर्ड टू बोर्ड कनेक्टर फीमेल के साथ संगत
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: बीटीबी कनेक्टर
Price: 4.01 USD
Availability: InStock

घर > उत्पाद > बीटीबी कनेक्टर >

हिरोज DF40TC (2.0) -120DS-0.4- 0.4mm पिच SMT DF40TC सीरीज बोर्ड टू बोर्ड कनेक्टर फीमेल के साथ संगत

हिरोज DF40TC बोर्ड टू बोर्ड कनेक्टर

0.4mm पिच SMT कनेक्टर

DF40TC सीरीज फीमेल कनेक्टर

उत्पत्ति के प्लेस:

गुआंगडोंग, चीन

ब्रांड नाम:

XTKCONN

प्रमाणन:

CE,SGS,ROHS,ISO9001

मॉडल संख्या:

बीटीबी कनेक्टर

हमसे संपर्क करें

बोली मांगें

उत्पाद विवरण

आवेदन:

पीसीबी

लिंग:

पुरुष स्त्री

समारोह:

उपभोक्ता उत्पादों में उपयोग किया जाता है

ऑपरेशन तापमान:

-40~+105℃

पिन की लंबाई:

अनुकूलन

चढ़ाना:

सोना

प्रमुखता देना:

हिरोज DF40TC बोर्ड टू बोर्ड कनेक्टर

0.4mm पिच SMT कनेक्टर

DF40TC सीरीज फीमेल कनेक्टर

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा

1000 पीसी

मूल्य

Negotiable price

पैकेजिंग विवरण

वैक्यूम पैकेज, गत्ते का डिब्बा में बक्से

प्रसव के समय

5-7 दिन

भुगतान शर्तें

एल/सी, टी/टी, पायल

आपूर्ति की क्षमता

3KK पीसी

संबंधित उत्पाद

वीडियो

0.8 मिमी पिच बीटीबी कनेक्टर 10 20 40 100 पिन उच्च संचरण गति पुरुष महिला कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

60 पिन पीतल रिसेप्टेकल 0.8 मिमी पिच बीटीबी फीमेल डुअल रो 0.031" पीसीबी अनुप्रयोगों के लिए बोर्ड कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

90 पिन डबल रो पीसीबी बोर्ड कनेक्टर बीटीबी महिला सॉकेट 0.4 मिमी संकीर्ण पिच संगत बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

0.4 मिमी पिच 80P बीटीबी मेल सीट डीएफ40टीसी-80डीपी-0.4 बोर्ड टू बोर्ड और मेजेनाइन कनेक्टर्स के साथ संगत

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

अब संपर्क करें

उत्पाद वर्णन

हीरोस DF40TC (2.0) -120DS-0.4- 0.4mm पिच SMT DF40TC सीरीज बोर्ड टू बोर्ड कनेक्टर फीमेल के साथ संगत

उत्पाद मुख्य बातें

✅ ब्लाइंड मैटिंग और सेल्फ-अलाइनमेंट गाइड रिब्स, ±0.33mm XY मिसअलाइनमेंट टॉलरेंस, एंटी-मिसइंसर्शन फूलप्रूफ डिज़ाइन, असेंबली स्क्रैप को कम करता है
✅ हाई-स्पीड सिग्नल परफॉर्मेंस, 16~20Gbps तक PCIe Gen4 / USB4 Gen2 को सपोर्ट करता है, हाई-स्पीड डिफरेंशियल पेयर के लिए स्थिर
✅ फिक्स्ड 2.0mm मेटेड स्टैकिंग हाइट, स्लिम मॉड्यूल डिज़ाइन के लिए सटीक बोर्ड स्पेसिंग कंट्रोल
✅ 120-पिन हाई-डेंसिटी, 0.4mm पिच SMT सरफेस माउंट, कॉम्पैक्ट फुटप्रिंट
✅ टेप और रील पैकिंग, SMT असेंबली लाइन के लिए डायरेक्ट पिक एंड प्लेस

उत्पाद विवरण

श्रेणी	आइटम	स्पेक
इलेक्ट्रिकल	रेटेड करंट	प्रति संपर्क 0.3A
	रेटेड वोल्टेज	30V AC/DC
	संपर्क प्रतिरोध	अधिकतम 90mΩ
	इन्सुलेशन प्रतिरोध	न्यूनतम 50MΩ @100V DC
	वोल्टेज सहन करें	100V AC, 1मिनट, कोई ब्रेकडाउन नहीं
मैकेनिकल	पिच	0.4 मिमी
	पिन गणना	120P
	मेटेड हाइट	2.0 मिमी
	मेटिंग साइकल	≥10 साइकल
	सेल्फ-अलाइनमेंट रेंज	±0.33mm X/Y दिशा
सामग्री और प्लेटिंग	हाउसिंग	उच्च-तापमान LCP, काला
	संपर्क सामग्री	फॉस्फर ब्रॉन्ज
	संपर्क प्लेटिंग	संपर्क क्षेत्र पर गोल्ड प्लेटिंग, निकल बैरियर
पर्यावरण	ऑपरेटिंग तापमान	-55℃ ~ +125℃
	अनुपालन	RoHS, REACH SVHC कंप्लायंट
सोल्डरिंग गाइड	माउंट टाइप	SMT रिफ्लो सोल्डरिंग
	रिफ्लो प्रोफाइल	मानक SMT लीड-फ्री रिफ्लो कर्व का पालन करें; एंटी-सोल्डर-विकिंग संरचना

क्रॉस-रेफरेंस / वैकल्पिक

के लिए ड्रॉप-इन संगत प्रतिस्थापनहीरोस DF40TC(2.0)-120DS-0.4सीरीज रिसेप्टेकल। पिनआउट, फुटप्रिंट, स्टैकिंग हाइट, और मेटिंग इंटरफ़ेस पूरी तरह से मेल खाते हैं। वैकल्पिक क्रॉस-चेक: सेकंड-सोर्स योग्यता के लिए मोलेक्स, एम्फेनोल 0.4mm हाई-स्पीड BTB सीरीज के साथ तुलना करें।

नोट: हमारा पार्ट एक फॉर्म-फिट-फंक्शन इक्विवेलेंट है, जो BOM लागत-डाउन और सप्लाई रिस्क मिटिगेशन के लिए आदर्श है।

हिरोज DF40TC (2.0) -120DS-0.4- 0.4mm पिच SMT DF40TC सीरीज बोर्ड टू बोर्ड कनेक्टर फीमेल के साथ संगत

उत्पाद सुविधा

ब्लाइंड मैटिंग और सेल्फ-अलाइनमेंट के लिए इन-बिल्ट गाइड रिब्स, मैनुअल/ऑटोमेटेड असेंबली के दौरान मजबूत एंटी-डैमेज
एंटी-सोल्डर विकिंग संरचना रिफ्लो के दौरान संपर्क क्षेत्र में सोल्डर कैपिलरी को ऊपर जाने से रोकती है
शॉक-एब्जॉर्बिंग रिब डिज़ाइन कंपन और मेटिंग स्ट्रेस को अवशोषित करता है, स्थिर संपर्क प्रतिरोध बनाए रखता है
LCP हाई-टेम्प हाउसिंग लीड-फ्री रिफ्लो का सामना करता है, उच्च-तापमान कार्य वातावरण के लिए उपयुक्त
अनुकूलित संपर्क स्प्रिंग ज्यामिति, स्थिर हाई-स्पीड सिग्नल इंटीग्रिटी, लो क्रॉसस्टॉक
120पिन हाई डेंसिटी, कॉम्पैक्ट इलेक्ट्रॉनिक्स के लिए PCB स्पेस बचाता है

हिरोज DF40TC (2.0) -120DS-0.4- 0.4mm पिच SMT DF40TC सीरीज बोर्ड टू बोर्ड कनेक्टर फीमेल के साथ संगत

उत्पाद लाभ

🔹 हीरोस का सेकंड-सोर्स विकल्प, मूल ब्रांड की तुलना में कम लीड टाइम और बेहतर MOQ लचीलापन
🔹 शिपमेंट से पहले 100% निरंतरता और विज़ुअल निरीक्षण, कम विफलता दर
🔹 हाई-स्पीड-ट्यून्ड संपर्क संरचना, हाई-स्पीड डिफरेंशियल सिग्नल के लिए मान्य सिग्नल इंटीग्रिटी
🔹 मजबूत फूलप्रूफ डिज़ाइन बड़े पैमाने पर उत्पादन में असेंबली रिजेक्ट रेट को कम करता है
🔹 कस्टम पिन गणना/स्टैकिंग हाइट उपलब्ध, प्रोजेक्ट प्री-सैंपल सत्यापन का समर्थन करता है
🔹 पूर्ण दस्तावेज़ीकरण समर्थन: डेटाशीट, 3D STEP, PCB फुटप्रिंट ड्राइंग, टेस्ट रिपोर्ट

आवेदन

औद्योगिक कैमरे,

LiDAR,

मिलीमीटर रडार,

मेडिकल एंडोस्कोप मॉड्यूल,

पोर्टेबल हाई-स्पीड टेस्ट उपकरण,

AI एज कंप्यूटिंग मॉड्यूल,

नोटबुक और स्लिम एम्बेडेड मेनबोर्ड,

डिस्प्ले मॉड्यूल,

5G संचार छोटे मॉड्यूल।

हिरोज DF40TC (2.0) -120DS-0.4- 0.4mm पिच SMT DF40TC सीरीज बोर्ड टू बोर्ड कनेक्टर फीमेल के साथ संगत

पैकेजिंग

टेप और रील (रील)। मानक रील पैकिंग, SMT स्वचालित पिक-एंड-प्लेस मशीन के साथ संगत, सीधे आपकी उत्पादन लाइन पर चलाएं।

हिरोज DF40TC (2.0) -120DS-0.4- 0.4mm पिच SMT DF40TC सीरीज बोर्ड टू बोर्ड कनेक्टर फीमेल के साथ संगत लीड टाइम

नमूने: 3 कार्य दिवस
थोक आदेश: 1~3 सप्ताह
MOQ: परक्राम्य
निःशुल्क नमूने उपलब्ध; तेज नमूना रिलीज समर्थन

फैक्टरी प्रमाणन और कस्टम सेवा

प्रमाणन: ISO9001, RoHS, REACH कंप्लायंट।

नमूना नीति: निःशुल्क नमूने उपलब्ध, तेज नमूना रिलीज
MOQ: मानक भागों के लिए कम MOQ; अनुरोध पर कस्टम पिन गणना/स्टैकिंग हाइट उपलब्ध
अनुकूलन: विशेष परियोजना आवश्यकताओं के लिए कस्टम पिन, स्टैकिंग हाइट, प्लेटिंग मोटाई, शील्डिंग विकल्प
पूर्ण इंजीनियरिंग समर्थन: अनुरोध पर डेटाशीट, 2D/3D ड्राइंग, PCB फुटप्रिंट, टेस्ट रिपोर्ट उपलब्ध

इंजीनियर चयन मार्गदर्शन

पहले आवश्यक मेटेड स्टैकिंग हाइट, पिन मात्रा, और सिग्नल स्पीड आवश्यकता की पुष्टि करें
लेआउट फ्रीज से पहले PCB फुटप्रिंट और मेटिंग हेडर जोड़ी को सत्यापित करें
हाई-स्पीड PCIe / USB4 एप्लिकेशन के लिए, सिमुलेशन के लिए SI टेस्ट रिपोर्ट का अनुरोध करें
कंपन / कठोर वातावरण एप्लिकेशन के लिए, कंपन और थर्मल साइकिल विश्वसनीयता परीक्षण डेटा के लिए पूछें
बड़े पैमाने पर BOM प्रतिस्थापन से पहले प्रोटोटाइप सत्यापन के लिए निःशुल्क नमूने ऑर्डर करें

अक्सर पूछे जाने वाले प्रश्न

Q: क्या आपके पास कैटलॉग है? क्या आप मुझे सभी उत्पादों की जांच के लिए कैटलॉग भेज सकते हैं?

A: हाँ, आप हमसे ऑनलाइन संपर्क कर सकते हैं या कैटलॉग प्राप्त करने के लिए ईमेल भेज सकते हैं।

Q: मुझे अपने कैटलॉग में उत्पाद नहीं मिल रहा है। क्या आप यह उत्पाद मेरे लिए बना सकते हैं?A: हमारा कैटलॉग हमारे अधिकांश उत्पादों को दिखाता है, लेकिन सभी को नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए और आप कितना चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने के लिए एक नया मोल्ड डिज़ाइन और बना भी सकते हैं। आपके संदर्भ के लिए, एक साधारण मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।

Q: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने मुफ्त हैं?

A: हाँ, हम परीक्षण के लिए 5-10 पीसी कनेक्टर मुफ्त नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा।

Q: आपकी डिलीवरी का समय क्या है?

A: स्टॉक माल 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित माल 5-7 दिनों के भीतर वितरित किए जाते हैं।

Q: मेरा ऑर्डर कैसे शिप करें?

A: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस, जैसे DHL, FedEx, UPS, TNT, EMS द्वारा भेजें। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें हवा या समुद्र द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं। हम डिलीवरी के दौरान उत्पाद क्षति के लिए जिम्मेदार होंगे।

6. Q: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं RMB का भुगतान कर सकता हूँ?

A: हम T/T (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हमें चालान के समान राशि प्राप्त हो सके। और आप RMB में भुगतान कर सकते हैं। कोई समस्या नहीं।

7. Q: आपकी कंपनी की गुणवत्ता नियंत्रण के बारे में क्या?

A: ISO9001 का सख्ती से पालन करें; IQC, OQC, IPQC, और QA हमारे गुणवत्ता विभाग का 10% हिस्सा हैं। CCD परीक्षण हमारे कंपनी के उत्पाद अनुप्रयोगों के 99% पर लागू होता है।

Q: मुझे अपने सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?

A: हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारे आइटम हैं, उन सभी की कीमतों को एक सूची पर बनाना असंभव है, और सामग्री लागत और मात्रा के कारण कीमतें हमेशा बदलती रहती हैं। और आप मुझे उन सभी वस्तुओं की सूची दे सकते हैं जिनकी आपको आवश्यकता है; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे।

Q: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?

A: हाँ। हमने पहले भी अपने ग्राहकों के लिए बहुत सारे अनुकूलित उत्पाद बनाए हैं (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है; हम आपके लोगो या अन्य जानकारी को पैकिंग पर डाल सकते हैं। बस यह बताना होगा कि इसमें कुछ अतिरिक्त लागत आएगी।

Q: आपके पास क्या प्रमाण पत्र हैं?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, आदि।
