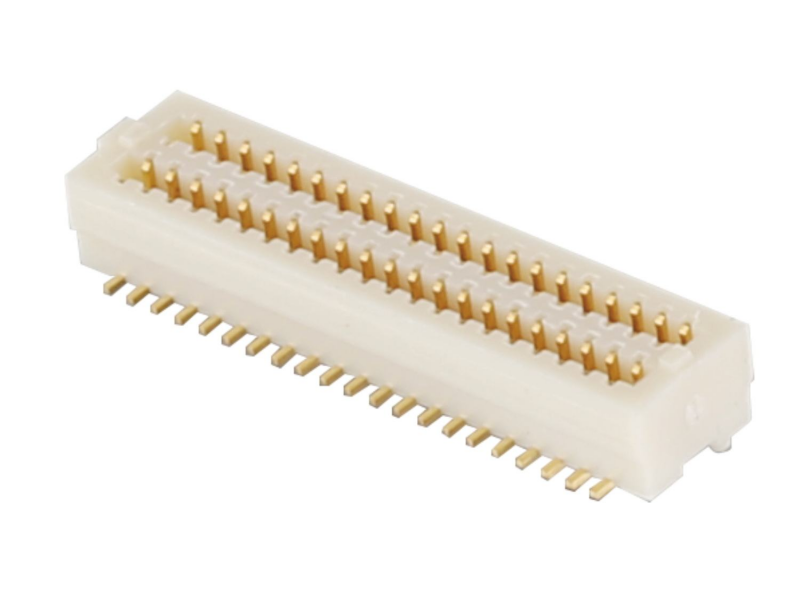

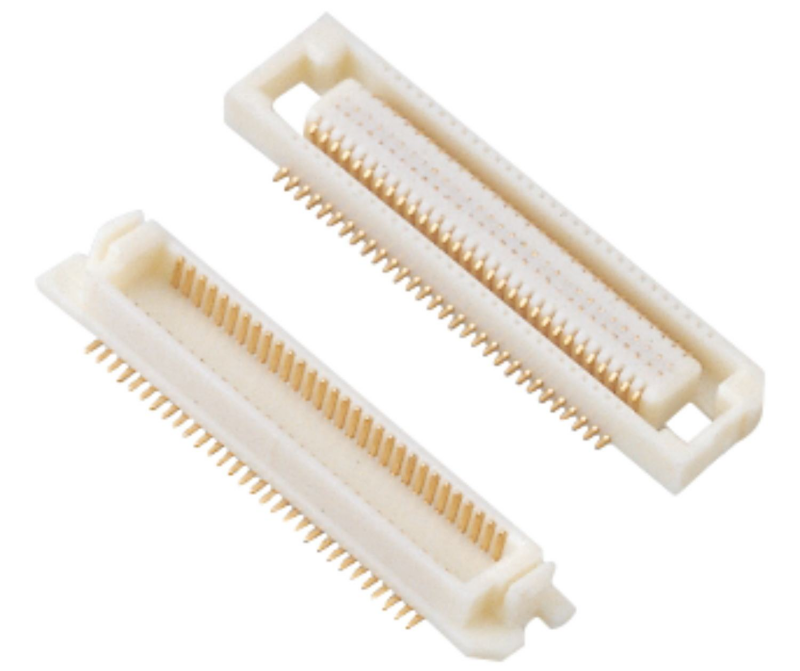

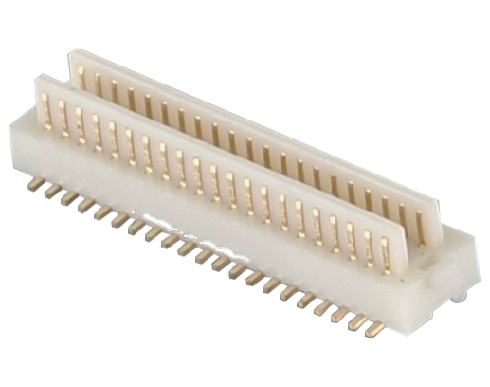

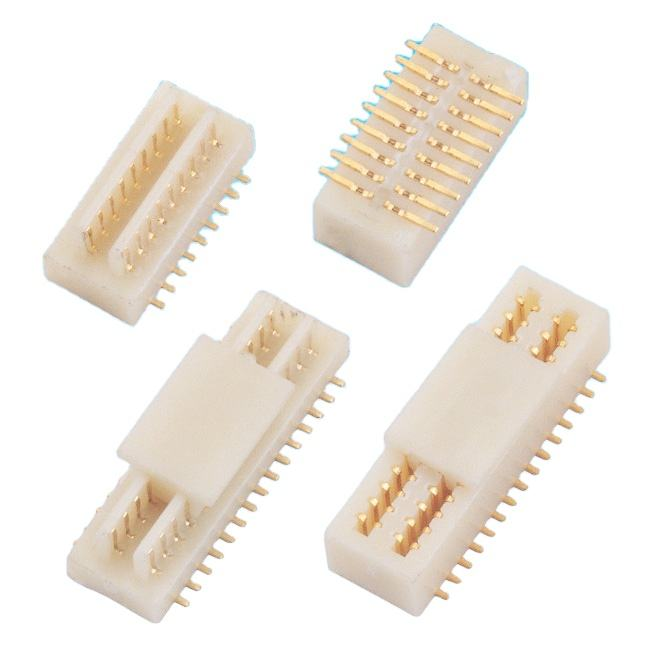

0.5 मिमी पिच मेल बोर्ड-टू-बोर्ड कनेक्टर, डबल कॉन्टैक्ट, मल्टीपल हाइट लॉन्ग-टाइप

0.5 मिमी पिच मेल बोर्ड-टू-बोर्ड कनेक्टर, डबल कॉन्टैक्ट, मल्टीपल हाइट लॉन्ग-टाइप

Name: 0.5 मिमी पिच मेल बोर्ड-टू-बोर्ड कनेक्टर, डबल कॉन्टैक्ट, मल्टीपल हाइट लॉन्ग-टाइप
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: बीटीबी कनेक्टर
Price: 4.01 USD
Availability: InStock

0.5 मिमी पिच बीटीबी कनेक्टर

डबल कॉन्टैक्ट बोर्ड-टू-बोर्ड कनेक्टर

लॉन्ग-टाइप मल्टीपल हाइट कनेक्टर

उत्पत्ति के प्लेस:

गुआंगडोंग, चीन

ब्रांड नाम:

XTKCONN

प्रमाणन:

CE,SGS,ROHS,ISO9001

मॉडल संख्या:

बीटीबी कनेक्टर

हमसे संपर्क करें

बोली मांगें

उत्पाद विवरण

आवेदन:

पीसीबी

लिंग:

पुरुष स्त्री

समारोह:

उपभोक्ता उत्पादों में उपयोग किया जाता है

ऑपरेशन तापमान:

-40~+105℃

पिन की लंबाई:

अनुकूलन

चढ़ाना:

सोना

प्रमुखता देना:

0.5 मिमी पिच बीटीबी कनेक्टर

डबल कॉन्टैक्ट बोर्ड-टू-बोर्ड कनेक्टर

लॉन्ग-टाइप मल्टीपल हाइट कनेक्टर

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा

1000 पीसी

मूल्य

Negotiable price

पैकेजिंग विवरण

वैक्यूम पैकेज, गत्ते का डिब्बा में बक्से

प्रसव के समय

5-7 दिन

भुगतान शर्तें

एल/सी, टी/टी, पायल

आपूर्ति की क्षमता

3KK पीसी

संबंधित उत्पाद

वीडियो

0.8 मिमी पिच बीटीबी कनेक्टर 10 20 40 100 पिन उच्च संचरण गति पुरुष महिला कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

60 पिन पीतल रिसेप्टेकल 0.8 मिमी पिच बीटीबी फीमेल डुअल रो 0.031" पीसीबी अनुप्रयोगों के लिए बोर्ड कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

90 पिन डबल रो पीसीबी बोर्ड कनेक्टर बीटीबी महिला सॉकेट 0.4 मिमी संकीर्ण पिच संगत बोर्ड-टू-बोर्ड मेज़ानिन कनेक्टर

सबसे अच्छी कीमत पाएं

वीडियो

0.4 मिमी पिच 80P बीटीबी मेल सीट डीएफ40टीसी-80डीपी-0.4 बोर्ड टू बोर्ड और मेजेनाइन कनेक्टर्स के साथ संगत

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

अब संपर्क करें

उत्पाद वर्णन

0.5 मिमी पिच पुरुष बोर्ड-टू-बोर्ड कनेक्टर, डबल संपर्क, बहु ऊंचाई लंबी प्रकार

उत्पाद की मुख्य विशेषताएं

✅ ब्लाइंड मैपिंग और सेल्फ-अलाइनिंग: स्थिति सहिष्णुता के लिए अंतर्निहित गाइड बॉस, मामूली असेंबली ऑफसेट को अवशोषित करता है; एंटी-रिवर्स कुंजी गलत अभिविन्यास और पिन क्षति को रोकती है

✅ डबल कॉन्टैक्ट स्ट्रक्चरः रिडंडेंट कॉन्टैक्ट के लिए डबल कॉन्टैक्ट बीम, स्थिर कम कॉन्टैक्ट प्रतिरोध, मजबूत कंपन प्रतिरोध

✅ कई मिलान ऊंचाई विकल्पः लचीले पीसीबी स्टैकिंग डिजाइन के लिए उपलब्ध लंबे प्रकार के स्टैकिंग ऊंचाई संस्करण

✅ हाई-स्पीड सिग्नल अखंडताः अनुकूलित प्रतिबाधा नियंत्रण, कॉम्पैक्ट उच्च घनत्व मॉड्यूल के लिए उच्च गति अंतर संकेत संचरण का समर्थन करता है

उत्पाद का वर्णन

श्रेणी	पद	विनिर्देश
विद्युत प्रदर्शन	पिच	0.5 मिमी
	वर्तमान रेटिंग	0.5 A प्रति संपर्क
	वोल्टेज रेटिंग	60 वी डीसी
	संपर्क प्रतिरोध	≤ 30 mΩ
	इन्सुलेशन प्रतिरोध	≥ 500 MΩ @ DC 500V
	डायलेक्ट्रिक प्रतिरोधक वोल्टेज	AC 250V, कोई टूटना नहीं
यांत्रिक प्रदर्शन	संभोग चक्र	न्यूनतम 500 चक्र
	परिचालन तापमान सीमा	-40°C ~ +85°C
	समलैंगिक ऊंचाई	कई लंबी प्रकार के स्टैकिंग ऊंचाई वैकल्पिक
सामग्री और कोटिंग	संपर्क सामग्री	फॉस्फर कांस्य
	संपर्क कोटिंग	संभोग के क्षेत्र पर सोने की चादर, निकेल अंडरप्लेट; सोल्डर टेल पर टिन
	आवास सामग्री	LCP, UL94V-0 लौ retardant
पर्यावरण	RoHS और REACH	RoHS 2.0 अनुरूप, REACH उपलब्ध
सोल्डरिंग गाइड	माउंट प्रकार	एसएमडी सतह माउंट
	रिफ्लो प्रोफ़ाइल	पीक 260°C अधिकतम, 30s रहने का समय; पीबी मुक्त पुनः प्रवाह संगत

क्रॉस-रेफरेंस / वैकल्पिक

मोलेक्स, जेएई, हिरोस, टीई 0.5 मिमी पिच के साथ दोहरे संपर्क वाले बीटीबी पुरुष हेडर के लिए प्रत्यक्ष ड्रॉप-इन विकल्प।

एक ही पदचिह्न और पिन असाइनमेंट; कोई प्रमुख पीसीबी लेआउट पुनः कार्य की आवश्यकता नहीं है
समान यांत्रिक और उच्च गति प्रदर्शन बनाए रखते हुए लागत अनुकूलन
कस्टम पिन संख्या/स्टैकिंग ऊंचाई आपके मौजूदा विदेशी भाग संख्या से मेल खा सकती है

उत्पाद की विशेषता

डबल संपर्क बीम डिजाइनः रिडंडेंट संपर्क बिंदु, झटके और कंपन के तहत कम अंतराल कनेक्शन जोखिम
स्व-संरेखण गाइड + एंटी-डमी कुंजीः अंधा संभोग का समर्थन करता है, रिवर्स सम्मिलन क्षति को समाप्त करता है
लंबे प्रकार के बहु-सम्बद्ध ऊंचाई पोर्टफोलियोः स्टैक्ड असेंबली के लिए लचीला मेज़ानिन पीसीबी अंतर
एलसीपी उच्च तापमान आवासः एसएमटी रिफ्लो के दौरान स्थिर आयाम, कोई आवास विरूपण नहीं
अनुकूलित टर्मिनल ज्यामितिः उच्च गति संकेत संचरण के लिए लगातार प्रतिबाधा
स्वचालित पीसीबी असेंबली के लिए एसएमडी पैड डिजाइन

उत्पाद के फायदे

सभा के अनुकूल: अंधा संभोग सहिष्णुता मैन्युअल संरेखण प्रयास को कम करती है, कम विधानसभा अस्वीकृति दर
उच्च विश्वसनीयता: दोहरे संपर्क लंबे जीवन चक्र वाले उपकरणों के लिए स्थिर कनेक्टिविटी सुनिश्चित करता है
डिजाइन लचीलापन: लंबे समतल ऊंचाई विकल्पों की विस्तृत श्रृंखला, मॉड्यूलर ढेर पीसीबी डिजाइन का समर्थन करता है
लागत लाभ: पिन-टू-पिन आयातित बीटीबी की जगह लेते हैं, लीड समय को छोटा करते हैं और बीओएम लागत को कम करते हैं
उच्च गति तैयार: उच्च गति अंतर लाइनों के लिए विन्यस्त संपर्क संरचना संकेत अखंडता को संरक्षित करती है
पूर्ण एसएमटी संगतता: रील टेप पैकेजिंग स्वचालित पिक एंड प्लेस मशीन के लिए तैयार

आवेदन

औद्योगिक नियंत्रण मॉड्यूल,

मेडिकल हैंडहेल्ड डिवाइस,

स्मार्ट डिस्प्ले,

IoT गेटवे,

सर्वर सहायक बोर्ड,

ऑप्टिकल ट्रांससीवर सब-बोर्ड,

पोर्टेबल परीक्षण उपकरण,

ऑटोमोबाइल आंतरिक इलेक्ट्रॉनिक्स,

ढेर पीसीबी mezzanine कनेक्शन.

पैकेजिंग

टेप और रील (रील) स्टैंडर्ड रील पैकिंग, एसएमटी स्वचालित पिक-एंड-प्लेस मशीन के साथ संगत, सीधे आपकी उत्पादन लाइन पर चलाया जाता है।

0.5 मिमी पिच मेल बोर्ड-टू-बोर्ड कनेक्टर, डबल कॉन्टैक्ट, मल्टीपल हाइट लॉन्ग-टाइप लीड टाइम

नमूनेः 3 कार्य दिवस
थोक आदेशः 1 से 3 सप्ताह
MOQ: बातचीत योग्य
निःशुल्क नमूने उपलब्ध; त्वरित नमूने जारी करने का समर्थन

कारखाना प्रमाणन और कस्टम सेवा

प्रमाणपत्रः ISO9001, ISO14001, RoHS, REACH

एमओक्यू: मानक वस्तुओं के लिए लचीला MOQ
नमूना नीति: अपने इंजीनियरिंग परीक्षण के लिए निःशुल्क नमूने / त्वरित नमूना रिलीज का समर्थन करें
अनुकूलनः कस्टम मैट ऊंचाई, चढ़ाना मोटाई, पिन, आवास रंग, और अंकन उपलब्ध है। ओडीएम और OEM स्वीकार्य हैं।

इंजीनियर चयन मार्गदर्शन

पहले आवश्यक संयुग्मित स्टैकिंग ऊंचाई की पुष्टि करें; यह लंबे प्रकार की श्रृंखला के लिए प्रमुख पैरामीटर है
पिन की संख्या और संकेत की गति की आवश्यकता की जाँच करें: उच्च गति/उच्च कंपन अनुप्रयोगों के लिए स्वर्ण चढ़ाना चुनें
अंधा संभोग ऑफसेट सहिष्णुता को आरक्षित करने के लिए पीसीबी स्टैक क्लीयरेंस की जांच करें
कंपन-भारी अनुप्रयोगों के लिए, एकल-संपर्क बीटीबी के मुकाबले दो-संपर्क संस्करण की सिफारिश की जाती है
लेआउट से पहले पीसीबी पदचिह्न सिमुलेशन के लिए हमारी डेटाशीट और 3D STEP फ़ाइल डाउनलोड करें
संभोग और संकेत अखंडता सत्यापन के लिए एक निःशुल्क नमूने का अनुरोध करें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे अपने सभी उत्पादों की जांच करने के लिए कैटलॉग भेज सकते हैं?

उत्तर: हाँ, आप हमें ऑनलाइन संपर्क कर सकते हैं या कैटलॉग प्राप्त करने के लिए ईमेल भेज सकते हैं।

प्रश्न: मैं आपके कैटेगरी में उत्पाद नहीं पा सकतालॉग. क्या आप मेरे लिए यह उत्पाद बना सकते हैं?

एकः हमारे कैटलॉग में हमारे अधिकांश उत्पादों को दिखाया गया है, लेकिन सभी नहीं। बस हमें बताएं कि आपको किस उत्पाद की आवश्यकता है और आप कितने चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने के लिए एक नया मोल्ड भी डिजाइन और बना सकते हैं।आपके संदर्भ के लिए, एक साधारण मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।

प्रश्न: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने निःशुल्क हैं?

एकः हाँ, हम परीक्षण के लिए कनेक्टर के 5-10 पीसी निः शुल्क नमूने प्रदान करते हैं. लेकिन आप शिपिंग लागत का भुगतान करना होगा

प्रश्न: आपके वितरण समय के बारे में क्या?

एः स्टॉक सामान 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित सामान 5-7 दिनों के भीतर वितरित किए जाते हैं

प्रश्न: मेरा ऑर्डर कैसे भेजें?

एः छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडएक्स, यूपीएस, टीएनटी, ईएमएस। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें एयर या समुद्र के द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं।हम वितरण के दौरान किसी भी उत्पाद क्षति के लिए जिम्मेदार होंगे.

6प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं युआन में भुगतान कर सकता हूँ?

एकः हम स्वीकार करते हैं टी / टी ((वायर ट्रांसफर), वेस्टर्न यूनियन, और पेपैल. कृपया सुनिश्चित करें कि हम प्राप्त कर सकते हैं एक ही राशि के रूप में चालान. और आप कर सकते हैं में पैसे का भुगतान करें युआन. कोई समस्या नहीं.

7प्रश्न: आपकी कंपनी के गुणवत्ता नियंत्रण के बारे में क्या?

A: ISO9001 का सख्ती से पालन करें; IQC, OQC, IPQC और QA हमारे गुणवत्ता विभाग का 10% हिस्सा हैं। CCD परीक्षण हमारी कंपनी के 99% उत्पाद अनुप्रयोगों पर लागू किया जाता है।

प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?

उत्तरः हमारे पास अपने सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारे आइटम हैं, इसलिए सूची में उनकी सभी कीमतें बनाना असंभव है,और कीमतें सामग्री की लागत और मात्रा के कारण हमेशा बदलती रहती हैं. और आप हमें आप की जरूरत है सभी वस्तुओं की एक सूची दे सकते हैं; हम ध्यान से एक एक करके पुष्टि करेंगे और आप एक विनिर्देश और मूल्य सूची दे

प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?

एकः हाँ. हम अनुकूलित किया है

अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है; हम पैकिंग पर अपना लोगो या अन्य जानकारी डाल सकते हैं।बस यह कहना है कि यह कुछ अतिरिक्त लागत का कारण होगा.

प्रश्न: आपके पास क्या प्रमाण पत्र हैं?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, आदि
