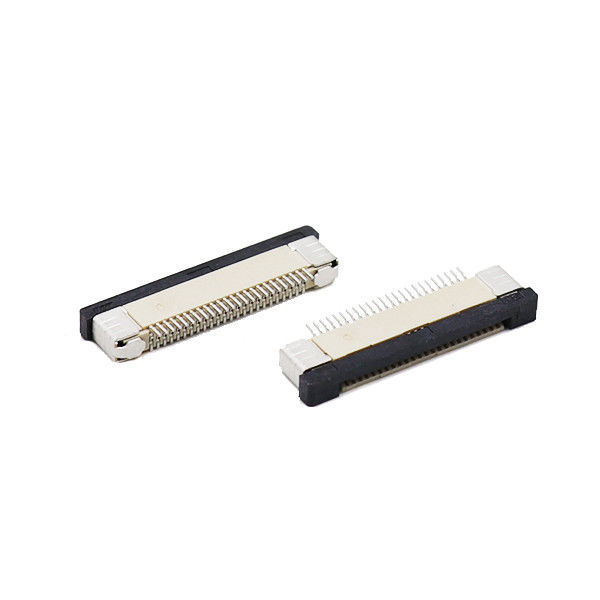

40 पिन एफपीसी कनेक्टर 0.5 एमएम पिच एच2.0/2.5/3.0 मिमी एसएमटी फ्लैट फ्लेक्स केबल कनेक्टर

40 पिन एफपीसी कनेक्टर 0.5 एमएम पिच एच2.0/2.5/3.0 मिमी एसएमटी फ्लैट फ्लेक्स केबल कनेक्टर

Name: 40 पिन एफपीसी कनेक्टर 0.5 एमएम पिच एच2.0/2.5/3.0 मिमी एसएमटी फ्लैट फ्लेक्स केबल कनेक्टर
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: एफपीसी**-टी1टी1-00**-सी
Price: 4.01 USD
Availability: InStock

40 पिन एफपीसी कनेक्टर 0.5 मिमी पिच

श्रीमती एफपीसी कनेक्टर 0.5 मिमी पिच

2.0 मिमी फ्लैट फ्लेक्स केबल कनेक्टर

उत्पत्ति के प्लेस:

ग्वांगडोंग, चीन

ब्रांड नाम:

XTKCONN

प्रमाणन:

CE,SGS,ROHS,ISO9001

मॉडल संख्या:

एफपीसी**-टी1टी1-00**-सी

हमसे संपर्क करें

बोली मांगें

40 पिन एफपीसी कनेक्टर 0.5 एमएम पिच एच2.0/2.5/3.0 मिमी एसएमटी फ्लैट फ्लेक्स केबल कनेक्टर

उत्पाद विवरण

भुगतान की शर्तें:

0.5 मिमी

ऊंचाई:

2.0

सामग्री:

एलसीपी

चढ़ाना:

टिन चढ़ाया हुआ

टर्मिनल सामग्री:

पीतल

प्रकार:

ताला

प्रमुखता देना:

40 पिन एफपीसी कनेक्टर 0.5 मिमी पिच

श्रीमती एफपीसी कनेक्टर 0.5 मिमी पिच

2.0 मिमी फ्लैट फ्लेक्स केबल कनेक्टर

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा

500 पीसी

मूल्य

Negotiable price

पैकेजिंग विवरण

वैक्यूम पैकेज, गत्ते का डिब्बा में बक्से

प्रसव के समय

5-7 दिन

भुगतान शर्तें

एल/सी, टी/टी, पायल

आपूर्ति की क्षमता

4KK पीसी

संबंधित उत्पाद

एफपीसी/एफएफसी कनेक्टर 4.65 मिमी ऊंचाई 0.5 मिमी पिच 0.8 ए 200 वी एसी/डीसी -40C ~ 80C पीसीबी कनेक्टर

सबसे अच्छी कीमत पाएं

0.5mm FPC कनेक्टर 5.4H FFC वायर कनेक्टर्स टच स्क्रीन के लिए फ्लैट केबल

सबसे अच्छी कीमत पाएं

2.2 एच फ्लिप कवर बटरफ्लाई लॉक फ्लैट फ्लेक्सिबल केबल सॉकेट पीसीबी 0.5 मिमी पिच 2.2 एच एफएफसी/एफपीसी कनेक्टर

सबसे अच्छी कीमत पाएं

0.5 मिमी पिच 60-पिन वर्टिकल पॉजिटिव फुट 5.2H क्लैमशेल बकल फ्लैट कनेक्टर केबल सॉकेट FPC FFC केबल PCB कनेक्टर्स

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

अब संपर्क करें

उत्पाद वर्णन

FFC/FPC कनेक्टर 0.5mm स्पेसिंग FPC H=2.0 2.5 3.0 स्लाइडर सीरीज़ SMT

उत्पाद की मुख्य बातें

0.5 मिमी फाइन पिच, 40-पोजीशन, SMT सरफेस-माउंट, 3 स्टैकिंग ऊंचाई विकल्प: 2.0 मिमी / 2.5 मिमी / 3.0 मिमी, एक पार्ट फैमिली कई एनक्लोजर ऊंचाई आवश्यकताओं को कवर करती है
ZIF फ्लिप-लॉक एक्चुएटर डिज़ाइन, कम इंसर्शन फोर्स, FPC की अपूर्ण सीटिंग और फील्ड इंटरमिटेंट विफलता को रोकने के लिए स्पष्ट क्लिक फीडबैक
फॉस्फर-ब्रॉन्ज़ टर्मिनल सेलेक्टिव गोल्ड प्लेटिंग के साथ, LVDS, MIPI-DSI, RGB पैरेलल डिस्प्ले सिग्नल ट्रांसमिशन के लिए स्थिर संपर्क प्रदर्शन
उच्च-तापमान LCP हाउसिंग, लीड-फ्री रिफ्लो सोल्डरिंग के साथ पूरी तरह से संगत; हाई-स्पीड SMT मास प्रोडक्शन के लिए एम्बोस्ड टेप-ऑन-रील पैकेजिंग
टॉप-कॉन्टैक्ट / बॉटम-कॉन्टैक्ट वैकल्पिक; स्टैंडर्ड 0.3 मिमी-थिकनेस FPC / FFC फ्लैट फ्लेक्सिबल केबल का समर्थन करता है।
RoHS-2.0 और REACH कंप्लायंट; सख्त बैच-टू-बैच कंसिस्टेंसी, सैंपल सपोर्ट, OEM प्रोजेक्ट्स के लिए कस्टम मॉडिफिकेशन उपलब्ध

विवरण

पिच	0.5 मिमी
ऊंचाई	2.0 मिमी	4-60 पिन उपलब्ध
	3.0 मिमी	36-40-45-50-54-55-60 पिन उपलब्ध
माउंटिंग टाइप	SMT/ZIF
संपर्क स्थान	एक तरफ़ा संपर्क
प्रकार	स्लाइड लॉक
वर्तमान रेटिंग	0.5A/पिन मैक्स
वोल्टेज रेटिंग	50V AC/DC MAX
सहने वालावोल्टेज250V AC, 1मिनट	कवर सामग्री
LCP UL94V-0 काला	हाउसिंग
LCP UL94V-0 नेचुरल	टर्मिनल/संपर्क
कॉपर अलॉयप्लेटिंग	टिन-प्लेटिंग / गोल्ड-प्लेटिंग
ऑपरेशन तापमान	-40°C से +85°C
लीड टाइम	7-10 कार्य दिवस
विशिष्ट अनुप्रयोग	डिस्प्ले और टच डिवाइस

: TFT-LCD, OLED स्क्रीन मॉड्यूल, टच कंट्रोलर, इंडस्ट्रियल ह्यूमन-मशीन इंटरफ़ेस पैनल, POS टर्मिनल

एम्बेडेड और कंज्यूमर इलेक्ट्रॉनिक्स: सिंगल-बोर्ड कंप्यूटर, हैंडहेल्ड डिवाइस, पोर्टेबल इंस्ट्रूमेंट, प्रिंटर, स्मार्ट होम कंट्रोल पैनल
इंडस्ट्रियल कंट्रोल इक्विपमेंट: इंडस्ट्रियल सेंसर, डेटा एक्विजिशन मॉड्यूल, फैक्ट्री ऑटोमेशन सहायक यूनिट, सर्विलांस कैमरा इंटरनल डिस्प्ले इंटरफेस
मेडिकल इलेक्ट्रॉनिक डिवाइस: पेशेंट मॉनिटरिंग इक्विपमेंट, डायग्नोस्टिक सहायक मॉड्यूल (नॉन-इम्प्लांट), पोर्टेबल मेडिकल इंस्ट्रूमेंट इंटरनल फ्लेक्स इंटरकनेक्शन
IOT और पेरिफेरल हार्डवेयर: गेटवे एक्सेसरीज़, स्मार्ट वियरेबल एक्सेसरीज़, टेस्ट-एंड-मेजरमेंट इक्विपमेंट इंटरनल सिग्नल कनेक्शन
अक्सर पूछे जाने वाले प्रश्नQ1: क्या मैं एक ही पीसीबी पर H2.0 / H2.5 / H3.0 पार्ट्स को सीधे स्वैप कर सकता हूँ?

A: हाँ। यह उत्पाद परिवार एक एकीकृत SMT पैड लेआउट अपनाता है। आप केवल पार्ट नंबर बदलकर स्टैकिंग ऊंचाई बदल सकते हैं; पीसीबी बदलने की आवश्यकता नहीं है। लेकिन फिजिकल हाउसिंग ऊंचाई अलग होती है, मैकेनिकल हाउसिंग क्लीयरेंस से मेल खाना चाहिए।

Q2: यदि FPC अपूर्ण रूप से डाला गया तो क्या होगा?

A: जब FPC अपनी जगह पर नहीं बैठा होता है तो फ्लिप-लॉक एक्चुएटर पूरी तरह से बंद नहीं हो सकता है। यदि आंशिक-इंसर्शन स्थिति में जबरन बंद किया जाता है, तो इंटरमिटेंट सिग्नल या ओपन-सर्किट विफलता होगी। एक्चुएटर को लॉक करते समय हमेशा एक स्पष्ट "क्लिक" ध्वनि की पुष्टि करें।

Q3: क्या मैं रीवर्क के लिए मैनुअल सोल्डरिंग आयरन का उपयोग कर सकता हूँ?

A: मैनुअल आयरन सीमित मरम्मत के लिए अनुमत है। आयरन तापमान ≤350°C रखें, प्रति पिन सोल्डरिंग समय ≤3 सेकंड। कभी भी गर्म आयरन टिप को LCP प्लास्टिक हाउसिंग से न छुएं, हाउसिंग पिघलने से कनेक्टर को स्थायी नुकसान होगा। प्रति कनेक्टर अधिकतम अनुमत रीवर्क समय: 2 बार।

Q4: इस कनेक्टर से मेल खाने के लिए मुझे कौन सी FPC / FFC केबल खरीदनी चाहिए?

A: स्टैंडर्ड: 0.5 मिमी पिच, 40 सर्किट, 0.30 मिमी कुल मोटाई। पुष्टि करें कि आपको FPC के इंसर्शन एंड पर स्टिफ़नर रीइन्फोर्समेंट की आवश्यकता है या नहीं।

Q5: क्या यह कनेक्टर हाई-स्पीड MIPI / LVDS सिग्नल का समर्थन करता है?

A: यह सामान्य डिस्प्ले-इंटरफ़ेस सिग्नल ट्रांसमिशन का समर्थन करता है। हाई-स्पीड डिफरेंशियल सिग्नल के लिए, समग्र सिस्टम प्रदर्शन FPC इंपीडेंस कंट्रोल, पीसीबी ट्रेस डिज़ाइन और ग्राउंड लेआउट पर निर्भर करता है। हम आपके FPC सप्लायर के साथ संयुक्त सत्यापन का सुझाव देते हैं।

Q6: रील-पैक्ड कनेक्टर के लिए शेल्फ-लाइफ क्या है?

A: मूल सील पैकेजिंग के तहत, भंडारण ≤40°C / ≤70% RH, शेल्फ-लाइफ 6 महीने है। रील खोलने के बाद, टर्मिनल ऑक्सीकरण से बचने के लिए सामान्य वर्कशॉप वातावरण में 72 घंटों के भीतर SMT असेंबली पूरी करें।

Q7: क्या आप Altium / KiCad पीसीबी फुटप्रिंट फ़ाइलें और डेटाशीट प्रदान कर सकते हैं?

A: हाँ। इंजीनियरिंग मूल्यांकन के लिए आधिकारिक डेटाशीट, 3D STEP मॉडल और पीसीबी फुटप्रिंट लाइब्रेरी का अनुरोध करने के लिए हमारी बिक्री टीम से संपर्क करें।

Q8: क्या मुझे मास ऑर्डर से पहले छोटी मात्रा के सैंपल मिल सकते हैं?

A: डिज़ाइन सत्यापन के लिए सैंपल सेवा उपलब्ध है। स्टैंडर्ड-स्पेसिफिकेशन सैंपल जल्दी शिप होते हैं; कस्टमाइज़्ड वेरिएंट के लिए टूलिंग लीड-टाइम कोटेशन की आवश्यकता होती है।
