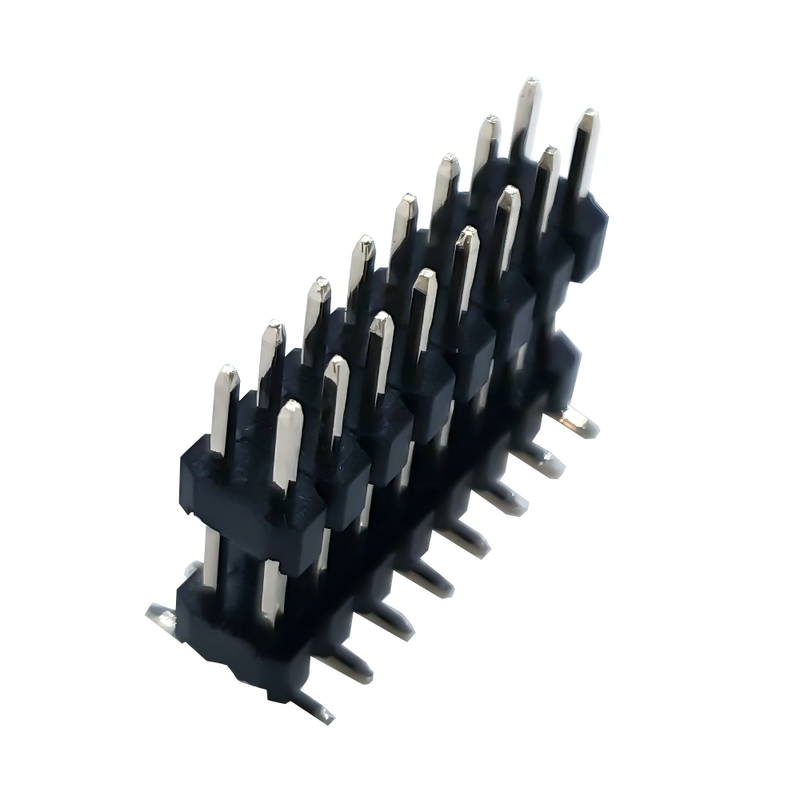

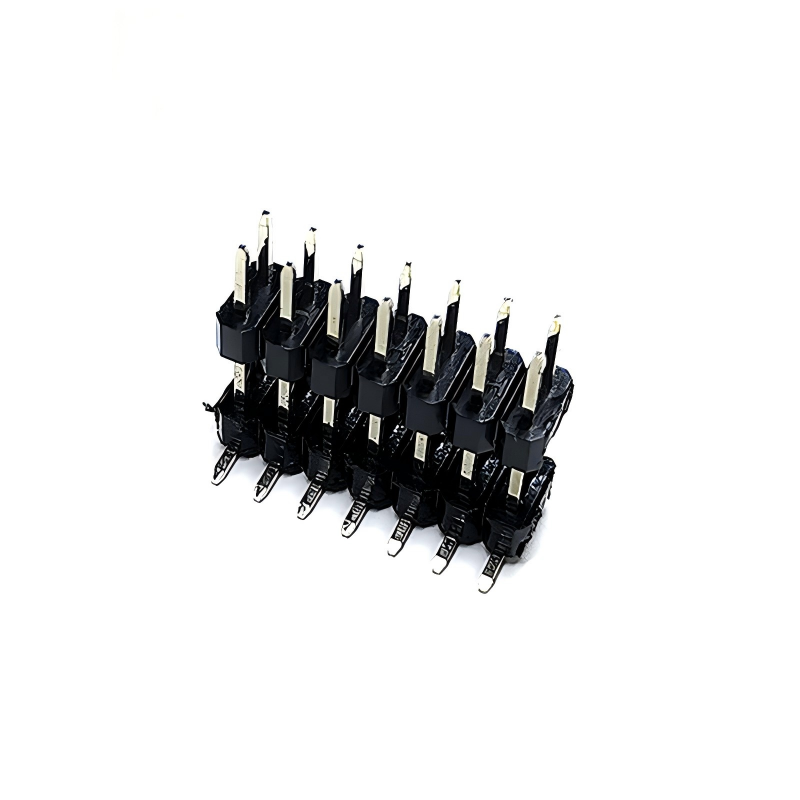

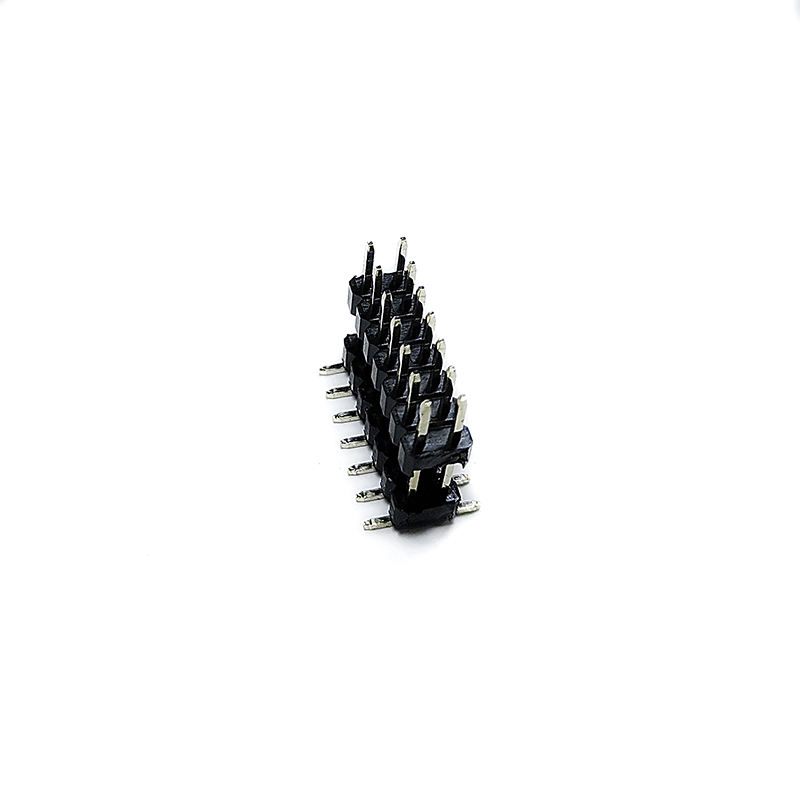

2.54 मिमी (0.1") डबल रो रेट मेन पिन हेडर ️ एसएमटी प्रकार (वर्टिकल सरफेस-माउंट), गिल-विंग टेल्स, ब्रास स्क्वायर पिन, PA6T/LCP UL94 V-0, हाई डेंसिटी पीसीबी के लिए

उत्पाद का वर्णन

अवलोकन

2.54 मिमी डबल रो रेट मैल पिन हेडर ′′ एसएमटी टाइप क्लासिक 0.1" पिन स्ट्रिप का सतह-माउंट विकास हैः पीतल के वर्ग पिन Ø0.64 मिमी एक काले PA6T UL94 V-0 इन्सुलेटर में दबाए जाते हैं,पीसीबी के ऊपरी हिस्से पर फिर से बहने वाली गिलहरी के पंखों वाली एसएमडी पूंछों के साथ 180° का ऊर्ध्वाधर उन्मुखीकरण, कोई लहर मिलाप नहीं है. यह अलग होने वाली दो पंक्ति वाली छड़ी के रूप में आपूर्ति की जाती है (2 × 20 = डेव-बोर्ड / जीपीआईओ के लिए 40 पिन डिफ़ॉल्ट; औद्योगिक नियंत्रक के लिए 2 × 40), हर 2.54 मिमी में स्न्याप करने योग्य।

सामग्री

• इन्सुलेटर: पीबीटी ब्लैक UL94 V-0; PA6T विकल्प 260°C पर लीड मुक्त तरंग के लिए; नायलॉन 6T/GWT विकल्प 750°C पर

• पिन: पीतल C2680 Ø0.64 मिमी वर्ग; > 500 चक्र के लिए फॉस्फर कांस्य C5210 विकल्प (Amphenol Quickie PB का उपयोग करता है)

• प्लैटिंग: 5.84 मिमी के मैट जोन पर 50μm पर 0.05μm का गोल्ड फ्लैश; 3.0 मिमी की पूंछ पर मैट टिन 2μ3μm; 500pcs MOQ पर चयनात्मक 30μ" (0.76μm) गोल्ड विकल्प

• प्लास्टिक विकल्प: एकल-प्लास्टिक 2.5 मिमी ऊंचाई / डबल-प्लास्टिक प्रबलित (विरोधी झुकने)

अनुप्रयोग उद्योग

• आईपी कैमरा मॉड्यूल2×20 सेंसर बोर्ड से मेनबोर्ड फ्लेक्स एडाप्टर पर सीधा हेडर, 2×5 आईआर-एलईडी ड्राइवर सब-बोर्ड पर

• डीवीआर/एनवीआर मेनबोर्डGPIO / अलार्म-इन / RS485 / ऑडियो के लिए 2×40 दो पंक्ति बैकप्लेन हेडर

• पीओई इंजेक्टर/स्विच2×5 पावर+डेटा हेडर, अटारी/वायरिंग-कपड़े में सोने-फ्लैश एंटी-ऑक्सीडेशन

• पहुँच नियंत्रण पाठक2×5 / 2×10 विगैंड के लिए + एलईडी + बज़र

• स्मार्ट डोर स्टेशन/वीडियो इंटरकॉममुख्य एमसीयू के लिए 2×20 मेज़ानिन

• यातायात/एएनपीआर कैमरा2×40 औद्योगिक बैकप्लेन, व्यापक तापमान -40~+105°C

• सुरक्षा सेंसर हबपीआईआर/धुआं/ग्लास-ब्रेक एग्रीगेटर बोर्ड

अनुकूलन विकल्प

• गिनतीः 2×2 / 2×5 / 2×10 /2×20/ 2×40 (विघटन)

• पूंछः 3.0 मिमी (डिफ़ॉल्ट) / 6.0 मिमी (6T) / 10.8 मिमी कुल (कॉनफ्लाई क्लोन) / 8.5 / 11.96 मिमी

• प्लास्टिकः एकल 2.5 मिमी / डबल 4.3 मिमी / 8.5 मिमी ऊंचा

• इन्सुलेटर: पीबीटी+30%जीएफ काला (डिफ़ॉल्ट) / पीए6टी / नायलॉन 6टी / रंग

• आवरणः सोने की चमक /30μ" चुनिंदा/ पूर्ण टिन / डुप्लेक्स

• पिनः पीतल (डिफ़ॉल्ट) / फॉस्फर कांस्य

• अभिविन्यासः सीधा/सही कोण

• पैकेजिंगः पीई बैग/ट्यूब/ट्रे

चरण कस्टम प्रक्रिया

1. आवश्यकता संग्रह → 2. तकनीकी मूल्यांकन और उद्धरण → 3. 3 डी ड्राइंग समीक्षा और पुष्टि → 4. मोल्ड / टूलींग और प्रोटोटाइप → 5. नमूना परीक्षण (संपर्क आर, प्रतिधारण, पुनः प्रवाह) और अनुमोदन → 6.बड़े पैमाने पर उत्पादन → 7अंतिम क्यूसी और शिपमेंट।

हमारी सेवा

नमूना उपलब्धता और नीति

नमूने हमारे ग्राहकों को उनके अनुरोध पर निः शुल्क भेजा जाना है, जब तक वे माल ढुलाई के लिए भुगतान करने के लिए तैयार हैं, या हम हमारे पक्ष से कुछ पुराने ग्राहकों के लिए माल ढुलाई का भुगतान कर सकते हैं के रूप में अच्छी तरह,या ग्राहक अग्रिम में माल ढुलाई का भुगतान कर सकता है, और हम अपने कूरियर के साथ नमूने भी भेज सकते हैं।

गारंटी/वारंटी/नियम और शर्तें

हम उत्पाद की गुणवत्ता की गारंटी प्रदान करते हैं।
15 दिन की शीघ्र डिलीवरी की गारंटी है।
भुगतान की शर्तों में टी/टी शामिल है, लेकिन यह बातचीत के अधीन है, जैसे एल/सी, पेपैल, वेस्टर्न यूनियन, और अधिक।

बिक्री के बाद सेवा

हमारे कार्यालयों और मुख्यालय के नेटवर्क के माध्यम से उत्कृष्ट सेवा प्रदान की जाती है।
कृपया हमारे विपणन बिक्री विभाग से फोन या ई-मेल द्वारा संपर्क करें, या यदि सुविधाजनक हो, तो हमारे कार्यालय पर जाएं।
मैत्रीपूर्ण सेवा के अलावा, हम सबसे अधिक प्रतिस्पर्धी मूल्य और लचीला कार्यक्रम प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: आपका MOQ क्या है?

एकः हमारे MOQ आम तौर पर 1000 पीसी के लिए आता है, लेकिन हम परीक्षण के लिए छोटे आदेश मात्रा स्वीकार करते हैं।

प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?

एः हमारे कारखाने का दौरा करने के लिए आपका स्वागत है, और हम आपको हमारी पेशेवर उत्पादन प्रक्रिया दिखाएंगे, और उम्मीद है कि हम आपके साथ दीर्घकालिक सहयोग कर सकते हैं।

प्रश्नः आपका नमूना समय क्या है? आपका वितरण समय क्या है?

एकः नमूने के लिए 7 दिन, और बड़े पैमाने पर उत्पादन के लिए 15-20 दिन। यह मात्रा पर निर्भर करता है।

प्रश्न: मैं अपने माल का निरीक्षण कैसे करूं?

एकः आप कारखाने का दौरा करके निरीक्षण कर सकते हैं, या तीसरे पक्ष को निरीक्षण करने के लिए कह सकते हैं, या चित्र निरीक्षण द्वारा।

प्रश्न: मेरे देश में शिपिंग की लागत कितनी है?

A: माल ढुलाई कंपनी द्वारा आपके सकल वजन और CBM के आधार पर माल ढुलाई की जाएगी।

प्रश्न: मुझे कैसे पता चलेगा कि आप मेरा ऑर्डर भेजते हैं या नहीं?

A: ट्रैकिंग नंबर ((DHL, UPS, FedEx, TNT, EMS, आदि), Air Waybill, या B/L by Sea आपके माल के बाहर भेजने के तुरंत बाद आपको भेज दिया जाएगा। हम डिलीवरी का भी पालन करते हैं और आपको सूचित रखते हैं।सहायक सेवा प्रदान की जाती हैहम आपके द्वारा बेचे जाने वाले सामान का समर्थन करते हैं।

प्रश्न: क्या मैं व्यक्तिगत/अनुकूलित उत्पाद बना सकता हूँ?

 उत्तर: ज़रूर, बस हमें अपना चित्र या नमूना भेजें।
