ब्रांड नाम:
XTKCONN
प्रमाणन:
CE,SGS,ROHS,ISO9001
मॉडल संख्या:
महिला शीर्षलेख

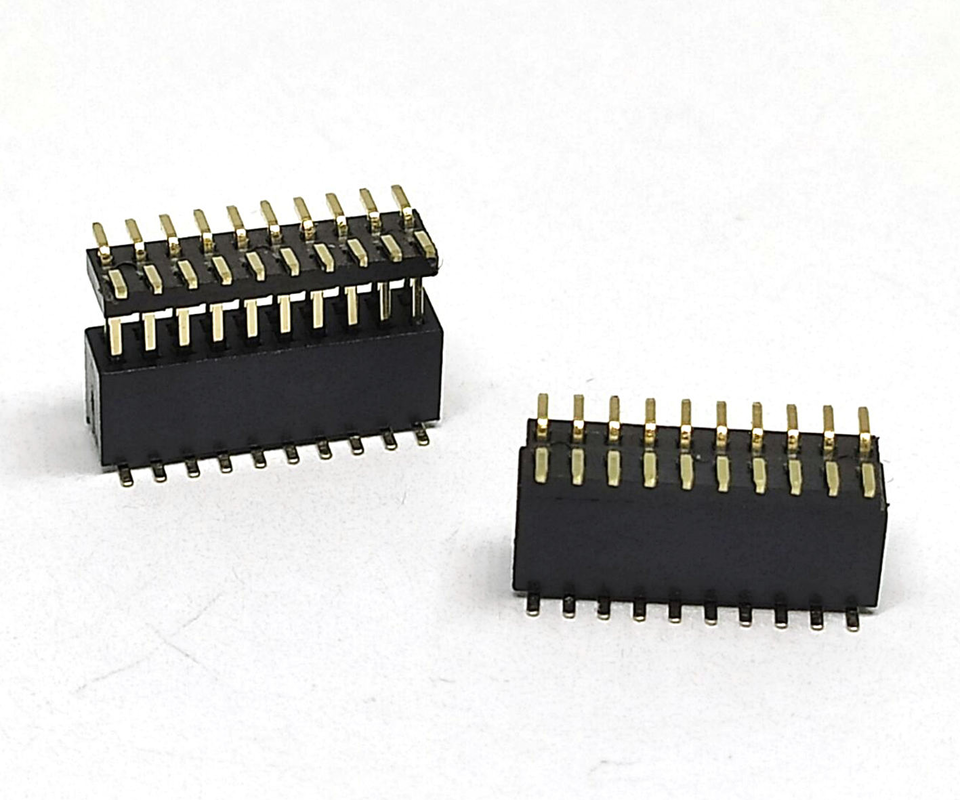

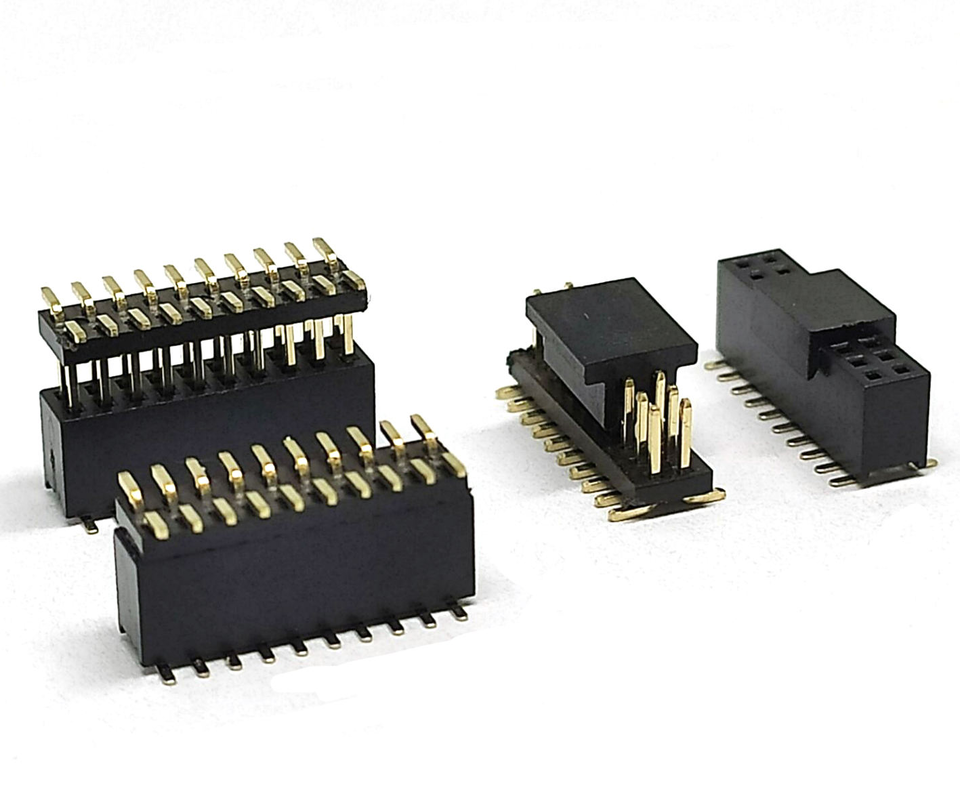

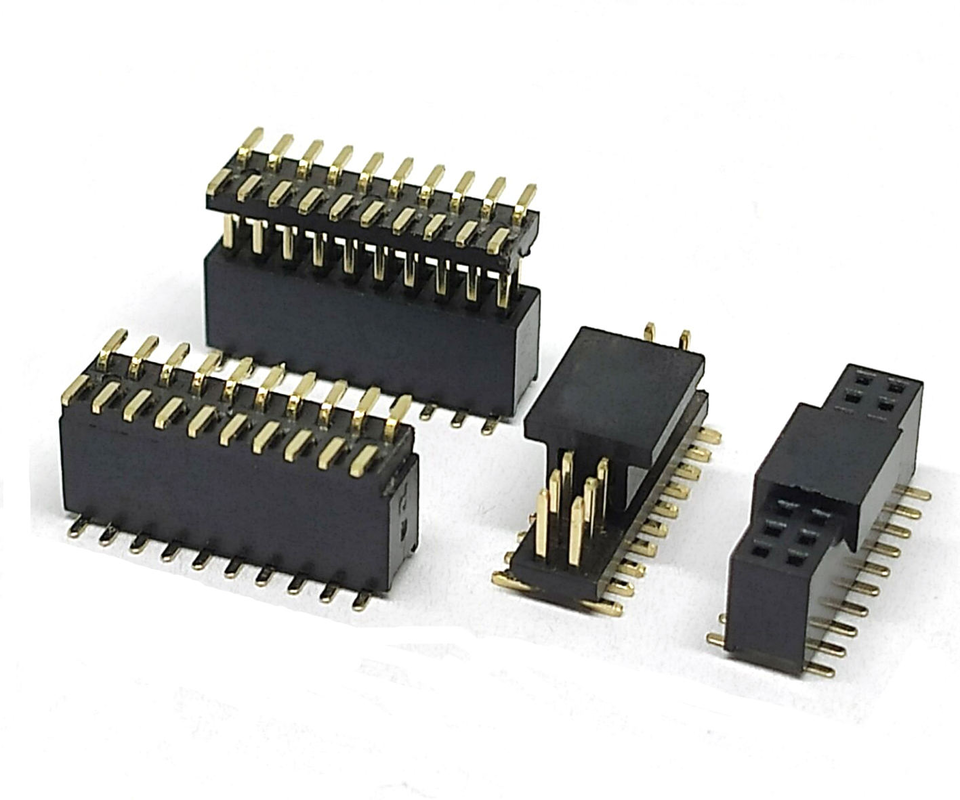

1.27 मिमी पिच 20 पिन फीमेल-मेल एसएमटी टाइप पीसीबी सॉकेट पिन हेडर
उत्पाद विवरण
| वस्तु | विनिर्देश |
|---|---|
| उत्पाद का नाम | 1.27 मिमी पिच 20 पिन एसएमटी पिन हेडर और पीसीबी सॉकेट (पुरुष / महिला) |
| पिच | 1.27 मिमी (0.050 इंच) |
| पिन गणना | 20 पिन |
| टर्मिनेशन प्रकार | एसएमटी / सरफेस-माउंट रिफ्लो सोल्डरिंग के लिए |
| व्यवस्था | सिंगल रो |
| रेटेड करंट | 1.0 ए प्रति संपर्क (उच्च परिवेश तापमान पर डीरेटिंग)इलेक्ट्रॉनिक... |
| रेटेड वोल्टेज | 125 वी एसी/डीसी |
| विदस्टैंड वोल्टेज | 500 वी एसी 1 मिनट के लिए |
| अधिकतम संपर्क प्रतिरोध | ≤ 20 मिमीΩ |
| न्यूनतम इन्सुलेशन प्रतिरोध | ≥ 1000 एमΩ डीसी 500 वी |
| मैचिंग साइकल | 500 बार न्यूनतम |
| कोपलेनरिटी | ≤ 0.10 मिमी एसएमटी टर्मिनल के लिए |
| ऑपरेटिंग तापमान | -40 ℃ ~ +105 ℃इलेक्ट्रॉनिक... |
| अनुपालन | आरओएचएस-2.0, रीच कंप्लायंट |
| पैकेजिंग | टेप और रील, ट्यूब, बल्क बैग (वैकल्पिक) |
हमारा 1.27 मिमी पिच 20-पिन एसएमटी पिन हेडर और सॉकेट (पुरुष-महिला मैचिंग जोड़ी) एक उच्च-घनत्व वाला सरफेस-माउंट बोर्ड-टू-बोर्ड इंटरकनेक्ट समाधान है, जिसे 0.050 इंच पिच कनेक्टर के रूप में भी जाना जाता है। रिफ्लो सोल्डरिंग के लिए डिज़ाइन किया गया, एसएमटी पिक-एंड-प्लेस स्वचालित असेंबली के साथ पूरी तरह से संगत। यह 20-स्थिति वाला डुअल-पेयर सेट कॉम्पैक्ट फुटप्रिंट, स्थिर सिग्नल ट्रांसमिशन और सुसंगत यांत्रिक प्रदर्शन प्रदान करता है, जो अंतरिक्ष-सीमित पीसीबी स्टैकिंग और मॉड्यूलर इलेक्ट्रॉनिक सिस्टम के लिए व्यापक रूप से अपनाया जाता है। आपसी मैचिंग के लिए पुरुष पिन हेडर और महिला सॉकेट में उपलब्ध; OEM और ODM परियोजनाओं के लिए कस्टम पिन गणना, प्लेटिंग, ध्रुवीकरण और टेप-एंड-रील पैकेजिंग का समर्थन किया जाता है।
सामग्री विवरण
| घटक | सामग्री और प्लेटिंग |
|---|---|
| इन्सुलेटर हाउसिंग | एलसीपी / पीए6टी उच्च-तापमान प्लास्टिक, यूएल94 वी-0 फ्लेम रिटार्डेंट, काला रंग, रिफ्लो थर्मल शॉक के प्रतिरोधी |
| संपर्क आधार सामग्री | फॉस्फर ब्रॉन्ज / पीतल, उच्च लोच, बार-बार मैचिंग के लिए एंटी-फटीग |
| मैचिंग क्षेत्र प्लेटिंग | निकेल पर गोल्ड फ्लैश (0.03-0.1μm गोल्ड); कम लागत वाले वैकल्पिक विकल्प के रूप में मैट टिन प्लेटिंग इलेक्ट्रॉनिक... |
| एसएमटी सोल्डर टेल | निकेल पर टिन, रिफ्लो सोल्डरिंग के लिए उत्कृष्ट वेटेबिलिटी |
अनुकूलन विकल्प
पिन गणना: मानक 20P के अलावा 2-50 पिन उपलब्ध हैं
प्लेटिंग: गोल्ड फ्लैश / हार्ड गोल्ड/मैट टिन
विशेषता: ध्रुवीकरण कुंजी, लोकेटिंग पेग जोड़ें
पैकेजिंग: आपके एसएमटी फीडर के लिए रील आयाम समायोजित करें
उच्च तापमान आवश्यकताओं के लिए हाउसिंग सामग्री अपग्रेड
अनुप्रयोग उद्योग और विशिष्ट अंतिम-उत्पाद
कॉम्पैक्ट पीसीबी-टू-बोर्ड कनेक्शन के लिए उपयुक्त जहां थ्रू-होल कनेक्टर बहुत अधिक बोर्ड स्थान लेते हैं।
औद्योगिक नियंत्रण और स्वचालन: छोटे पीएलसी मॉड्यूल, सेंसर इंटरफ़ेस बोर्ड, डेटा अधिग्रहण कार्ड, फील्ड-बस सब-बोर्ड
आईओटी और एज स्मार्ट हार्डवेयर: बीएलई/लोरा/वाई-फाई रेडियो मॉड्यूल, गेटवे आंतरिक इंटर-बोर्ड कनेक्शन, स्मार्ट सेंसर नोड्स
चिकित्सा इलेक्ट्रॉनिक उपकरण: पोर्टेबल डायग्नोस्टिक उपकरण, रोगी निगरानी सहायक मॉड्यूल (आरओएचएस कंप्लायंट सामग्री)
उपभोक्ता मिनी-उपकरण: हैंडहेल्ड डिवाइस, पहनने योग्य मॉड्यूल, मिनी डेवलपमेंट बोर्ड, जेटीएजी / आईएसपी डीबग इंटरफ़ेस कनेक्टर।
नई ऊर्जा और परीक्षण उपकरण: बैटरी प्रबंधन सहायक बोर्ड, परीक्षण फिक्स्चर आंतरिक इंटरकनेक्ट, कॉम्पैक्ट पावर कंट्रोल सब-मॉड्यूल
