पिच 1.0 मिमी 2x50-पिन प्रेस-फिट हेडर डबल पंक्ति सीधी पिन हेडर 1 मिमी पिच बोर्ड रिक्त स्थान डबल प्लास्टिक पिन हेडर कनेक्टर

उत्पाद का वर्णन

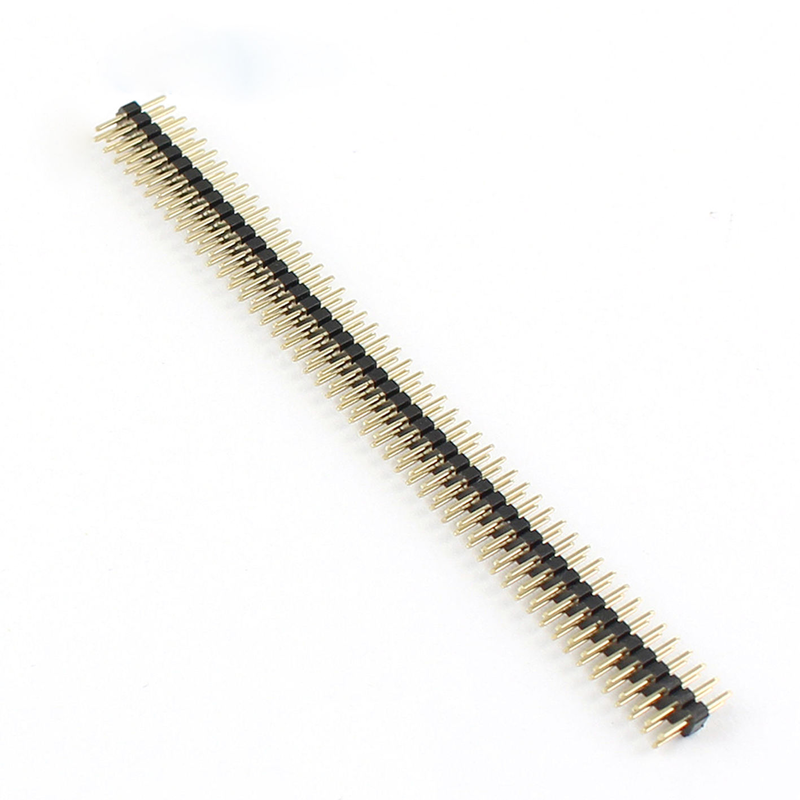

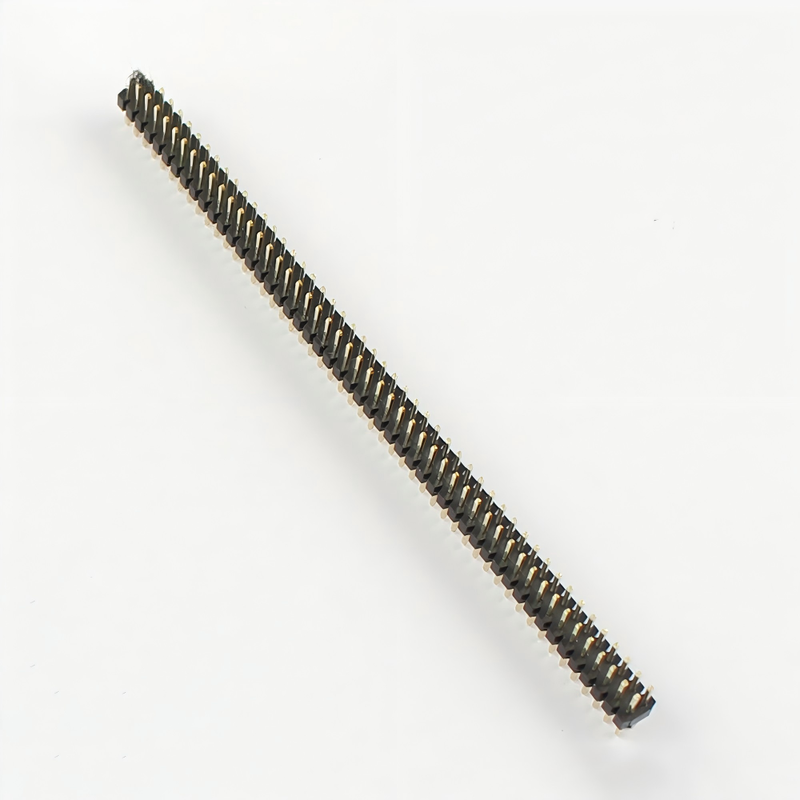

1.0 मिमी पिच 2×50 पिन प्रेस-फिट हेडर

उच्च घनत्व वाले पीसीबी इंटरकनेक्शन के लिए डबल-रॉएड राइट पुरुष पिन हेडर

1.0 मिमी पिच 2×50 पिन प्रेस-फिट हेडर एक कॉम्पैक्ट, डबल-पंक्ति नर पिन हेडर है जिसे उच्च घनत्व वाले पीसीबी इंटरकनेक्शन के लिए डिज़ाइन किया गया है जहां बोर्ड स्थान सीमित है और 100-स्थिति इंटरफ़ेस की आवश्यकता होती है।

1.00 मिमी के पिच, 2×50-पिन कॉन्फ़िगरेशन और सीधे ऊर्ध्वाधर लेआउट के साथ, यह हेडर बोर्ड-टू-बोर्ड और पीसीबी इंटरकनेक्शन डिजाइनों के लिए एक घनी संपर्क व्यवस्था प्रदान करता है।प्रेस-फिट कॉन्फ़िगरेशन को उन अनुप्रयोगों के लिए निर्दिष्ट किया जा सकता है जहां एक सोल्डर-मुक्त पीसीबी असेंबली प्रक्रिया को प्राथमिकता दी जाती है, पीसीबी छेद डिजाइन और प्रेस-फिट संपर्क आवश्यकताओं के अधीन।

पारंपरिक 2.54 मिमी पिच हेडर की तुलना में, 1.00 मिमी पिच काफी निकट संपर्क दूरी की अनुमति देता है, इस प्रकार के कनेक्टर को कॉम्पैक्ट इलेक्ट्रॉनिक असेंबली, नियंत्रण बोर्डों के लिए उपयुक्त बनाता है,संचार उपकरण और अन्य अंतरिक्ष-प्रतिबंधित पीसीबी डिजाइन। 1.00 मिमी पिच प्रारूप का उपयोग उच्च घनत्व वाले मेज़ानिन और पीसीबी इंटरकनेक्ट अनुप्रयोगों में भी व्यापक रूप से किया जाता है।

सामग्री

• इन्सुलेटर: पीबीटी (कॉनफ्लाई DS1021, TXGA FPH254F1, CJT) काला UL94 V-0; 260°C पर लीड मुक्त तरंग के लिए PA6T विकल्प (ICKEY 6T); नायलॉन 6T/GWT 750°C विकल्प

• पिनः पीतल C2680 Ø0.64mm वर्ग (ICKEY CJT ड्राइंग 0.64 SQ की पुष्टि करता है); >500 चक्र के लिए फॉस्फर कांस्य C5210 विकल्प (Amphenol Quickie PB का उपयोग करता है)

• चढ़ानाः 5.84 मिमी मैट जोन पर 50μm पर 0.05μm सोने की चमक; 3.0 मिमी पूंछ पर मैट टिन 2 ¢ 3μm; 500pc MOQ पर चयनात्मक 30μm (0.76μm) सोने का विकल्प (कॉनफ्लाई "全金 Type33" वर्ग)

• प्लास्टिक विकल्पः एकल-प्लास्टिक 2.5 मिमी ऊंचाई / डबल-प्लास्टिक प्रबलित (विरोधी झुकने)

आवेदन

औद्योगिक स्वचालन

कॉम्पैक्ट कंट्रोल बोर्ड, पीएलसी से संबंधित मॉड्यूल, औद्योगिक नियंत्रक और इलेक्ट्रॉनिक इंटरफेस बोर्डों के लिए उपयुक्त जहां कई पीसीबी संकेतों को आपस में जोड़ने की आवश्यकता होती है।

संचार उपकरण

1.00 मिमी पिच और 100 पोजीशन कॉन्फ़िगरेशन कॉम्पैक्ट कम्युनिकेशन मॉड्यूल और उच्च घनत्व वाले इंटरफेस बोर्ड के लिए उपयुक्त हैं।

एम्बेडेड कंप्यूटिंग और कंप्यूटर हार्डवेयर

संभावित अनुप्रयोगों में एम्बेडेड कंप्यूटिंग बोर्ड, प्रोसेसर से संबंधित मॉड्यूल, इंटरफ़ेस कार्ड और कॉम्पैक्ट कंप्यूटिंग सिस्टम शामिल हैं।

उपभोक्ता इलेक्ट्रॉनिक्स

छोटा पिच अंतरिक्ष-प्रतिबंधित इलेक्ट्रॉनिक असेंबली के लिए उपयुक्त है जहां पारंपरिक 2.54 मिमी हेडर बहुत अधिक पीसीबी क्षेत्र पर कब्जा करते हैं।

परीक्षण और माप उपकरण

उच्च पिन संख्या आवश्यक विद्युत और यांत्रिक विनिर्देशों के अधीन माप और उपकरण उपकरण में बहु-संकेत पीसीबी इंटरफेस का समर्थन कर सकती है।

ऑटोमोबाइल इलेक्ट्रॉनिक्स

कनेक्टर प्रारूप को ऑटोमोटिव इलेक्ट्रॉनिक मॉड्यूल के लिए विचार किया जा सकता है जहां उच्च घनत्व पीसीबी इंटरकनेक्शन की आवश्यकता होती है।ग्राहकों को आवश्यक तापमान की पुष्टि करनी चाहिए, कंपन, प्लैटिंग, प्रतिधारण, और डिजाइन अनुमोदन से पहले लागू ऑटोमोटिव मानक।

अनुकूलन विकल्प

• गिनतीः 2×2 / 2×5 / 2×10 /2×20/ 2×40 (विघटन)

• पूंछः 3.0 मिमी (डिफ़ॉल्ट) / 6.0 मिमी (6T) / 10.8 मिमी कुल (कॉनफ्लाई क्लोन) / 8.5 / 11.96 मिमी

• प्लास्टिकः एकल 2.5 मिमी / डबल 4.3 मिमी / 8.5 मिमी ऊंचा

• इन्सुलेटर: पीबीटी+30%जीएफ काला (डिफ़ॉल्ट) / पीए6टी / नायलॉन 6टी / रंग

• आवरणः सोने की चमक /30μ" चुनिंदा/ पूर्ण टिन / डुप्लेक्स

• पिनः पीतल (डिफ़ॉल्ट) / फॉस्फर कांस्य

• अभिविन्यासः सीधा/सही कोण

• पैकेजिंगः पीई बैग/ट्यूब/ट्रे

चरण कस्टम प्रक्रिया

1. आवश्यकता संग्रह → 2. तकनीकी मूल्यांकन और उद्धरण → 3. 3 डी ड्राइंग समीक्षा और पुष्टि → 4. मोल्ड / टूलींग और प्रोटोटाइप → 5. नमूना परीक्षण (संपर्क आर, प्रतिधारण, पुनः प्रवाह) और अनुमोदन → 6.बड़े पैमाने पर उत्पादन → 7अंतिम क्यूसी और शिपमेंट।

हमारी सेवा

नमूना उपलब्धता और नीति

नमूने हमारे ग्राहकों को उनके अनुरोध पर निः शुल्क भेजा जाना है, जब तक वे माल ढुलाई के लिए भुगतान करने के लिए तैयार हैं, या हम हमारे पक्ष से कुछ पुराने ग्राहकों के लिए माल ढुलाई का भुगतान कर सकते हैं के रूप में अच्छी तरह,या ग्राहक अग्रिम में माल ढुलाई का भुगतान कर सकता है, और हम अपने कूरियर के साथ नमूने भी भेज सकते हैं।

गारंटी/वारंटी/नियम और शर्तें

हम उत्पाद की गुणवत्ता की गारंटी प्रदान करते हैं।
15 दिन की शीघ्र डिलीवरी की गारंटी है।
भुगतान की शर्तों में टी/टी शामिल है, लेकिन यह बातचीत के अधीन है, जैसे एल/सी, पेपैल, वेस्टर्न यूनियन, और अधिक।

बिक्री के बाद सेवा

हमारे कार्यालयों और मुख्यालय के नेटवर्क के माध्यम से उत्कृष्ट सेवा प्रदान की जाती है।
कृपया हमारे विपणन बिक्री विभाग से फोन या ई-मेल द्वारा संपर्क करें, या यदि सुविधाजनक हो, तो हमारे कार्यालय पर जाएं।
मैत्रीपूर्ण सेवा के अलावा, हम सबसे अधिक प्रतिस्पर्धी मूल्य और लचीला कार्यक्रम प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: आपका MOQ क्या है?

एकः हमारे MOQ आम तौर पर 1000 पीसी के लिए आता है, लेकिन हम परीक्षण के लिए छोटे आदेश मात्रा स्वीकार करते हैं।

प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?

एः हमारे कारखाने का दौरा करने के लिए आपका स्वागत है, और हम आपको हमारी पेशेवर उत्पादन प्रक्रिया दिखाएंगे, और उम्मीद है कि हम आपके साथ दीर्घकालिक सहयोग कर सकते हैं।

प्रश्नः आपका नमूना समय क्या है? आपका वितरण समय क्या है?

एकः नमूने के लिए 7 दिन, और बड़े पैमाने पर उत्पादन के लिए 15-20 दिन। यह मात्रा पर निर्भर करता है।

प्रश्न: मैं अपने माल का निरीक्षण कैसे करूं?

एकः आप कारखाने का दौरा करके निरीक्षण कर सकते हैं, या तीसरे पक्ष को निरीक्षण करने के लिए कह सकते हैं, या चित्र निरीक्षण द्वारा।

प्रश्न: मेरे देश में शिपिंग की लागत कितनी है?

A: माल ढुलाई कंपनी द्वारा आपके सकल वजन और CBM के आधार पर माल ढुलाई की जाएगी।

प्रश्न: मुझे कैसे पता चलेगा कि आप मेरा ऑर्डर भेजते हैं या नहीं?

A: ट्रैकिंग नंबर ((DHL, UPS, FedEx, TNT, EMS, आदि), Air Waybill, या B/L by Sea आपके माल के बाहर भेजने के तुरंत बाद आपको भेज दिया जाएगा। हम डिलीवरी का भी पालन करते हैं और आपको सूचित रखते हैं।सहायक सेवा प्रदान की जाती हैहम आपके द्वारा बेचे जाने वाले सामान का समर्थन करते हैं।

प्रश्न: क्या मैं व्यक्तिगत/अनुकूलित उत्पाद बना सकता हूँ?

 उत्तर: ज़रूर, बस हमें अपना चित्र या नमूना भेजें।
