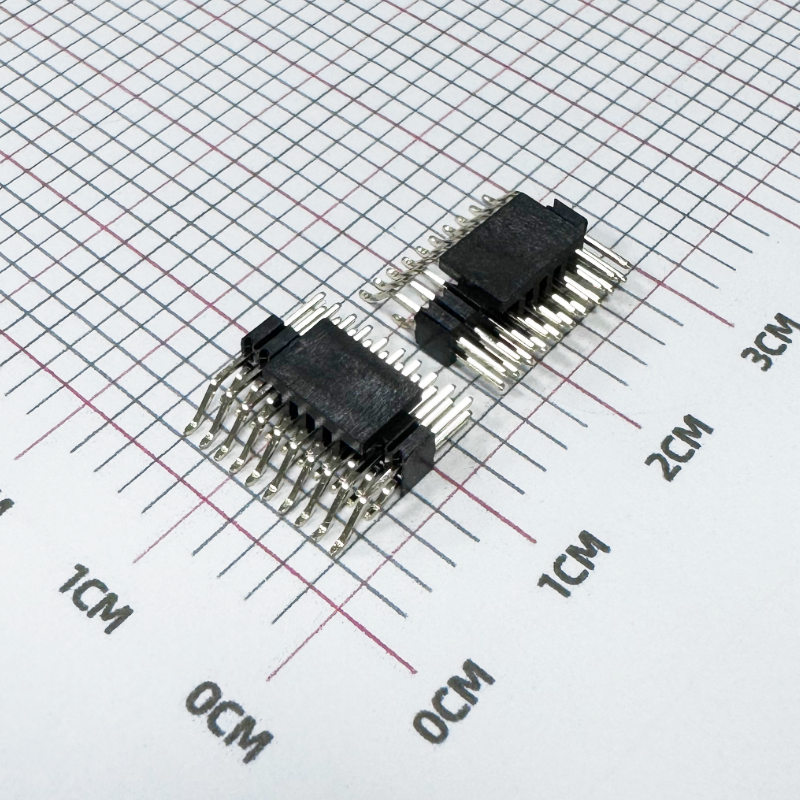

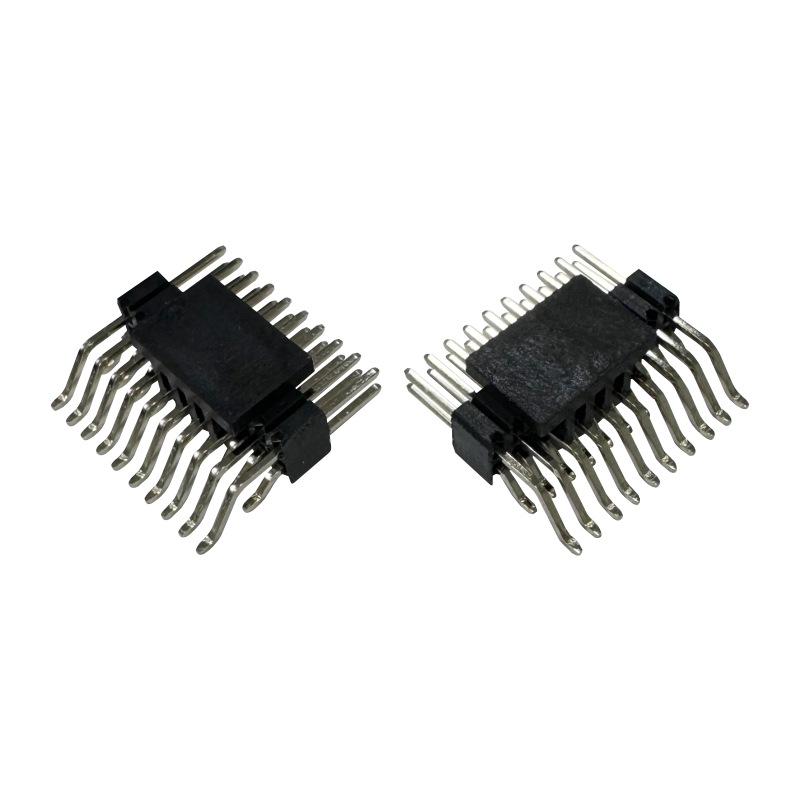

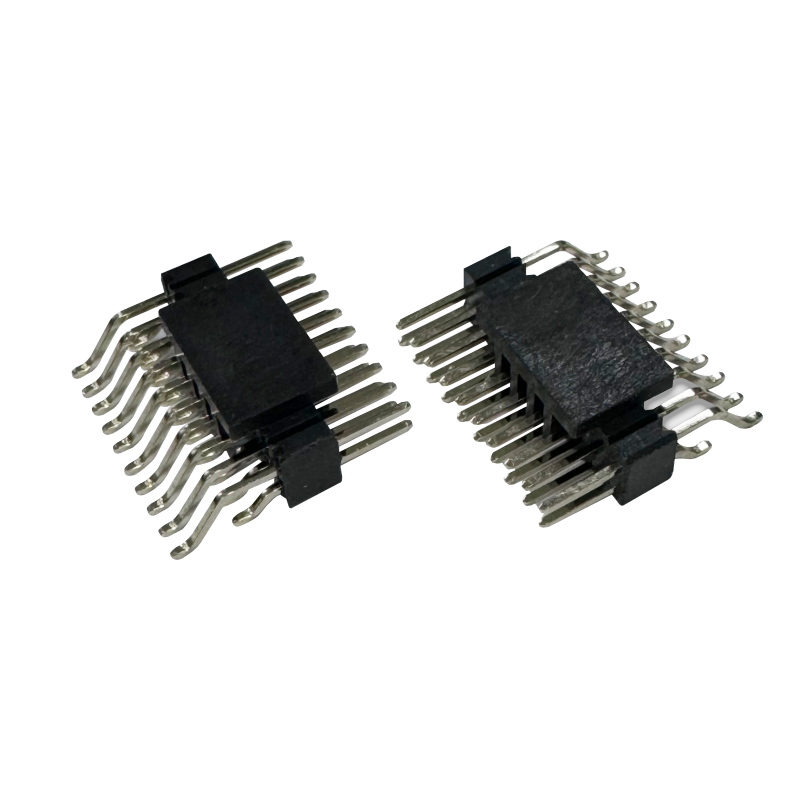

1.27 मिमी पिच फीमेल सॉकेट मेटिंग कनेक्टर पिन हेडर 20021121-00010T4LF बोर्ड-टू-बोर्ड कनेक्टर

उत्पाद विवरण

सामग्री और निर्माण

तांबा मिश्र धातु संपर्क

कनेक्टर तांबा मिश्र धातु संपर्कों का उपयोग करता है, जो PCB-से-PCB विद्युत इंटरकनेक्शन के लिए आवश्यक प्रवाहकीय आधार प्रदान करता है। मेटिंग क्षेत्र को 0.25 μm सोने की चढ़ाई के साथ निर्दिष्ट किया गया है, जबकि सोल्डर टेल 1.27 μm मैट टिन चढ़ाई का उपयोग करता है।

थर्मोप्लास्टिक इन्सुलेटर

इन्सुलेटिंग हाउसिंग UL94 V-0 ज्वलनशीलता रेटिंग के साथ थर्मोप्लास्टिक सामग्री का उपयोग करता है, जिससे घटक PCB असेंबली के लिए उपयुक्त हो जाता है जहां सामग्री ज्वलनशीलता आवश्यकताओं पर विचार करने की आवश्यकता होती है।

इंजीनियरिंग लाभ

1. कॉम्पैक्ट बोर्ड-टू-बोर्ड इंटरकनेक्शन

1.27 मिमी पिच और 2-पंक्ति, 10-स्थिति विन्यास एक कॉम्पैक्ट PCB-से-PCB इंटरफ़ेस प्रदान करते हैं जहां बोर्ड स्थान सीमित है।

यह कनेक्टर विशेष रूप से प्रासंगिक बनाता है:

• कॉम्पैक्ट नियंत्रण बोर्ड
• एम्बेडेड इलेक्ट्रॉनिक मॉड्यूल
• औद्योगिक नियंत्रण पीसीबी
• संचार उपकरण
• कंप्यूटिंग मॉड्यूल
• उपभोक्ता इलेक्ट्रॉनिक्स

2. SMT-संगत PCB असेंबली

ऊर्ध्वाधर सरफेस-माउंट डिज़ाइन स्वचालित SMT असेंबली प्रक्रियाओं के साथ संगत है। निर्माता वाष्प-चरण और IR रीफ्लो सोल्डरिंग को समर्थित सोल्डर प्रक्रियाओं के रूप में निर्दिष्ट करता है।

उच्च मात्रा वाले PCB निर्माण के लिए, यह मौजूदा सरफेस-माउंट उत्पादन प्रक्रिया में एकीकरण को सरल बना सकता है।

3. परिभाषित विद्युत प्रदर्शन

प्रकाशित विनिर्देश केवल विश्वसनीयता के सामान्य दावों पर निर्भर रहने के बजाय मापने योग्य विद्युत पैरामीटर प्रदान करता है।

मुख्य मानों में शामिल हैं:

• 1A प्रति संपर्क वर्तमान रेटिंग
• 125VAC वोल्टेज रेटिंग
• 20mΩ अधिकतम प्रारंभिक संपर्क प्रतिरोध
• 50mΩ परीक्षण के बाद अधिकतम संपर्क प्रतिरोध
• 1,000MΩ न्यूनतम इन्सुलेशन प्रतिरोध

ये आंकड़े इंजीनियरों को कनेक्टर चयन के दौरान विद्युत उपयुक्तता का मूल्यांकन करने के लिए ठोस मानदंड प्रदान करते हैं।

4. विस्तृत संचालन तापमान सीमा

निर्दिष्ट संचालन तापमान सीमा -55°C से +125°C है, जो इस कनेक्टर को इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त बनाती है जिसके लिए अपेक्षाकृत व्यापक संचालन-तापमान लिफाफे की आवश्यकता होती है।

किसी विशिष्ट अंतिम उत्पाद के लिए वास्तविक उपयुक्तता का मूल्यांकन अभी भी पूर्ण सिस्टम-स्तरीय थर्मल और पर्यावरणीय आवश्यकताओं के विरुद्ध किया जाना चाहिए।

चरण कस्टम प्रक्रिया

1. आवश्यकता संग्रह → 2. तकनीकी मूल्यांकन और कोटेशन → 3. 3D ड्राइंग समीक्षा और पुष्टि → 4. मोल्ड / टूलिंग और प्रोटोटाइप → 5. नमूना परीक्षण (संपर्क आर, प्रतिधारण, रीफ्लो) और अनुमोदन → 6. बड़े पैमाने पर उत्पादन → 7. अंतिम QC और शिपमेंट।

हमारी सेवा

नमूना उपलब्धता और नीति

नमूने हमारे ग्राहकों को उनके अनुरोध पर मुफ्त में भेजे जाते हैं, जब तक कि वे माल ढुलाई का भुगतान करने को तैयार हों, या हम कुछ पुराने ग्राहकों के लिए अपनी ओर से माल ढुलाई का भुगतान कर सकते हैं, या ग्राहक अग्रिम भुगतान कर सकता है, और हम अपने कूरियर के साथ नमूने भेज सकते हैं।

गारंटी/वारंटी/नियम और शर्तें

हम उत्पाद गुणवत्ता की गारंटी प्रदान करते हैं।
15-दिन की त्वरित डिलीवरी का आश्वासन दिया जाता है।
भुगतान की शर्तें टी/टी शामिल हैं, लेकिन यह बातचीत के अधीन है, जैसे एल/सी, पेपैल, वेस्टर्न यूनियन, और अधिक।

बिक्री के बाद सेवा

हमारे कार्यालयों और मुख्यालय के नेटवर्क के माध्यम से उत्कृष्ट सेवा प्रदान की जाती है।
कृपया हमारे विपणन बिक्री विभाग से फोन या ईमेल द्वारा संपर्क करें, या यदि सुविधाजनक हो, तो हमारे कार्यालय में आएं।
अनुकूल सेवा के अलावा, हम सबसे प्रतिस्पर्धी मूल्य और लचीली शेड्यूलिंग प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: आपका MOQ क्या है?

ए: हमारा MOQ आमतौर पर 1000 पीसी होता है, लेकिन हम परीक्षण के लिए छोटी मात्रा में ऑर्डर स्वीकार करते हैं।

प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?

ए: हमारे कारखाने में आपका स्वागत है, और हम आपको अपनी पेशेवर उत्पादन प्रक्रिया दिखाएंगे, और उम्मीद है कि हम आपके साथ दीर्घकालिक सहयोग कर सकें।

प्रश्न: आपके नमूने का समय क्या है? आपका डिलीवरी का समय क्या है?

ए: नमूनों के लिए 7 दिन, और बड़े पैमाने पर उत्पादन के लिए 15-20 दिन। यह मात्रा पर निर्भर करता है।

प्रश्न: मैं कैसे जांचूं कि मेरा सामान भेज दिया गया है?

ए: आप कारखाने का दौरा करके, या किसी तीसरे पक्ष से निरीक्षण करवाकर, या चित्र निरीक्षण द्वारा निरीक्षण कर सकते हैं।

प्रश्न: मेरे देश में शिपिंग का कितना खर्च आता है?

ए: माल ढुलाई कंपनी द्वारा आपके सकल वजन और सीबीएम के आधार पर माल ढुलाई दी जाएगी।

प्रश्न: मुझे कैसे पता चलेगा कि आपने मेरा ऑर्डर भेज दिया है?

ए: ट्रैकिंग नंबर (डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस, आदि), एयर वे बिल, या समुद्र द्वारा बी/एल आपको जैसे ही आपका सामान भेज दिया जाएगा, आपको भेजा जाएगा। हम डिलीवरी पर भी नज़र रखते हैं और आपको सूचित करते रहते हैं। सहायक बिक्री के बाद सेवा प्रदान की जाती है। हम जो बेचते हैं उसका समर्थन करते हैं।

प्रश्न: क्या मैं व्यक्तिगत/अनुकूलित उत्पाद बना सकता हूँ?

 ए: निश्चित रूप से, बस हमें अपना ड्राइंग या नमूना भेजें।
