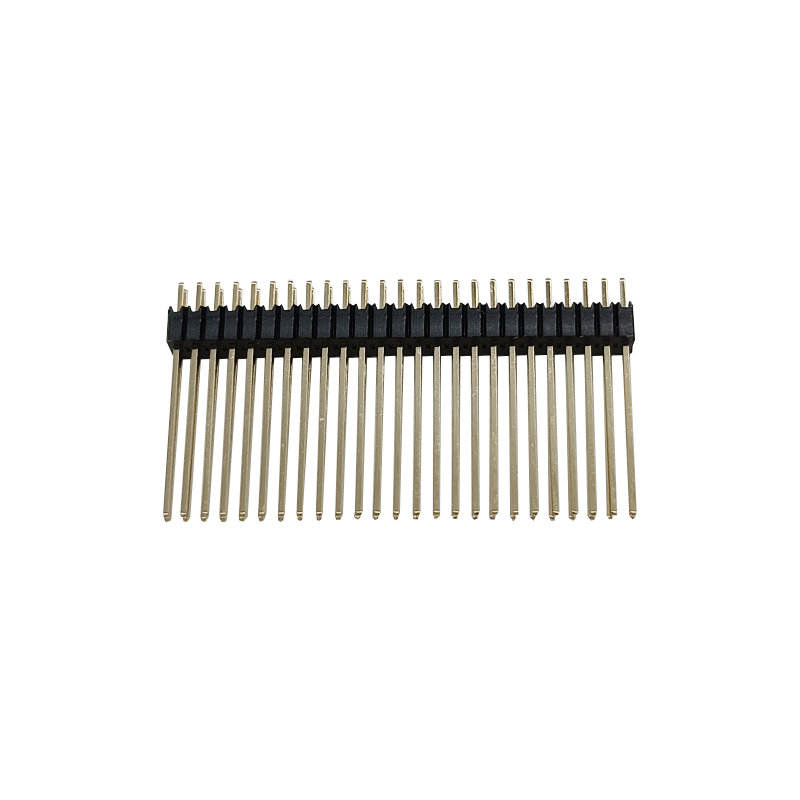

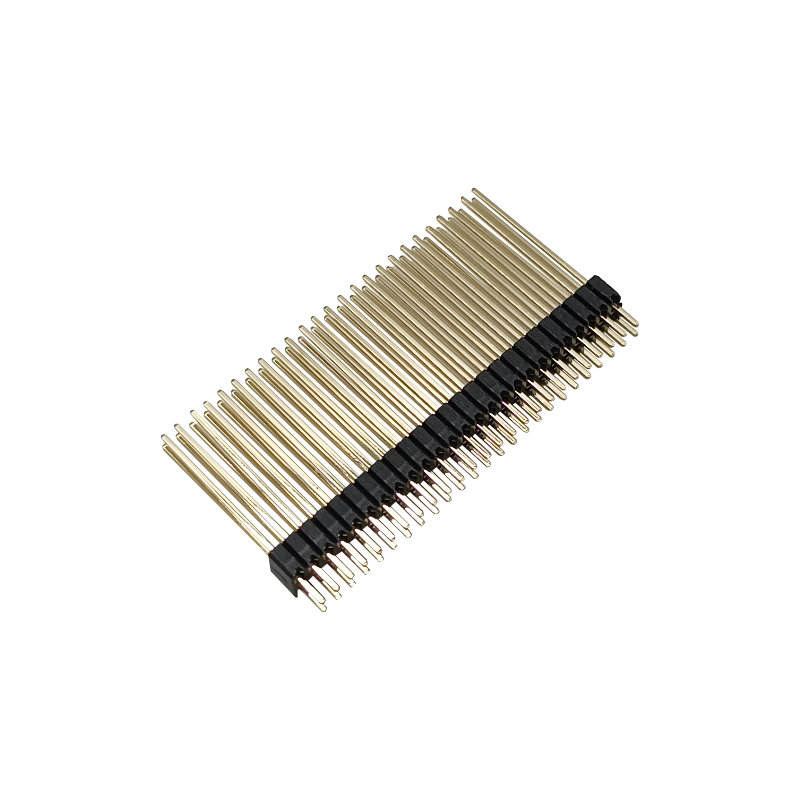

नई सुई सीट कनेक्टर 1.27 मिमी लम्बी डबल पंक्ति पिन 2 * 25P सभी तांबा पर्यावरण संरक्षण स्वर्ण लेपित निर्माता

उत्पाद का वर्णन

यह1.27 मिमी पिच 2×25 पी विस्तारित पिन हेडर कनेक्टरएक कॉम्पैक्ट पुरुष पिन हेडर है जिसे पीसीबी-टू-पीसीबी और बोर्ड-टू-मॉड्यूल इंटरकनेक्शन के लिए डिज़ाइन किया गया है जहां मानक 2.54 मिमी हेडर बोर्ड स्थान पर बहुत अधिक स्थान ले सकते हैं।

जिसमें एक1.27 मिमी पिच, दो पंक्तियों में 50 संपर्क, विस्तारित पिन कॉन्फ़िगरेशन, तांबे आधारित संपर्क और स्वर्ण-प्लेटेड संपर्क सतहें, यह कॉम्पैक्ट इलेक्ट्रॉनिक असेंबली के लिए उपयुक्त है जिसमें सीमित पीसीबी क्षेत्र के भीतर उच्च संपर्क संख्या की आवश्यकता होती है।

सामग्री और निर्माण

तांबे के मिश्र धातु संपर्क

कनेक्टर तांबे के मिश्र धातु संपर्क का उपयोग करता है, पीसीबी-टू-पीसीबी विद्युत इंटरकनेक्शन के लिए आवश्यक प्रवाहकीय आधार प्रदान करता है। संभोग क्षेत्र 0.25 μm सोने की चढ़ाई के साथ निर्दिष्ट है,जबकि सोल्डर पूंछ 1 का उपयोग करता है.27 माइक्रोन मैट टिन प्लेटिंग.

थर्मोप्लास्टिक इन्सुलेटर

इन्सुलेटिंग आवास में UL94 V-0 ज्वलनशीलता रेटिंग के साथ थर्मोप्लास्टिक सामग्री का उपयोग किया गया है, जिससे घटक पीसीबी असेंबली के लिए उपयुक्त है जहां सामग्री ज्वलनशीलता आवश्यकताओं पर विचार करने की आवश्यकता है.

इंजीनियरिंग के फायदे

1कॉम्पैक्ट बोर्ड-टू-बोर्ड इंटरकनेक्शन

1.27 मिमी पिच और 2-पंक्ति, 10-स्थिति विन्यास उन अनुप्रयोगों के लिए एक कॉम्पैक्ट पीसीबी-टू-पीसीबी इंटरफ़ेस प्रदान करता है जहां बोर्ड स्थान सीमित है।

यह कनेक्टर विशेष रूप से निम्नलिखित के लिए प्रासंगिक बनाता हैः

• कॉम्पैक्ट कंट्रोल बोर्ड
• एम्बेडेड इलेक्ट्रॉनिक मॉड्यूल
• औद्योगिक नियंत्रण पीसीबी
• संचार उपकरण
• कम्प्यूटिंग मॉड्यूल
• उपभोक्ता इलेक्ट्रॉनिक्स

2. एसएमटी संगत पीसीबी विधानसभा

ऊर्ध्वाधर सतह-माउंट डिजाइन स्वचालित एसएमटी असेंबली प्रक्रियाओं के साथ संगत है। निर्माता वाष्प-चरण और आईआर रीफ्लो सोल्डरिंग को समर्थित सोल्डर प्रक्रियाओं के रूप में निर्दिष्ट करता है।

उच्च मात्रा में पीसीबी निर्माण के लिए, यह मौजूदा सतह-माउंट उत्पादन प्रक्रिया में एकीकरण को सरल बना सकता है।

3परिभाषित विद्युत प्रदर्शन

प्रकाशित विनिर्देश केवल विश्वसनीयता के सामान्य दावों पर भरोसा करने के बजाय मापने योग्य विद्युत मापदंड प्रदान करता है।

प्रमुख मूल्यों में निम्नलिखित शामिल हैंः

• 1A प्रति संपर्क रेटेड करंट
• 125VAC नामित वोल्टेज
• 20mΩ अधिकतम प्रारंभिक संपर्क प्रतिरोध
• परीक्षण के बाद 50mΩ अधिकतम स्पर्श प्रतिरोध
• 1,000MΩ न्यूनतम इन्सुलेशन प्रतिरोध

इन आंकड़ों से इंजीनियरों को कनेक्टर चयन के दौरान विद्युत उपयुक्तता का आकलन करने के लिए ठोस मानदंड प्रदान होते हैं।

4. व्यापक परिचालन तापमान सीमा

निर्दिष्ट परिचालन तापमान सीमा -55°C से +125°C है, जिससे यह कनेक्टर अपेक्षाकृत व्यापक परिचालन तापमान परिधि की आवश्यकता वाले इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त है।

एक विशिष्ट अंतिम उत्पाद के लिए वास्तविक उपयुक्तता का मूल्यांकन अभी भी संपूर्ण प्रणाली स्तर की थर्मल और पर्यावरणीय आवश्यकताओं के आधार पर किया जाना चाहिए।

चरण कस्टम प्रक्रिया

1. आवश्यकता संग्रह → 2. तकनीकी मूल्यांकन और उद्धरण → 3. 3 डी ड्राइंग समीक्षा और पुष्टि → 4. मोल्ड / टूलिंग और प्रोटोटाइप → 5. नमूना परीक्षण (संपर्क आर, प्रतिधारण, पुनः प्रवाह) और अनुमोदन → 6.बड़े पैमाने पर उत्पादन → 7अंतिम क्यूसी और शिपमेंट।

हमारी सेवा

नमूना उपलब्धता और नीति

नमूने हमारे ग्राहकों को उनके अनुरोध पर निः शुल्क भेजा जाना है, जब तक वे माल ढुलाई के लिए भुगतान करने के लिए तैयार हैं, या हम हमारे पक्ष से कुछ पुराने ग्राहकों के लिए माल ढुलाई का भुगतान कर सकते हैं के रूप में अच्छी तरह,या ग्राहक अग्रिम में माल ढुलाई का भुगतान कर सकता है, और हम अपने कूरियर के साथ नमूने भी भेज सकते हैं।

गारंटी/वारंटी/नियम और शर्तें

हम उत्पाद की गुणवत्ता की गारंटी प्रदान करते हैं।
15 दिन की शीघ्र डिलीवरी की गारंटी है।
भुगतान की शर्तों में टी/टी शामिल है, लेकिन यह बातचीत के अधीन है, जैसे एल/सी, पेपैल, वेस्टर्न यूनियन, और अधिक।

बिक्री के बाद सेवा

हमारे कार्यालयों और मुख्यालय के नेटवर्क के माध्यम से उत्कृष्ट सेवा प्रदान की जाती है।
कृपया हमारे विपणन बिक्री विभाग से फोन या ई-मेल द्वारा संपर्क करें, या यदि सुविधाजनक हो, तो हमारे कार्यालय पर जाएं।
मैत्रीपूर्ण सेवा के अलावा, हम सबसे अधिक प्रतिस्पर्धी मूल्य और लचीला कार्यक्रम प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: आपका MOQ क्या है?

एकः हमारे MOQ आम तौर पर 1000 पीसी के लिए आता है, लेकिन हम परीक्षण के लिए छोटे आदेश मात्रा स्वीकार करते हैं।

प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?

एः हमारे कारखाने का दौरा करने के लिए आपका स्वागत है, और हम आपको हमारी पेशेवर उत्पादन प्रक्रिया दिखाएंगे, और उम्मीद है कि हम आपके साथ दीर्घकालिक सहयोग कर सकते हैं।

प्रश्नः आपका नमूना समय क्या है? आपका वितरण समय क्या है?

एकः नमूने के लिए 7 दिन, और बड़े पैमाने पर उत्पादन के लिए 15-20 दिन। यह मात्रा पर निर्भर करता है।

प्रश्न: मैं अपने माल का निरीक्षण कैसे करूं?

एकः आप कारखाने का दौरा करके निरीक्षण कर सकते हैं, या तीसरे पक्ष को निरीक्षण करने के लिए कह सकते हैं, या चित्र निरीक्षण द्वारा।

प्रश्न: मेरे देश में शिपिंग की लागत कितनी है?

A: माल ढुलाई कंपनी द्वारा आपके सकल वजन और CBM के आधार पर माल ढुलाई की जाएगी।

प्रश्न: मुझे कैसे पता चलेगा कि आप मेरा ऑर्डर भेजते हैं या नहीं?

A: ट्रैकिंग नंबर ((DHL, UPS, FedEx, TNT, EMS, आदि), Air Waybill, या B/L by Sea आपके माल के बाहर भेजने के तुरंत बाद आपको भेज दिया जाएगा। हम डिलीवरी का भी पालन करते हैं और आपको सूचित रखते हैं।सहायक सेवा प्रदान की जाती हैहम आपके द्वारा बेचे जाने वाले सामान का समर्थन करते हैं।

प्रश्न: क्या मैं व्यक्तिगत/अनुकूलित उत्पाद बना सकता हूँ?

 उत्तर: ज़रूर, बस हमें अपना चित्र या नमूना भेजें।
