ब्रांड नाम:
XTKCONN
प्रमाणन:
CE,SGS,ROHS,ISO9001
मॉडल संख्या:
महिला शीर्षलेख

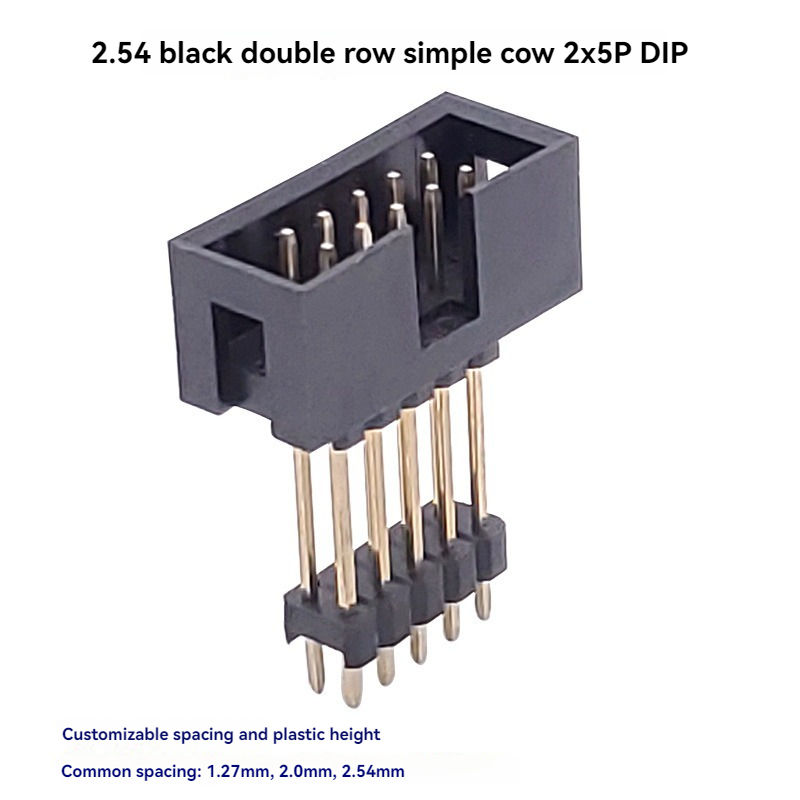

2.54 मिमी पिच ब्लैक 2x5 पिन बॉक्स हेडर कनेक्टर डीआईपी दो-पंक्ति पिन सॉकेट अनुकूलन योग्य हेडर और वायर हाउसिंग
हाइलाइट
उत्पाद विवरण
सामान्य यांत्रिक पैरामीटर
| आइटम | विनिर्देशन |
|---|---|
| उत्पाद प्रकार | बॉक्स हेडर / शराउडेड हेडर |
| पिच | 2.54 मिमी (0.1 इंच) |
| पिन कॉन्फ़िगरेशन | डुअल-रो 2×5 पिन, कुल 10 पोजीशन |
| माउंटिंग स्टाइल | डीआईपी थ्रू-होल (सीधा) |
| संपर्क आकार | 0.64 मिमी चौकोर पिन |
| हाउसिंग रंग | काला |
| मैचिंग साइकल | 500 साइकल न्यूनतम (टिन प्लेटिंग); 1000 साइकल न्यूनतम (गोल्ड प्लेटिंग) |
| कस्टम विकल्प | पिन की लंबाई, गुम पिन, विशेष की स्थिति, मिलान किया हुआ वायर हाउसिंग |
सामग्री और विद्युत विशेषताएँ
| आइटम | विनिर्देशन |
|---|---|
| इन्सुलेटर सामग्री | पीबीटी, यूएल94वी-0 फ्लेम रिटार्डेंट |
| संपर्क सामग्री | पीतल (फॉस्फर-ब्रॉन्ज वैकल्पिक) |
| संपर्क प्लेटिंग | मैट टिन / ब्राइट टिन/गोल्ड फ्लैश ओवर निकेल / सेलेक्टिव गोल्ड (कस्टम गोल्ड मोटाई स्वीकार्य) |
| रेटेड करंट | 3.0 ए प्रति संपर्क अधिकतम |
| रेटेड वोल्टेज | 250 वी एसी/डीसी |
| संपर्क प्रतिरोध | ≤20 एमΩ (प्रारंभिक) |
| इन्सुलेशन प्रतिरोध | ≥1000 एमΩ |
| वोल्टेज झेलना | एसी 600 वी, 1 मिनट |
| ऑपरेटिंग तापमान | −40 ℃ ~ +105 ℃ |
पर्यावरण और सोल्डरिंग गाइड
| आइटम | विनिर्देशन |
|---|---|
| भंडारण की स्थिति | तापमान: −10 ℃ ~ +40 ℃; आर्द्रता: 30-70% आरएच, कोई संक्षारक गैस नहीं |
| सोल्डरिंग विधि | हैंड सोल्डरिंग/वेव सोल्डरिंग (केवल डीआईपी थ्रू-होल; एसएमटी रिफ्लो के लिए नहीं) |
| वेव सोल्डरिंग तापमान और समय | 255 ℃ ±5 ℃, ड्वेल टाइम 3-5 सेकंड अधिकतम |
| हैंड सोल्डरिंग | आयरन टिप तापमान ≤350 ℃, सोल्डरिंग समय प्रति पिन ≤3 सेकंड |
| अनुपालन | आरओएचएस, रीच |
यह 2.54 मिमी पिच 2×5 पिन डुअल-रो बॉक्स हेडर (शराउडेड हेडर) एक डीआईपी थ्रू-होल टाइप मेल पीसीबी कनेक्टर है। एक सुरक्षात्मक प्लास्टिक शराउड और ध्रुवीकरण कुंजी से सुसज्जित, इसे वायर-टू-बोर्ड और बोर्ड-टू-बोर्ड इंटरकनेक्शन के लिए डिज़ाइन किया गया है, जो 2.54 मिमी आईडीसी रिबन केबल सॉकेट के साथ व्यापक रूप से मेल खाता है। ब्लैक फ्लेम-रिटार्डेंट इन्सुलेटर उत्पादन स्थिरता सुनिश्चित करता है। हम प्रोटोटाइप, बड़े पैमाने पर उत्पादन और ओईएम परियोजना आवश्यकताओं को पूरा करने के लिए कस्टम पिन आयाम, प्लेटिंग विनिर्देशों और मिलान किए गए वायर हाउसिंग का समर्थन करते हैं।
उत्पाद सुविधाएँ
उत्पाद लाभ
अनुप्रयोग
अनुकूलन विकल्प
अक्सर पूछे जाने वाले प्रश्न
प्र: क्या मुझे कुछ नमूने मिल सकते हैं?
उ: हाँ, कुछ नमूने मुफ़्त हैं।
प्र: यदि मेरे पास कोई तकनीकी प्रश्न है तो मुझे किससे संपर्क करना चाहिए?
उ: हमारे पास इन-हाउस तकनीकी बिक्री प्रतिनिधियों की एक अनुभवी टीम है। वे आपके किसी भी प्रश्न का उत्तर देने और आपकी परियोजना में सहायता करने के लिए तैयार हैं।
प्र: यदि माल प्राप्त होने पर खराब उत्पाद होते हैं, तो इससे कैसे निपटा जाए?
1. शिपिंग से पहले माल का अच्छा न होना असंभव है; हमारे पास यह पुष्टि करने के लिए कई जांचें हैं कि उत्पादों में कोई समस्या नहीं है। फिर, यदि ऐसा होता है, तो हम जिम्मेदारी लेंगे।
2. पहला: यह क्यों होगा, कैसे होगा, और भविष्य में इसे कैसे नियंत्रित किया जाए; आपकी जांच के लिए एक तालिका आएगी।
3. दूसरा: समाधान पर चर्चा करें।
4. अंत में: यदि माल वापस करने और बदलने या हुए नुकसान के लिए हम सभी शुल्क वहन करेंगे।
प्र: आप मेरे माल को कैसे सही होने की गारंटी देते हैं?
उ: ऑर्डर का अनुरोध के अनुसार ठीक से व्यवस्था की जाएगी; हम डिलीवरी से पहले पैकिंग और मात्रा की दोबारा जांच करेंगे। साथ ही, यदि आवश्यक हो या आवश्यक हो तो हम आपके माल की तस्वीरें लेंगे।
प्र: कौन सा भुगतान स्वीकार किया जा सकता है:
1. भुगतान की शर्तें मात्रा और उत्पादों के आधार पर लचीली हो सकती हैं।
2. आमतौर पर, नए ग्राहकों के लिए, हम शिपिंग से पहले 100% टी/टी या शिपिंग से पहले 30% टी/टी अग्रिम पसंद करते हैं।
