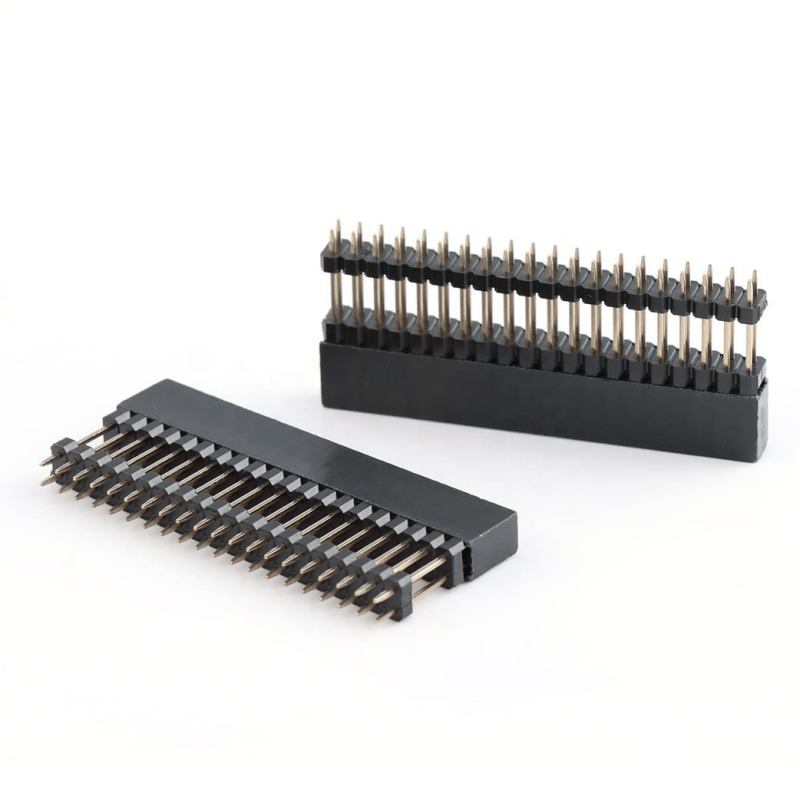

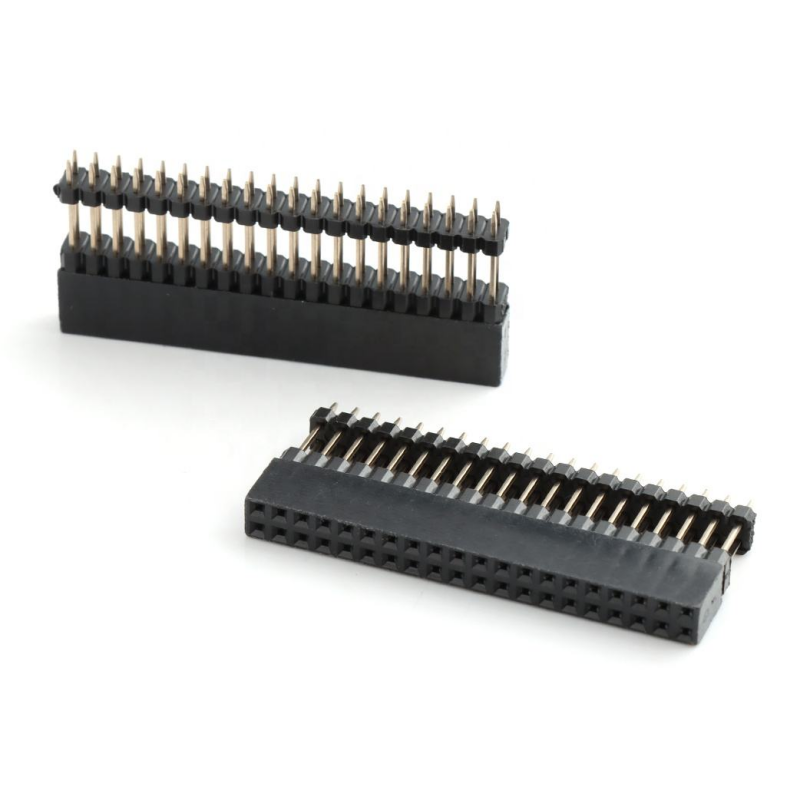

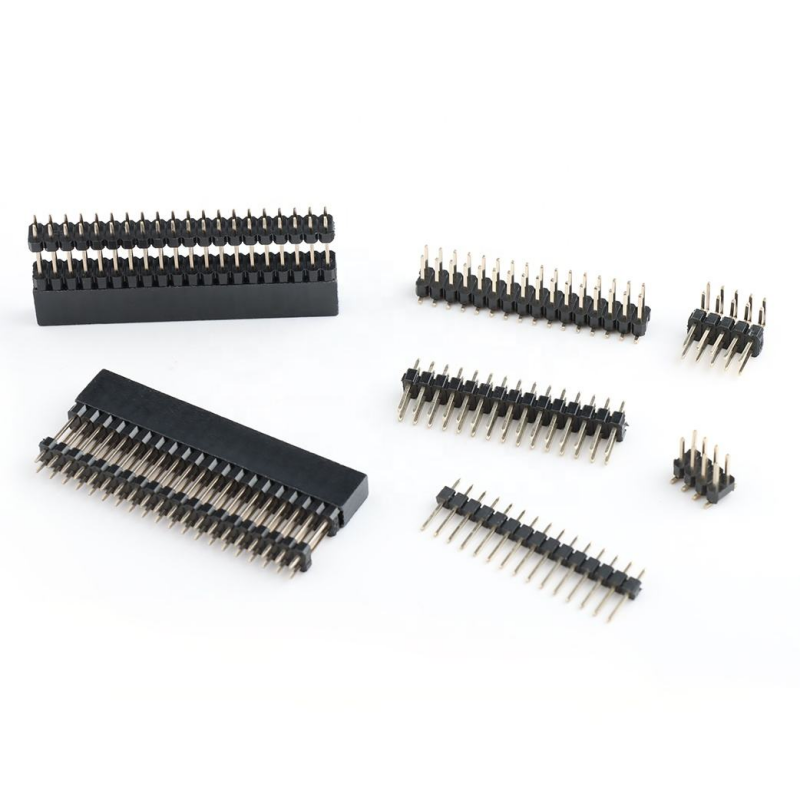

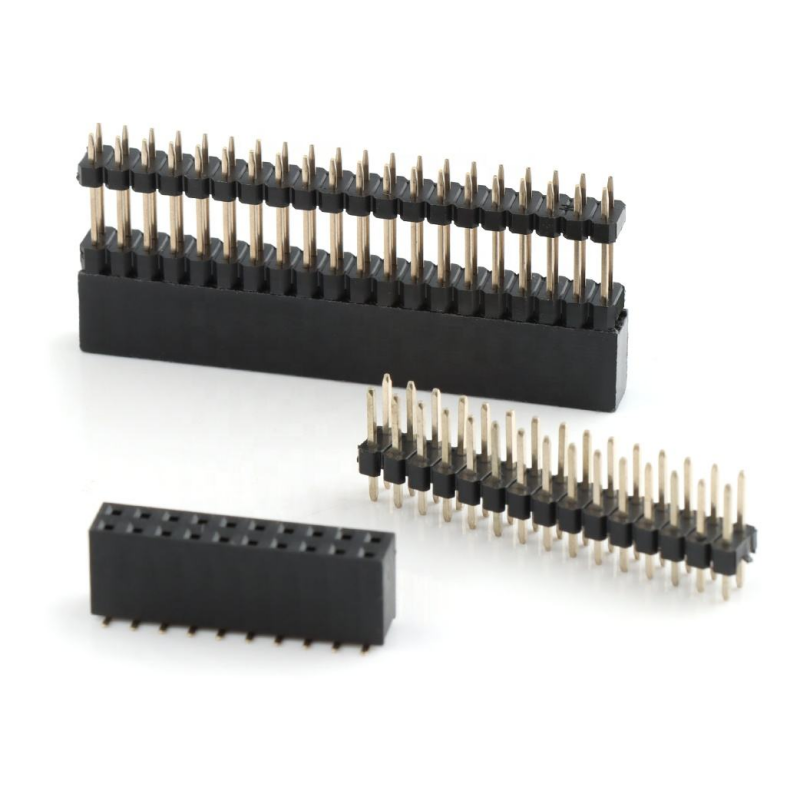

दोहरी पंक्ति 2.54 मिमी पिच पिन हेडर कनेक्टर ऊंचाई 220pins सीधे स्टैकिंग हेडर 0.1 इंच पिन महिला हेडर

हाइलाइट

• ऊंचा स्टैकिंग बॉडी, घटक-बोर्ड स्टैकिंग लेआउट के लिए अतिरिक्त ऊर्ध्वाधर रिक्ति
• मानक 2.54 मिमी (0.1 ") पिच दोहरी पंक्ति 2 × 20P, मुख्यधारा 0.1-इंच पुरुष पिन हेडर के साथ पूरी तरह से संगत
• बार-बार प्लग-अनप्लग के लिए मजबूत यांत्रिक प्रतिधारण
• UL94-V-0 लौ retardant इन्सुलेटर, RoHS- अनुरूप, टिन / चुनिंदा सोने की चढ़ाई विकल्पों का समर्थन करता है
• औद्योगिक और प्रोटोटाइप परियोजनाओं के लिए अनुकूलन योग्य स्टैकिंग ऊंचाई, पिन लंबाई और प्लेटिंग मोटाई

पिन हेडर एक सर्किट बोर्ड पर मिलाए गए कठोर धातु के कनेक्टर होते हैं और एक महिला सॉकेट से कनेक्शन प्राप्त करने के लिए चिपके रहते हैं। जबकि पिन हेडर (जिसे अक्सर पीएच या हेडर कहा जाता है) परिभाषा के अनुसार पुरुष होते हैं,महिला समकक्ष भी काफी आम हैं, और हम उन्हें महिला हेडर (एफएच) या हेडर कनेक्टर के रूप में संदर्भित करते हैं।
पिच:1.27 मिमी/2.0 मिमी/2.54 मिमी
सामग्री: इन्सुलेटर सामग्रीः PA6T/PBT
संपर्क सामग्री: पीतल/फॉस्फर कांस्य
आकारः घुमावदार/सीधा
पिन:2-40पिन

उत्पाद का वर्णन

सामान्य यांत्रिक मापदंड

सामग्री और विद्युत विशेषताओं

पर्यावरण और मिलाप गाइड

उत्पाद की विशेषताएं

1. दोहरी पंक्ति 2×20P (40 संपर्क), 2.54 मिमी / 0.1 इंच मानक पिच, ऑफ-द-शेल्फ 0.1 ′′ पुरुष पिन हेडर के साथ इंटरऑपरेबल
2. बढ़ी हुई इन्सुलेटर आवास, ढेर किए गए पीसीबी के बीच घटक टकराव से बचने के लिए बढ़ी हुई स्टैकिंग क्लीयरेंस
3. सीधी ऊर्ध्वाधर छेद के माध्यम से निर्माण; तरंग मिलाप के दौरान स्थिर स्थिति
4. स्प्रिंग-लोड महिला संपर्क सॉकेट, लगातार पकड़ बल अंतराल कनेक्शन को रोकने के लिए
5. काला PA6T / PBT आवास, UL94-V-0 लौ प्रतिरोध, व्यापक संचालन तापमान रेंज
6. विभिन्न चक्र-जीवन आवश्यकताओं के लिए विभिन्न प्लेटिंग विकल्पः शुद्ध टिन, निकेल आधार पर चयनात्मक स्वर्ण फ्लैश
7. RoHS और REACH के अनुरूप, OEM आयाम समायोजन के लिए उपलब्ध (पिन लंबाई, स्टैकिंग ऊंचाई, पिन की संख्या)

उत्पाद लाभ

1. बढ़े हुए स्टैकिंग लाभ: जब ओवरलैपिंग पीसीबी पर ऊंचे घटकों को घुड़सवार किया जाता है तो हस्तक्षेप समस्या को हल करता है; पीसीबी लेआउट को संशोधित करने की आवश्यकता नहीं है। साधारण निम्न-प्रोफाइल महिला हेडर से भिन्न होता है।
2. विनिमेयता: सख्त 2.54 मिमी पिच आयाम सहिष्णुता, सीधे प्रमुख विक्रेताओं से सामान्य 0.1-इंच पुरुष पिन हेडर के साथ मेल खाती है।
3. यांत्रिक विश्वसनीयता: थ्रू-होल सोल्डरिंग एसएमटी हेडर की तुलना में बहुत मजबूत खींच-आउट प्रतिरोध प्रदान करती है, जो सदमे और कंपन के तहत उपकरणों के लिए उपयुक्त है।
4. लागत-लचीला कोटिंग समाधान: केवल संपर्क संभोग क्षेत्र पर चयनित सोना सेवा जीवन और बीओएम लागत को संतुलित करता है, बजाय पूर्ण-सतह की महंगी सोने की चढ़ाई के।
5. इंजीनियरिंग लचीलापन: त्वरित परियोजना अनुकूलन के लिए स्टैकिंग ऊंचाई, पिन पूंछ लंबाई और पिन की संख्या पर संशोधन का समर्थन करें।

आवेदन

• एम्बेडेड कंट्रोल बोर्ड और इंडस्ट्रियल कंट्रोलर मॉड्यूल
• आईओटी गेटवे, सेंसर अधिग्रहण इकाइयां
• एकल-बोर्ड कंप्यूटर विस्तार शील्ड, प्रोटोटाइप विकास प्लेटफार्म
• स्वचालन उपकरण, परीक्षण और माप उपकरण
• उपभोक्ता इलेक्ट्रॉनिक्स, विद्युत आपूर्ति स्टैकिंग मॉड्यूल
• चिकित्सा सहायक उपकरण, संचार परिधीय बोर्ड

अनुकूलन विकल्प

1. संभोग भाग की पुष्टि करें: 2.54 मिमी की पिच दो पंक्तियों वाले पुरुष पिन हेडर से मेल खाना चाहिए; पिन के वर्ग आकार और संभोग की गहराई की पुष्टि करें।
2. ढेर ऊंचाई योजनाः निचले पीसीबी पर सबसे ऊंचा घटक मापें, भौतिक टकराव को रोकने के लिए पर्याप्त ऊंचा आवास ऊंचाई का चयन करें।
3. माउंटिंगः यह थ्रू-होल प्रकार है; सुनिश्चित करें कि पीसीबी पदचिह्न थ्रू-होल पैड लेआउट से मेल खाती है। केवल एसएमटी-एसेम्बली लाइनों के लिए उपयोग न करें।
4. आवरण का चयनः कम संभोग चक्र वाले स्थिर कनेक्शनों के लिए टिन आवरण; लगातार प्लग-इन या नम औद्योगिक वातावरण के लिए चयनित सोना।
5. वर्तमान घटानाः उच्च घनत्व बहु-संकेत और शक्ति मिश्रित अनुप्रयोग के तहत प्रति-पिन घटाना।
6. कस्टम अनुरोधः यदि मानक 2×20 फिट नहीं होता है, तो हम अन्य पिन-काउंट वेरिएंट काट या मोल्ड कर सकते हैं।
