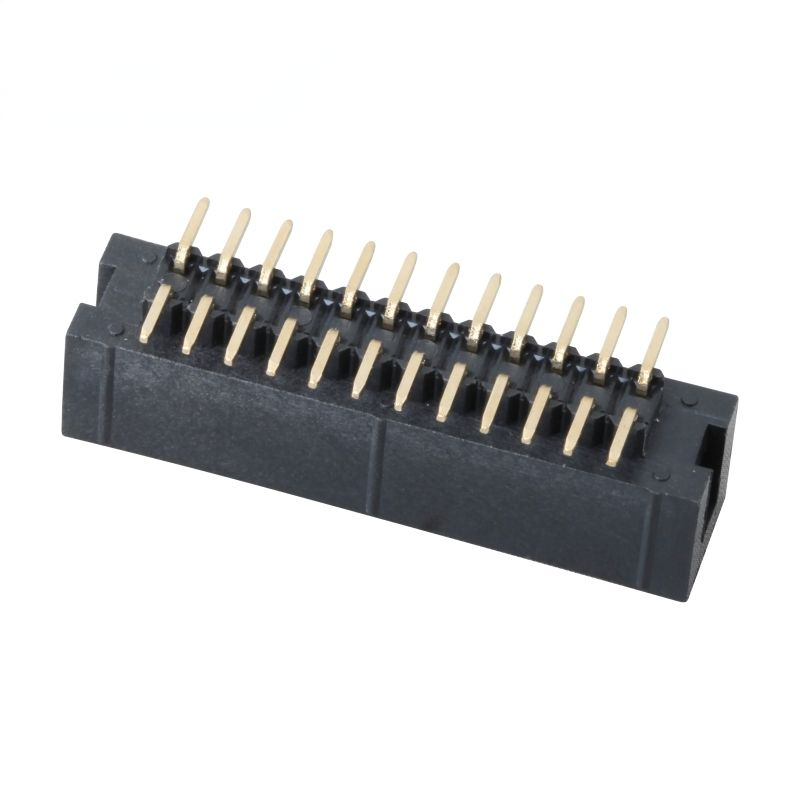

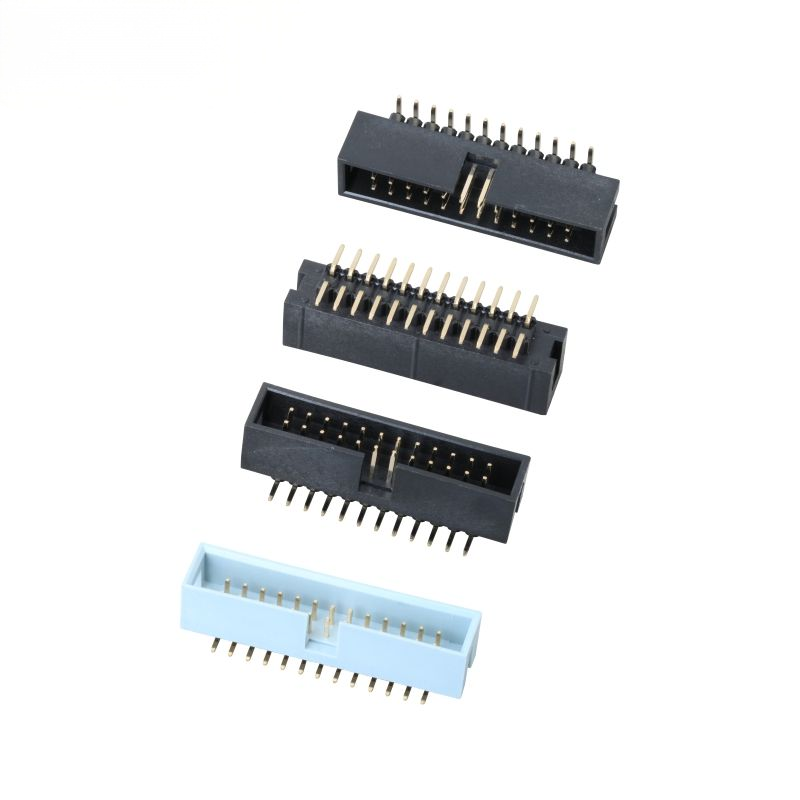

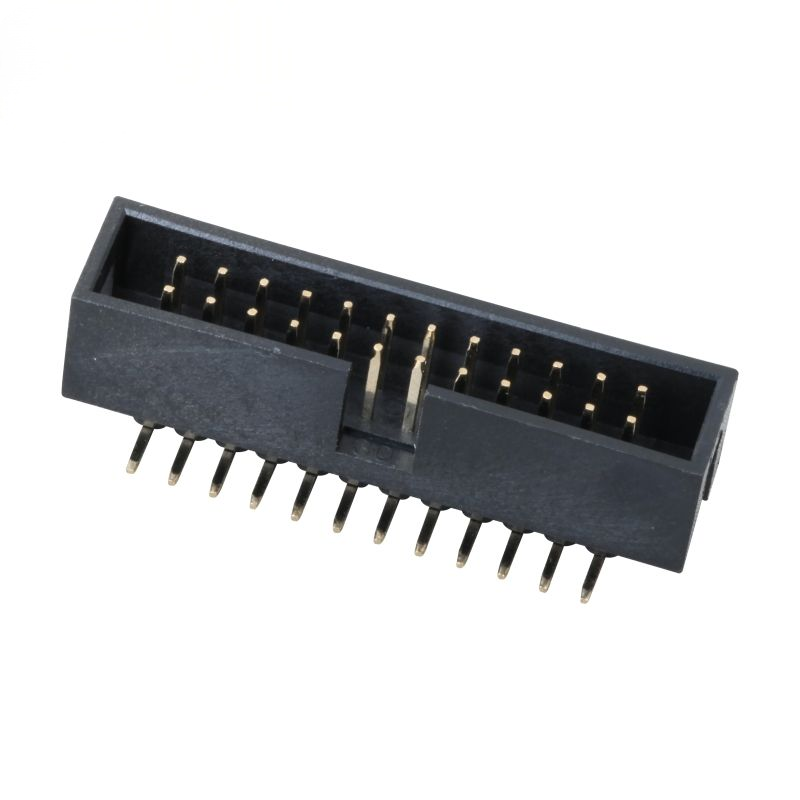

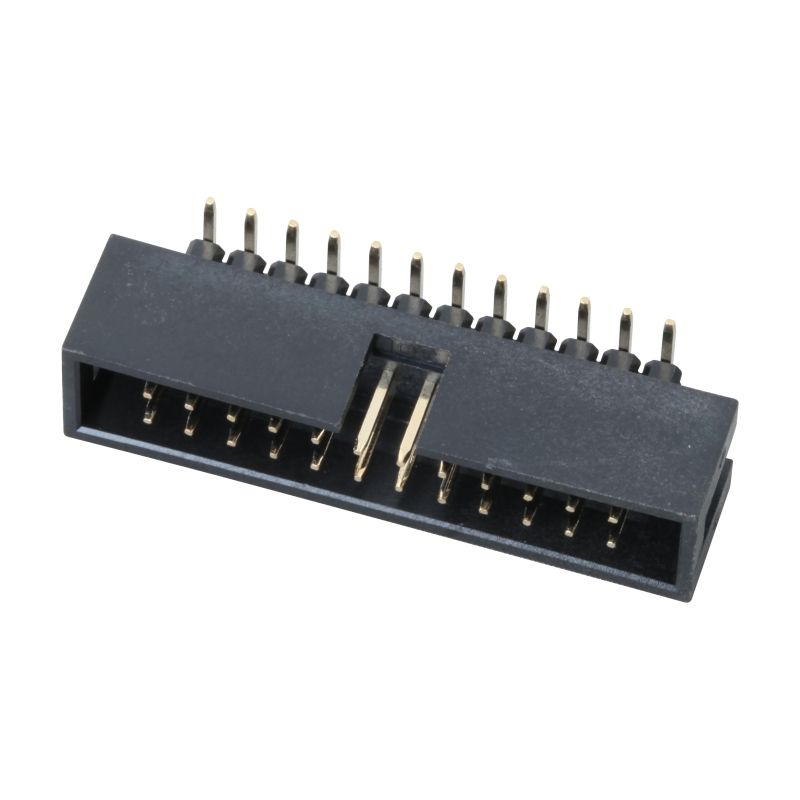

2.54-2xnPLB-H=8.8-SMT=10.5-SS बॉक्स हेडर 2.54mm 3.0AMP इलेक्ट्रॉनिक घटक

हाइलाइट

• 2.54 मिमी मानक पिच डबल-रो SMT आवरण बॉक्स हेडर, कुल ऊंचाई H=8.8 मिमी, कुल पीसीबी प्रोफाइल 10.5 मिमी, विरोधी विरूपण के लिए स्टेनलेस स्टील सुदृढीकरण संरचना (एसएस)
• 3.0 प्रति पिन एक निरंतर रेटिंग, 0.64 मिमी वर्ग पीतल संपर्क, वैकल्पिक सोने / टिन-ओवर-निकेल चढ़ाना संकेत-महत्वपूर्ण या लागत-संवेदनशील पीसीबीए के लिए
• ध्रुवीकृत लिफाफा आवास रिवर्स संभोग को रोकता है; उच्च-वॉल्यूम एसएमटी रिफ्लो असेंबली के लिए अनुकूलित पिक-एंड-प्लेस फुटप्रिंट
• UL94V-0 उच्च-तापमान PA6T इन्सुलेटर, RoHS-REACH अनुरूप, पिन की संख्या विन्यस्त 6P-64P के लिए तार-टू-बोर्ड / बोर्ड-टू-बोर्ड इंटरकनेक्शन

उत्पाद का वर्णन

सामान्य यांत्रिक मापदंड

सामग्री और विद्युत विशेषताओं

पर्यावरण और मिलाप गाइड

उत्पाद की विशेषताएं

1. स्टेनलेस स्टील के प्रबलित शवदान खोल विधानसभा और क्षेत्र कंपन के दौरान आवास विरूपण का विरोध करता है
2. एसएमटी सतह-माउंट समापन, टेप-एंड-रोल ऑटो-प्लेसमेंट के लिए अनुकूलित; पीसीबी पर कोई छेद ड्रिलिंग की आवश्यकता नहीं है
3. अंतर्निहित ध्रुवीकरण कुंजी रिवर्स सम्मिलन जोखिम को समाप्त करती है, गलत मिलान के कारण सर्किट क्षति से बचती है
4. 0.64 मिमी वर्ग पीतल संपर्क स्थिर संपर्क बल प्रदान करते हैं; कई चढ़ाना विकल्प (फ्लैश सोना, 3 μ ′′ सोना, टिन-निकल) उपलब्ध हैं
5. उच्च-तापमान PA6T UL94V-0 इन्सुलेटर सीसा-मुक्त पुनः प्रवाह थर्मल तनाव का सामना करता है
6. मॉड्यूलर पिन-गणना रेंजः 6P ~ 64P दोहरी पंक्ति, OEM पिन-संख्या अनुकूलन का समर्थन
7. औद्योगिक और चिकित्सा परियोजनाओं के लिए उपलब्ध RoHS और REACH अनुरूप, कम-हेलोजन विकल्प

उत्पाद लाभ

1. एसएस स्टेनलेस स्टील का सुदृढीकरण: साधारण प्लास्टिक-केवल बॉक्स हेडर की तुलना में, कंपन-प्रवण औद्योगिक उपकरणों के लिए एंटी-ट्रिस्ट और एंटी-शॉक प्रदर्शन में सुधार होता है, पिक-एंड-प्लेस के दौरान आवास दरार के जोखिम को कम करता है।
2. सटीक 10.5 मिमी कुल ऊंचाई: कई पुरानी 2.54 मिमी आईडीसी प्रणालियों की यांत्रिक रिक्तता आवश्यकताओं से मेल खाता है; पीसीबी रीडिजाइन के बिना मुख्यधारा के बाजार बॉक्स हेडर के लिए ड्रॉप-इन प्रतिस्थापन।
3. संतुलित विद्युत प्रदर्शन: 3 प्रति-पिन रेटिंग सिग्नल और कम-शक्ति वाली बिजली लाइनों दोनों को कवर करती है;लचीली प्लेटिंग चयन उच्च विश्वसनीयता वाले सिग्नल सर्किट के लिए गोल्ड प्लेटिंग का समर्थन करते हुए गैर-उच्च गति वाले परिदृश्यों के लिए बीओएम लागत को कम करते हैं.
4. एसएमटी-अनुकूलित ज्यामिति: स्थिर मिलाप पदचिह्न बड़े पैमाने पर उत्पादन में कब्र-पत्थरबाजी के जोखिम को कम करता है; टेप-एंड-रोल पैकिंग सीधे एसएमटी मशीनों को खिलाती है, जिससे मैन्युअल श्रम लागत कम होती है।
5. त्वरित नमूना समर्थन: इंजीनियरिंग सत्यापन के लिए कम समय में कस्टम पिन की संख्या और प्लेटिंग मोटाई का नमूना लिया जा सकता है।

आवेदन

• औद्योगिक नियंत्रण बोर्ड, पीएलसी परिधीय मॉड्यूल
• आईओटी गेटवे, सेंसर अधिग्रहण मॉड्यूल
• चिकित्सा सहायक इलेक्ट्रॉनिक उपकरण
• स्मार्ट होम कंट्रोल मेनबोर्ड
• परीक्षण और माप उपकरण PCBA
• संचार टर्मिनल आंतरिक तार-टू-बोर्ड इंटरकनेक्शन
• स्वचालन उपकरण संकेत कनेक्शन

अनुकूलन विकल्प

1. आवश्यक पिन की संख्या की पुष्टि करें: दो पंक्तियाँ, 6P-64P से कुल पिन; पूछताछ करते समय पिन की सटीक संख्या निर्दिष्ट करें।
2. कोटिंग का चयनः
   • टिन-निकलः लागत अनुकूलित, सामान्य प्रयोजन सिग्नल सर्किट, सामान्य आर्द्रता वातावरण
   • निकेल पर 3 μ′′ सोनाः कंपन, उच्च तापमान या लंबे समय तक सेवा जीवन की स्थिति के लिए पसंदीदा
3. यांत्रिक जाँचः अपने घेर के अंदर 10.5 मिमी की कुल ऊंचाई रिक्ति की पुष्टि करें; सुनिश्चित करें कि संभोग भागीदार मानक 2.54 मिमी आईडीसी रिबन केबल सॉकेट है।
4. असेंबलीः ऑटो-एसएमटी के लिए टेप एंड रील; छोटे बैच प्रोटोटाइप के लिए ट्रे/ट्यूब का चयन करें।
5. विशेष आवश्यकताः यदि कम-हेलोजन या चिकित्सा-ग्रेड सामग्री की आवश्यकता है तो हमें सूचित करें।
