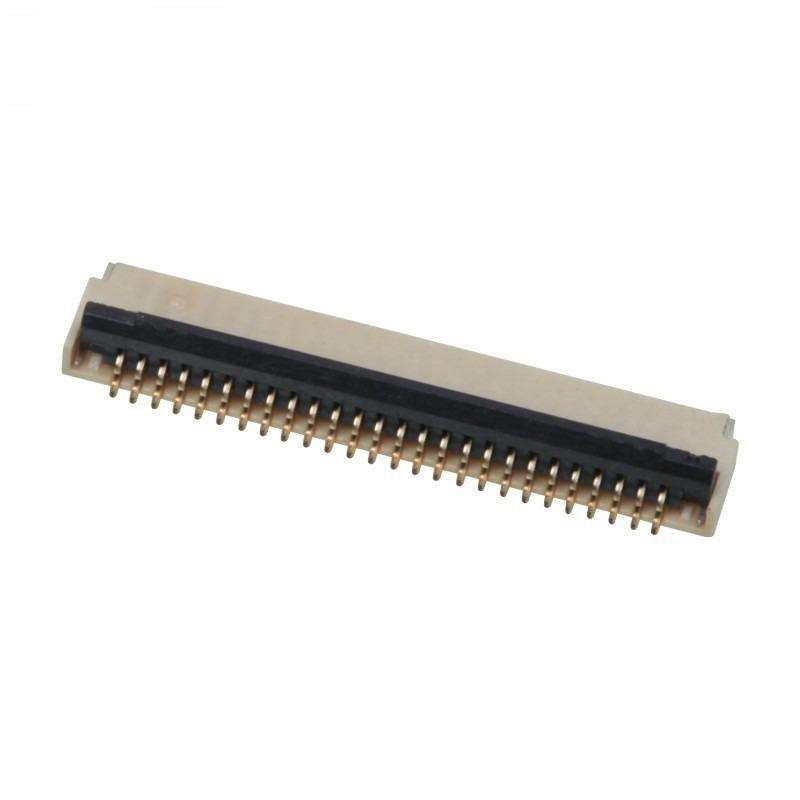

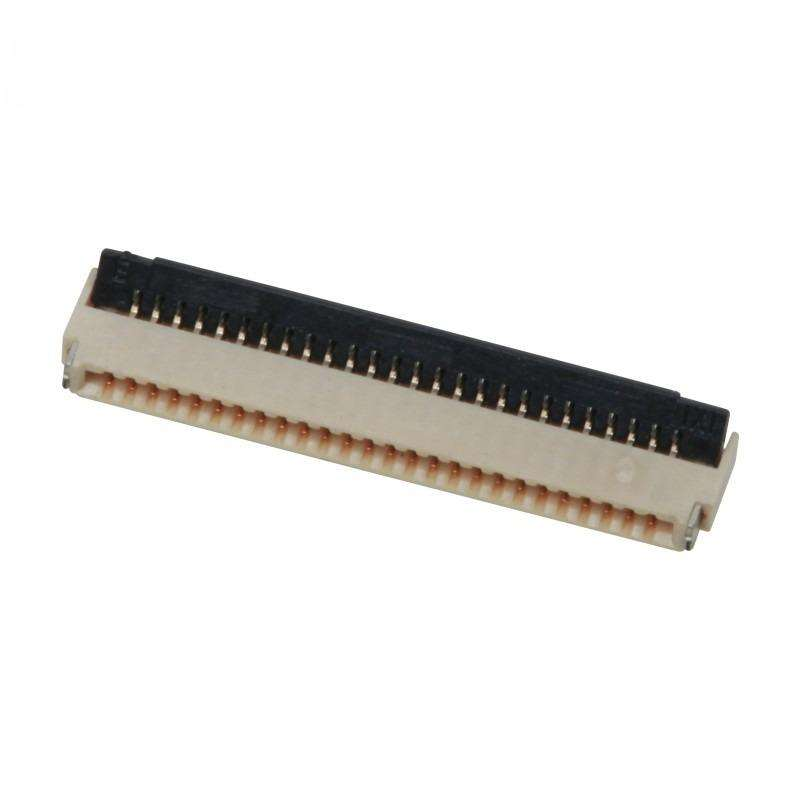

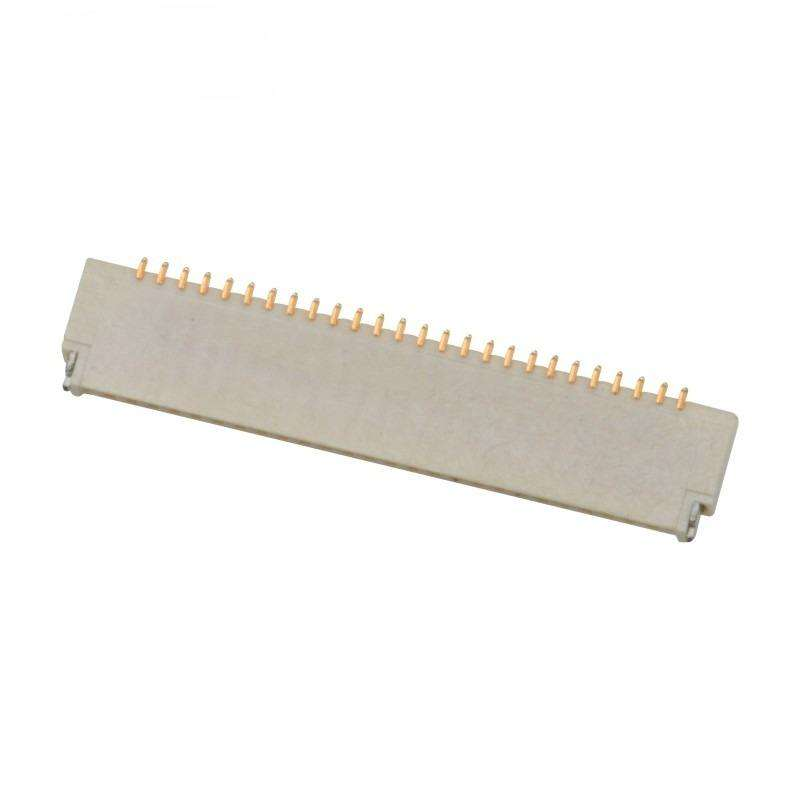

0.3 मिमी पिच 9- 71 पिन ZIF R/A SMT H=0.9 बैकफ्लिप डुअल कॉन्टैक्ट हाई टेम्परेचर थर्मोप्लास्टिक FPC कनेक्टर PCB

उत्पाद हाइलाइट्स

अल्ट्रा-लो 0.9 मिमी मेटेड हाइट राइट-एंगल SMT FPC कनेक्टर, 0.3 मिमी पिच, 9-71 पोजीशन, और एक बैक-फ्लिप ZIF लॉकिंग मैकेनिज्म जिसमें स्थिर ZIF/नॉन-ZIF स्विच करने योग्य लॉकिंग परफॉर्मेंस है। डुअल अपर-साइड कॉन्टैक्ट डिज़ाइन बेहतर एंटी-वाइब्रेशन परफॉर्मेंस प्रदान करता है और इंटरमिटेंट सिग्नल ड्रॉपआउट के बिना 3-एक्सिस वाइब्रेशन टेस्ट पास करता है। हाई-टेम्परेचर थर्मोप्लास्टिक हाउसिंग स्टैंडर्ड SMT रिफ्लो का समर्थन करता है, जो स्लिम कॉम्पैक्ट डिस्प्ले और सेंसर मॉड्यूल के लिए आदर्श है, RoHS और हैलोजन-मुक्त कंप्लायंट

.

पूर्ण तकनीकी विनिर्देश

विद्युत विनिर्देश

यांत्रिक प्रदर्शन पैरामीटर

सामग्री और प्लेटिंग / पर्यावरण और सोल्डरिंग

अंतर्राष्ट्रीय प्रमुख ब्रांडों के लिए संगत / प्रतिस्थापन

सीधे ड्रॉप-इन कार्यात्मक प्रतिस्थापनHirose FH35C श्रृंखला, Molex 502598 श्रृंखला, TE 3-2328724 श्रृंखला 0.3 मिमी पिच बैक-फ्लिप ZIF डुअल-कॉन्टैक्ट FPC कनेक्टर।

उत्पाद सुविधाएँ

• 0.3 मिमी कॉन्टैक्ट पिच, पिन काउंट कॉन्फ़िगर करने योग्य 9-71 पिन, राइट-एंगल एसएमटी माउंटिंग
• बैक-फ्लिप ZIF लॉकिंग एक्ट्यूएटर, स्पष्ट लॉक-इन पुष्टिकरण के लिए टैक्टाइल क्लिक फीडबैक; ZIF / नॉन-ZIF ऑपरेशन मोड का समर्थन करता है
• डुअल अपर-साइड कॉन्टैक्ट स्ट्रक्चर: टू-पॉइंट कॉन्टैक्ट FPC रिटेंशन में सुधार करता है, वाइब्रेशन के तहत सिग्नल लॉस से बचाता है
• अल्ट्रा-लो 0.9 मिमी मेटेड हाइट, डिजाइनरों को अल्ट्रा-स्लिम एंड-प्रोडक्ट मैकेनिकल लेआउट का एहसास करने में मदद करता है
• हाई-टेम्परेचर थर्मोप्लास्टिक इंसुलेटर, स्टैंडर्ड SMT रिफ्लो सोल्डरिंग प्रक्रिया के साथ संगत
• इंडस्ट्री-स्टैंडर्ड 0.2 मिमी मोटाई FPC स्वीकार करता है; एंट्री चैम्फर गाइड गलत FPC इंसर्शन को रोकते हैं
• सख्त 3-एक्सिस वाइब्रेशन टेस्ट पास करता है; वाइब्रेशन की स्थिति में कोई > 1 μs इलेक्ट्रिकल डिस्कंटीन्यूटी नहीं
• RoHS-कंप्लायंट, हैलोजन-मुक्त; कस्टमाइज़ेबल प्लेटिंग मोटाई, पोलराइजेशन की, आंशिक पिन असाइनमेंट

फैक्टरी प्रमाणन और कस्टम सेवा

• फैक्टरी प्रमाणन: ISO9001, ISO14001, RoHS, हैलोजन-मुक्त अनुपालन
• MOQ: स्टैंडर्ड रील MOQ 5000 पीसी; छोटे-लॉट ट्रायल-ऑर्डर पर बातचीत की जा सकती है
• नमूना नीति: मुफ्त नमूने / तेज नमूना डिलीवरी का समर्थन करें
• अनुकूलन: कस्टम पिन-काउंट, प्लेटिंग मोटाई, पोलराइजेशन की, ग्राहक ड्राइंग या विनिर्देश के अनुसार विशेष यांत्रिक संशोधन

पैकेजिंग विधि

• रील (टेप और रील): स्टैंडर्ड पैकिंग, SMT ऑटोमैटिक पिक-एंड-प्लेस मशीन के लिए उपयुक्त, सीधे ग्राहक असेंबली लाइन में फीड होता है।
• ट्यूब पैकेजिंग: छोटे-लॉट नमूना / मैनुअल प्रोटोटाइप असेंबली के लिए उपलब्ध; उच्च-वॉल्यूम स्वचालित SMT उत्पादन के लिए उपयुक्त नहीं।

लीड टाइम

• नमूना आदेश: 3 कार्य दिवस
• बड़े पैमाने पर उत्पादन आदेश: 1-3 सप्ताह, मात्रा और कस्टम आवश्यकताओं के अधीन

FFC कनेक्टर और FPC के बीच मुख्य अंतर

उनके निर्माण के संदर्भ में, उनके सर्किट बनाने का तरीका अलग है:

1. FPC एक प्रकार का लचीला सर्किट बोर्ड है जिसमें विभिन्न सिंगल-साइडेड, डबल-साइडेड और मल्टीलेयर संरचनाएं होती हैं, जिसे FCCL (फ्लेक्सिबल कॉपर-क्लैड फॉयल) द्वारा रासायनिक एचिंग द्वारा संसाधित किया जाता है।

2. FFC फ्लैट कॉपर फॉयल के साथ सैंडविच की गई दो परतों वाली इन्सुलेटिंग फॉयल फिल्म का उपयोग करता है। तैयार उत्पाद सरल और मोटा होता है।

FPC भविष्य नवाचार प्रवृत्ति

1. मोटाई। FPC की मोटाई अधिक लचीली और पतली होनी चाहिए।

2. फोल्डिंग प्रतिरोध। बेंडिंग FPC की एक अंतर्निहित विशेषता है। भविष्य के FPC का बेंडिंग प्रतिरोध मजबूत होना चाहिए और 10 हजार से अधिक बार होना चाहिए। निश्चित रूप से, इसके लिए बेहतर सब्सट्रेट की आवश्यकता होती है।

3. कीमत। इस स्तर पर, FPC की कीमत PCB की तुलना में बहुत अधिक है। यदि FPC की कीमत कम हो जाती है, तो बाजार व्यापक होगा।

4. प्रक्रिया स्तर। विभिन्न आवश्यकताओं को पूरा करने के लिए, FPC प्रक्रिया को अपग्रेड किया जाना चाहिए, और न्यूनतम एपर्चर और न्यूनतम लाइनविड्थ/लाइन स्पेसिंग को उच्च आवश्यकताओं को पूरा करना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

1, क्या मैं नमूना आदेश ले सकता हूँ?
हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेशों का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं।

2, क्या आप हमारी मांग के अनुसार अपने उत्पाद बना सकते हैं?
हाँ, यदि आप हमारे MOQ को पूरा कर सकते हैं तो उत्पादों के विनिर्देशों को अनुकूलित किया जा सकता है।

3, आपके उत्पादों की गुणवत्ता की गारंटी कैसे दें?
1) हम वादा करते हैं कि गुणवत्ता की समस्याओं के 30 दिनों के भीतर, हम आपको वापसी देंगे।

2) उत्पादन के दौरान सख्त पता लगाना।

3) शिपमेंट से पहले उत्पादों पर सख्त नमूना निरीक्षण, और बरकरार उत्पाद पैकेजिंग सुनिश्चित की गई।

4, हमारे उत्पाद प्रमाणन क्या हैं?
ISO9001 और कुछ अन्य ROHS प्रमाणन।

5, मुझे सामान कब तक मिल सकता है?
अधिकांश सामान हमारे पास स्टॉक में है; भुगतान प्राप्त होने के 1-5 दिनों के बाद डिलीवरी का समय लगभग है। अनुकूलित आवश्यकताओं के लिए, समय थोड़ा लंबा होगा, जैसा कि हमने पुष्टि की है।

6, डिलीवरी के लिए आप किस तरह के लॉजिस्टिक्स का उपयोग करते हैं?
हम मुख्य रूप से DHL, UPS, FEDEX, EMS और अन्य एक्सप्रेस डिलीवरी द्वारा माल पहुंचाते हैं। हम ग्राहकों के लिए सबसे अधिक लागत प्रभावी लॉजिस्टिक्स चुनेंगे। आपके फॉरवर्डर द्वारा माल उठाए जाने का भी समर्थन किया जाता है।

7, आपको हमसे क्यों खरीदना चाहिए?
हमारे पास 16 साल का उद्योग अनुभव है। हमने हजारों कंपनियों के साथ सहयोग किया है। उत्पाद की गुणवत्ता विश्वसनीय है।

8, आपकी कंपनी मुख्य रूप से कौन से उत्पाद बेचती है?
हमारी कंपनी के मुख्य उत्पादों में FFC/FPC कनेक्टर / वेफर कनेक्टर / सिम कार्ड कनेक्टर / मेमोरी कार्ड कनेक्टर / USB कनेक्टर / टाइप सी कनेक्टर / HDMI कनेक्टर / RJ45 श्रृंखला / B to B कनेक्टर और पिन हेडर कनेक्टर आदि शामिल हैं।
