उत्पत्ति के प्लेस:
गुआंगडोंग, चीन
ब्रांड नाम:
XTKCONN
प्रमाणन:
CE,SGS,ROHS,ISO9001
मॉडल संख्या:
FPC**-T1T1-00**-C

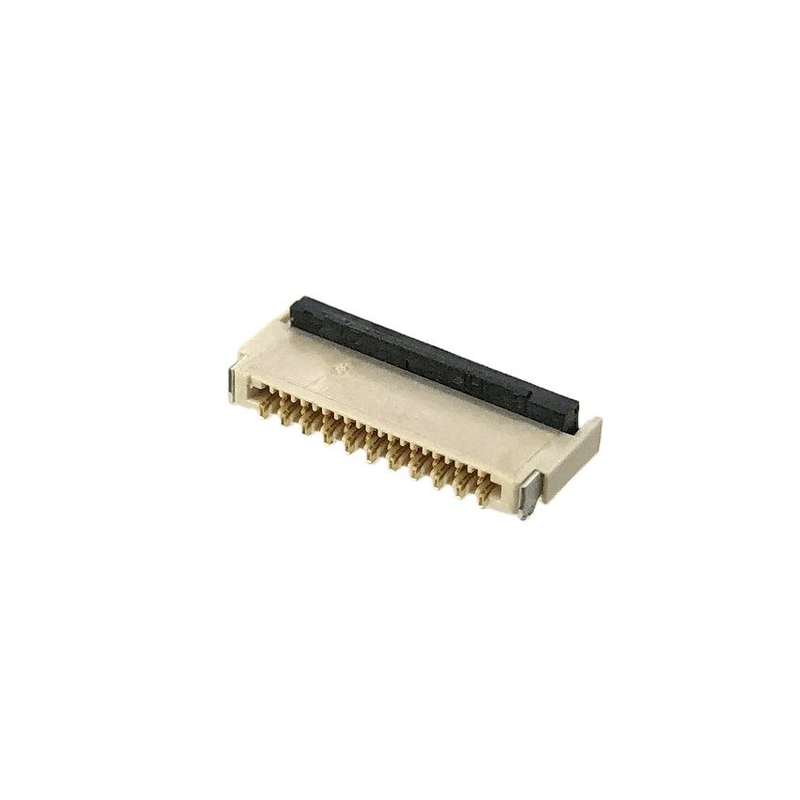

0.3 मिमी पिच एफएफसी एफपीसी कनेक्टर 9 17 21 25 31 35 -61 पिन डबल पक्षीय एसएमटी दाएं कोण ऊंचाई 0.9 मिमी
0.3 मिमी पिच दोतरफा संपर्क सही कोण SMT FFC/FPC कनेक्टर,0.9 मिमी अल्ट्रा-लो समलैंगिक ऊंचाई, ठोस स्पर्श क्लिक-इन लॉक प्रतिक्रिया के साथ ZIF / गैर-ZIF ताला actuator का समर्थन करता है। सख्त बहु-अक्ष कंपन परीक्षण पारित, सदमे और कंपन के तहत स्थिर संपर्क प्रतिरोध,आंतरायिक संकेत गिरावट से बचता है. मल्टी-पिन विकल्प:9‐17‐21‐25‐31‐35‐61P. एलसीपी UL94‐V0 उच्च-तापमान आवास, सोने-प्लेटेड डबल-साइड संपर्क, RoHS अनुरूप, उच्च-घनत्व पतली-प्रोफाइल पीसीबी इंटरकनेक्शन के लिए।
.
पूर्ण तकनीकी विनिर्देश
विद्युत विनिर्देश
| पद | विनिर्देश |
|---|---|
| पिच | 0.3 मिमी |
| नामित करंट (प्रति संपर्क) | 0.3 ए |
| नामित वोल्टेज | डीसी 50 वी |
| संपर्क प्रतिरोध | ≤ 35 mΩ |
| इन्सुलेशन प्रतिरोध | ≥ 1000 एमओएम |
| वोल्टेज का सामना करें | एसी 200 वी, 1 मिनट |
यांत्रिक प्रदर्शन मापदंड
| पद | विनिर्देश |
|---|---|
| माउंटिंग प्रकार | दोतरफा एसएमटी दाहिना कोण |
| समलैंगिक ऊंचाई | 0.9 मिमी |
| उपलब्ध पिन संख्याएँ | 9P,17P,21P,25P,31P,35P,61P |
| ताला का प्रकार | वैकल्पिक ZIF / गैर-ZIF फ्लिप-लॉक एक्ट्यूएटर |
| लागू FFC/FPC मोटाई | 0.2 मिमी |
| संभोग चक्र | मिन. 800 चक्र |
| कंपन प्रतिरोध | IEC 60068-2-64 बहु-अक्षीय कंपन परीक्षण पास; कोई खुला सर्किट नहीं, संपर्क प्रतिरोध बहाव ≤ 10 mΩ |
सामग्री और कोटिंग / पर्यावरण और सोल्डरिंग
| पद | विनिर्देश |
|---|---|
| आवास सामग्री | एलसीपी, UL94-V0 लौ retardant |
| संपर्क सामग्री | फॉस्फर कांस्य |
| संपर्क कोटिंग | सोने से ढंके संपर्क क्षेत्र; निकेल अंडरलेयर |
| ऑपरेटिंग तापमान | -40 °C ~ +85 °C |
| एसएमटी रिफ्लो प्रोफ़ाइल | चोटी का तापमान 255°C ±5°C, 217°C से ऊपर रहना ≤ 60 सेकंड |
| मैनुअल सोल्डरिंग | ≤ 320 °C, पीसने का समय ≤ 3 सेकंड |
| अनुपालन | RoHS |
मुख्य धारा श्रृंखला के लिए प्रत्यक्ष यांत्रिक और विद्युत ड्रॉप-इन विकल्पः
उत्पाद की विशेषताएं
संदर्भ के लिए अधिक प्रकारः
सामान्य प्रश्न
1मैं एक नमूना आदेश प्राप्त कर सकते हैं?
हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं।
2क्या आप हमारी मांग के अनुसार अपने उत्पाद बना सकते हैं?
हाँ, उत्पादों के विनिर्देश अनुकूलित किया जा सकता है यदि आप हमारे MOQ को पूरा कर सकते हैं।
3आप अपने उत्पादों की गुणवत्ता की गारंटी कैसे दे सकते हैं?
1) हम वादा करते हैं कि गुणवत्ता की समस्याओं के 30 दिनों के भीतर, हम आपको वापसी देंगे।
2) उत्पादन के दौरान सख्त पता लगाने।
3) शिपमेंट से पहले उत्पादों का सख्त नमूनाकरण निरीक्षण और उत्पाद की अखंड पैकेजिंग सुनिश्चित की जाती है।
4हमारे उत्पाद प्रमाणपत्र क्या हैं?
आईएसओ9001 और कुछ अन्य आरओएचएस प्रमाणपत्र।
5मैं कब तक सामान प्राप्त कर सकता हूँ?
अधिकांश सामान स्टॉक में हैं; भुगतान प्राप्त करने के बाद डिलीवरी का समय लगभग 1-5 दिन है। अनुकूलित आवश्यकताओं के लिए, समय थोड़ा लंबा होगा, जैसा कि हमने पुष्टि की है।
6वितरण के लिए आप किस प्रकार के रसद का प्रयोग करते हैं?
हम मुख्य रूप से डीएचएल, यूपीएस, फेडेक्स, ईएमएस, और अन्य एक्सप्रेस डिलीवरी द्वारा माल वितरित करते हैं। हम ग्राहकों के लिए सबसे अधिक लागत प्रभावी रसद का चयन करेंगे। आपके फारवर्डर द्वारा उठाए गए सामानों का भी समर्थन किया जाएगा।
7आप हमसे क्यों खरीदें?
हमारे पास उद्योग का 16 साल का अनुभव है। हमने हजारों कंपनियों के साथ सहयोग किया है। उत्पाद की गुणवत्ता विश्वसनीय है।
8आपकी कंपनी मुख्यतः कौन से उत्पाद बेचती है?
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors and so on.
