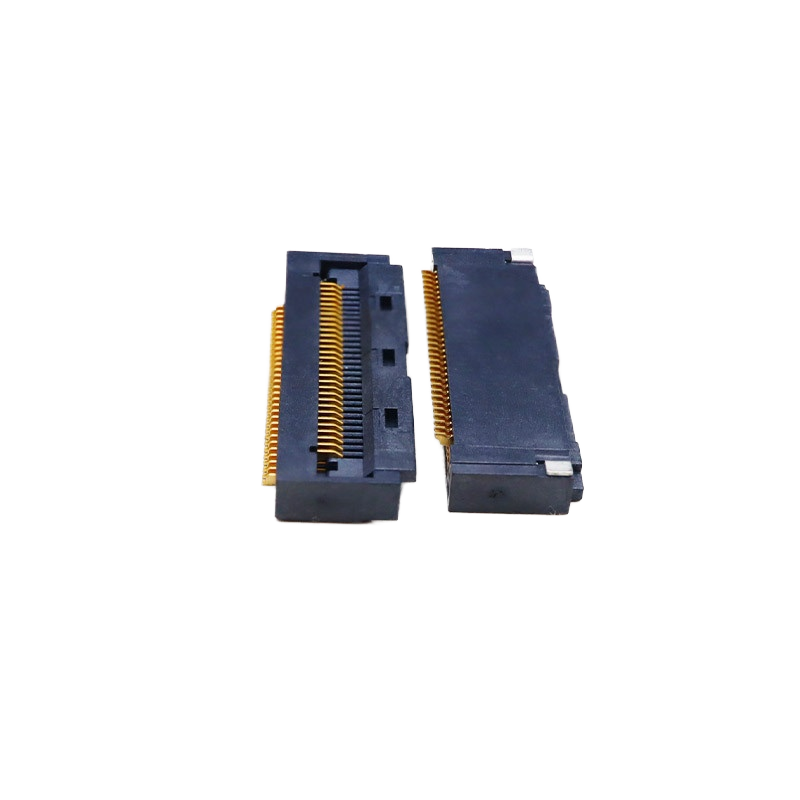

0.5 मिमी पिच एफएफसी कनेक्टर फ्रंट फ्लिप लॉकिंग बकल के साथ 30 40 68P फ्लिप कवर डाउन कनेक्शन H2.5 पीसीबी एप्लीकेशन के लिए ब्लैक

0.5 मिमी पिच एफएफसी कनेक्टर फ्रंट फ्लिप लॉकिंग बकल के साथ 30 40 68P फ्लिप कवर डाउन कनेक्शन H2.5 पीसीबी एप्लीकेशन के लिए ब्लैक

उत्पत्ति के प्लेस:

गुआंग्डोंग, चीन

ब्रांड नाम:

XTKCONN

प्रमाणन:

CE,SGS,ROHS,ISO9001

मॉडल संख्या:

FPC**-T1T1-00**-C

हमसे संपर्क करें
बोली मांगें
उत्पाद विवरण
सामग्री:
एलसीपी
टर्मिनल सामग्री:
फॉस्फोर कांस्य, सोना चढ़ाना
प्रकार:
एफएफसी और एफपीसी कनेक्टर
आवेदन:
पीसीबी
पैकेट:
रील पैकेजिंग
चित्र:
0.5 मिमी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
10PCS
मूल्य
Negotiable price
पैकेजिंग विवरण
वैक्यूम पैकेज, गत्ते का डिब्बा में बक्से
प्रसव के समय
5-7 दिन
भुगतान शर्तें
एल/सी, टी/टी, पायल
आपूर्ति की क्षमता
4KK पीसी
उत्पाद वर्णन

0.5 मिमी पिच एफएफसी कनेक्टर फ्रंट फ्लिप लॉकिंग बकल के साथ

30P / 40P / 68P flip कवर नीचे कनेक्शन H2.5


✅उत्पाद की विशेषताएं

1विश्वसनीय ZIF / गैर-ZIF लॉक बकल तंत्र
फ्रंट फ्लिप लॉकिंग डिजाइन एफएफसी केबल को मजबूती से क्लैंप करता है। लगातार कंपन के तहत केबल ढीला होने और सिग्नल गिरने से रोकता है; एंटी-व्हाइब्रेशन टेस्ट रिपोर्ट उपलब्ध है।सस्ते फ्लिप एफएफसी कनेक्टर्स के सामान्य विफलता दर्द बिंदु को हल करता है.
2कम प्रोफ़ाइल H2.5 मिमी ऊंचाई
कॉम्पैक्ट 2.5 मिमी माउंट ऊंचाई, पतली डिवाइस डिजाइन के लिए पीसीबी ऊर्ध्वाधर स्थान बचाता है।
3,0.5 मिमी फाइन पिच, डाउन कनेक्शन फ्लिप कवर
सामने फ्लिप-डाउन प्रकार, आसान एफएफसी सम्मिलन, कोई अतिरिक्त झुकने की जगह की आवश्यकता नहीं है।
4ब्लैक हाउसिंग, मल्टीपल पिन विकल्पः 30P, 40P, 68P
त्वरित चयन के लिए तैयार मानक पिन गिनती।



तकनीकी विनिर्देश तालिका

श्रेणी पद विनिर्देश
विद्युत प्रदर्शन पिच 0.5 मिमी

रेटेड करंट 0.5ए प्रति संपर्क

नामित वोल्टेज 50 वी एसी/डीसी

इन्सुलेशन प्रतिरोध ≥1000 एमओएम

संपर्क प्रतिरोध ≤30 mΩ

वोल्टेज का सामना करें 250V AC 1 मिनट के लिए
यांत्रिक प्रदर्शन माउंटिंग ऊंचाई H2.5 मिमी

संरचना फ्रंट फ्लिप, डाउन कनेक्शन, लॉकिंग बकल

स्थायित्व (सजावट चक्र) ≥20 चक्र

कंपन परीक्षण वाहन कंपन मानक के अनुरूप; परीक्षण रिपोर्ट उपलब्ध है
सामग्री और कोटिंग आवास काले रंग का एलसीपी, UL94V-0 लौ retardant

संपर्क टर्मिनल फॉस्फर कांस्य

संपर्क कोटिंग स्पर्श क्षेत्र पर सोने का चढ़ाना; सोल्डरिंग टेल पर टिन का चढ़ाना
पर्यावरण ऑपरेटिंग टेम्प -40°C ~ +85°C

भंडारण तापमान -20°C ~ +60°C
सोल्डरिंग गाइड सोल्डरिंग विधि एसएमटी रिफ्लो सोल्डरिंग

पीक रिफ्लो टेम्प अधिकतम 260°C (10 सेकंड के भीतर)

पारदर्शी संदर्भ और समकक्ष प्रतिस्थापन

वैश्विक प्रसिद्ध ब्रांडों के अंतरराष्ट्रीय मुख्यधारा के 0.5 मिमी फ्रंट फ्लिप डाउन एफएफसी कनेक्टर्स के लिए प्रत्यक्ष विकल्प। पिन असाइनमेंट, पदचिह्न और यांत्रिक आयाम संगत।पीसीबी लेआउट को फिर से डिजाइन किए बिना अपने बीओएम सोर्सिंग लागत को कम करें.

नोटः कृपया बड़े पैमाने पर उत्पादन से पहले ऑटोमोटिव अनुकूलित परियोजना के लिए आयाम और कंपन आवश्यकता की पुष्टि करें।

0.5 मिमी पिच एफएफसी कनेक्टर फ्रंट फ्लिप लॉकिंग बकल के साथ 30 40 68P फ्लिप कवर डाउन कनेक्शन H2.5 पीसीबी एप्लीकेशन के लिए ब्लैक

0.5 मिमी पिच एफएफसी कनेक्टर फ्रंट फ्लिप लॉकिंग बकल के साथ 30 40 68P फ्लिप कवर डाउन कनेक्शन H2.5 पीसीबी एप्लीकेशन के लिए ब्लैक

0.5 मिमी पिच एफएफसी कनेक्टर फ्रंट फ्लिप लॉकिंग बकल के साथ 30 40 68P फ्लिप कवर डाउन कनेक्शन H2.5 पीसीबी एप्लीकेशन के लिए ब्लैक


📌 उत्पाद की विशेषताएं

  1. फ्रंट फ्लिप लॉकिंग बकसुआ संरचना, वैकल्पिक ZIF / गैर-ZIF संस्करण
  2. फ्लिप कवर डाउन कनेक्शन, सुविधाजनक एफएफसी केबल विधानसभा
  3. H2.5 कम प्रोफाइल डिजाइन, पतले उपभोक्ता और ऑटोमोटिव मॉड्यूल के लिए आदर्श
  4. एलसीपी ब्लैक आइसोलेटर, उच्च तापमान प्रतिरोधी एसएमटी रिफ्लो के लिए
  5. स्टॉक में 30P / 40P / 68P मानक पिन


संदर्भ के लिए अधिक प्रकारः

0.5 मिमी पिच एफएफसी कनेक्टर फ्रंट फ्लिप लॉकिंग बकल के साथ 30 40 68P फ्लिप कवर डाउन कनेक्शन H2.5 पीसीबी एप्लीकेशन के लिए ब्लैक

उत्पाद के फायदे

  1. विरोधी कंपन ताला संरचनाः एक ढीली एफएफसी केबल के कारण आंतरायिक संकेत विफलता से बचें, क्षेत्र वापसी दर को बहुत कम करें।
  2. मानक पीसीबी पदचिह्न, ड्रॉप-इन प्रतिस्थापन, कोई पीसीबी पुनर्मिलन की आवश्यकता नहीं।
  3. उच्च तापमान एलसीपी आवास, एसएमटी रिफ्लो प्रक्रिया के दौरान स्थिर प्रदर्शन।
  4. बड़े पैमाने पर उत्पादन के लिए सख्त स्थिरता, कम दोष दर।
  5. आपकी परियोजना विकास चक्र को छोटा करने के लिए कई पिन विकल्प।


आवेदन परिदृश्य

  • ऑटोमोबाइल ऑनबोर्ड डिस्प्ले, कार इंस्ट्रूमेंट पैनल, वाहन नियंत्रण मॉड्यूल
  • नोटबुक, टैबलेट, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक्स
  • एलसीडी/ओएलईडी डिस्प्ले मॉड्यूल
  • पोर्टेबल चिकित्सा उपकरण
  • स्मार्ट होम कंट्रोल पैनल
  • औद्योगिक स्लिम डिस्प्ले यूनिट


पैकेजिंग

  • टेप और रील (रील): मानक उभरा हुआ वाहक टेप, एसएमटी स्वचालित पिक-एंड-प्लेस मशीनों के लिए उपयुक्त, सीधे ग्राहक उत्पादन लाइन पर बड़े पैमाने पर असेंबली के लिए लोड किया जाता है।
  • ट्यूब (ट्यूब पैकिंग): प्लास्टिक ट्यूब पैकेजिंग, मुख्य रूप से प्रोटोटाइप, छोटे बैच परीक्षण रनों या मैन्युअल असेंबली परिदृश्यों के लिए।

0.5 मिमी पिच एफएफसी कनेक्टर फ्रंट फ्लिप लॉकिंग बकल के साथ 30 40 68P फ्लिप कवर डाउन कनेक्शन H2.5 पीसीबी एप्लीकेशन के लिए ब्लैक

0.5 मिमी पिच एफएफसी कनेक्टर फ्रंट फ्लिप लॉकिंग बकल के साथ 30 40 68P फ्लिप कवर डाउन कनेक्शन H2.5 पीसीबी एप्लीकेशन के लिए ब्लैक

समय सीमा

  • नमूना आदेशः 3 कार्य दिवस
  • बड़े पैमाने पर उत्पादन आदेशः मात्रा और कस्टम आवश्यकताओं के अधीन 1-3 सप्ताह


कारखाना प्रमाणन और कस्टम सेवा

  • प्रमाणपत्र: RoHS, REACH, UL94V-0
  • MOQ: बड़े पैमाने पर आदेशों के लिए कम MOQ
  • नमूना नीतिःनिःशुल्क नमूने उपलब्ध, त्वरित नमूना वितरण
  • कस्टम सेवाः कस्टम पिन की संख्या, प्लेटिंग मोटाई, संशोधित ताला संरचना, गैर-ZIF संस्करण, अनुकूलित अंकन उपलब्ध है।


ग्राहक चयन मार्गदर्शिका

  1. पिन संख्या की पुष्टि करें: 30P /40P /68P मानक; अन्य कस्टम पिन गिनती के लिए हमसे संपर्क करें
  2. लॉक प्रकार की पुष्टि करें: अपनी असेंबली प्रक्रिया के अनुसार ZIF या गैर-ZIF चुनें
  3. अनुप्रयोग वातावरणः ऑटोमोबाइल परियोजनाओं के लिए, सत्यापन से पहले एक एंटी-हिंसक परीक्षण रिपोर्ट का अनुरोध करें
  4. एफएफसी केबलः 0.5 मिमी पिच एफएफसी फ्लैट केबल के साथ मैच
  5. पीसीबी पदचिह्नः पीसीबी लेआउट सत्यापन के लिए हमारे प्रदान किए गए ड्राइंग का उपयोग करें
  6. रिफ्लो सोल्डरिंगः आवास विरूपण को रोकने के लिए हमारे सोल्डरिंग प्रोफाइल का पालन करें

0.5 मिमी पिच एफएफसी कनेक्टर फ्रंट फ्लिप लॉकिंग बकल के साथ 30 40 68P फ्लिप कवर डाउन कनेक्शन H2.5 पीसीबी एप्लीकेशन के लिए ब्लैक

0.5 मिमी पिच एफएफसी कनेक्टर फ्रंट फ्लिप लॉकिंग बकल के साथ 30 40 68P फ्लिप कवर डाउन कनेक्शन H2.5 पीसीबी एप्लीकेशन के लिए ब्लैक


सामान्य प्रश्न


1मैं एक नमूना आदेश प्राप्त कर सकते हैं?
हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं।


2क्या आप हमारी मांग के अनुसार अपने उत्पाद बना सकते हैं?
हाँ, उत्पादों के विनिर्देश अनुकूलित किया जा सकता है यदि आप हमारे MOQ को पूरा कर सकते हैं।


3आप अपने उत्पादों की गुणवत्ता की गारंटी कैसे दे सकते हैं?
1) हम वादा करते हैं कि गुणवत्ता की समस्या के 30 दिनों के भीतर, हम आपको धनवापसी देंगे।

2) उत्पादन के दौरान सख्त निरीक्षण।

3) शिपमेंट से पहले उत्पादों का सख्त नमूनाकरण निरीक्षण और उत्पाद की अखंड पैकेजिंग सुनिश्चित की जाती है।


4हमारे उत्पाद प्रमाणपत्र क्या हैं?
आईएसओ9001 और कुछ अन्य आरओएचएस प्रमाणपत्र।


5मैं कब तक सामान प्राप्त कर सकता हूँ?
अधिकांश सामान स्टॉक में हैं; भुगतान प्राप्त करने के बाद डिलीवरी का समय लगभग 1-5 दिन है। अनुकूलित आवश्यकताओं के लिए, समय थोड़ा लंबा होगा, जैसा कि हमने पुष्टि की है।


6वितरण के लिए आप किस प्रकार के रसद का प्रयोग करते हैं?
हम मुख्य रूप से डीएचएल, यूपीएस, फेडेक्स, ईएमएस, और अन्य एक्सप्रेस डिलीवरी द्वारा माल वितरित करते हैं। हम ग्राहकों के लिए सबसे अधिक लागत प्रभावी रसद का चयन करेंगे। आपके फारवर्डर द्वारा उठाए गए सामानों का भी समर्थन किया जाएगा।


7आप हमसे क्यों खरीदें?
हमारे पास उद्योग का 16 साल का अनुभव है। हमने हजारों कंपनियों के साथ सहयोग किया है। उत्पाद की गुणवत्ता विश्वसनीय है।


8आपकी कंपनी मुख्यतः कौन से उत्पाद बेचती है?
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors, और इसी तरह।
