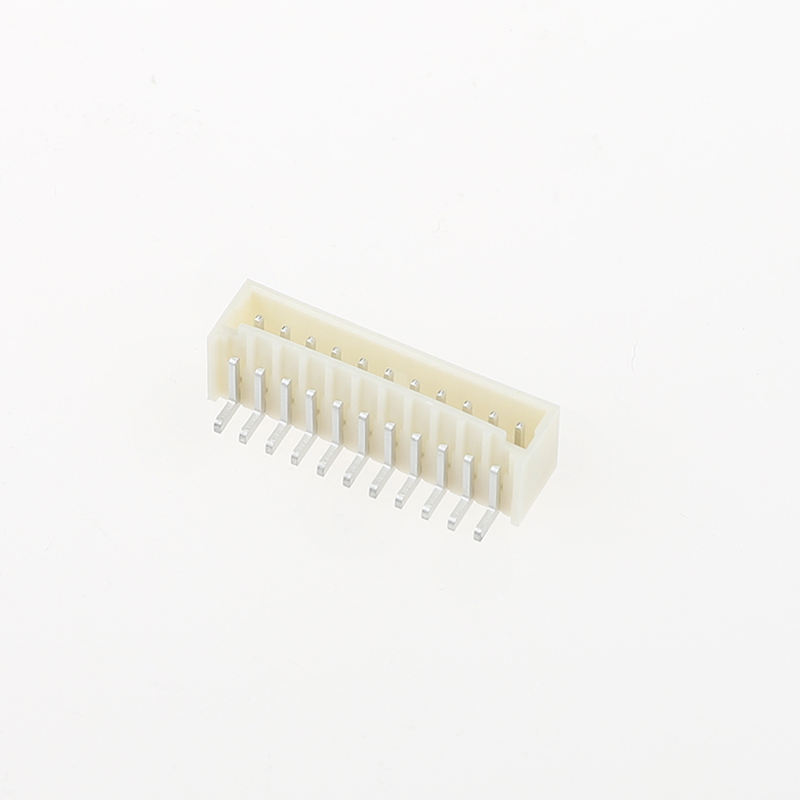

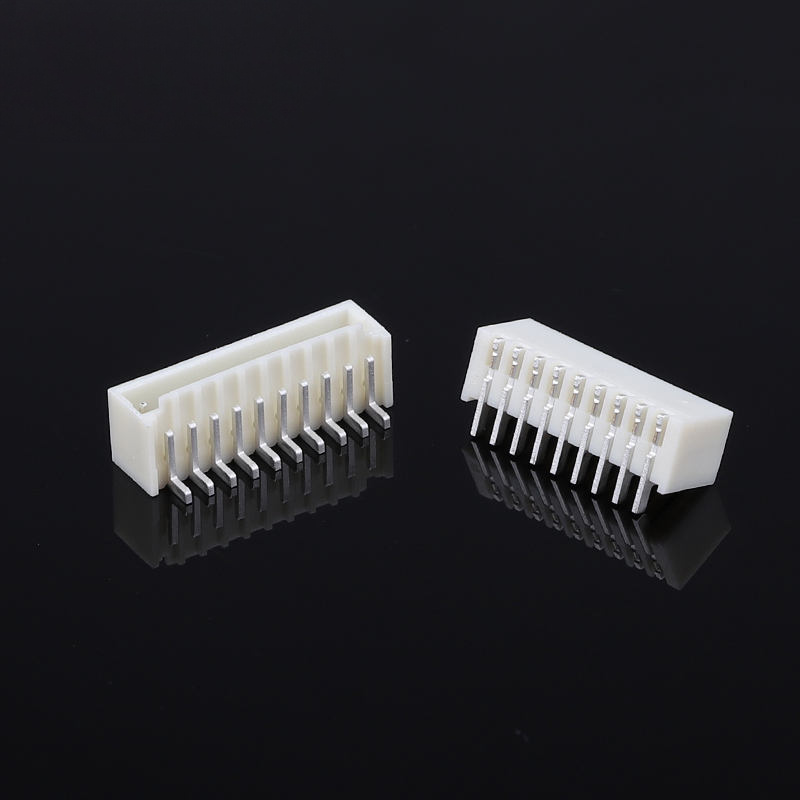

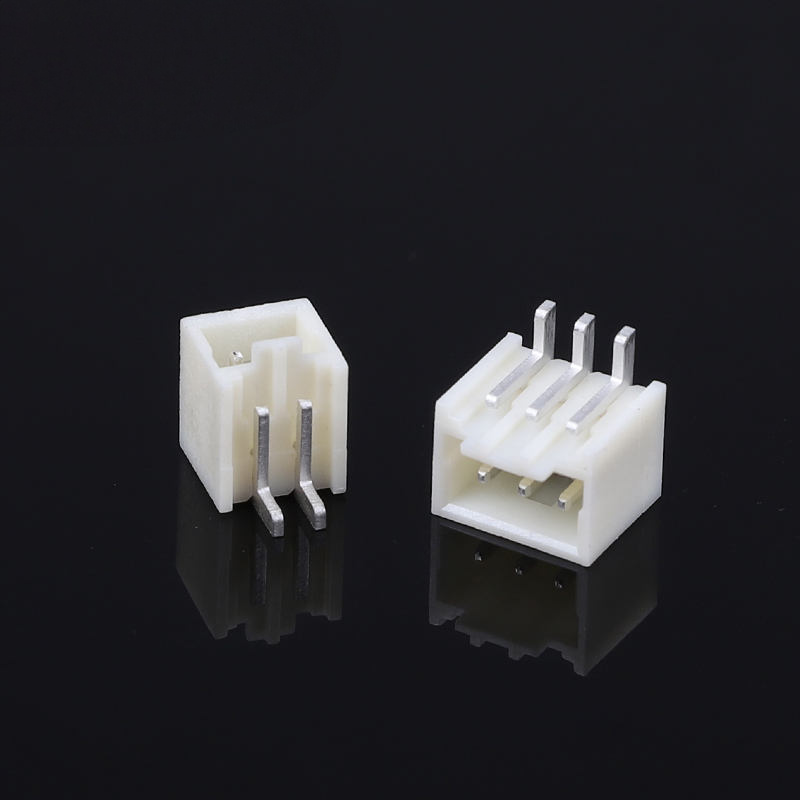

MX 1.5mm पिच वर्टिकल SMT हेडर ऑटोमोटिव ड्रोन कनेक्टर के लिए Molex 87437 को PCB 2P से 15P पिन विकल्पों के लिए बदलता है
उत्पाद हाइलाइट्स
- Molex 87437 Pico-SPOX श्रृंखला के लिए ड्रॉप-इन विकल्प, पिन-टू-पिन संगत
- 1.5 मिमी पिच वर्टिकल सिंगल-रो SMT हेडर, पोजीशन: 2P ~15P
- ऑटोमोटिव-ग्रेड निर्माण, ड्रोन और कॉम्पैक्ट कंट्रोल PCB के लिए मान्य
- उच्च-मात्रा SMT स्वचालित असेंबली के लिए टेप-एंड-रील पैकेजिंग
- टिन-प्लेटेड मानक; उच्च-कंपन / लंबी-जीवन उपकरणों के लिए सोना चढ़ाना वैकल्पिक
- RoHS-अनुरूप, J-STD-020 प्रोफाइल प्रति रिफ्लो-सोल्डरिंग संगत
तकनीकी विशिष्टताएँ
सामान्य यांत्रिक पैरामीटर
| आइटम |
विनिर्देश |
| पिच |
1.5 मिमी (0.059 इंच) |
| कॉन्फ़िगरेशन |
सिंगल रो, वर्टिकल SMT श्रॉडेड हेडर |
| पदों की संख्या |
2P ~ 15P |
| माउंट टाइप |
सरफेस-माउंट SMT (PCB वर्टिकल) |
| मैचिंग साइकल |
न्यूनतम 10 साइकल Molex |
| संपर्क प्रतिधारण बल |
> 9.8 N (टिन चढ़ाना) |
| पैकेजिंग |
टेप और रील (मानक) |
सामग्री और विद्युत विशेषताएँ
| आइटम |
विनिर्देश |
| आवास सामग्री |
उच्च-तापमान PA / PA6T, UL94 V-0 फ्लेम रेटिंग |
| संपर्क सामग्री |
कॉपर-अलॉय पीतल |
| संपर्क चढ़ाना |
टिन-प्लेटेड (मानक); सोना चढ़ाना (वैकल्पिक) |
| प्रति पिन रेटेड करंट |
2.5 A अधिकतम प्रति संपर्क |
| रेटेड वोल्टेज |
250 V AC RMS / DC |
| अधिकतम संपर्क प्रतिरोध |
≤20 mΩ |
| न्यूनतम इन्सुलेशन प्रतिरोध |
≥1000 MΩ |
| ढांकता हुआ वोल्टेज झेलना |
500 V AC |
पर्यावरण और सोल्डरिंग गाइड
| आइटम |
विनिर्देश |
| ऑपरेटिंग तापमान रेंज |
-55 °C ~ +105 °CTTI यूरोप |
| रिफ्लो सोल्डरिंग प्रोफाइल |
J-STD-020 का अनुपालन; पीक तापमान 260 °C, 5-10s अवधि |
| अनुपालन |
RoHS, लीड-फ्री |
| आवेदन नोट |
लंबे समय तक स्थानीय ओवर-हीटिंग से बचें; संतुलित PCB पैड लेआउट द्वारा टोम्ब-स्टोनिंग को रोकें |
उत्पाद सुविधाएँ
- Molex 87437 के साथ पिन-टू-पिन यांत्रिक और फुटप्रिंट संगतता, PCB रीडिज़ाइन के बिना आसान BOM प्रतिस्थापन
- वर्टिकल सिंगल-रो श्रॉडेड हाउसिंग असेंबली के दौरान गलत मिलान और पिन झुकने से बचाता है
- उच्च-तापमान हाउसिंग सामग्री, लीड-फ्री रिफ्लो सोल्डरिंग के तहत स्थिर, वार्पेज और ब्लिस्टरिंग का प्रतिरोध करती है
- सटीक चढ़ाना के साथ पीतल मिश्र धातु संपर्क; स्थिर सिग्नल ट्रांसमिशन के लिए कम संपर्क प्रतिरोध
- मजबूत संपर्क प्रतिधारण, वाहन और ड्रोन ऑपरेटिंग स्थितियों के लिए कंपन और यांत्रिक झटके का सामना करता है

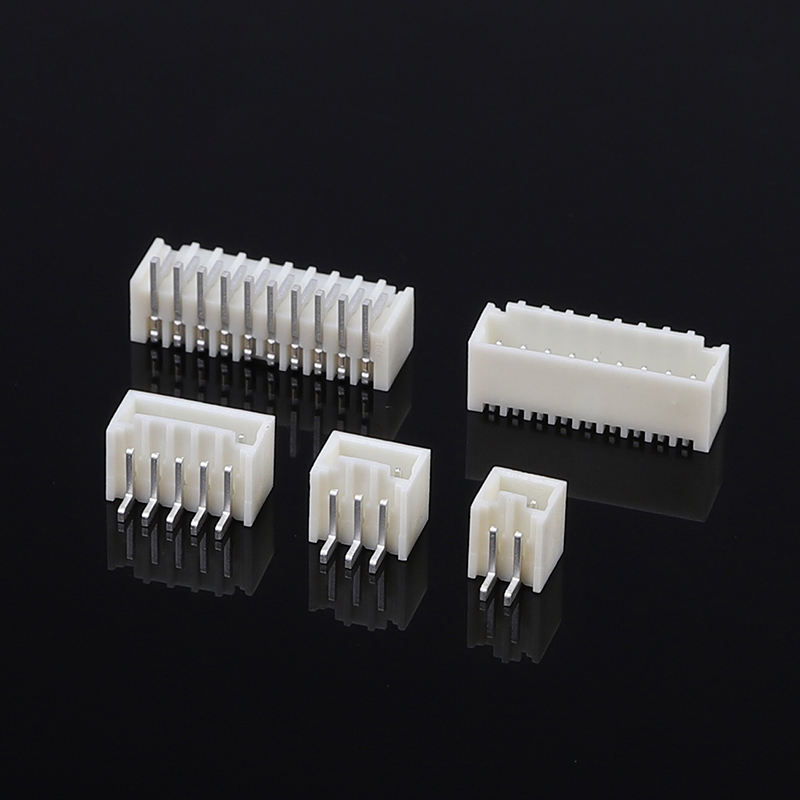

- एकाधिक सर्किट विकल्प: 2,3,4,5,6,7,8,9,10,12,15 पोजीशन
- SMT पिक-एंड-प्लेस के लिए मानक टेप-एंड-रील पैकेजिंग; विशेष परियोजनाओं के लिए कस्टम पैकेजिंग उपलब्ध
- कठोर-वातावरण, उच्च-साइकिल मिलान अनुप्रयोगों के लिए वैकल्पिक सोना चढ़ाना
उत्पाद लाभ
- ड्रॉप-इन प्रतिस्थापन: Molex 87437 के लिए सीधा प्रतिस्थापन, कोई PCB लेआउट संशोधन नहीं, परियोजना रीडिज़ाइन चक्र को छोटा करता है
- ऑटोमोटिव-योग्य मजबूती: ड्रोन और वाहन नियंत्रण मॉड्यूल के लिए अनुकूलित एंटी-वाइब्रेशन प्रदर्शन, झटके की स्थिति में उपभोक्ता-ग्रेड SMT हेडर से बेहतर प्रदर्शन करता है
- असेंबली-अनुकूल: श्रॉउड शेल हैंडलिंग और मिलान के दौरान पिन को नुकसान से बचाता है; स्थिर रिफ्लो प्रदर्शन, कम SMT दोष दर (कम टोम्ब-स्टोन / वार्पेज)
- लचीला चढ़ाना विकल्प: लागत-संवेदनशील बड़े पैमाने पर उत्पादन के लिए टिन; उच्च-विश्वसनीयता वाले कठोर-स्थिति परियोजनाओं के लिए सोना चढ़ाना विकल्प
- कम लीड-टाइम: 2-15P मानक भागों के लिए विस्तृत स्टॉक रेंज; तेज कस्टम संशोधन समर्थन
- लागत-प्रभावी विकल्प: BOM लागत अनुकूलन के लिए समान विद्युत-यांत्रिक प्रदर्शन बनाए रखते हुए मूल ब्रांडेड भाग की तुलना में प्रतिस्पर्धी मूल्य निर्धारण
आवेदन
- ऑटोमोटिव इलेक्ट्रॉनिक्स: ऑन-बोर्ड नियंत्रण इकाइयाँ, बॉडी मॉड्यूल, सेंसर सिग्नल इंटरफ़ेस
- UAV / ड्रोन: फ्लाइट-कंट्रोलर PCB, पावर-सिग्नल इंटरकनेक्शन, पेलोड मॉड्यूल
- कॉम्पैक्ट औद्योगिक नियंत्रक और सेंसर मॉड्यूल
- स्मार्ट उपकरण, IoT एम्बेडेड डिवाइस
- मेडिकल कॉम्पैक्ट सिग्नल बोर्ड (गैर-सुरक्षा महत्वपूर्ण)
ग्राहक चयन गाइड
- आवश्यक पिन गणना की पुष्टि करें: 2-15P उपलब्ध; कोटेशन का अनुरोध करते समय सटीक स्थिति संख्या निर्दिष्ट करें
- चढ़ाना चयन: सामान्य इनडोर/सामान्य कंपन के लिए टिन-चढ़ाना; उच्च-झटका, आर्द्र वातावरण या लगातार मिलान चक्र के लिए सोना चढ़ाना चुनें
- PCB फुटप्रिंट: सीधे ड्रॉप-इन स्वैप के लिए Molex 87437 श्रृंखला के साथ संगत फुटप्रिंट का उपयोग करें
- असेंबली सूचना: J-STD-020 रिफ्लो वक्र का पालन करना चाहिए; लंबे समय तक अधिक-तापमान आवास विरूपण का कारण बनेगा
- नमूना अनुरोध: बड़े ऑर्डर से पहले प्रदर्शन सत्यापन के लिए नमूने उपलब्ध हैं
- कस्टम समर्थन: विशेष आवास रंग, विशेष टेप-रील विनिर्देशों पर बड़े-मात्रा परियोजनाओं के लिए बातचीत की जा सकती है
अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: क्या आपके पास कैटलॉग है? क्या आप मुझे सभी उत्पाद जांचने के लिए कैटलॉग भेज सकते हैं?
ए: हाँ, आप कैटलॉग प्राप्त करने के लिए हमसे ऑनलाइन संपर्क कर सकते हैं या ईमेल भेज सकते हैं।
2. प्रश्न: मुझे अपने कैटलॉग में उत्पाद नहीं मिल रहा है, क्या आप मेरे लिए यह उत्पाद बना सकते हैं?ए: हमारा कैटलॉग हमारे अधिकांश उत्पादों को दिखाता है, लेकिन सभी को नहीं। बस हमें बताएं कि आपको कौन सा उत्पाद चाहिए, और आप कितना चाहते हैं। यदि हमारे पास यह नहीं है, तो हम इसे बनाने के लिए एक नया मोल्ड भी डिजाइन और बना सकते हैं। आपके संदर्भ के लिए, एक साधारण मोल्ड बनाने में लगभग 35-45 दिन लगेंगे।
3. प्रश्न: क्या आप नमूना प्रदान कर सकते हैं? क्या ये नमूने मुफ्त हैं?
ए: हाँ, हम परीक्षण के लिए 5-10 पीसी कनेक्टर मुफ्त नमूने प्रदान करते हैं। लेकिन आपको शिपिंग लागत का भुगतान करना होगा।
4. प्रश्न: आपकी डिलीवरी का समय क्या है?
ए: स्टॉक माल 1 दिन के भीतर वितरित किए जाते हैं; अनुकूलित माल 5-7 दिनों के भीतर वितरित किए जाते हैं।
5. प्रश्न: मेरा ऑर्डर कैसे शिप करें?
ए: छोटे पैकेजों के लिए, उन्हें एक्सप्रेस द्वारा भेजें, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। यह डोर-टू-डोर सेवा है। बड़े पैकेजों के लिए, हम उन्हें हवा या समुद्र द्वारा भेज सकते हैं। हम मानक निर्यात कार्टन का उपयोग करते हैं। हम डिलीवरी के दौरान किसी भी उत्पाद क्षति के लिए जिम्मेदार हैं।
6. प्रश्न: आप किस प्रकार का भुगतान स्वीकार करते हैं? क्या मैं आरएमबी का भुगतान कर सकता हूँ?
ए: हम टी/टी (वायर ट्रांसफर), वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं। कृपया सुनिश्चित करें कि हमें चालान के समान राशि प्राप्त हो। और आप आरएमबी में भुगतान कर सकते हैं। कोई समस्या नहीं।
7. प्रश्न: आपकी कंपनी का गुणवत्ता नियंत्रण कैसा है?
ए: आईएसओ9001, आईक्यूसी, ओक्यूसी, आईपीक्यूसी, क्यूए का सख्ती से पालन करें, जो हमारे गुणवत्ता विभाग का 10% हिस्सा है। हमारे सभी उत्पादों का परीक्षण सीसीडी द्वारा किया जाएगा।
8. प्रश्न: मुझे आपके सभी उत्पादों की मूल्य सूची चाहिए। क्या आपके पास मूल्य सूची है?
ए: हमारे पास हमारे सभी उत्पादों की मूल्य सूची नहीं है। क्योंकि हमारे पास बहुत सारी वस्तुएं हैं, इसलिए उन सभी की कीमतों को एक सूची पर बनाना असंभव है, और सामग्री की लागत और मात्रा के कारण कीमतें हमेशा बदलती रहती हैं। और आप हमें उन सभी वस्तुओं की सूची दे सकते हैं जिनकी आपको आवश्यकता है; हम एक-एक करके सावधानीपूर्वक पुष्टि करेंगे और आपको एक विनिर्देश और मूल्य सूची देंगे।
9. प्रश्न: क्या आप अनुकूलित उत्पाद और अनुकूलित पैकिंग बना सकते हैं?
ए: हाँ। हमने पहले अपने ग्राहकों के लिए बहुत सारे अनुकूलित उत्पाद बनाए हैं (मुख्य रूप से वायर हार्नेस)। अनुकूलित पैकिंग के बारे में, कोई समस्या नहीं है क्योंकि हम आपके लोगो या अन्य जानकारी को पैकेज पर डालते हैं। बस यह बताना होगा कि इसमें अतिरिक्त लागत आती है।
10. प्रश्न: आपके पास कौन से प्रमाण पत्र हैं?
ए: सीई, सीक्यूसी, यूएल, आईएसओ9001, आईएसओ14001, आईएटीएफ16949, आईएसओ45001, क्यूसी080000, आदि।
